Утвержден и введен в действие
Постановлением Госстроя СССР
от 7 мая 1985 г. N 64
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ МАЛОЭТАЖНЫХ ЖИЛЫХ ДОМОВ
ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ
Wooden windows and balcony doors for one-two storey dwelling-houses. Types, structure and dimensions
ГОСТ 26601-85
Группа Ж32
ОКП 53 6139
Дата введения
1 января 1986 года
Разработан Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.
Исполнители: Б.А. Филозофович (руководитель темы); И.В. Строков; Н.Н. Цаплей, канд. техн. наук; Г.Г. Коваленко; И.С. Посельская; З.А. Буркова; М.М. Чернов, канд. техн. наук; А.В. Ткаченко; В.В. Хамов; Л.В. Воронкова; В.К. Савин, канд. техн. наук; В.И. Тихонович; Г.В. Левушкин.
Внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.
Зам. Председателя М.П. Коханенко.
Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 07.05.1985 N 64.
Настоящий стандарт распространяется на деревянные окна и балконные двери с двойным и тройным остеклением, предназначаемые для жилых домов высотой не более двух этажей.
Окна и балконные двери с двойным и тройным остеклением соответственно должны изготовляться со следующими показателями: приведенное сопротивление теплопередаче
- 0,42 и 0,56 м2 х °С/Вт, сопротивление воздухопроницанию
- 0,5 м2 х ч х Па/кг при 10 Па, общий коэффициент светопропускания
- 0,52 и 0,38, индекс звукоизоляции воздушного шума
- 28 и 32 дБ.
1. ТИПЫ, РАЗМЕРЫ И МАРКИ
1.1. Окна и балконные двери по настоящему стандарту подразделяют на две серии:
РМ - с раздельными переплетами и дверными полотнами с двойным остеклением;
РСМ - с раздельно-спаренными переплетами и дверными полотнами с тройным остеклением.
1.2. Типы и габаритные размеры окон и балконных дверей должны соответствовать указанным на черт. 1.
ТИПЫ И ГАБАРИТНЫЕ РАЗМЕРЫ ОКОН И БАЛКОННЫХ ДВЕРЕЙ
Окна
Балконные двери
Черт. 1
Примечания. 1. Схемы изделий изображены со стороны фасада.
2. Цифры над схемами изделий обозначают размеры изделий в модулях (М - модуль, равный 100 мм).
3. Окна шириной 1080 мм предназначены для деревянных домов заводского изготовления, выпускаемых по типовым проектам с панелями шириной 1200 мм.
1.3. По требованию потребителей одностворные окна и балконные двери, в том числе с форточными створками, должны изготовляться также и левыми, а окна многостворные с несимметричным рисунком - в негативном (зеркальном) исполнении.
1.4. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей.
Х Х Х - Х Х Х
-T- -T- -T- -T- -T- -T-
¦ ¦ ¦ ¦ ¦ ¦ Вид изделия: О - окно;
¦ ¦ ¦ ¦ ¦ ¦ Б - балконная дверь
L----+----+--------+----+----+----
¦ ¦ ¦ ¦ ¦ Серия изделия: РМ; РСМ
L----+--------+----+----+----
¦ ¦ ¦ ¦ Размер по высоте, дм
L--------+----+----+----
¦ ¦ ¦ Размер по ширине, дм
L----+----+----
¦ ¦ Буквы, означающие: А - вариант
¦ ¦ рисунка окна одного размера;
¦ ¦ Н - окно в негативном
¦ ¦ исполнении; Л - левое окно
¦ ¦ или балконная дверь
L----+----
¦ Обозначение настоящего стандарта
L----
В конце марки окон и балконных дверей с одинарным остеклением перед обозначением стандарта добавляют цифру 1 через тире.
Примеры условных обозначений
Окно правое серии РМ высотой 15 и шириной 6 дм (вариант А):
ОРМ 15-6А ГОСТ 26601-85
То же, левое:
ОРМ 15-6АЛ ГОСТ 26601-85
Дверь балконная серии РСМ высотой 22 и шириной 7,5 дм:
БРСМ 22-7,5 ГОСТ 26601-85
Окно серии РМ высотой 12 и шириной 11 дм, с несимметричным рисунком окна:
ОРМ 12-11 ГОСТ 26601-85
То же, в негативном исполнении:
ОРМ 12-11Н ГОСТ 26601-85
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166-78, настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РМ должны соответствовать указанным на черт. 2 - 4, а размеры сечений деталей и притворов - на черт. 5 - 12.

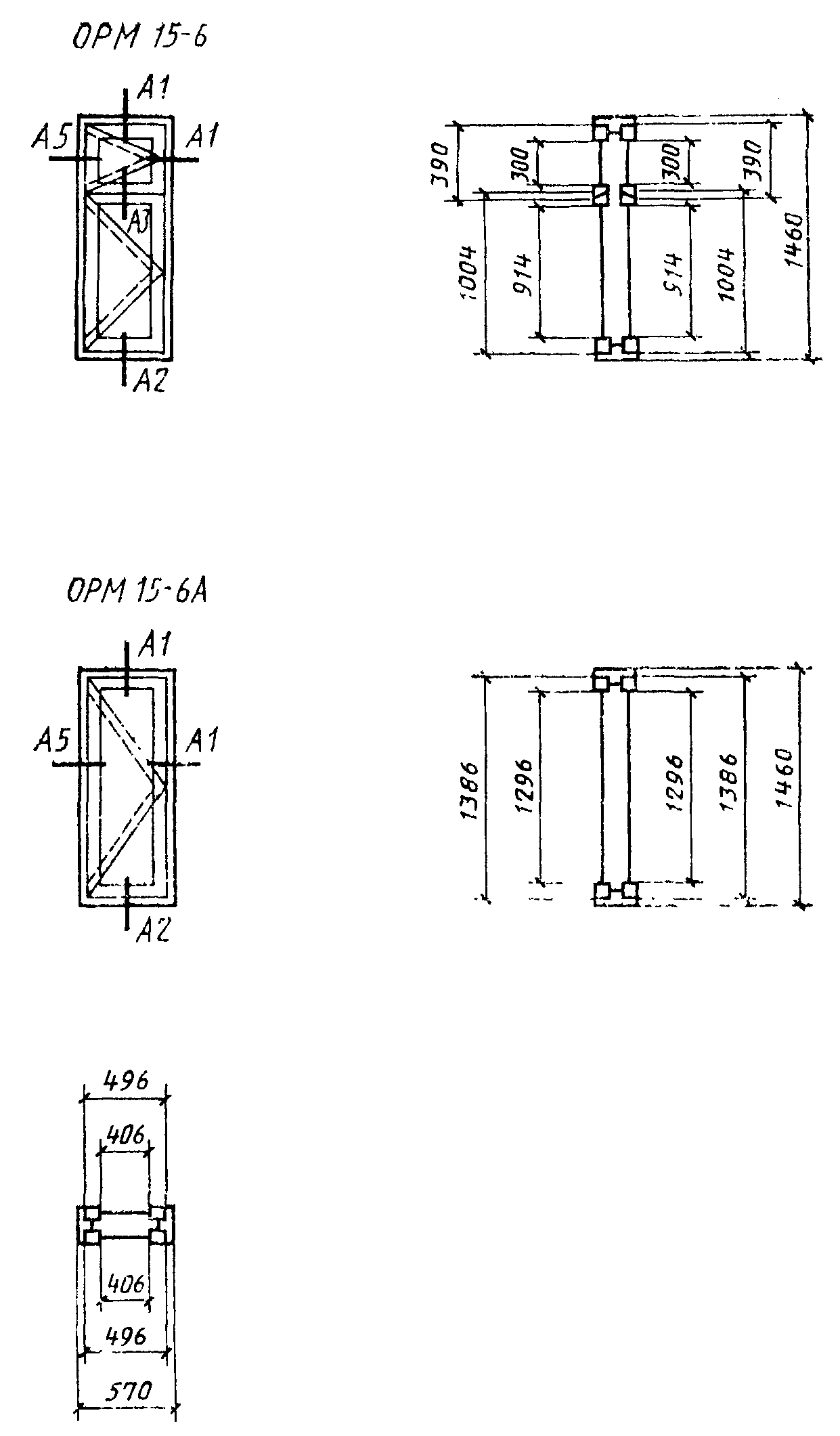

СЕРИЯ РМ Конструкция, форма, основные размеры и марки окон и балконных дверей с двойным остеклением
Черт. 2
Черт. 3
Черт. 4
СЕЧЕНИЯ ПО ПРИТВОРАМ ОКОН И БАЛКОННЫХ ДВЕРЕЙ С ДВОЙНЫМ ОСТЕКЛЕНИЕМ

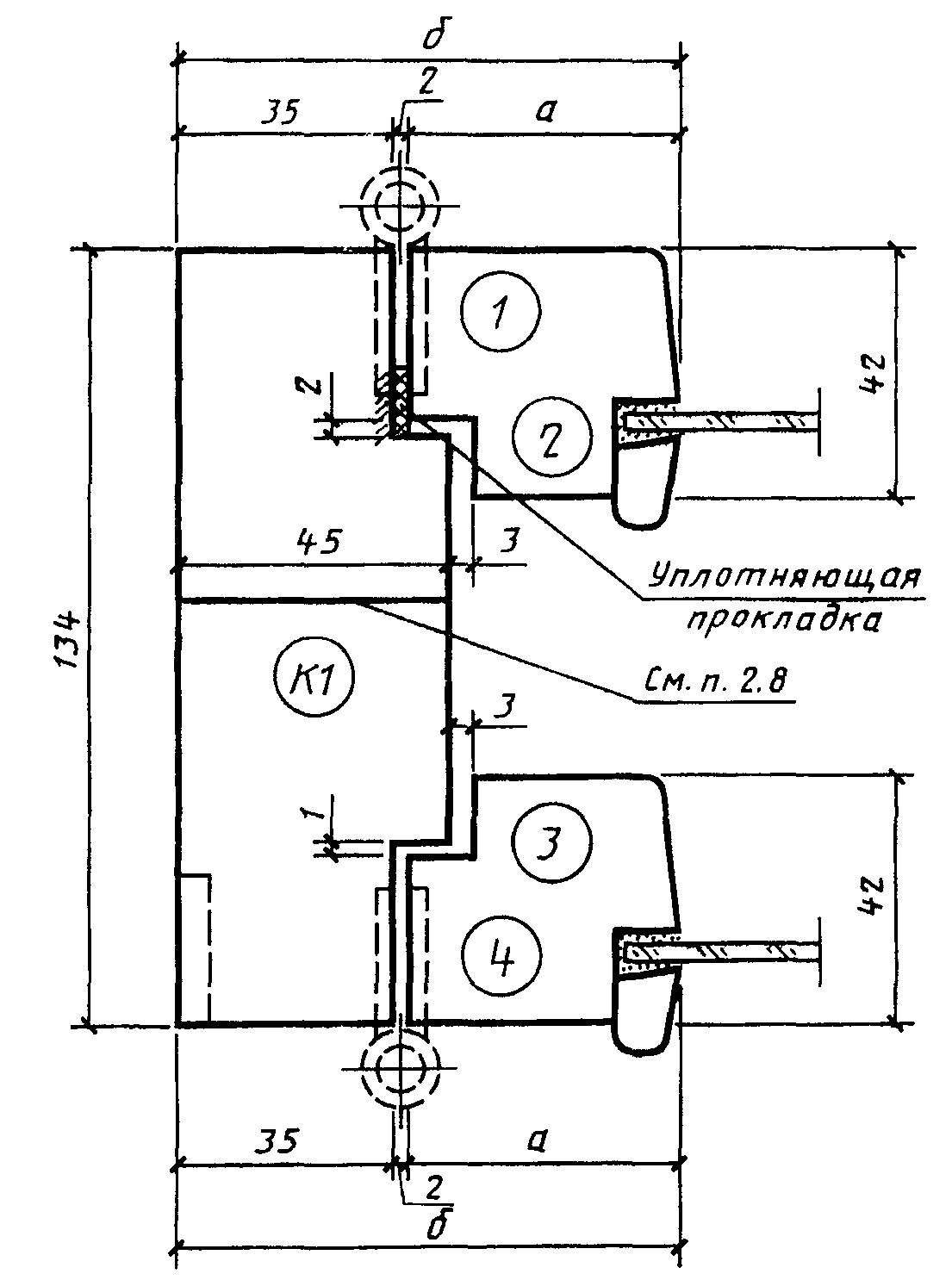

Сечения А1 и Б1
------------T----------T----------T-------------------------------
Сечения ¦ а ¦ б ¦ Детали
------------+----------+----------+----------------T--------------
А1 ¦ 45 ¦ 82 ¦ 1 ¦ 3
------------+----------+----------+----------------+--------------
Б1 ¦ 55 ¦ 92 ¦ 2 ¦ 4
Черт. 5

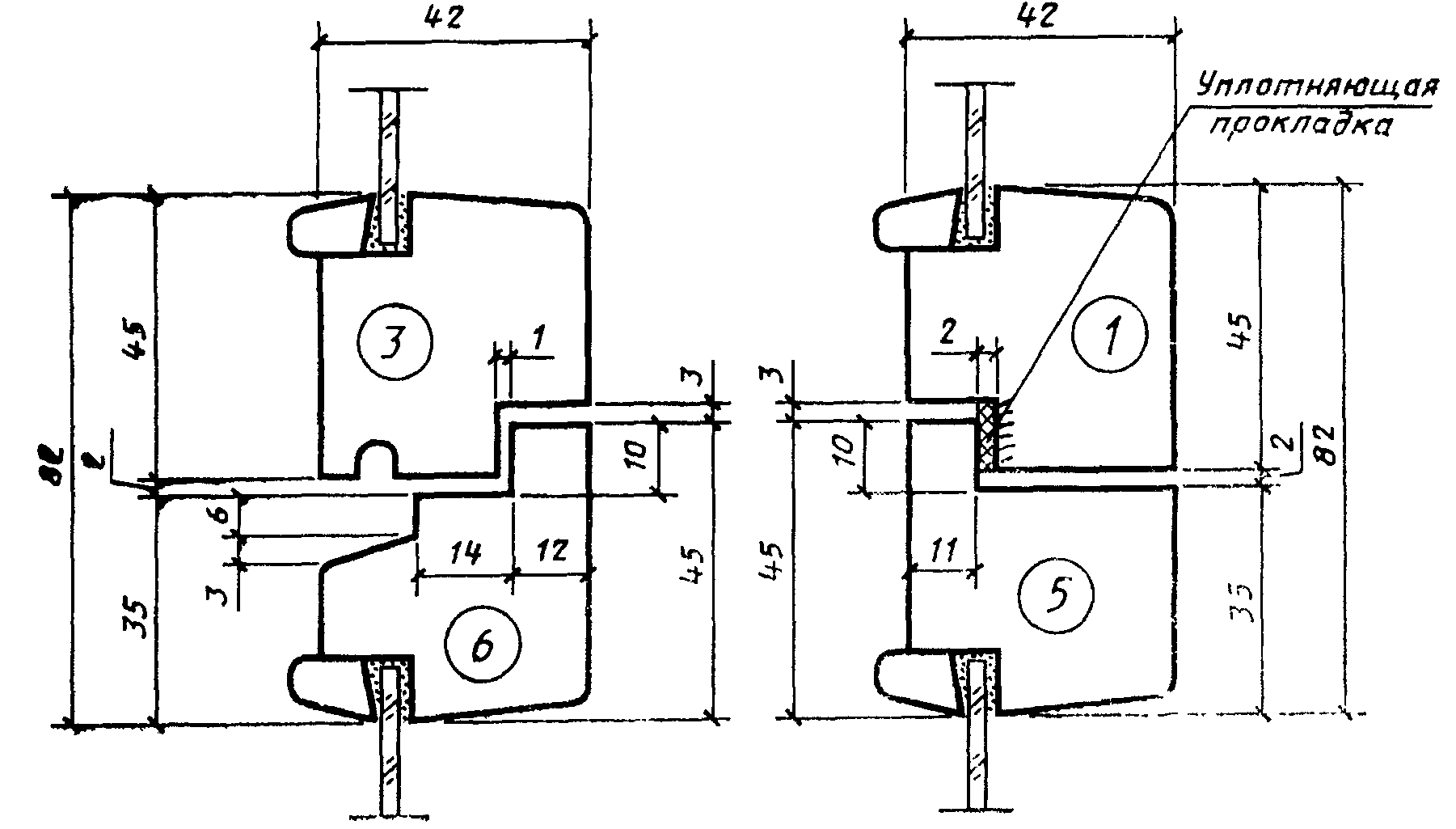

Сечение А2
- профили сечения створок;
- профили сечения коробок
Черт. 6
Сечение А3
Черт. 7
Сечение А4
Черт. 8
Сечение Б2
1 - твердая древесно-волокнистая плита Т-400 по ГОСТ 4598-74, = 3,2 4 мм; 2 - мягкая древесно-волокнистая плита по ГОСТ 4598-74,
= 8 мм; 3 - пергамин по ГОСТ 2697-83;
4 - обшивка типа 2 по ГОСТ 8242-75; 5 - раскладка; 6 - уплотняющие прокладки по ГОСТ 10174-72
Черт. 9

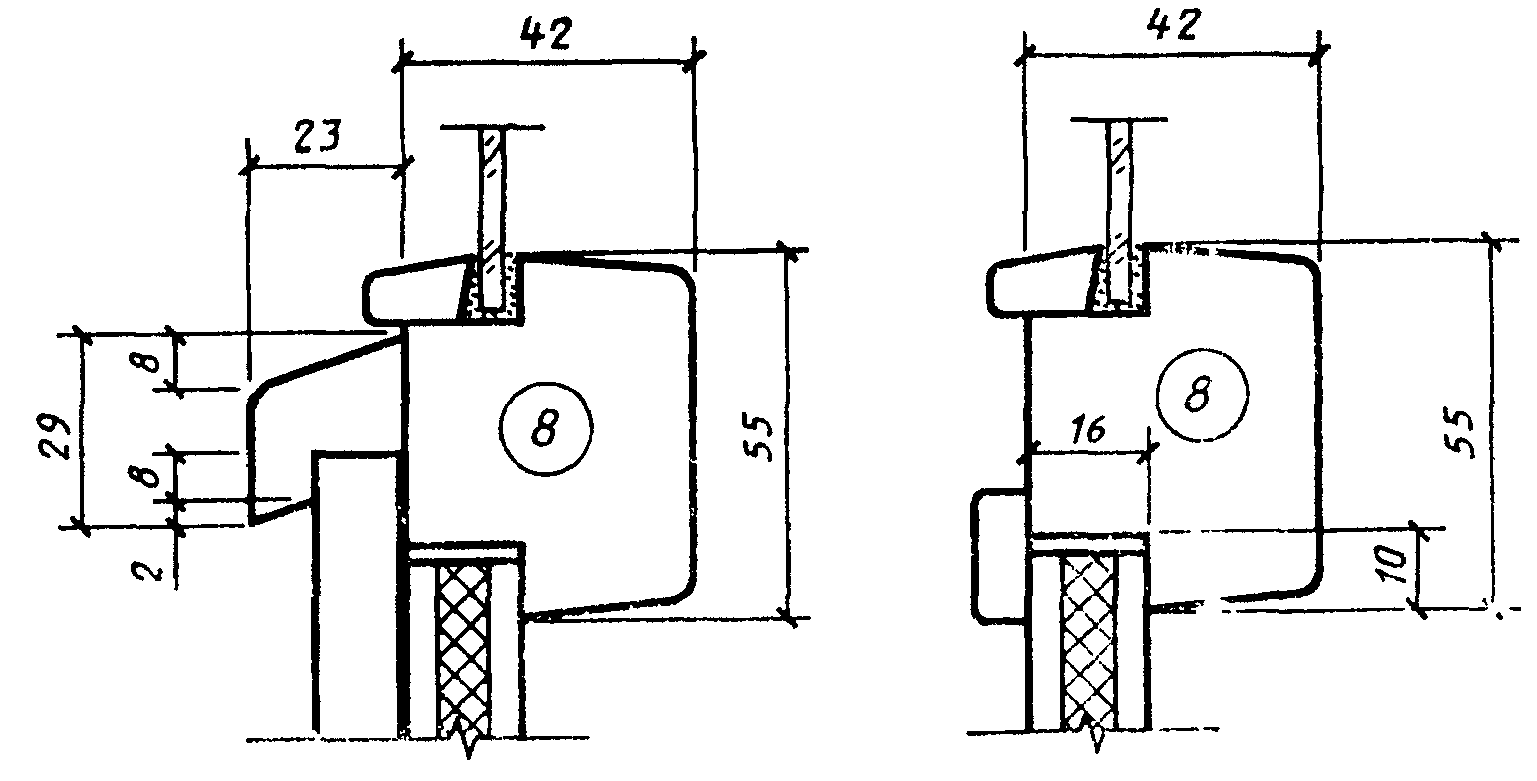

Сечение Б3
Черт. 10

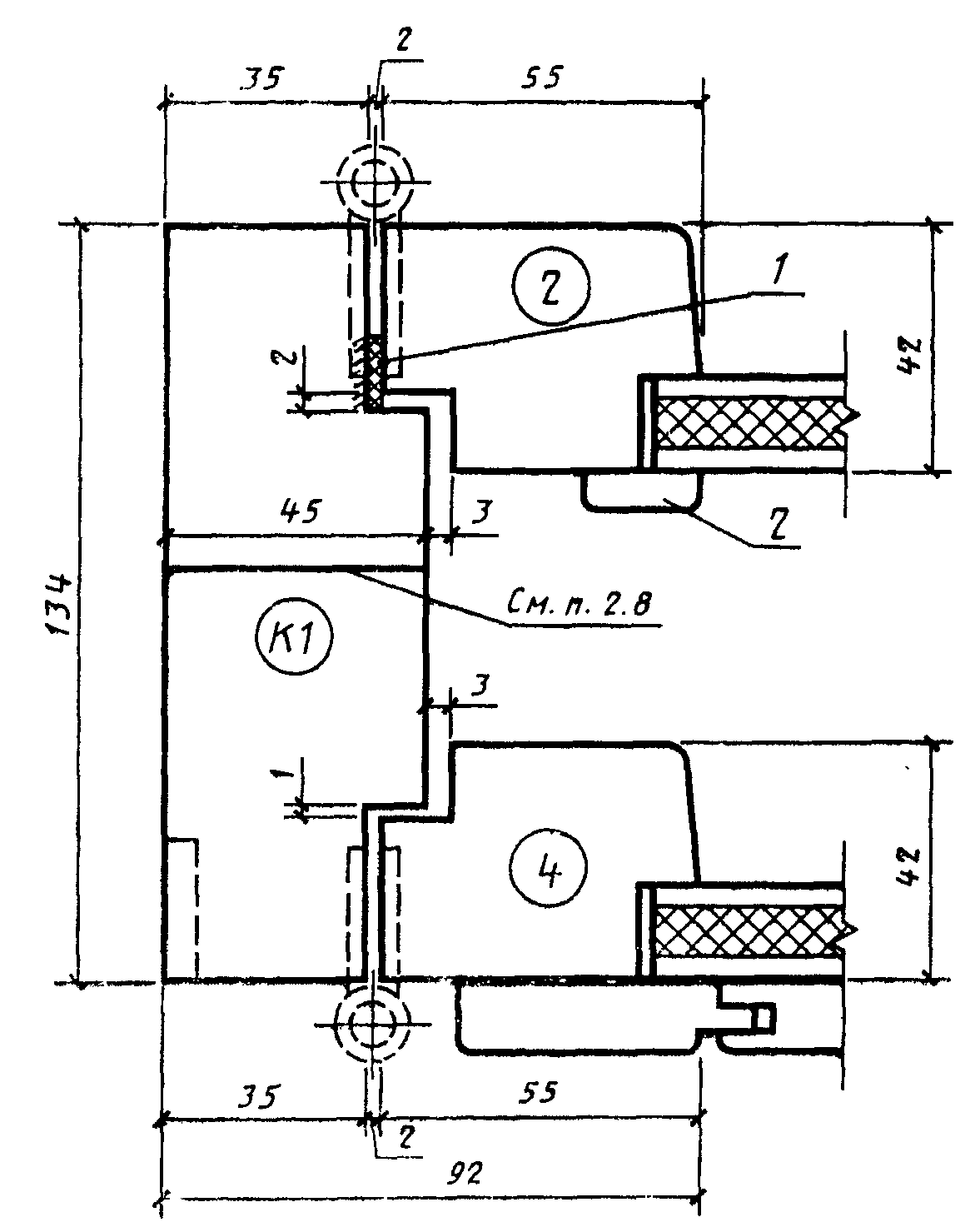

Сечение Б4
1 - уплотняющая прокладка; 2 - раскладка
Черт. 11

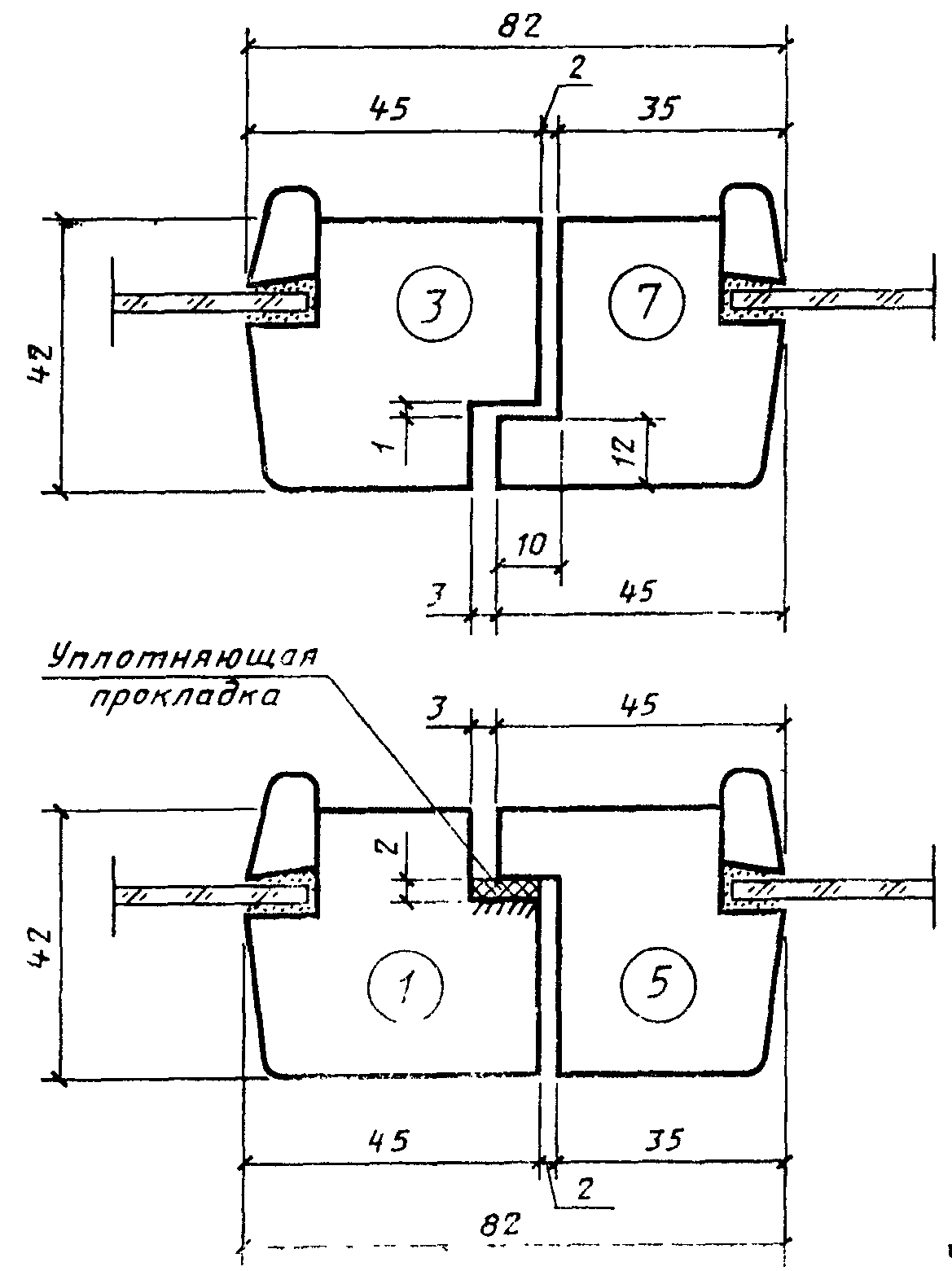

Сечения А5 и Б5
---------------------T---------T---------T------------------------
Сечения ¦ а ¦ б ¦ Детали
---------------------+---------+---------+-----------T------------
А5 ¦ 45 ¦ 82 ¦ 1 ¦ 3
---------------------+---------+---------+-----------+------------
Б5 ¦ 55 ¦ 92 ¦ 2 ¦ 4
Черт. 12
2.3. Конструкция, форма, основные размеры и марки окон и балконных дверей серии РСМ должны соответствовать указанным на черт. 13 - 15, а размеры сечений деталей и притворов - на черт. 16 - 23.

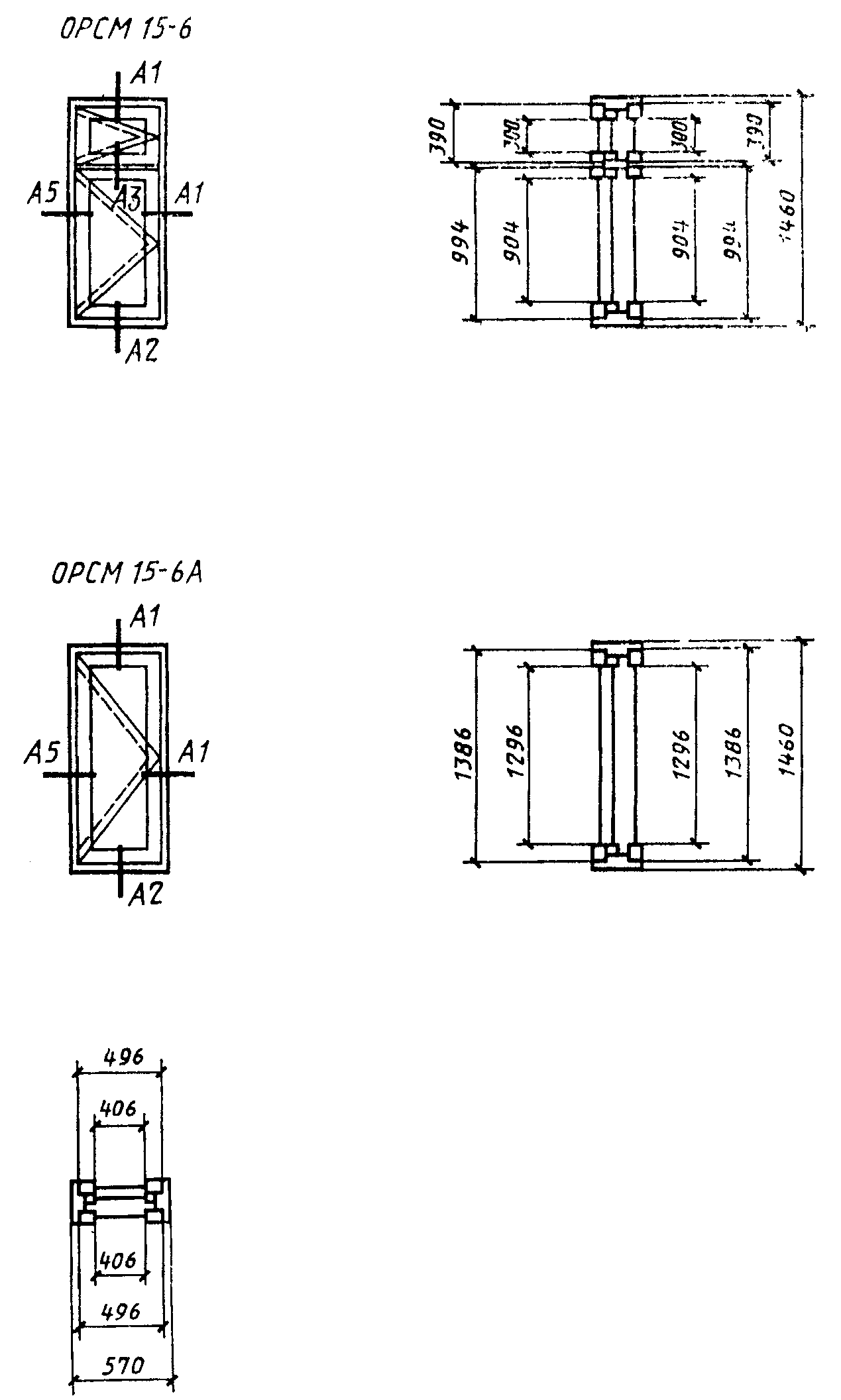

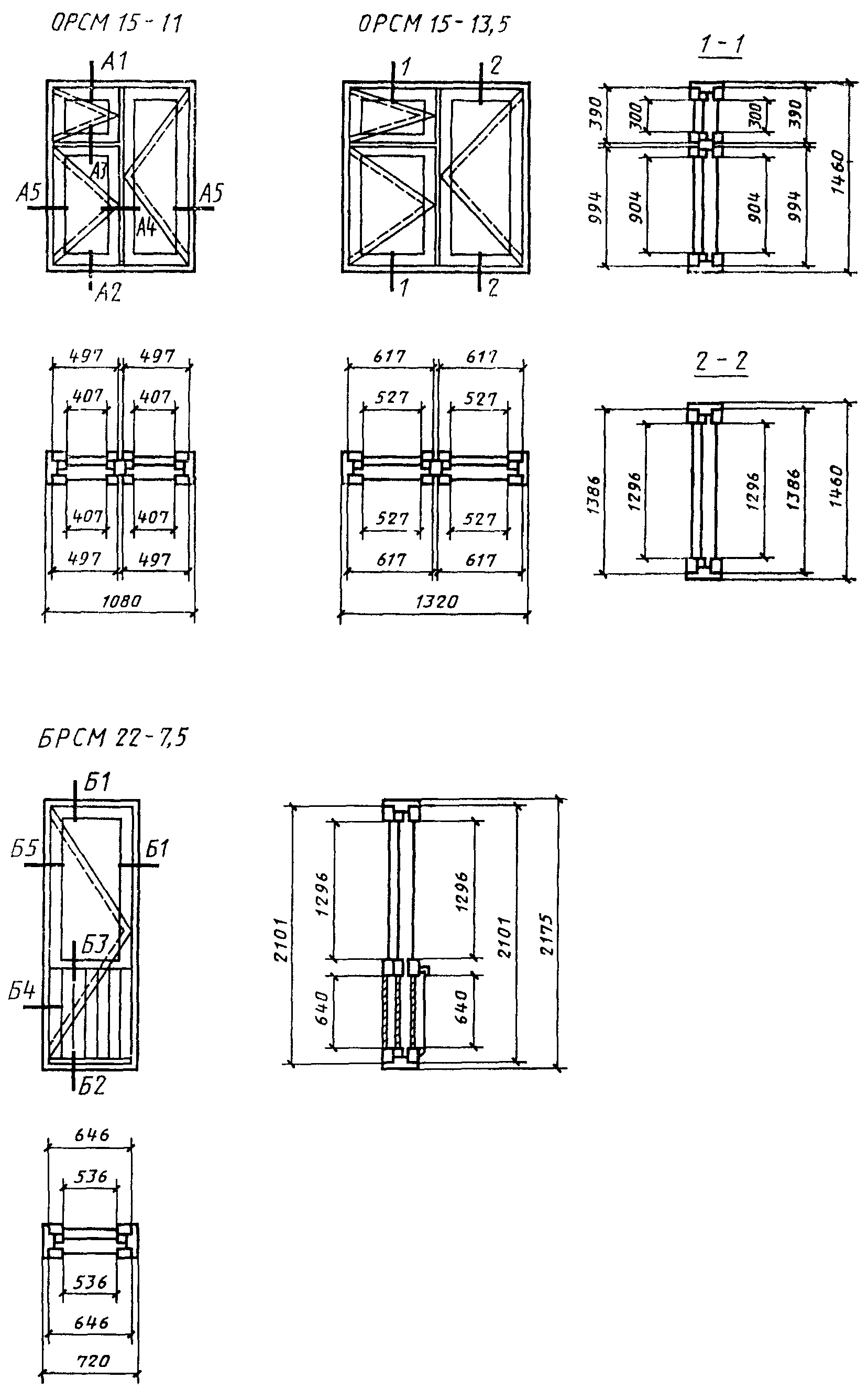

СЕРИЯ РСМ КОНСТРУКЦИЯ, ФОРМА, ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ ОКОН И БАЛКОННЫХ ДВЕРЕЙ С ТРОЙНЫМ ОСТЕКЛЕНИЕМ
Черт. 13
Черт. 14
Черт. 15

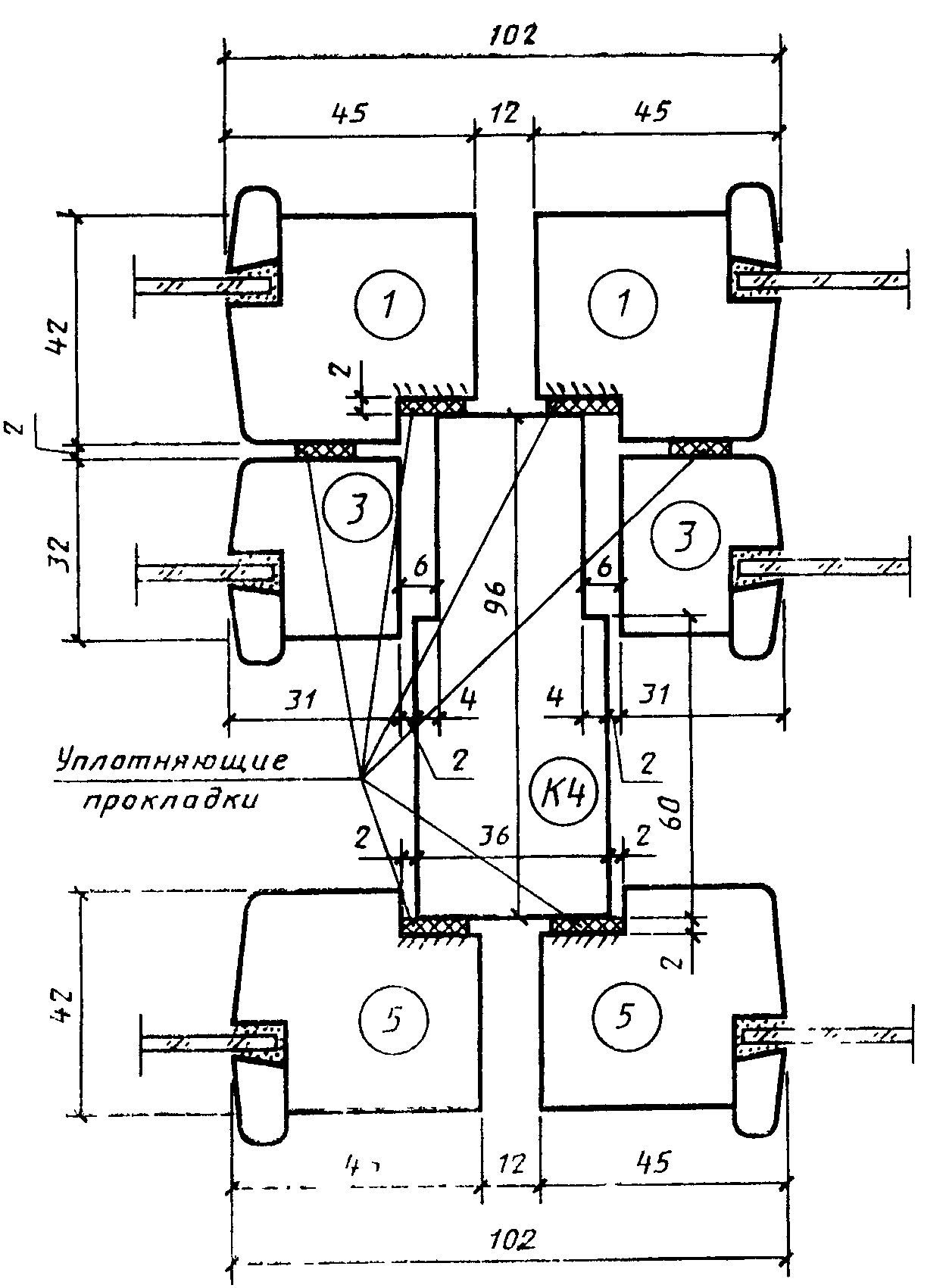

СЕЧЕНИЯ ПО ПРИТВОРАМ ОКОН И БАЛКОННЫХ ДВЕРЕЙ С ТРОЙНЫМ ОСТЕКЛЕНИЕМ

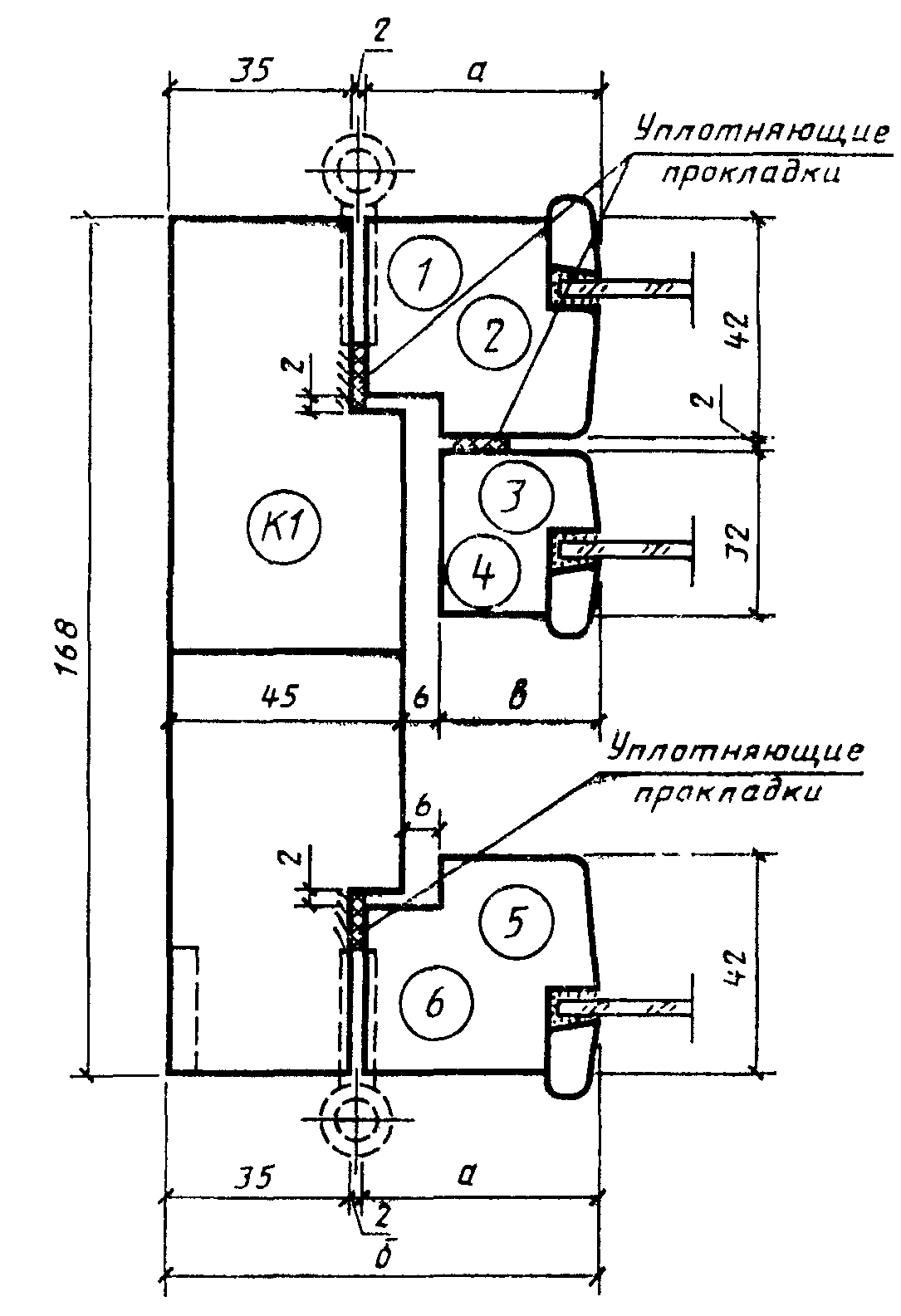

Сечения А1 и Б1
----------------T---------T--------T-------T---------------------
Сечения ¦ а ¦ б ¦ в ¦ Детали
----------------+---------+--------+-------+------T------T-------
А1 ¦ 45 ¦ 82 ¦ 31 ¦ 1 ¦ 3 ¦ 5
----------------+---------+--------+-------+------+------+-------
Б1 ¦ 55 ¦ 92 ¦ 41 ¦ 2 ¦ 4 ¦ 6
Черт. 16
Сечение А2
- профили сечения створок;
- профили сечения коробок
Черт. 17

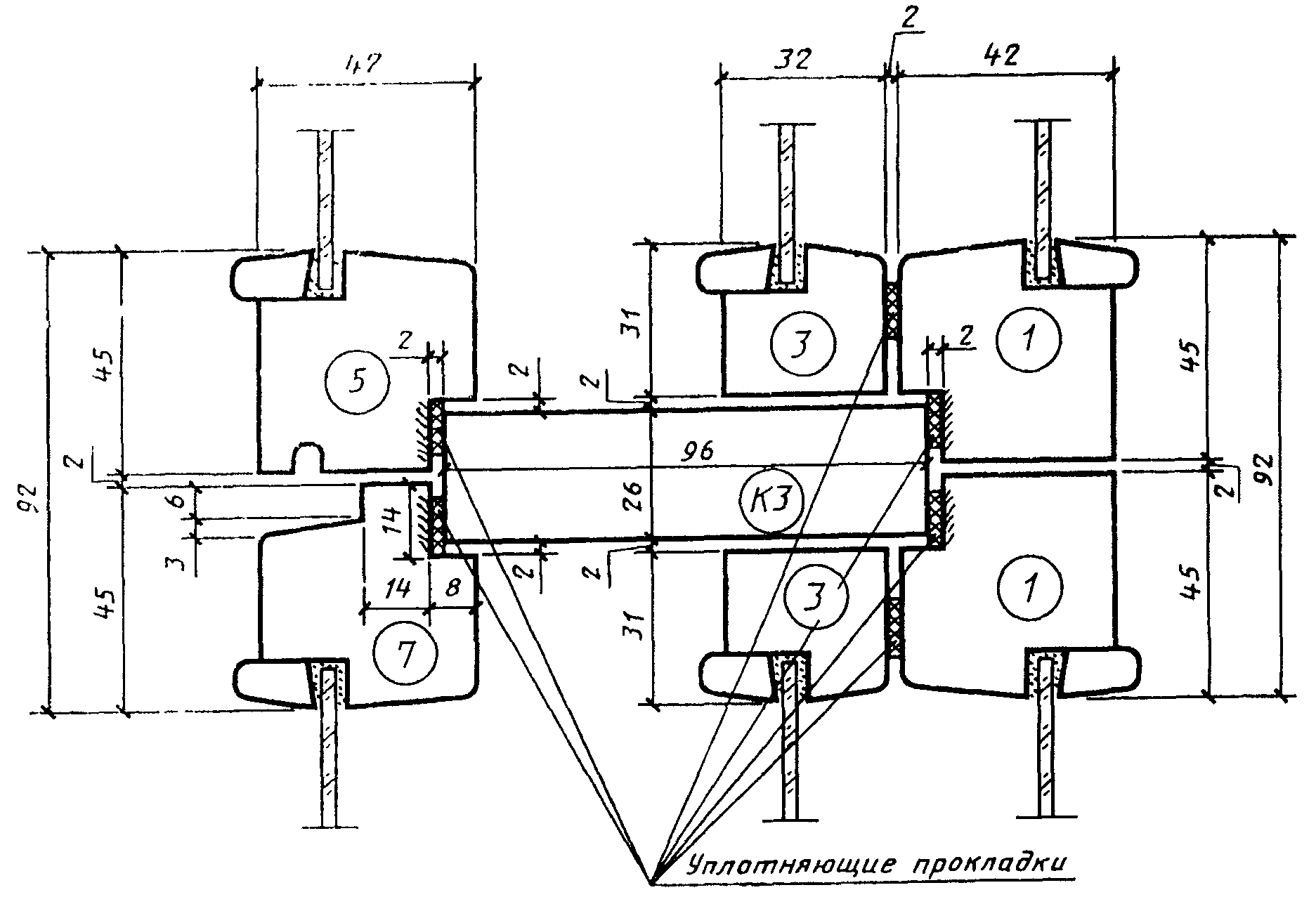

Сечение А3
Черт. 18
Сечение А4
Черт. 19

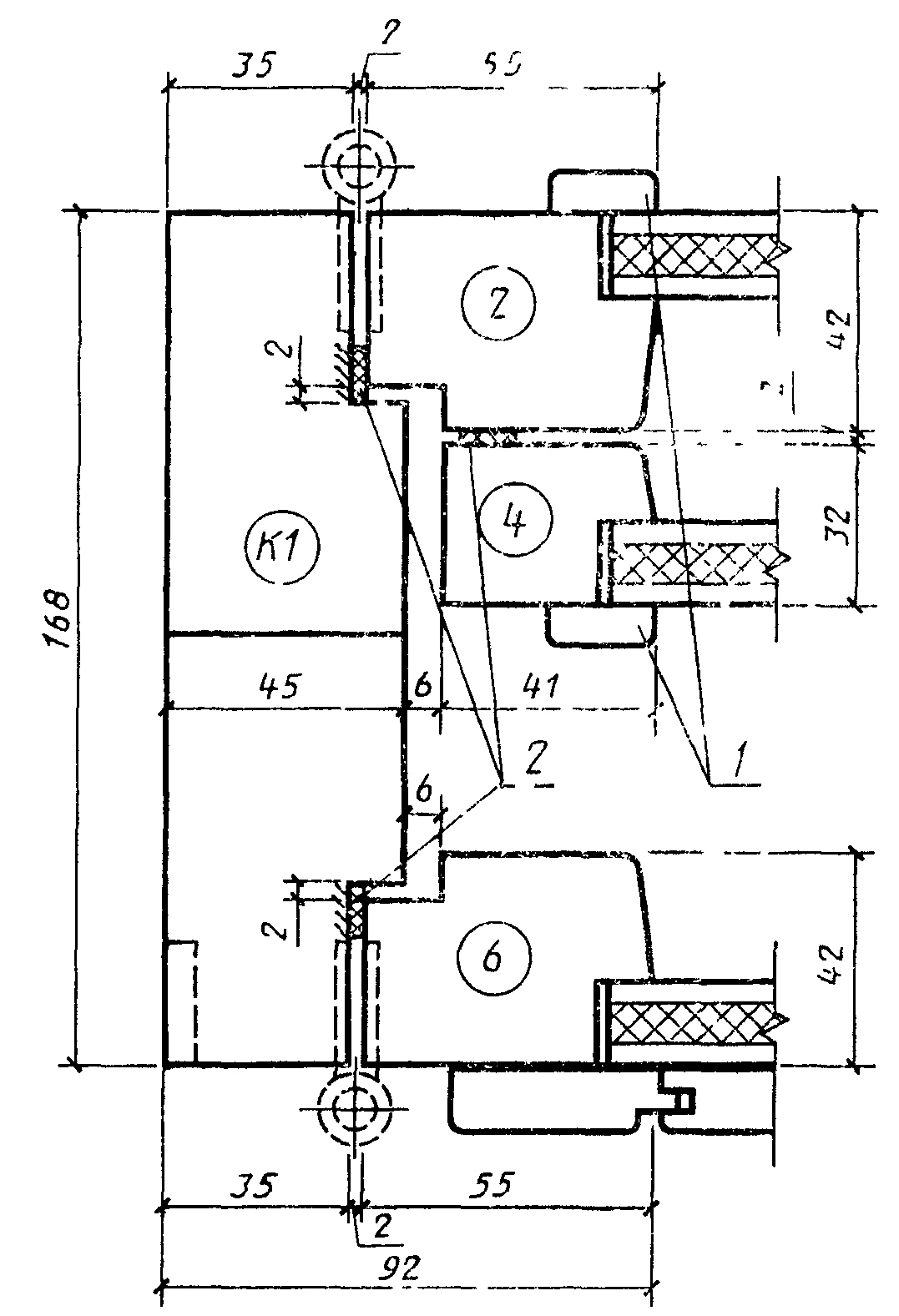

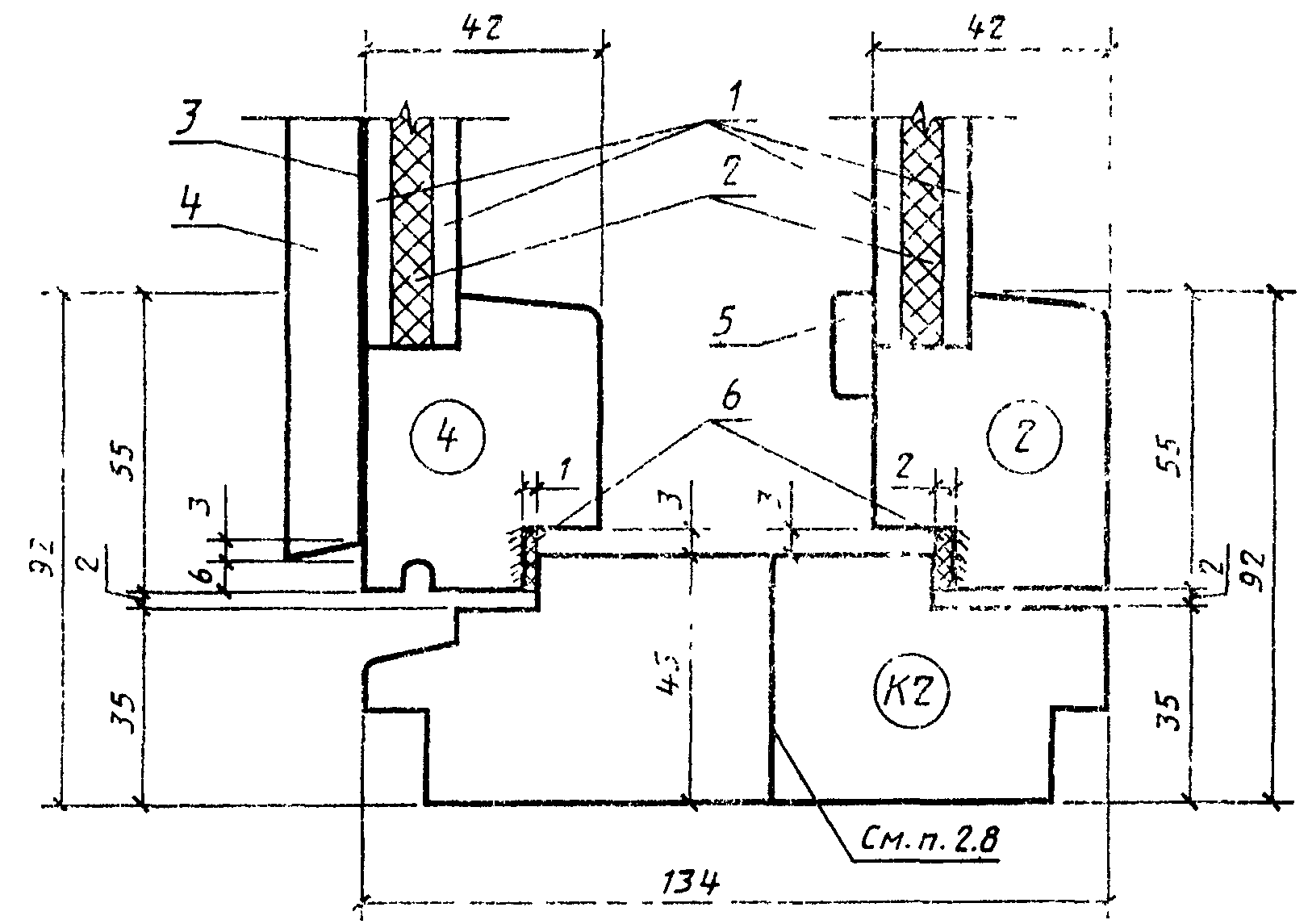

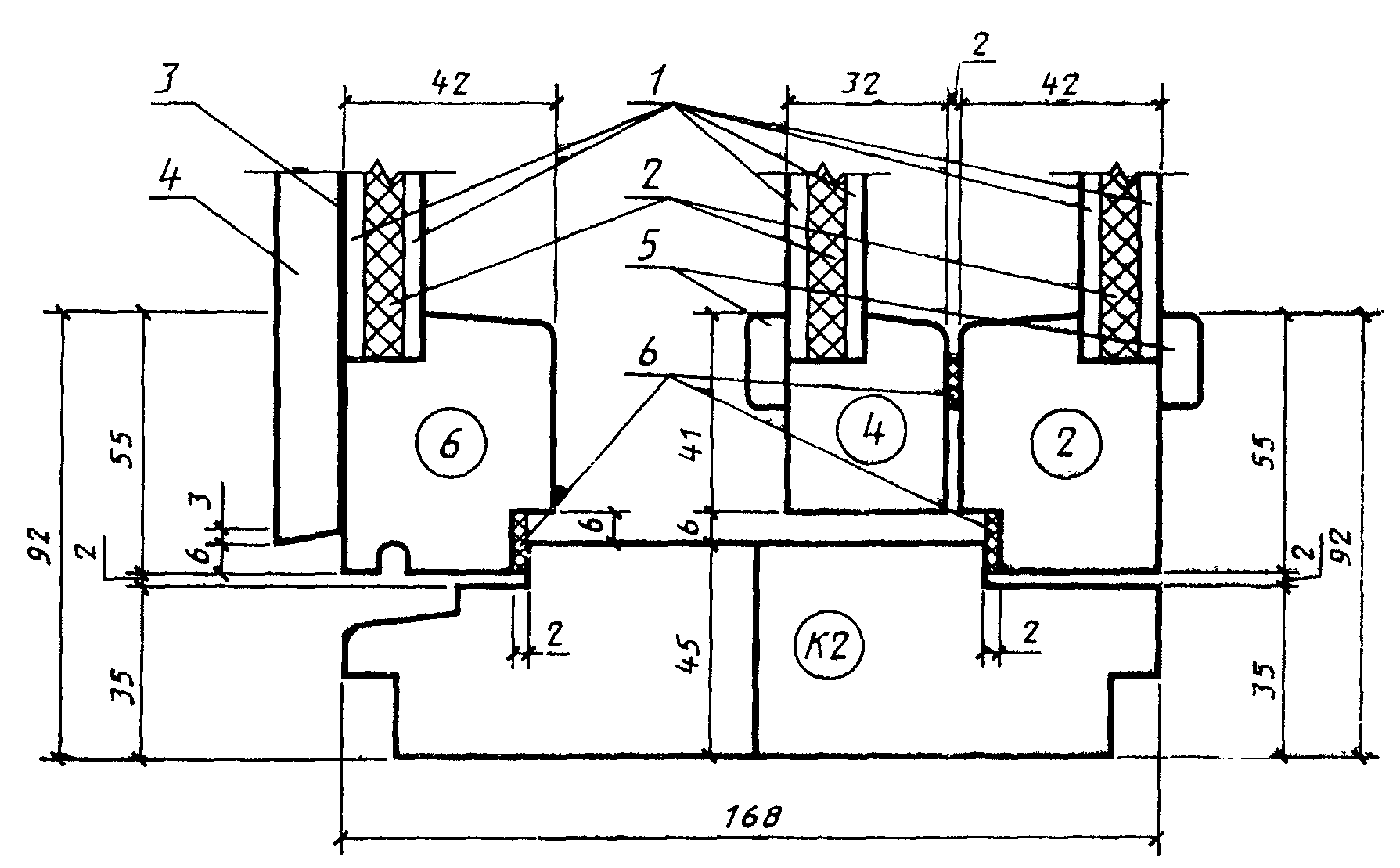

Сечение Б2
1 - твердая древесно-волокнистая плита Т-400 по ГОСТ 4598-74, = 3,2 4 мм; 2 - мягкая древесно-волокнистая плита по ГОСТ 4598-74, = 8 мм; 3 - пергамин по ГОСТ 2697-83; 4 - обшивка типа 2 по ГОСТ 8242-75; 5 - раскладки; 6 - уплотняющие прокладки по ГОСТ 10174-72
Черт. 20

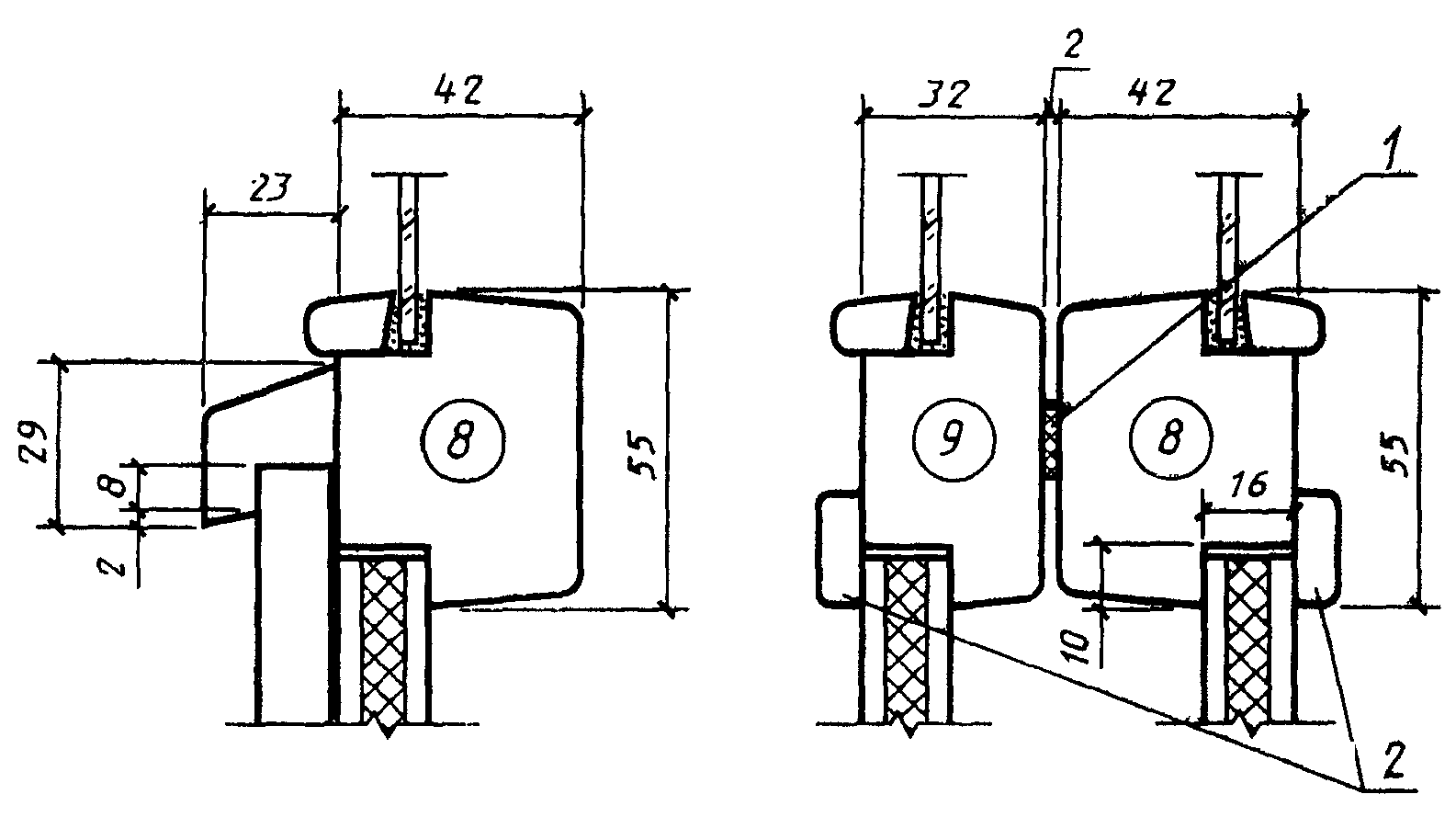

Сечение Б3
1 - уплотняющая прокладка; 2 - раскладки
Черт. 21
Сечение Б4
1 - раскладки; 2 - уплотняющие прокладки
Черт. 22
Сечения А5 и Б5
-------------------T--------T-------T-------T--------------------
Сечения ¦ а ¦ б ¦ в ¦ Детали
-------------------+--------+-------+-------+------T------T------
А5 ¦ 45 ¦ 82 ¦ 31 ¦1 ¦3 ¦5
-------------------+--------+-------+-------+------+------+------
Б5 ¦ 55 ¦ 92 ¦ 41 ¦2 ¦4 ¦6
Черт. 23
2.4. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек и полотен дверей и по наружным сторонам коробок.
На чертежах, приведенных в настоящем стандарте, указаны в миллиметрах размеры неокрашенных деталей и изделий.
2.5. Для остекления окон и балконных дверей следует применять стекло толщиной 2,0 - 2,5 мм по ГОСТ 111-78.
2.6. Места установки уплотняющих прокладок в притворах окон и балконных дверей указаны на чертежах сечений.
2.7. По периметру оконных и дверных коробок на боковых поверхностях допускается по требованию потребителей выборка четверти для уплотнения стыка при соединении блоков друг с другом.
2.8. Бруски коробок допускается изготовлять клееными по ширине или соединять гвоздями после антисептирования или окраски сопрягаемых поверхностей, при этом соединение не должно иметь зазоров и провесов.
2.9. В зданиях для климатических районов, где по теплотехническим расчетам не требуются окна и балконные двери с двойным остеклением, а также в неотапливаемых зданиях и помещениях должны применяться окна и балконные двери серии РМ без внутренних створок, при этом ширина сечения коробки может быть уменьшена до 74 мм.
2.10. Для остекления веранд должны применяться наружные створки окон марок ОРМ 15-6 и ОРМ 15-6А.
2.11. Примеры расположения приборов в окнах и балконных дверях приведены в рекомендуемом Приложении 1.
2.12. Спецификации стекол для окон и балконных дверей серий РМ и РСМ приведены в справочных Приложениях 2 и 3.
Приложение 1
Рекомендуемое
ПРИМЕРЫ РАСПОЛОЖЕНИЯ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ
1 - ПН1-85Л; 2 - завертка накладная ЗФ2П для наружной форточки; 3 - задвижка накладная ЗТ (h); 4 - ручка РС 80; 5 - ПН5-60; 6 - стяжка СТ; 7 - ПН7; 8 - ПН1-110П
Примечания. 1. Приборы для окон и дверей должны соответствовать ГОСТ 538-78; ГОСТ 5087-80; ГОСТ 5088-78; ГОСТ 5090-79 и ГОСТ 5091-78.
2. Ручки-скобы устанавливаются на наружных и внутренних створках и полотнах.
3. Наружные створки должны оснащаться ветровыми крючками.
Приложение 2
Справочное
СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РМ
-----------T-------------T------T-----------T--------------T------
Марка ¦ Размер, мм ¦Коли- ¦ Марка ¦ Размер, мм ¦Коли-
+------T------+чество¦ +-------T------+чество
¦высота¦ширина¦ ¦ ¦высота ¦ширина¦
-----------+------+------+------+-----------+-------+------+------
ОРМ 6-6 ¦410 ¦420 ¦2 ¦ОРМ 15-11 ¦315 ¦430 ¦2
-----------+------+------+------+ +-------+------+------
ОРСМ 6-11 ¦410 ¦430 ¦4 ¦ ¦930 ¦430 ¦2
-----------+------+------+------+ +-------+------+------
ОРМ 6-13,5 ¦410 ¦550 ¦4 ¦ ¦1310 ¦430 ¦2
-----------+------+------+------+-----------+-------+------+------
ОРМ 12-6 ¦315 ¦420 ¦2 ¦ОРМ 15-13,5¦315 ¦550 ¦2
+------+------+------+ +-------+------+------
¦630 ¦420 ¦2 ¦ ¦930 ¦550 ¦2
-----------+------+------+------+ +-------+------+------
ОРМ 12-11 ¦315 ¦430 ¦2 ¦ ¦1310 ¦550 ¦2
+------+------+------+-----------+-------+------+------
¦630 ¦430 ¦2 ¦ОРМ 15-6 ¦1310 ¦420 ¦2
+------+------+------+-----------+-------+------+------
¦1010 ¦430 ¦2 ¦БРМ 22-7,5 ¦1310 ¦550 ¦2
-----------+------+------+------+
ОРМ 12-13,5¦315 ¦550 ¦2 ¦
+------+------+------+
¦630 ¦550 ¦2 ¦
+------+------+------+
¦1010 ¦550 ¦2 ¦
-----------+------+------+------+
ОРМ 15-6 ¦315 ¦420 ¦2 ¦
+------+------+------+
¦930 ¦420 ¦2 ¦
Приложение 3
Справочное
СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ СЕРИИ РСМ
------------T-------------T------T------------T-------------T------
Марка ¦ Размер, мм ¦Коли- ¦ Марка ¦ Размер, мм ¦Коли-
+------T------+чество¦ +------T------+чество
¦высота¦ширина¦ ¦ ¦высота¦ширина¦
------------+------+------+------+------------+------+------+------
ОРСМ 6-6 ¦410 ¦420 ¦3 ¦ОРСМ 15-11 ¦315 ¦420 ¦3
------------+------+------+------+ +------+------+------
ОРСМ 6-11 ¦410 ¦420 ¦6 ¦ ¦920 ¦420 ¦3
------------+------+------+------+ +------+------+------
ОРСМ 6-13,5 ¦410 ¦540 ¦6 ¦ ¦1310 ¦420 ¦3
------------+------+------+------+------------+------+------+------
ОРСМ 12-6 ¦315 ¦420 ¦3 ¦ОРСМ 15-13,5¦315 ¦540 ¦3
+------+------+------+ +------+------+------
¦620 ¦420 ¦3 ¦ ¦920 ¦540 ¦3
------------+------+------+------+ +------+------+------
ОРСМ 12-11 ¦315 ¦420 ¦3 ¦ ¦1310 ¦540 ¦3
+------+------+------+------------+------+------+------
¦620 ¦420 ¦3 ¦ОРСМ 15-6А ¦1310 ¦420 ¦3
+------+------+------+------------+------+------+------
¦1010 ¦420 ¦3 ¦БРСМ 22-7,5 ¦1310 ¦550 ¦3
------------+------+------+------+
ОРСМ 12-13,5¦315 ¦540 ¦3 ¦
+------+------+------+
¦620 ¦540 ¦3 ¦
+------+------+------+
¦1010 ¦540 ¦3 ¦
------------+------+------+------+
ОРСМ 15-6 ¦315 ¦420 ¦3 ¦
+------+------+------+
¦920 ¦420 ¦3 ¦
