Утвержден и введен в действие

Постановлением Госстроя СССР

от 15 июня 1988 г. N 111


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДВЕРИ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Doors of aluminium. Specifications
ГОСТ 23747-88


Группа Ж34


ОКП 52 7120


Дата введения

1 января 1989 года


ИНФОРМАЦИОННЫЕ ДАННЫЕ


1. Разработан Государственным комитетом по архитектуре и градостроительству при Госстрое СССР, Министерством монтажных и специальных строительных работ СССР.

Исполнители: Е.Л. Угрюмов, канд. архит. (руководитель темы); П.А. Калайда; В.В. Аникьев; А.А. Жиркова; О.А. Жадкевич; М.Б. Приймак; В.А. Новиков; В.Н. Спиров; А.А. Хайцер; В.Ф. Лагутин; В.В. Молошникова; Ф.Г. Даниленко; И.М. Карпилов; Н.Б. Жуковская; В.П. Поддубный.

2. Внесен Государственным комитетом по архитектуре и градостроительству при Госстрое СССР.

3. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 15.06.1988 N 111.

4. Срок проверки - 1995 г.; периодичность - 5 лет.

5. Взамен ГОСТ 23747-79.

6. Ссылочные нормативно-технические документы


------------------------------------------T-----------------------

Обозначение НТД, на который дана ссылка  ¦     Номер пункта

------------------------------------------+-----------------------

ГОСТ 9.031-74                             ¦2.2.4

ГОСТ 9.032-74                             ¦2.2.4

ГОСТ 9.074-77                             ¦4.5

ГОСТ 9.104-79                             ¦Вводная часть

ГОСТ 9.301-86                             ¦2.2.4



ГОСТ 9.302-79                             ¦4.5

ГОСТ 9.303-84                             ¦2.2.6



ГОСТ 166-80                               ¦4.6

ГОСТ 380-71                               ¦2.3.3

ГОСТ 882-75                               ¦4.6

ГОСТ 1050-74                              ¦2.3.2

ГОСТ 2789-73                              ¦2.2.18

ГОСТ 2991-85                              ¦2.6.4



ГОСТ 5378-66                              ¦4.6

ГОСТ 5632-72                              ¦2.3.2



ГОСТ 7502-80                              ¦4.6

ГОСТ 8273-75                              ¦2.6.2



ГОСТ 8828-75                              ¦2.6.2; 2.6.4



ГОСТ 9378-75                              ¦4.7

ГОСТ 9569-79                              ¦2.6.2

ГОСТ 10354-82                             ¦2.6.4

ГОСТ 12085-73                             ¦4.9

ГОСТ 12172-74                             ¦2.3.9

ГОСТ 13489-79                             ¦2.3.8



ГОСТ 14192-77                             ¦2.5.2

ГОСТ 15150-69                             ¦Вводная часть

ГОСТ 15907-70                             ¦2.3.9

ГОСТ 16338-85                             ¦2.3.6

ГОСТ 17308-85                             ¦2.6.2

ГОСТ 19729-74                             ¦4.9

ГОСТ 21631-76                             ¦2.3.5

ГОСТ 22233-83                             ¦2.2.15; 2.3.1; 2.3.5

ГОСТ 23616-79                             ¦3.3

ГОСТ 23832-79                             ¦2.3.9

ГОСТ 25797-83                             ¦2.3.10

ГОСТ 25891-83                             ¦2.2.2; 4.2

ГОСТ 26254-84                             ¦4.1

СНиП 2.01.07-85                           ¦2.2.3

СНиП 2.03.11-85                           ¦6.1

СНиП 11-3-79                              ¦2.2.1


Настоящий стандарт распространяется на двери из алюминиевых сплавов (далее - двери) климатического исполнения УХЛ любой категории размещения, кроме пятой, по ГОСТ 15150-69, любой группы условий эксплуатации для изделий с лакокрасочным покрытием УХЛ по ГОСТ 9.104-79. Двери предназначены для установки в наружных и внутренних вертикальных строительных ограждающих конструкциях.

Стандарт не распространяется на двери, в которых алюминиевые сплавы не являются основным конструкционным материалом, а также на двери специального назначения (с повышенными требованиями к пожаробезопасности, дымозащите, звуко- и теплоизоляции и герметичности).


1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ


1.1. Типы, размеры, конструкция и условные обозначения дверей устанавливают нормативно-технической документацией на конструкции конкретных типов.


2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ


2.1. Двери должны изготавливаться в соответствии с требованиями настоящего стандарта, нормативно-технической документации на двери конкретных типов и по рабочим чертежам, утвержденным в установленном порядке.

2.2. Характеристики

2.2.1. Сопротивление теплопередаче дверей - по СНиП II-3-79.

2.2.2. Сопротивление воздухопроницанию дверей - по ГОСТ 25891-83 (см. Приложение 1).

2.2.3. Двери должны обладать достаточной прочностью и устойчивостью в условиях транспортирования, монтажа и эксплуатации.

При этом они должны выдерживать 100000 циклов открывания и закрывания, а также ветровую нагрузку по СНиП 2.01.07-85 и статические нагрузки в соответствии с Приложением 1 настоящего стандарта.

2.2.4. Детали конструкций дверей, за исключением вкладышей, должны иметь анодно-окисное или лакокрасочное защитно-декоративное покрытие.

Цвет покрытия согласовывают с предприятием-изготовителем и выбирают по эталонам, утвержденным в установленном порядке.

Внешний вид и толщина анодно-окисного покрытия - соответственно по ГОСТ 9.301-86 и ГОСТ 9.031-74.

Лакокрасочное покрытие должно соответствовать III классу по ГОСТ 9.032-74. Толщина слоя - не менее 70 мкм.

Допускается отсутствие анодно-окисного и лакокрасочного покрытий в местах механической обработки деталей на нелицевых поверхностях конструкций и во внутренних плоскостях деталей из полого профиля.

2.2.5. Не допускается нанесение анодно-окисного, цинкового или кадмиевого покрытий на изделия в собранном виде.

2.2.6. Крепежные изделия и детали из углеродистой стали, соприкасающиеся с алюминиевыми элементами, должны иметь цинковое или кадмиевое покрытие по ГОСТ 9.303-84 толщиной не менее 9 мкм.

2.2.7. Размер по высоте несветопрозрачной нижней части дверного полотна должен быть не более 1000 мм.

2.2.8. Двери с полностью остекленными полотнами без автоматического открывания, устанавливаемые в местах с интенсивными людскими потоками (вокзалы, аэропорты и др.) оборудуют решетками, предохраняющими остекление от повреждения.

2.2.9. Усилие, прикладываемое к полотну двери для его открывания, не должно превышать 50 Н.

2.2.10. Закрепление запирающих устройств должно обеспечивать невозможность их демонтажа с наружной стороны.

2.2.11. Конструкция двери должна исключать возможность демонтажа полотна или его заполнения с наружной стороны.

2.2.12. Предельные отклонения размеров каркасов коробок и полотен дверей в собранном виде не должны превышать значений, указанных в табл. 1.


Таблица 1


------------------T-----------------------------------------------

   Номинальные    ¦       Значения предельных отклонений, мм

     размеры      +-----------------------T-----------------------

                  ¦  внутренних размеров  ¦   наружных размеров

                  ¦  каркасов коробок     ¦   каркасов полотен

------------------+-----------------------+-----------------------

                  ¦                       ¦          0

         До 500   ¦           -           ¦         -0,5

Св. 500 " 2000   ¦         +1,0          ¦          0

                  ¦          0            ¦         -1,0

  " 2000 " 3000   ¦         +1,5          ¦          0

                  ¦          0            ¦         -1,5


2.2.13. Перепад лицевых поверхностей коробки и полотна двери относительно друг друга, установка которых предусмотрена в одной плоскости, не должен быть более 2,0 мм.

2.2.14. Разность длин диагоналей коробок и полотен не должна быть более 3 мм.

2.2.15. Перепад лицевых поверхностей сопрягаемых алюминиевых профилей не должен превышать устанавливаемых ГОСТ 22233-83 допусков на размер соединяемых сторон профиля.

2.2.16. Зазоры на лицевых поверхностях конструкций в местах соединения деталей не должны быть более 0,3 мм. Допускается увеличение зазора до 1,0 мм, но с последующей герметизацией стыка. Зазоры в местах соединения линейных элементов крепления заполнения (штапиков) допускается не герметизировать.

2.2.17. Предельное отклонение угла реза при размере разрезаемой стороны профиля до 50 мм не должно быть более +/- 20', при размере разрезаемой стороны профиля свыше 50 мм - более +/- 15'.

2.2.18. Шероховатость поверхностей профилей, выходящих на лицевую сторону изделий и подверженных механической обработке, должна быть Ra <= 6,3 мкм по ГОСТ 2789-73.

2.2.19. В местах сопряжения каркаса полотна с элементами заполнения, а также в притворах должны быть установлены по периметру уплотнительные прокладки без применения клея.

Уплотнительные прокладки должны быть непрерывными в пределах каждой стороны периметра. По требованию потребителя допускается в местах установки заполнения вместо уплотнительных прокладок применять герметик.

2.2.20. При закрытом положении полотна уплотнительные прокладки в притворах должны быть прижаты без зазора.

2.2.21. Заполнение каркаса полотна двери должно устанавливаться на опорных и фиксирующих подкладках, имеющих ширину не менее толщины применяемого заполнения, высоту не менее 3 мм и длину не менее 80 мм. Схемы размещения опорных и фиксирующих подкладок под стекло приведены в Приложении 2.

2.3. Требования к материалам и комплектующим изделиям

2.3.1. Каркасы дверей должны изготавливаться из алюминиевых прессованных профилей по ГОСТ 22233-83. Для выполнения требований настоящего стандарта профили должны подвергаться правке с целью уменьшения продольной кривизны и угла скручивания.

2.3.2. Крепежные изделия (болты, винты, гайки, шайбы) и оси петель должны изготавливаться из стали марок 20Х13 и 12Х13 по ГОСТ 5632-72 или других марок нержавеющей стали по ГОСТ 5632-72.

По согласованию изготовителя с потребителем допускается изготовление крепежных изделий и осей петель из стали марок 08кп, 10кп, 20кп, 10, 20, 40 по ГОСТ 1050-74.

2.3.3. Стальные детали, входящие в состав конструкции дверей, должны быть изготовлены из стали марки С235 по ГОСТ 27772-88 (01.01.89) или Ст3кп2-1, свариваемой по ГОСТ 535-88, а также из стали других марок, физико-механические свойства которых не ниже указанной.

2.3.4. Для светопрозрачного заполнения каркаса дверных полотен следует применять стекла и стеклопакеты, изготовленные по нормативно-технической документации, утвержденной в установленном порядке. При этом толщина стекол должна быть 5 - 6 мм, стеклопакетов 15 - 28 мм.

На полотнах дверей со сплошным светопрозрачным заполнением непосредственно на остеклении должны наноситься специальные декоративные знаки, расположенные на высоте не ниже 1 м.

2.3.5. Для несветопрозрачного заполнения каркаса дверных полотен следует применять:

листы, изготавливаемые из алюминия марок АМг2, АМц по ГОСТ 21631-76;

прессованные профили постоянного сечения из алюминиевого сплава АД31 по ГОСТ 22233-83.

Допускается применять другие материалы толщиной 5 - 6 мм из числа разрешенных органами государственного санитарного надзора, изготовленными в соответствии с требованиями нормативно-технической документации, утвержденной в установленном порядке.

2.3.6. Опорные и фиксирующие подкладки должны быть изготовлены из полиэтилена низкого давления любого сорта по ГОСТ 16338-85, а также из озономорозостойкой резины повышенной твердости, древесины, пропитанной антисептиком, в соответствии с требованиями нормативно-технической документации, утвержденной в установленном порядке.

2.3.7. Уплотнительные прокладки должны быть изготовлены из светоозономорозостойкой резины или пластмасс из числа разрешенных органами государственного санитарного надзора в соответствии с требованиями нормативно-технической документации, утвержденной в установленном порядке.

2.3.8. Для герметизации стыков в местах соединения деталей из алюминиевых сплавов следует применять герметик марки УТ-31 по ГОСТ 13489-79 или мастики по нормативно-технической документации, утвержденной в установленном порядке, разрешенные органами государственного санитарного надзора и не вызывающие коррозии алюминиевых сплавов.

2.3.9. Крепежные изделия с метрической резьбой в неразъемных соединениях следует устанавливать на клею марок БФ-2, БФ-4 по ГОСТ 12172-74, лаках марок ПФ-170, ПФ-171 по ГОСТ 15907-70; марок АК113, АК113Ф по ГОСТ 23832-79 или других лаках, разрешенных органами государственного санитарного надзора.

2.3.10. Приборы для дверей должны соответствовать требованиям ГОСТ 25979-83 и нормативно-технической документации на приборы конкретных типов.

2.4. Комплектность

2.4.1. Комплект поставки изделий определяется требованиями нормативно-технической документации на конструкции конкретных типов.

Допускается приборы, детали, выступающие относительно плоскости двери, опорные и фиксирующие подкладки, штапики, конструкции крепления не устанавливать, а поставлять в комплекте с изделиями.

2.5. Маркировка

2.5.1. На нелицевой поверхности каждого изделия или на бирке должны быть нанесены:

товарный знак предприятия-изготовителя;

марка изделия;

дата изготовления;

штамп ОТК.



2.5.2. Маркировку грузовых мест следует производить в соответствии с требованиями ГОСТ 14192-77.

2.5.3. Способ исполнения и дополнительные требования к маркировке устанавливают в нормативно-технической документации на конструкции конкретных типов.

2.6. Упаковка

2.6.1. Каждая дверь с распашными полотнами перед упаковкой должна быть закрыта на замок.



2.6.2. При укладке в тару каждая дверь или группа дверей должна быть обернута одним слоем двухслойной упаковочной бумаги по ГОСТ 8828-75 или парафинированной бумаги по ГОСТ 9569-79 и обвязана шпагатом по ГОСТ 17308-85 с шагом витков 300 - 350 мм.

При укладке в тару группы дверей между изделиями должен быть проложен слой бумаги по ГОСТ 8273-75.

2.6.3. Двери должны быть уложены в тару, предохраняющую изделия от искривления и механических повреждений, изготовленную по рабочим чертежам, утвержденным в установленном порядке.

Число изделий и способы их укладки в таре должны обеспечить их сохранность при погрузочно-разгрузочных работах и транспортировании различными видами транспорта.

2.6.4. Не установленные на двери приборы или части приборов, штапики и крепежные изделия должны быть завернуты в двухслойную упаковочную бумагу по ГОСТ 8828-75 или уложены в пакеты из полиэтиленовой пленки по ГОСТ 10354-82 и упакованы в тару совместно с конструкцией.

Допускается укладка деталей приборов и крепежных изделий в отдельную тару по ГОСТ 2991-85, а покупные изделия, входящие в комплект поставки и не установленные в конструкции, оставлять в упаковке предприятия-изготовителя.

2.6.5. Каждая партия должна иметь сопроводительный документ, вид и форма которого, а также порядок и сроки направления этих документов потребителю устанавливают условиями поставки или договором.


3. ПРИЕМКА


3.1. Двери принимают партиями. Партия должна состоять из дверей одной марки, изготовленных по одному технологическому процессу. Объем партии не более 200 шт.

3.2. Для проверки соответствия изделий требованиям настоящего стандарта и рабочим чертежам на предприятии-изготовителе следует проводить приемосдаточные, периодические и типовые испытания.

3.3. При приемосдаточных испытаниях применяют двухступенчатый

контроль согласно ГОСТ 23616-79, на соответствие требованиям, приведенным в пп. 2.2.4; 2.2.12 - 2.2.15; 2.2.18; 2.4; 2.6, для чего от партии отбирают изделия в выборку в соответствии с табл. 2.


Таблица 2


-------------------T---------T---------T------------T-------------

   Объем партии    ¦  Номер  ¦  Объем  ¦ Приемочное ¦ Браковочное

                   ¦ выборки ¦ выборки ¦    число   ¦    число

-------------------+---------+---------+------------+-------------

          До 25    ¦    1    ¦    5    ¦      0     ¦      1

                   ¦    1    ¦    5    ¦      0     ¦      2

   От 26  "  90    ¦    2    ¦    5    ¦      1     ¦      2

   "  91  " 200    ¦    1    ¦    8    ¦      0     ¦      2

                   ¦    2    ¦    8    ¦      1     ¦      2


3.4. Периодическим испытаниям должны подвергаться изделия не менее раза в два года на соответствие требованиям всех пунктов настоящего стандарта, за исключением пп. 2.2.1 и 2.2.2.

При постановке дверей на производство испытания должны проводиться на соответствие требованиям всех пунктов настоящего стандарта.

3.5. При внесении изменений в конструкцию дверей или технологию изготовления проводят типовые испытания, объем которых определяет разработчик конструкторской и технологической документации.


4. МЕТОДЫ КОНТРОЛЯ


4.1. Сопротивление теплопередаче дверей (п. 2.2.1) определяют по ГОСТ 26254-84.

4.2. Сопротивление воздухопроницаемости дверей (п. 2.2.2) определяют по ГОСТ 25891-83.

4.3. Двери на статические и ветровую нагрузки (п. 2.2.3) проверяют по программе и методике испытаний, утвержденной в установленном порядке.

4.4. Работу подвижных соединений (п. 2.2.3) проверяют контрольным открыванием и закрыванием полотен дверей.



4.5. Защитно-декоративное покрытие (п. 2.2.4) проверяют по ГОСТ 9.302-79 и ГОСТ 9.074-77.







4.6. Геометрические размеры (пп. 2.2.7; 2.2.12 - 2.2.17) проверяют штангенциркулем ШЦ-III по ГОСТ 166-80, угломером по ГОСТ 5378-66, рулеткой II класса точности по ГОСТ 7502-80, щупом по ГОСТ 882-75 <*> или шаблоном предприятия-изготовителя, утвержденным в установленном порядке.

--------------------------------

<*> С 01.01.89 - ТУ 2-034-225-87




4.7. Качество поверхностей профилей механической обработки (п. 2.2.18) проверяют методом сравнения с эталонами шероховатости по ГОСТ 9378-75.

4.8. Наличие уплотнительных прокладок (п. 2.2.19) проверяют визуально.

4.9. Плотность прижатия уплотнительных прокладок к притворам (п. 2.2.20) проверяют по наличию непрерывного следа, оставленного красящим веществом, наносимым на поверхность уплотнителя.

В качестве красящего вещества следует применять мел по ГОСТ 12085-73, тальк по ГОСТ 19729-74 или другие вещества, не повреждающие конструкцию и легко удаляемые после проведения контроля.

4.10. Соответствие марок и качество материалов (пп. 2.3.1 - 2.3.10) проверяют по сертификатам предприятий-изготовителей.


5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ


5.1. Транспортирование

5.1.1. Изделия транспортируют всеми видами транспорта в соответствии с Правилами перевозок грузов, действующими на данном виде транспорта.

5.1.2. Размещение и крепление грузовых мест на железнодорожном транспорте должно производиться в полном соответствии с "Техническими условиями погрузки и крепления грузов", утвержденными Министерством путей сообщения СССР.

5.2. Хранение

Изделия должны храниться в сухих вентилируемых помещениях на деревянных подкладках, рассортированными по типам и размерам. Между изделиями, уложенными в штабели, должны быть деревянные прокладки.


6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ


6.1. Элементы конструкций дверей и детали крепления из алюминиевого сплава в местах примыканий к кирпичной кладке, бетону, штукатурке, стали и т.п. должны быть защищены от коррозии согласно указаний СНиП 2.03.11-85.

6.2. Эксплуатация дверей - согласно требованиям паспорта и инструкции по монтажу и эксплуатации.


7. ГАРАНТИИ ИЗГОТОВИТЕЛЯ


Гарантийный срок эксплуатации устанавливается в стандартах или нормативно-технической документации на конструкции конкретных типов.






Приложение 1

Обязательное


СХЕМЫ ПРИЛОЖЕНИЯ НАГРУЗОК
Дверь с распашными и качающимися полотнами

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР  ДВЕРИ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ  ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ  Doors of aluminium. Specifications  ГОСТ 23747-88


Дверь с раздвижными полотнами


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР  ДВЕРИ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ  ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ  Doors of aluminium. Specifications  ГОСТ 23747-88


Дверь со складывающимися полотнами

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР  ДВЕРИ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ  ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ  Doors of aluminium. Specifications  ГОСТ 23747-88


Черт. 1






Приложение 2

Обязательное


СХЕМЫ РАЗМЕЩЕНИЯ ПОДКЛАДОК ПОД СТЕКЛО
Двери с распашными и качающимися полотнами

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР  ДВЕРИ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ  ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ  Doors of aluminium. Specifications  ГОСТ 23747-88


Двери с раздвижными полотнами

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР  ДВЕРИ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ  ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ  Doors of aluminium. Specifications  ГОСТ 23747-88


Двери со складывающимися полотнами

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР  ДВЕРИ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ  ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ  Doors of aluminium. Specifications  ГОСТ 23747-88


ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР  ДВЕРИ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ  ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ  Doors of aluminium. Specifications  ГОСТ 23747-88

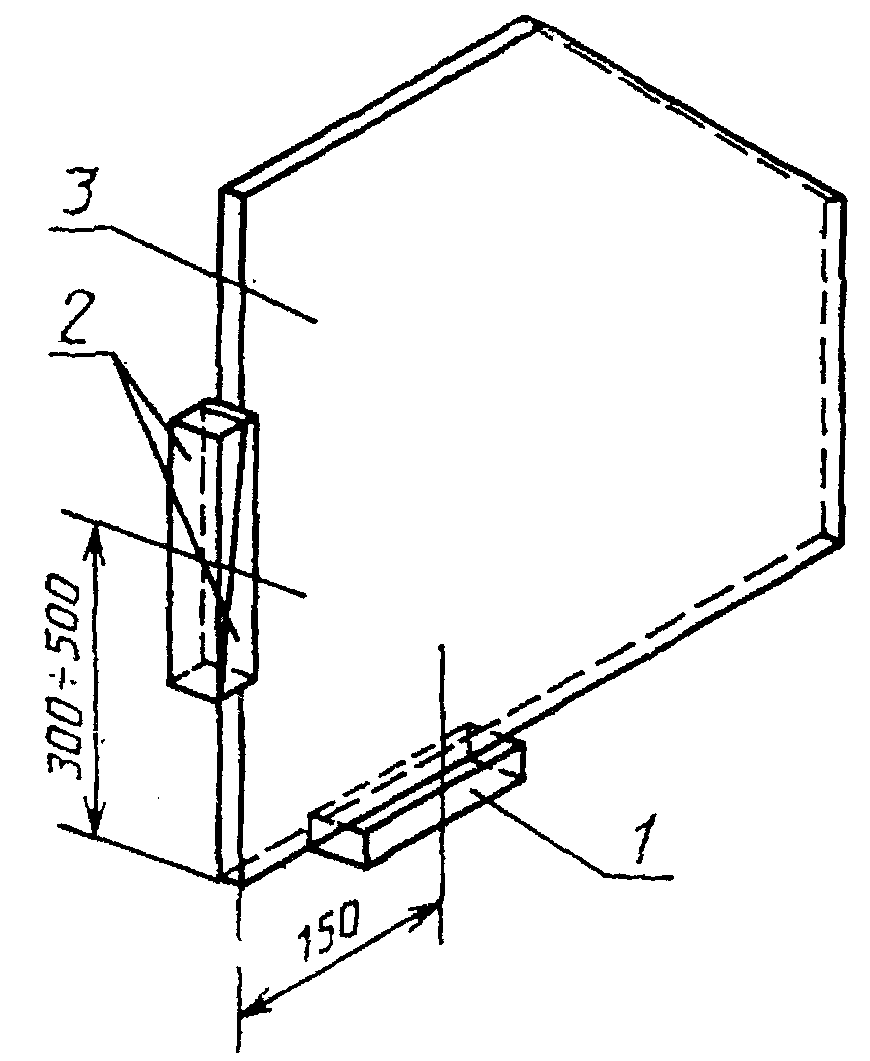

1 - опорная подкладка; 2 - фиксирующая подкладка; 3 - светопрозрачное заполнение; 4 - несветопрозрачное заполнение
Черт. 2
