Утвержден и введен в действие
Постановлением Госстандарта СССР
от 29 июня 1973 г. N 1644
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОФИЛИ СТАЛЬНЫЕ ДЛЯ ОКОННЫХ И ФОНАРНЫХ ПЕРЕПЛЕТОВ И ОКОННЫХ ПАНЕЛЕЙ ПРОМЫШЛЕННЫХ ЗДАНИЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Steel sections for window and lastern transoms and window panels of industrial buildings. Specifications
ГОСТ 7511-73
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712, Изменения N 2, утв. Постановлением Госстандарта СССР от 28.03.1989 N 800, Изменения N 3, утв. Постановлением Госстандарта СССР от 16.10.1990 N 2650)
Группа В22
ОКП 11 0011
(код ОКП введен Изменением N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712)
Взамен ГОСТ 7511-58
Срок действия
с 1 января 1975 года
до 1 января 1980 года
Разработан Украинским научно-исследовательским институтом металлов (УКРНИИМЕТ).
Директор института И.С. Тришевский.
Руководители работы: И.М. Козлова, М.Е. Докторов, И.С. Гринь.
Исполнитель В.А. Гапона.
Центральным научно-исследовательским институтом проектирования стальных конструкций (ЦНИИпроектстальконструкция).
Директор института Н.П. Мельников.
Руководитель работы Я.А. Каплун.
Исполнитель В.В. Березин.
Внесен Министерством черной металлургии СССР.
Зам. министра А.Ф. Борисов.
Подготовлен к утверждению Всесоюзным научно-исследовательским институтом стандартизации (ВНИИС).
И.о. директора А.В. Гличев.
Настоящий стандарт распространяется на горячекатаные и гнутые профили, предназначенные для изготовления оконных и фонарных переплетов и оконных панелей промышленных зданий.
Абзац исключен. - Изменение N 2, утв. Постановлением Госстандарта СССР от 28.03.1989 N 800.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1а. По точности профилирования гнутые профили изготовляют:
А - высокой точности;
В - обычной точности.
(пункт 1.1а введен Изменением N 2, утв. Постановлением Госстандарта СССР от 28.03.1989 N 800)
1.1. Размеры и форма сечений горячекатаных профилей N 1 - 6 должны соответствовать указанным на черт. 1 - 6.

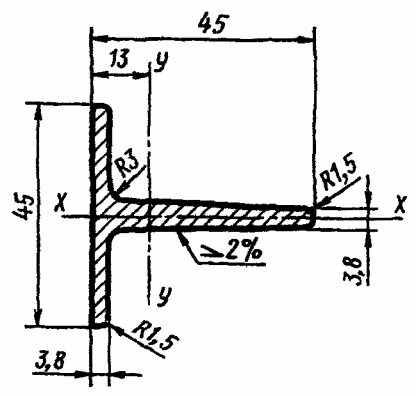

Профиль N 1
Черт. 1

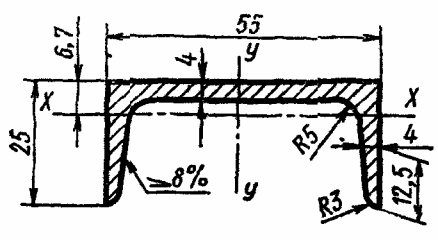

Профиль N 5
Черт. 5

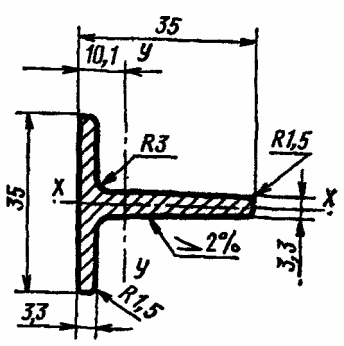

Профиль N 6
Черт. 6
Черт. 2 - 4. Исключены. - Изменение N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712.
1.2. Предельные отклонения размеров, площадь поперечного сечения, масса 1 м и справочные значения моментов инерции и сопротивления горячекатаных профилей должны соответствовать указанным в табл. 1.
Таблица 1
-----T-----------------------T-----T-----T------------------------
Номер¦ Предельные отклонения ¦Пло- ¦Масса¦ Справочные значения
про- ¦ размеров профилей, мм ¦щадь ¦1 м, ¦ моментов инерции и
филя ¦ ¦сече-¦кг ¦ сопротивления
¦ ¦ния, ¦ +------------T-----------
¦ ¦см2 ¦ ¦ х - х ¦ У - У
+---------T-----T-------+ ¦ +------T-----+------T----
¦ Высота ¦Тол- ¦Ширина ¦ ¦ ¦I , ¦W , ¦I , ¦W ,
¦ ¦щина ¦ ¦ ¦ ¦ x ¦ x ¦ y ¦ y
¦ ¦ ¦ ¦ ¦ ¦см4 ¦см3 ¦см4 ¦см3
-----+---------+-----+-------+-----+-----+------+-----+------+----
1 ¦+/- 1,5 ¦+0,3 ¦+/- 1,0¦3,88 ¦3,05 ¦1,78 ¦0,97 ¦16,39 ¦5,95
¦ ¦-0,5 ¦ ¦ ¦ ¦ ¦ ¦ ¦
-----+---------+ ¦ +-----+-----+------+-----+------+----
Профили номеров 2 - 4. Исключены. - Изменение N 1, утв.
Постановлением Госстандарта СССР от 31.07.1984 N 2712.
5 ¦+/- 1,0 ¦ ¦ ¦3,63 ¦2,85 ¦2,88 ¦1,28 ¦6,69 ¦2,09
-----+ ¦ ¦ +-----+-----+------+-----+------+----
6 ¦ ¦ ¦ ¦2,42 ¦1,90 ¦1,17 ¦0,67 ¦2,66 ¦1,07
Примечание. Исключено. - Изменение N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712.
Условные обозначения к табл. 1 и 2:
W - момент сопротивления;
I - момент инерции.
Пример условного обозначения профиля N 5:
Профиль N 5 ГОСТ 7511-73
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712)
1.3. Смещение стенок относительно полок профилей N 5 и 6 не должно превышать предельных отклонений по ширине полки.
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712)
1.4. Уклон наружной грани каждой полки для профиля N 1 не должен превышать 1,5%; кривизна стенки по высоте сечения - 0,6 мм; притупление наружных кромок полок - 1,2 мм.
1.5. Размеры и форма сечений гнутых профилей должны соответствовать указанным на черт. 7 - 12.

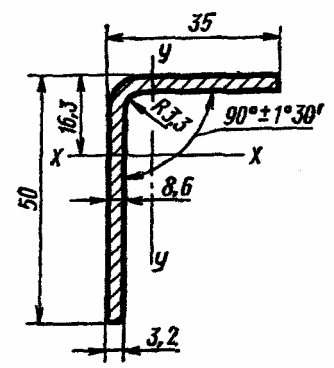

Профиль N 7
Черт. 7
Профиль N 8
Черт 8
Чертеж 9 исключен. - Изменение N 2, утв. Постановлением Госстандарта СССР от 28.03.1989 N 800.

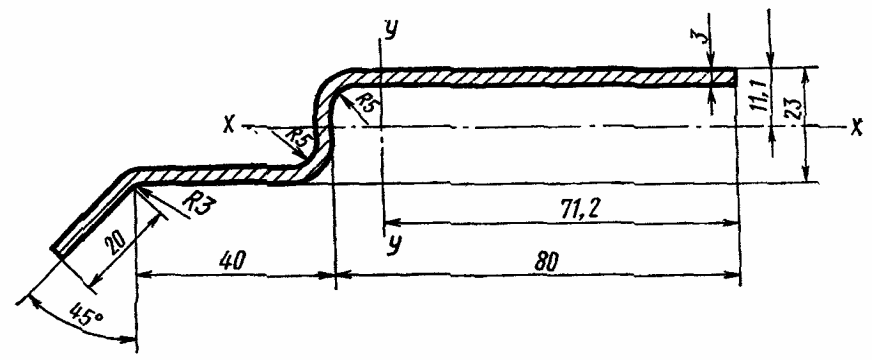

Профиль N 10
Черт. 10
Чертеж 11. Исключен. - Изменение N 2, утв. Постановлением Госстандарта СССР от 28.03.1989 N 800.

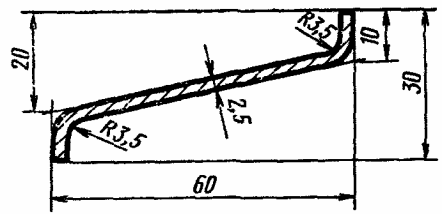

Профиль N 12
Черт. 12
1.6. Предельные отклонения размеров, площадь поперечного сечения, масса 1 м и справочные значения моментов инерции и сопротивления гнутых профилей N 7, 8 и 10 должны соответствовать указанным в табл. 2 и на черт. 7, 8 и 10.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 28.03.1989 N 800)
Таблица 2
-----T---------------------T-----T----T---------------------------
Номер¦Размеры и предельные ¦Пло- ¦Мас-¦Справочные значения момен-
про- ¦ отклонения, мм ¦щадь ¦са ¦тов инерции и сопротивления
филя +----------T----------+сече-¦1 м,+---------------T-----------
¦обычной ¦высокой ¦ния, ¦кг ¦ х - х ¦ У - У
¦точности ¦точности ¦см2 ¦ +--------T------+------T----
¦ ¦ ¦ ¦ ¦I , ¦W , ¦I , ¦W ,
¦ ¦ ¦ ¦ ¦ x ¦ x ¦ y ¦ y
¦ ¦ ¦ ¦ ¦см4 ¦см3 ¦см4 ¦см3
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от
28.03.1989 N 800)
-----+----------+----------+-----+----+--------+------+------+----
7 ¦- ¦35 +/- 1,0¦2,60 ¦2,04¦6,77 ¦2,01 ¦2,81 ¦1,07
¦ ¦50 +/- 1,0¦ ¦ ¦ ¦ ¦ ¦
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от
31.07.1984 N 2712)
-----+----------+----------+-----+----+--------+------+------+----
8 ¦10 +/- 1,0¦10 +/- 1,0¦5,52 ¦4,33¦40,45 ¦7,38 ¦21,96 ¦4,52
¦70 +/- 2,0¦70 +/- 1,5¦ ¦ ¦ ¦ ¦ ¦
Профиль N 9. Исключен. - Изменение N 2, утв. Постановлением
Госстандарта СССР от 28.03.1989 N 800.
-----+----------+----------+-----+----+--------+------+------+----
10 ¦ +5,0 ¦ +3,0 ¦4,66 ¦3,66¦5,60 ¦2,15 ¦68,50 ¦9,63
¦20 ¦20 ¦ ¦ ¦ ¦ ¦ ¦
¦ -1,0 ¦ -1,0 ¦ ¦ ¦ ¦ ¦ ¦
¦80 +/- 2,5¦80 +/- 1,5¦ ¦ ¦ ¦ ¦ ¦
1.7. Предельные отклонения размеров, площадь поперечного сечения и масса 1 м гнутого профиля N 12 должны соответствовать указанным в табл. 3 и на черт. 12.
(в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 28.03.1989 N 800)
Таблица 3
--------T-------------------------T----------------T--------------
Номер ¦ Размер и предельное ¦ Площадь ¦ Масса 1 м, кг
профиля ¦ отклонение, мм ¦ сечения, см2 ¦
--------+-------------------------+----------------+--------------
12 ¦ 10 +/- 1,0 ¦ 2,0 ¦ 1,57
(таблица 3 в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 28.03.1989 N 800)
Пункт 1.8. Исключен. - Изменение N 2, утв. Постановлением Госстандарта СССР от 28.03.1989 N 800.
1.9. Площадь поперечного сечения, масса 1 м и справочные значения моментов инерции и сопротивления профиля вычислены по номинальным размерам. При вычислении массы 1 м профиля плотность стали принята равной 7,85 г/см3.
1.10. Горячекатаные профили изготовляются длиной от 1,8 до 10 м, гнутые - от 4 до 12 м.
1.11. Профили изготовляются:
мерной длины;
кратной мерной длины;
немерной длины.
По соглашению сторон допускается изготовление профилей ограниченной длины в пределах немерной.
Длина горячекатаных профилей, порезанных на прессах, измеряется без учета смятой части.
(п. 1.11 в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 28.03.1989 N 800)
Примечание. Исключено. - Изменение N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712.
1.12. При изготовлении профилей немерной длины допускается наличие остатка в количестве не более 10% массы партии.
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712)
1.13. Предельные отклонения по длине мерной и кратной мерной длины не должны превышать:
+40 мм для профилей длиной до 7 м, +5 мм на каждый метр свыше 7 м - для высокой точности порезки;
+80 мм для профилей длиной свыше 7 м - для обычной точности порезки.
(п. 1.13 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712, Изменения N 2, утв. Постановлением Госстандарта СССР от 28.03.1989 N 800)
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Общие технические требования - по ГОСТ 535-88 и ГОСТ 11474-76.
(в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712, Изменения N 2, утв. Постановлением Госстандарта СССР от 28.03.1989 N 800)
2.2. Профили должны изготовляться из стали марки Ст3кп с химическим составом и нормируемыми показателями для горячекатаных профилей - 2 категории ГОСТ 535-88, для гнутых профилей - 4 категории ГОСТ 16523-89, 2 категории ГОСТ 14637-89.
Допускается изготовление профилей из стали других марок.
(п. 2.2 в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 16.10.1990 N 2650)
2.3. Скручивание горячекатаных профилей не допускается.
2.4. Скручивание гнутых профилей не должно превышать 1° на 1 м.
Общее скручивание гнутых профилей не должно превышать произведения допускаемого скручивания 1 м на длину профиля в метрах, но не более 10°.
2.5. Кривизна профилей на 1 м не должна превышать:
2 мм - для горячекатаных;
1 мм - для гнутых.
Примечание. Исключено. - Изменение N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712.
2.6. Волнистость гнутых профилей по кромкам не должна превышать 2 мм на 1 м.
3. ПРАВИЛА ПРИЕМКИ
3.1. Правила приемки - по ГОСТ 535-88 и ГОСТ 11474-76.
(п. 3.1 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712, Изменения N 2, утв. Постановлением Госстандарта СССР от 28.03.1989 N 800)
Пункт 3.2. Исключен. - Изменение N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712.
4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Контроль размеров поперечного сечения горячекатаных профилей производят на расстоянии 300 мм от торцов, гнутых профилей - на расстоянии 300 мм при поштучном профилировании и 50 мм при непрерывном профилировании.
Пункты 4.2 - 4.6. Исключены. - Изменение N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712.

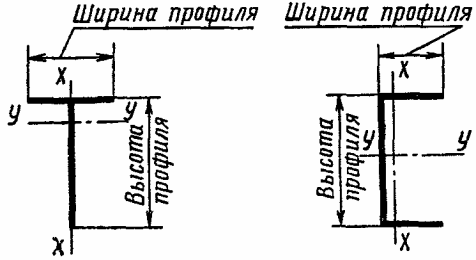

4.7. Схема измерения высоты и ширины профилей представлена на черт. 13.
Черт. 13
(чертеж 13 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712)
4.8. Методы испытаний - по ГОСТ 535-88 и ГОСТ 11474-76.
(п. 4.8 введен Изменением N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712, в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 28.03.1989 N 800)
4.9. Геометрические размеры и форму профилей проверяют при помощи измерительных инструментов по ГОСТ 162-90, ГОСТ 166-89, ГОСТ 427-75, ГОСТ 4126-82, ГОСТ 5378-88, ГОСТ 6507-78, ГОСТ 7502-80.
(п. 4.9 введен Изменением N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712, в ред. Изменения N 3, утв. Постановлением Госстандарта СССР от 16.10.1990 N 2650)
4.10. Размеры профилей, для которых не установлены предельные отклонения, на готовом профиле не контролируют. Они обеспечиваются технологией изготовления.
Контроль толщины полок профиля N 1 проводится по калибрам валков.
(п. 4.10 введен Изменением N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712)
5. МАРКИРОВКА, УПАКОВКА И ТРАНСПОРТИРОВАНИЕ
5.1. Упаковка, маркировка, транспортирование и хранение - по ГОСТ 535-88 и ГОСТ 11474-76.
(п. 5.1 в ред. Изменения N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712, в ред. Изменения N 2, утв. Постановлением Госстандарта СССР от 28.03.1989 N 800)
Пункт 5.2. Исключен. - Изменение N 1, утв. Постановлением Госстандарта СССР от 31.07.1984 N 2712.
