ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ПОДОКОННЫЕ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
Reinforced concrete window boards for production buildings. Design and dimensions
ГОСТ 8484-82
Группа Ж33
ОКП 58 9420
Взамен ГОСТ 8484-71,
кроме типов и основных
размеров плит
Дата введения
1 июля 1983 года
Разработан Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР.
Исполнители: Ц.Б. Абрамович (руководитель темы); Г.М. Смилянский, канд. техн. наук; В.А. Хвостов.
Внесен Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР.
Директор Ю.Н. Хромец.
1. Настоящий стандарт распространяется на подоконные железобетонные плиты (далее - плиты), предназначаемые для применения в оконных проемах стен производственных зданий, и устанавливает конструкцию и размеры плит.
2. Плиты должны удовлетворять требованиям ГОСТ 6785-68 и настоящего стандарта.
3. Конструкция и размеры плит должны приниматься в соответствии с рабочей документацией, приведенной в обязательном Приложении 1.
4. Изготовление арматурных стенок следует производить контактной точечной сваркой в соответствии с требованиями ГОСТ 14098-68, ГОСТ 10922-75 и СН 393-78.
Дуговая сварка крестообразных соединений не допускается.
5. Толщина защитного слоя бетона для арматурных сеток обеспечивается фиксаторами из бетона, пластмассы или других неметаллических материалов.
6. Примеры расположения подоконных плит в оконных проемах стен из железобетонных панелей, блоков, кирпича и трехслойных металлических панелей с утеплителем из пенополиуретана приведены в справочном Приложении 2.
Приложение 1
Обязательное
Приложение 2
Справочное
СХЕМА УСТАНОВКИ ПОДОКОННЫХ ПЛИТ В ПЛАНЕ

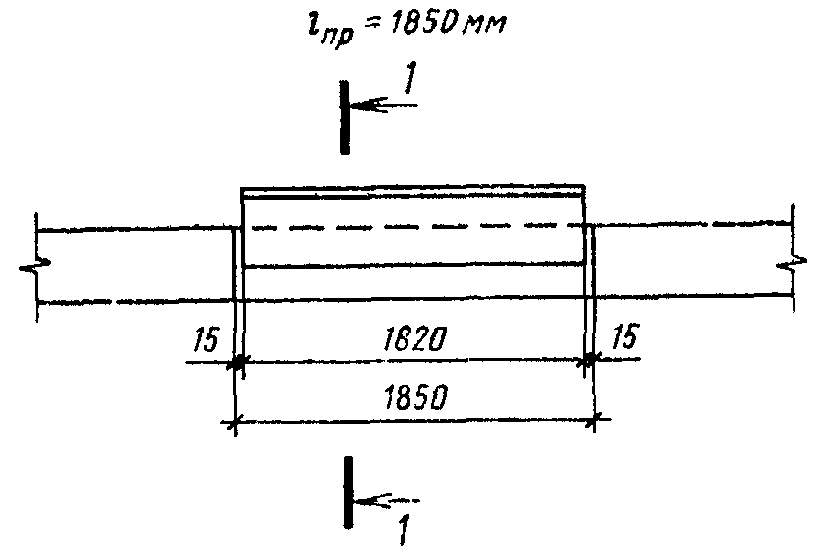

а) Стены из железобетонных панелей, блоков и кирпича при ширине оконного проема:

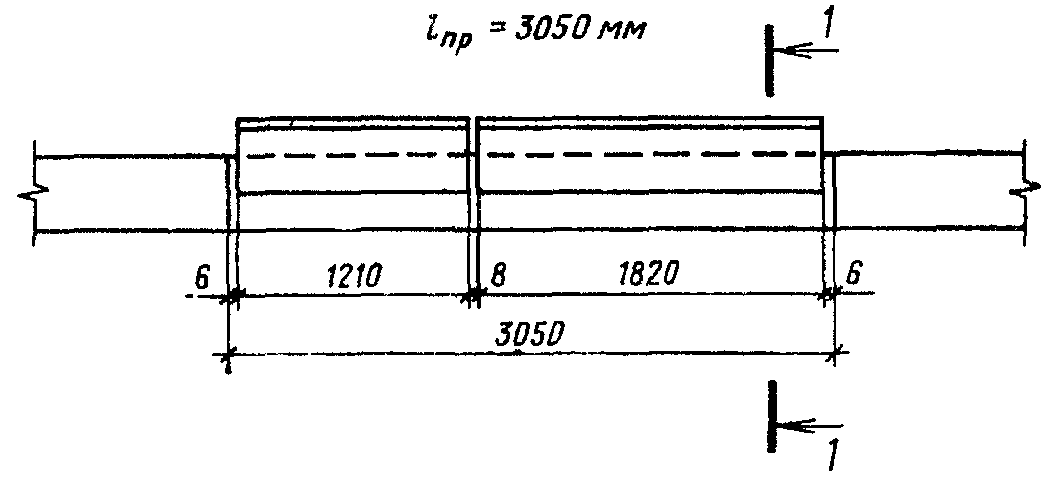

Черт. 1

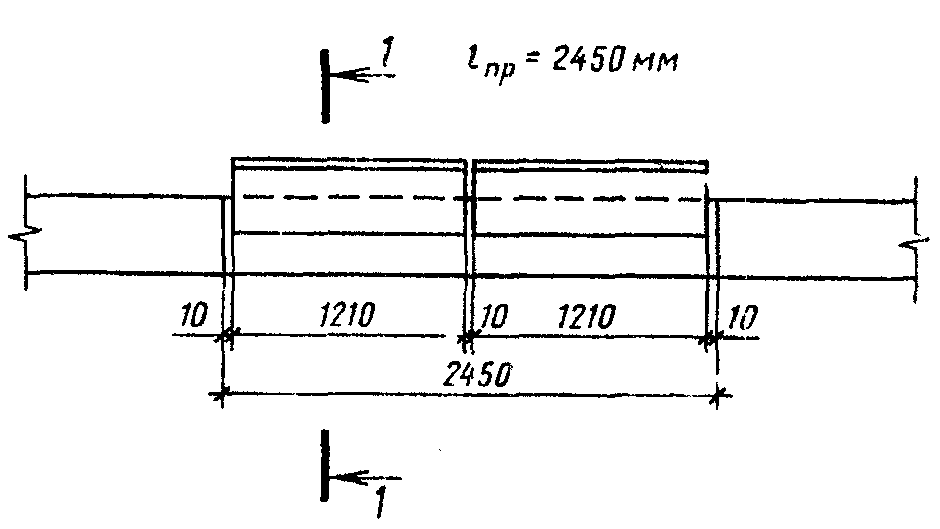

Черт. 2

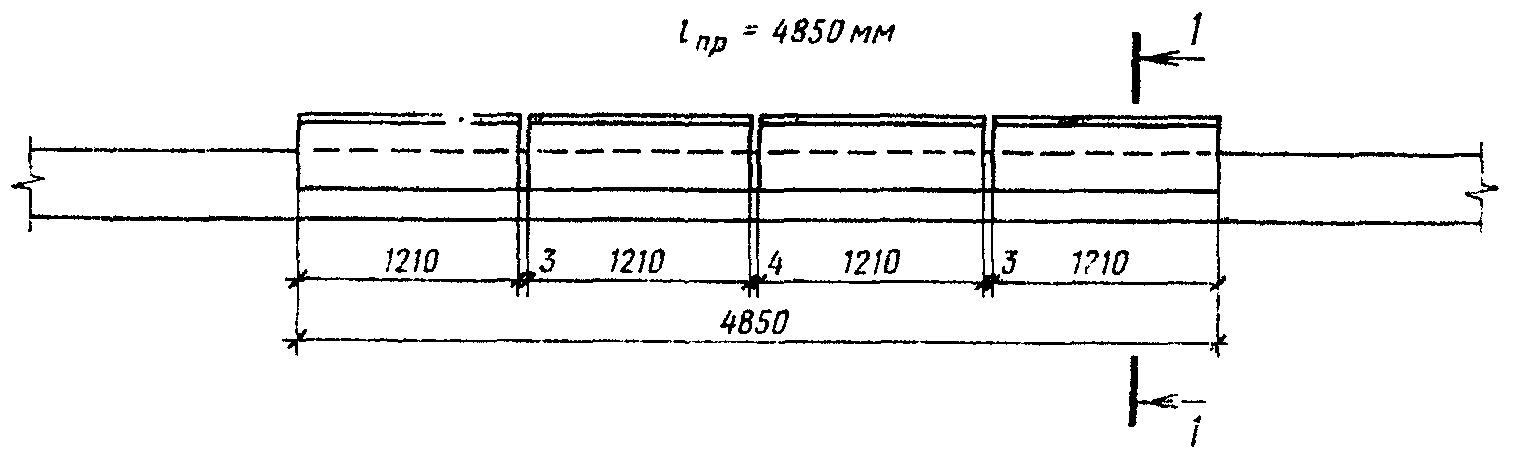

Черт. 3
1. Заполнение проемов условно не показано.
2. Сечение 1 - 1 см. на черт. 9.
Черт. 4
Ленточное остекление

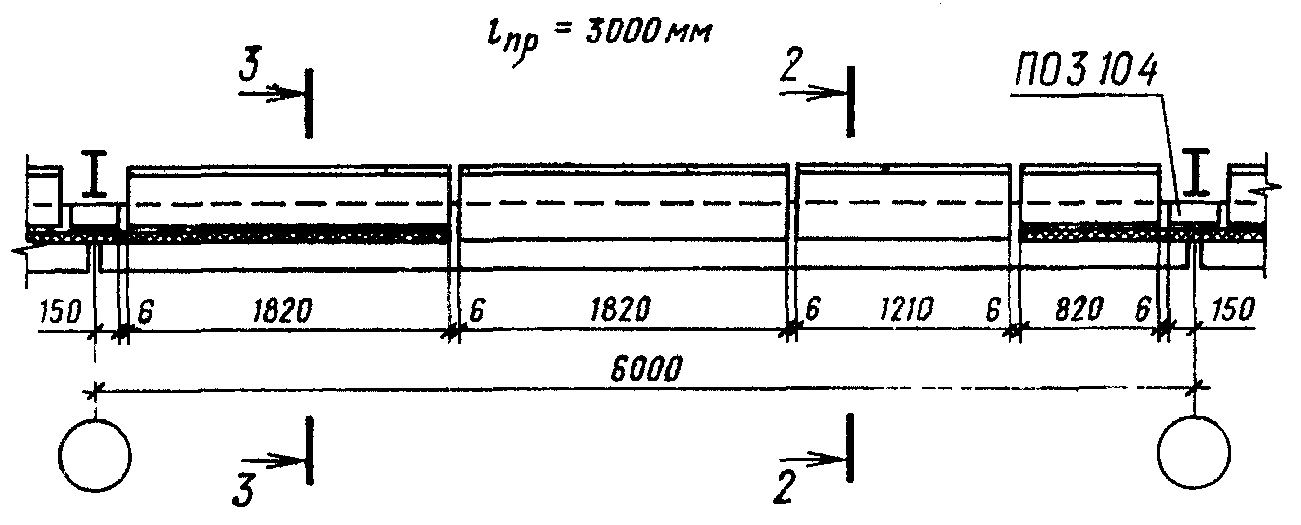

Черт. 5
1. Заполнение проемов условно не показано.
2. Сечение 1 - 1 см. на черт. 9.
б) Стены из трехслойных металлических панелей с утеплителем из пенополиуретана с опиранием их на цокольные железобетонные панели при ширине оконного проема:

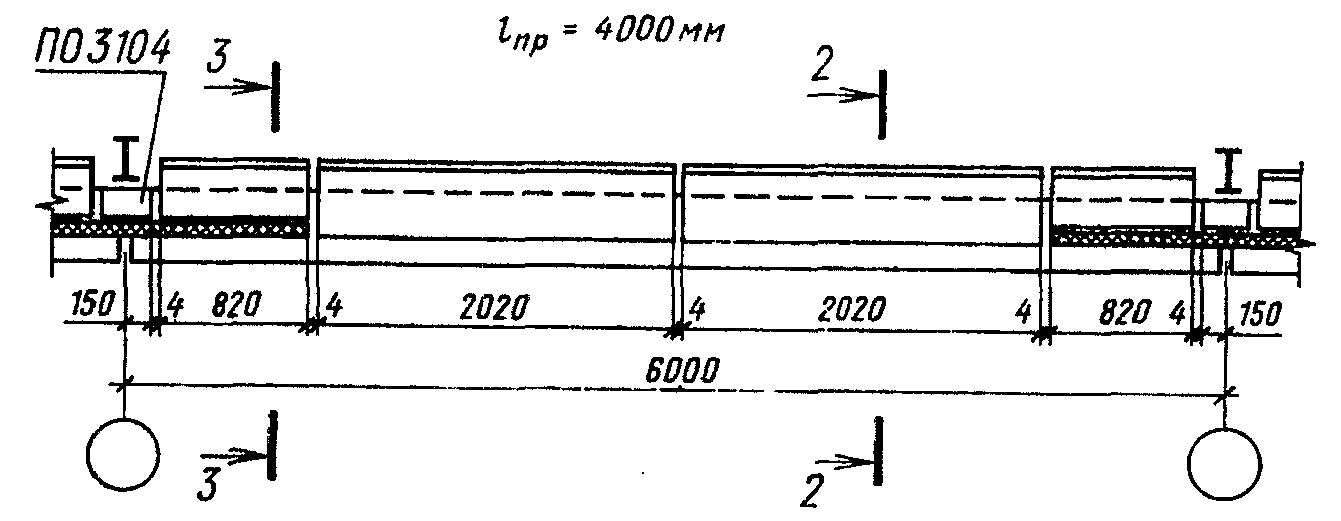

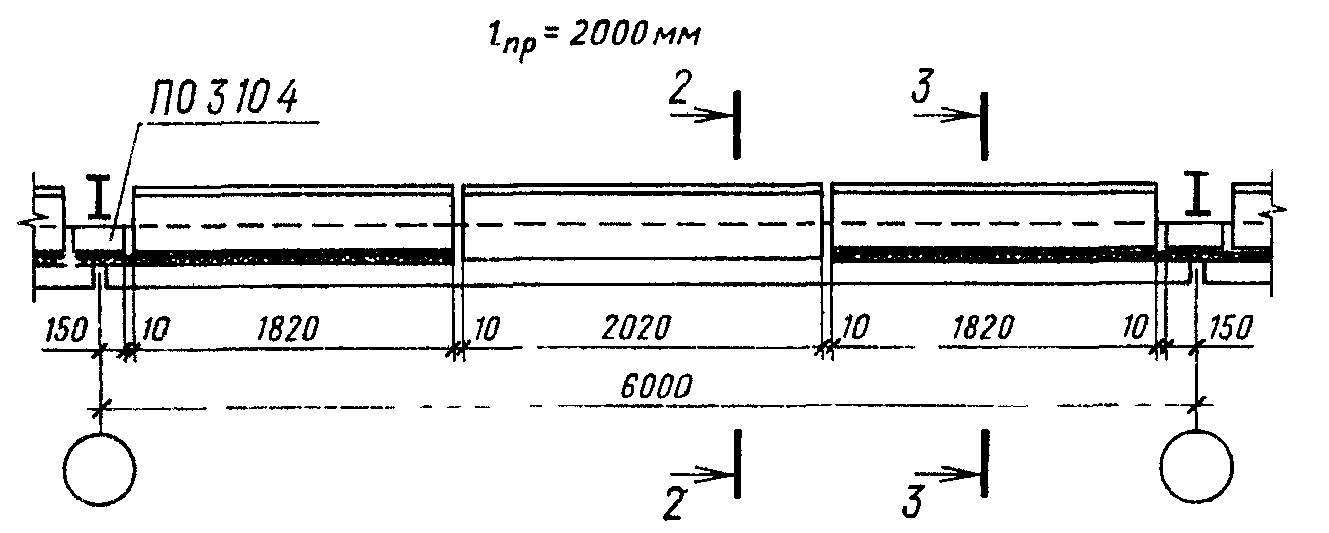

Черт. 6
Черт. 7

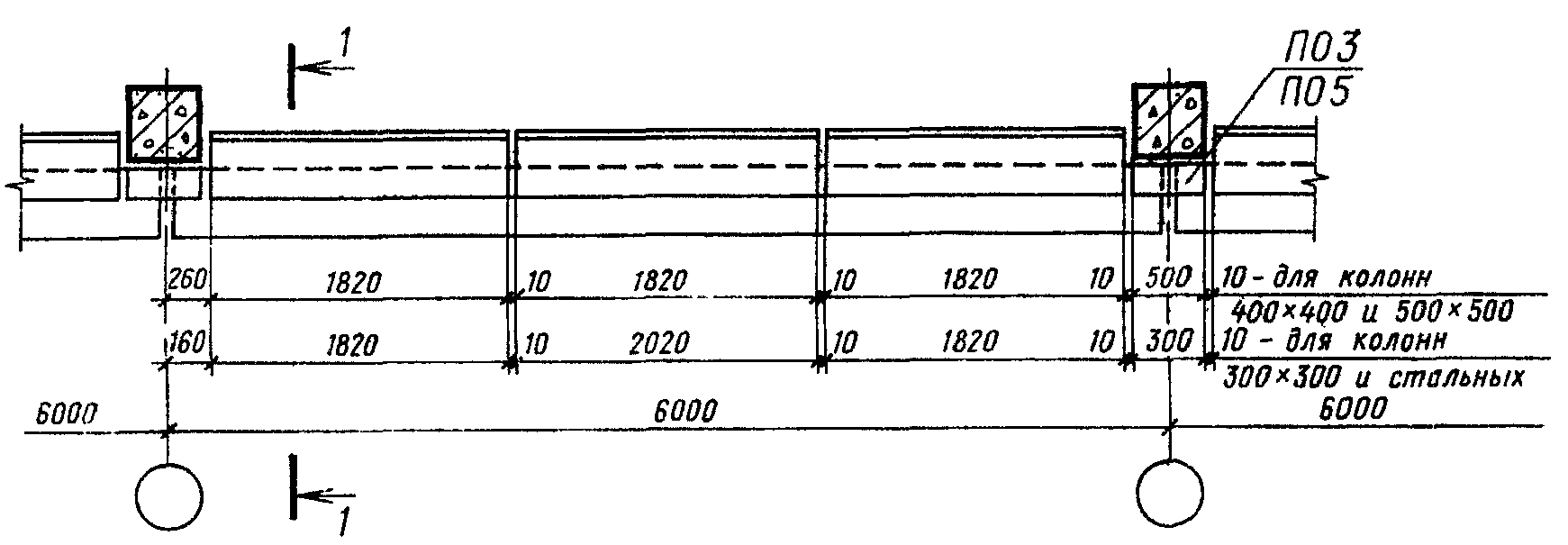

Черт. 8
Сечения 2 - 2 и 3 - 3 см. на черт. 10 и 11.

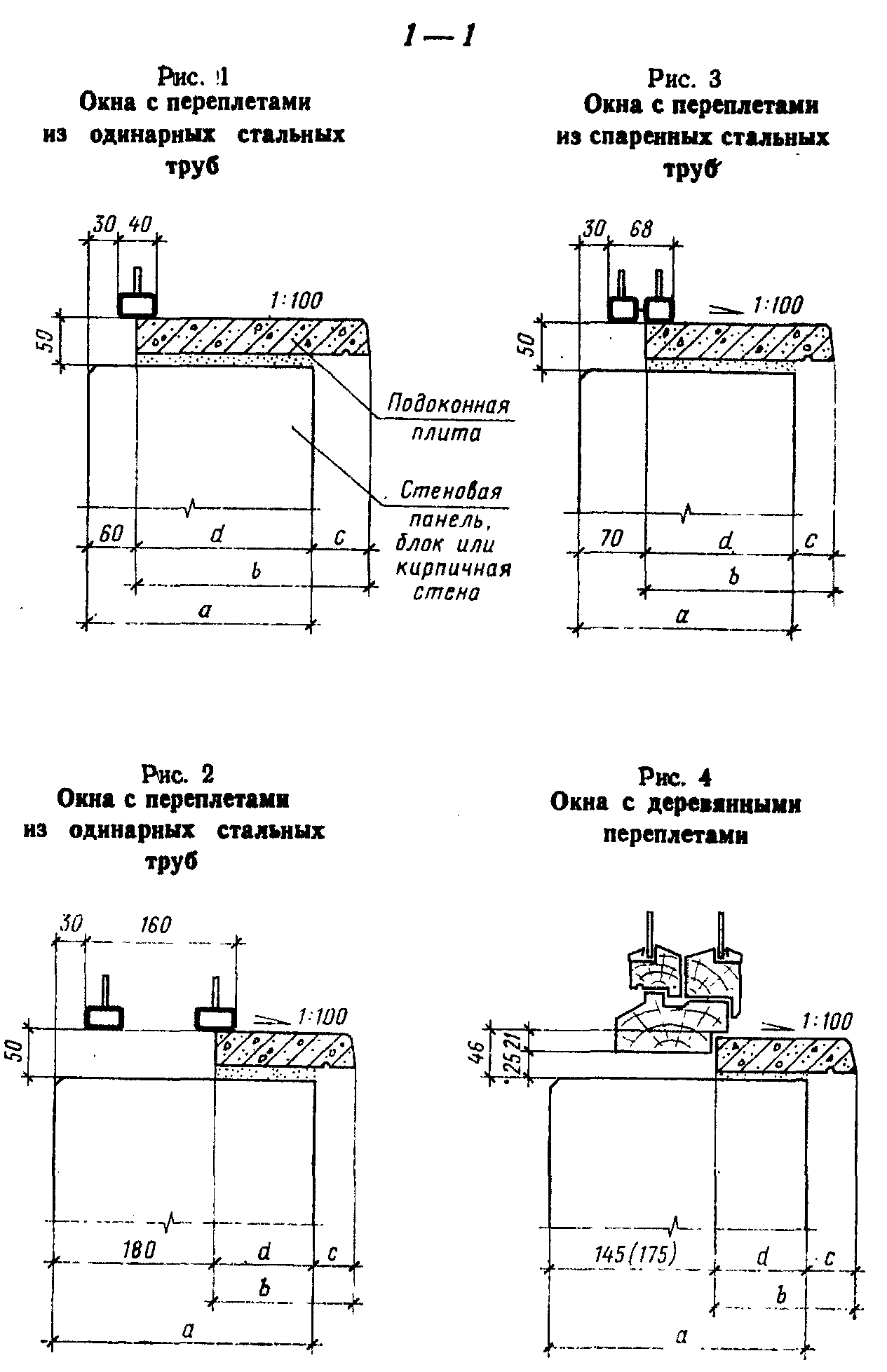

Черт. 9
1. Значения буквенных размеров см. в табл. 1.
2. Размер в скобках на рис. 4 для ширины брусков коробки 124 мм.
К сечению 1 - 1
Таблица 1
Размеры, мм
----T--------------T-----T-----T-----T------T---------------------
Рис.¦Вид остекления¦ a ¦ b ¦ c ¦ d ¦ Примечание
----+--------------+-----+-----+-----+------+---------------------
1 ¦Одинарное ¦200 ¦250 ¦110 ¦140 ¦-
¦ ¦250 ¦300 ¦110 ¦190 ¦
----+--------------+-----+-----+-----+------+---------------------
2 ¦Двойное ¦250 ¦150 ¦80 ¦70 <*>¦-
¦ ¦300 ¦200 ¦80 ¦120 ¦
¦ ¦380 ¦300 ¦100 ¦200 ¦
¦ ¦400 ¦300 ¦80 ¦220 ¦
¦ ¦500 ¦400 ¦80 ¦320 ¦
¦ ¦510 ¦400 ¦70 ¦330 ¦
¦ ¦640 ¦500 ¦40 ¦460 ¦
----+--------------+-----+-----+-----+------+---------------------
3 ¦Одинарное или ¦200 ¦200 ¦70 ¦130 ¦-
¦двойное ¦250 ¦250 ¦70 ¦180 ¦
¦ ¦300 ¦300 ¦70 ¦230 ¦
¦ ¦380 ¦400 ¦90 ¦310 ¦
¦ ¦400 ¦400 ¦70 ¦330 ¦
¦ ¦500 ¦500 ¦70 ¦430 ¦
¦ ¦510 ¦500 ¦60 ¦440 ¦
----+--------------+-----+-----+-----+------+---------------------
4 ¦Одинарное или ¦250 ¦200 ¦95 ¦105 ¦Для окон с шириной
¦двойное ¦300 ¦250 ¦95 ¦155 ¦брусков коробки 94 мм
¦ ¦380 ¦300 ¦65 ¦235 ¦
¦ ¦400 ¦300 ¦45 ¦255 ¦
¦ ¦500 ¦500 ¦145 ¦355 ¦
¦ ¦510 ¦500 ¦135 ¦365 ¦
¦ +-----+-----+-----+------+---------------------
¦ ¦250 ¦150 ¦75 ¦75 <*>¦Для окон с шириной
¦ ¦300 ¦200 ¦75 ¦125 ¦брусков коробки
¦ ¦380 ¦300 ¦95 ¦205 ¦124 мм
¦ ¦400 ¦300 ¦75 ¦225 ¦
¦ ¦500 ¦400 ¦65 ¦335 ¦
¦ ¦510 ¦400 ¦65 ¦335 ¦
¦ ¦640 ¦500 ¦35 ¦465 ¦
-----------------------------------
<*> В местах стыков подоконных плит предусматриваются кронштейны по чертежам узлов окон.

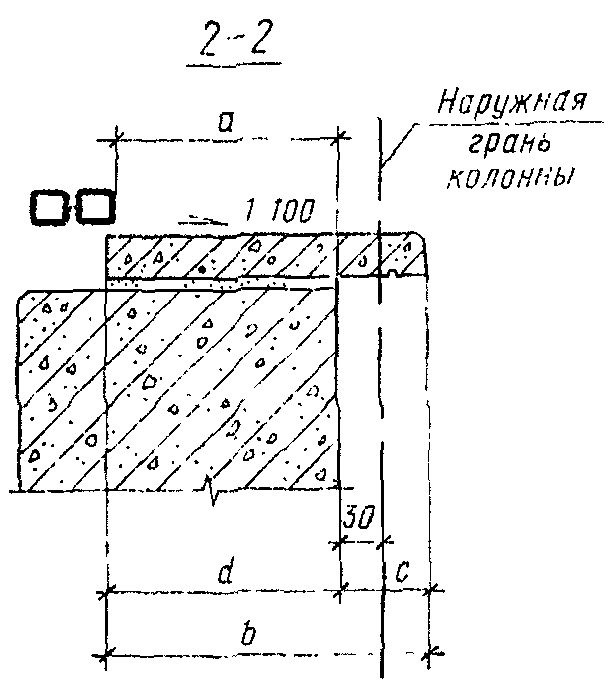

Черт. 10

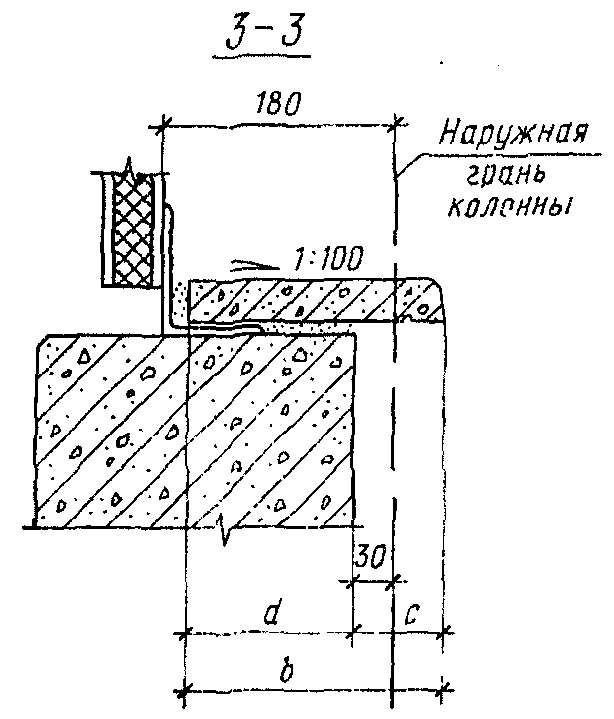

Черт. 11
К сечению 2 - 2
Таблица 2
мм
-----------------T-----------T-----------T-----------T------------
Толщина панелей ¦ a ¦ b ¦ c ¦ d
-----------------+-----------+-----------+-----------+------------
46,6 ¦128,6 ¦200 ¦60 ¦140
¦ +-----------+-----------+
¦ ¦250 ¦110 ¦
-----------------+-----------+-----------+-----------+------------
61,6 ¦143,6 ¦250 ¦80 ¦170
81,6 ¦163,6 ¦250 ¦70 ¦180
91,6 ¦173,6 ¦250 ¦60 ¦190
50 ¦132 ¦250 ¦90 ¦160
80 ¦162 ¦250 ¦70 ¦180
100 ¦182 ¦300 ¦95 ¦205
К сечению 3 - 3
Таблица 3
мм
-----------------T---------------T----------------T---------------
Толщина панелей ¦ b ¦ c ¦ d
-----------------+---------------+----------------+---------------
46,6 ¦200 ¦60 ¦140
+---------------+----------------+
¦250 ¦110 ¦
-----------------+---------------+----------------+---------------
61,6 ¦200 ¦80 ¦120
91,6 ¦200 ¦60 ¦140
81,6 ¦200 ¦70 ¦130
50 ¦200 ¦90 ¦110
80 ¦200 ¦70 ¦130
100 ¦200 ¦95 ¦105
