Утвержден и введен в действие
Постановлением Госстроя СССР
от 13 марта 1984 г. N 22
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДВЕРИ ДЕРЕВЯННЫЕ ДЛЯ ПРОИЗВОДСТВЕННЫХ ЗДАНИЙ
ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ
Wood doors for industrial buildings. Types, construction and dimensions
ГОСТ 14624-84
Группа Ж32
ОКП 53 6138
Взамен ГОСТ 14624-69 и
ГОСТ 17324-71
Срок введения
1 июля 1985 года
Разработан Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР.
Исполнители: М.В. Чепелев (руководитель темы); В.Н. Макарцев, канд. техн. наук; Г.И. Грязнова; В.И. Тихонович; В.К. Юдин; Г.И. Хавалджи, канд. техн. наук; Ю.И. Иванович; Г.В. Левушкин.
Внесен Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (ЦНИИпромзданий) Госстроя СССР.
Директор Ю.Н. Хромец.
Настоящий стандарт распространяется на деревянные внутренние и наружные двери для производственных зданий промышленных и сельскохозяйственных предприятий.
Стандарт не распространяется на двери специального исполнения (трудносгораемые, несгораемые, звукоизолирующие).
1. ТИПЫ И РАЗМЕРЫ
1.1. В зависимости от назначения двери подразделяют на: В - внутренние; Н - наружные.
1.2. В зависимости от конструкции двери подразделяют на следующие типы:
Г - с притвором в четверть, с глухими полотнами;
О - с притвором в четверть, с остекленными полотнами;
К - с остекленными качающимися полотнами.
1.3. Двери типа В изготовляют щитовыми со сплошным или мелкопустотным (решетчатым) заполнением дверных полотен.
1.4. Двери типа Н изготовляют со сплошными щитовыми или рамочными полотнами. Щитовые полотна допускается изготовлять без обшивки или с реечной обшивкой.
Двери типа Н относят к изделиям повышенной влагостойкости.
1.5. Двери типов Г и О изготовляют правыми и левыми, с порогом и без порога. Двери типа К изготовляют только двупольными остекленными.
1.6. Типы и размеры дверных блоков должны соответствовать указанным на черт. 1 и 2. Допускается изготовление дверей с габаритными размерами в модулях по ГОСТ 6629-74 и ГОСТ 24698-81 при конструктивном исполнении по настоящему стандарту.
ТИПЫ И РАЗМЕРЫ ВНУТРЕННИХ ДВЕРЕЙ
Тип Г
Тип О
Тип К
Черт. 1
Примечание. Над схемами дверей указаны координационные размеры высоты и ширины в модулях.
ТИПЫ И РАЗМЕРЫ НАРУЖНЫХ ДВЕРЕЙ
Черт. 2
Примечание. Над схемами дверей указаны координационные размеры высоты и ширины в модулях.
1.7. Размеры полотен и коробок внутренних дверей, форма, размеры элементов и сечений их деталей должны соответствовать указанным на черт. 3, 5, 7, 8, а наружных - на черт. 4, 6, 9, 10 и 11.
РАЗМЕРЫ ПОЛОТЕН ВНУТРЕННИХ ДВЕРЕЙ
Черт. 3
Размеры в мм
-------------------T-----------------------------T----------------
Схемы полотен ¦ Размеры полотен ¦ Размеры стекол
+-----T-----T-----T-----T-----+-------T--------
¦ H ¦ B ¦ h ¦ h ¦ b ¦Высота ¦ Ширина
¦ ¦ ¦ ¦ 1 ¦ ¦ ¦
-------------------+-----+-----+-----+-----+-----+-------+--------
рисунок ¦1800 ¦ 800 ¦ ¦ ¦ ¦ ¦
+-----+-----+-----+-----+-----+-------+--------
¦2000 ¦ 600 ¦ - ¦ - ¦ - ¦ - ¦ -
¦ +-----+ ¦ ¦ ¦ ¦
¦ ¦ 700 ¦ ¦ ¦ ¦ ¦
¦ +-----+ ¦ ¦ ¦ ¦
¦ ¦ 900 ¦ ¦ ¦ ¦ ¦
-------------------+-----+-----+-----+-----+-----+-------+--------
рисунок ¦2000 ¦ 700 ¦1305 ¦ 530 ¦ 480 ¦ 1300 ¦ 475
¦ +-----+ ¦ +-----+ +--------
¦ ¦ 900 ¦ ¦ ¦ 680 ¦ ¦ 675
-------------------+-----+-----+-----+-----+-----+-------+--------
рисунок ¦2000 ¦ 700 ¦1305 ¦ 530 ¦ 480 ¦ 1300 ¦ 475
¦ +-----+ ¦ +-----+ +--------
¦ ¦ 900 ¦ ¦ ¦ 680 ¦ ¦ 675
Примечание. Сечение полотен - на черт. 7 и 8.
РАЗМЕРЫ ПОЛОТЕН НАРУЖНЫХ ДВЕРЕЙ
Черт. 4
Размеры в мм
-------------------T-----------------------------T----------------
Схемы полотен ¦ Размеры полотен ¦ Размеры стекол
+-----T-----T-----T-----T-----+-------T--------
¦ H ¦ B ¦ h ¦ h ¦ b ¦Высота ¦ Ширина
¦ ¦ ¦ ¦ 1 ¦ ¦ ¦
-------------------+-----+-----+-----+-----+-----+-------+--------
рисунок ¦2000 ¦ 800 ¦ - ¦ - ¦ - ¦ - ¦ -
¦ +-----+-----+-----+-----+-------+--------
¦ ¦ 900 ¦ - ¦ - ¦ - ¦ - ¦ -
+-----+-----+-----+-----+-----+-------+--------
¦2300 ¦ 800 ¦ - ¦ - ¦ - ¦ - ¦ -
¦ +-----+-----+-----+-----+-------+--------
¦ ¦ 900 ¦ - ¦ - ¦ - ¦ - ¦ -
-------------------+-----+-----+-----+-----+-----+-------+--------
рисунок ¦2000 ¦ 800 ¦1305 ¦ 530 ¦ 580 ¦ 1300 ¦ 575
¦ +-----+ ¦ +-----+ +--------
¦ ¦ 900 ¦ ¦ ¦ 680 ¦ ¦ 675
+-----+-----+-----+-----+-----+-------+--------
¦2300 ¦ 800 ¦1755 ¦ 380 ¦ 580 ¦ 1750 ¦ 575
¦ +-----+ ¦ +-----+ +--------
¦ ¦ 900 ¦ ¦ ¦ 680 ¦ ¦ 675
Примечание. Сечения полотен - на черт. 9 - 11.
РАЗМЕРЫ КОРОБОК ВНУТРЕННИХ ДВЕРЕЙ
Черт. 5
Размеры в мм
----------------------------T--------T--------T--------T----------
Схемы коробок ¦ H ¦ B ¦ H ¦ B
¦ ¦ ¦ 1 ¦ 1
----------------------------+--------+--------+--------+----------
рисунок ¦ 1871 ¦ 870 ¦ 1805 ¦ 804
+--------+--------+--------+----------
¦ 2071 ¦ 1272 ¦ 2005 ¦ 1206
¦ +--------+ +----------
¦ ¦ 1472 ¦ ¦ 1406
¦ +--------+ +----------
¦ ¦ 1872 ¦ ¦ 1806
----------------------------+--------+--------+--------+----------
рисунок ¦ 2071 ¦ 1472 ¦ 2038 ¦ 1406
¦ +--------+ +----------
¦ ¦ 1872 ¦ ¦ 1806
----------------------------+--------+--------+--------+----------
рисунок ¦ 2071 ¦ 1498 ¦ 2026 ¦ 1408
¦ +--------+ +----------
¦ ¦ 1898 ¦ ¦ 1808
Примечание. Сечения полотен - на черт. 7 и 8.
РАЗМЕРЫ КОРОБОК НАРУЖНЫХ ДВЕРЕЙ
Черт. 6
Размеры в мм
----------------------------T--------T--------T--------T----------
Схемы коробок ¦ H ¦ B ¦ H ¦ B
¦ ¦ ¦ 1 ¦ 1
----------------------------+--------+--------+--------+----------
рисунок ¦ 2085 ¦ 884 ¦ 2005 ¦ 804
¦ +--------+ +----------
¦ ¦ 984 ¦ ¦ 904
+--------+--------+--------+----------
¦ 2385 ¦ 884 ¦ 2305 ¦ 804
¦ +--------+ +----------
¦ ¦ 984 ¦ ¦ 904
----------------------------+--------+--------+--------+----------
рисунок ¦ 2078 ¦ 884 ¦ 2038 ¦ 804
¦ +--------+ +----------
¦ ¦ 984 ¦ ¦ 904
+--------+--------+--------+----------
¦ 2378 ¦ 884 ¦ 2338 ¦ 804
¦ +--------+ +----------
¦ ¦ 984 ¦ ¦ 904
Примечание. Сечения полотен - на черт. 9 - 11.

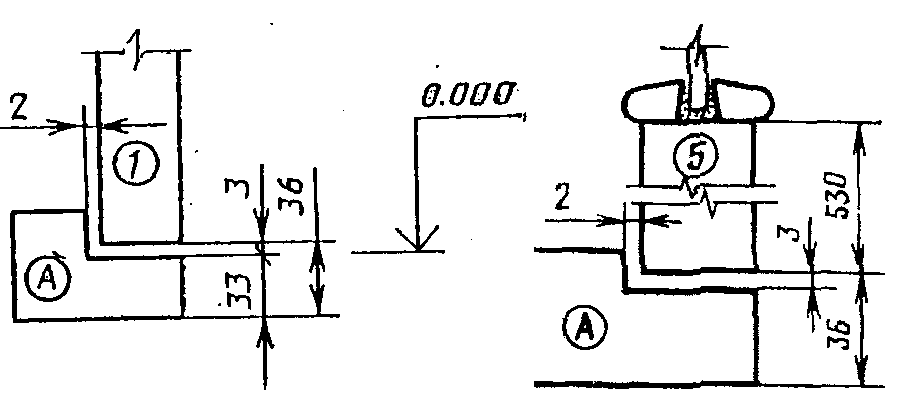

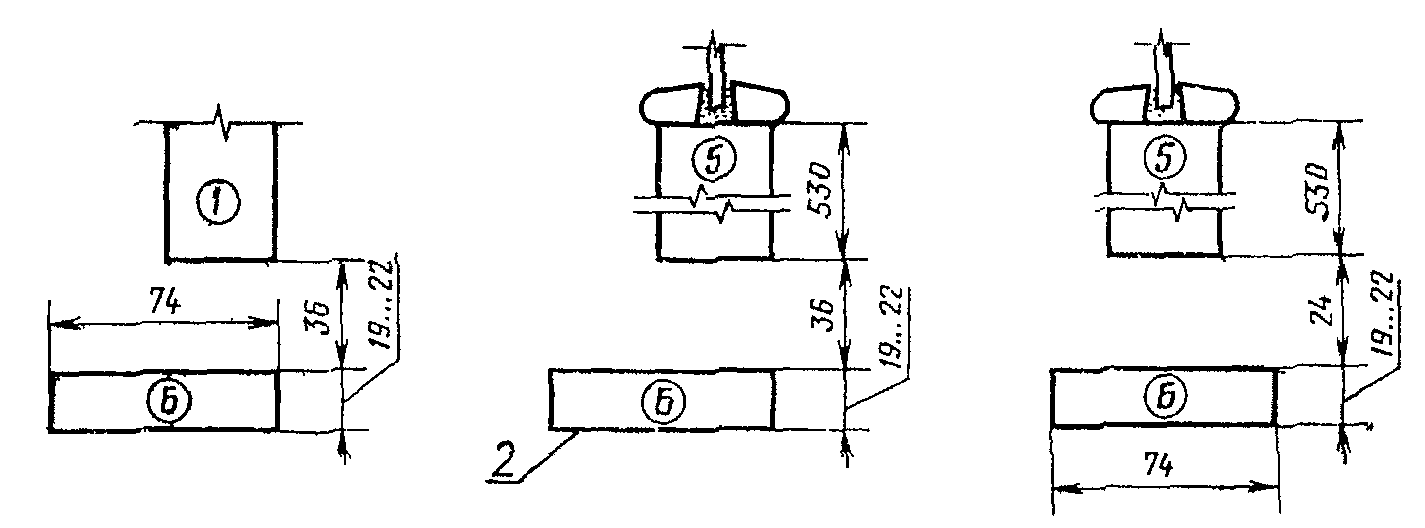

СЕЧЕНИЯ ПО ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ
По верхнему притвору
По боковым притворам
По нижнему притвору с порогом
По среднему притвору
По нижнему притвору без порога
Черт. 7
1 - пружинная петля ППД по ГОСТ 5088-78; 2 - монтажная доска

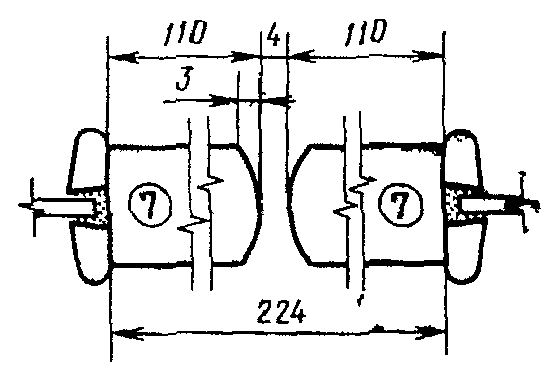

СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ ВНУТРЕННИХ ДВЕРЕЙ
Нащельники показаны для правой двери, для левой - в зеркальном изображении.

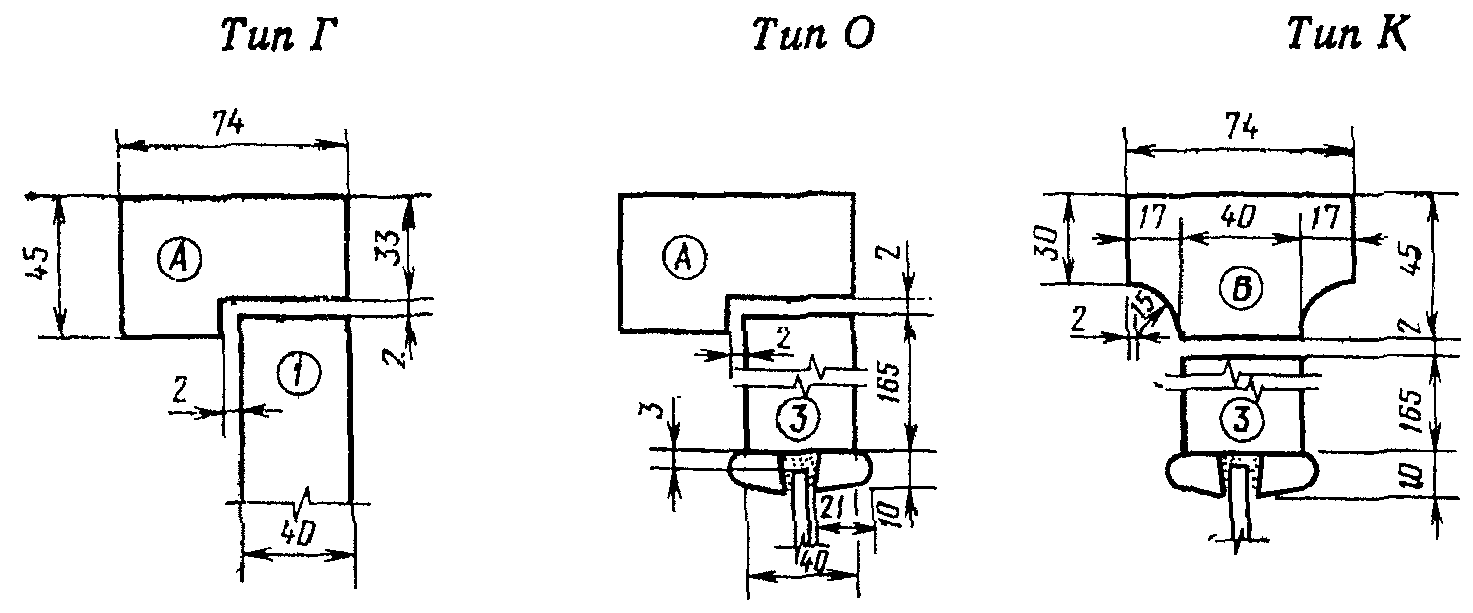

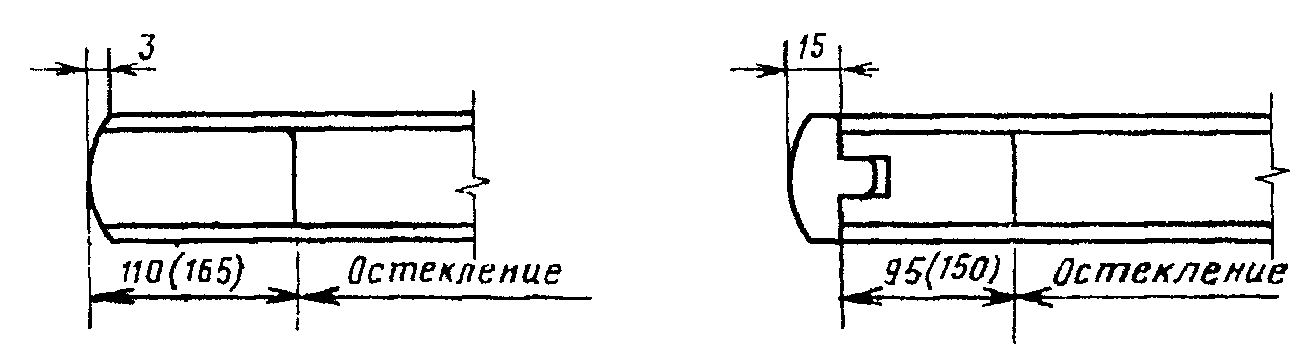

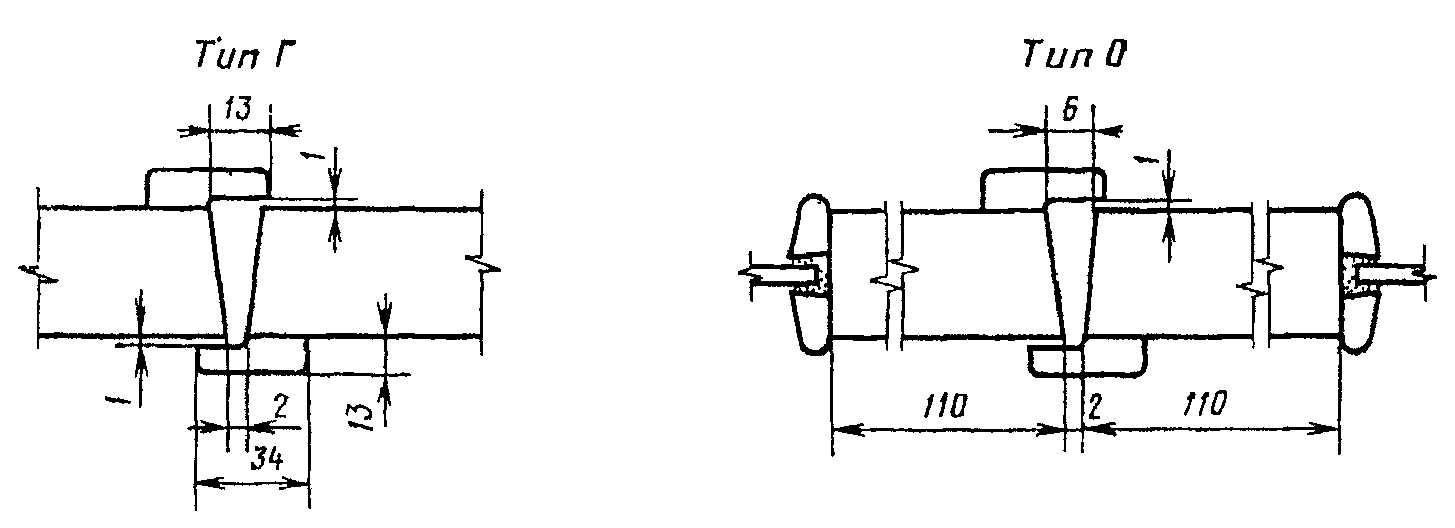

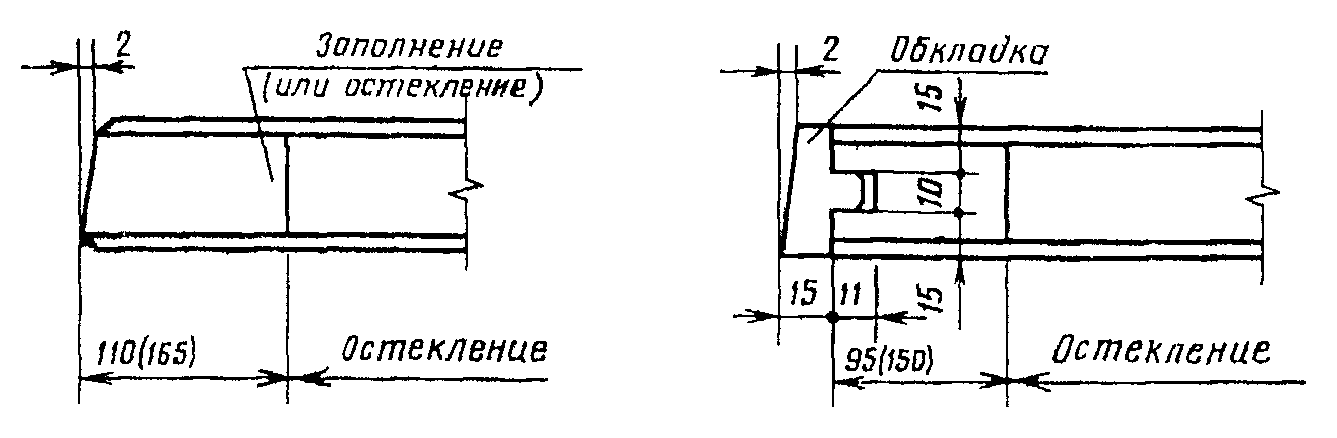

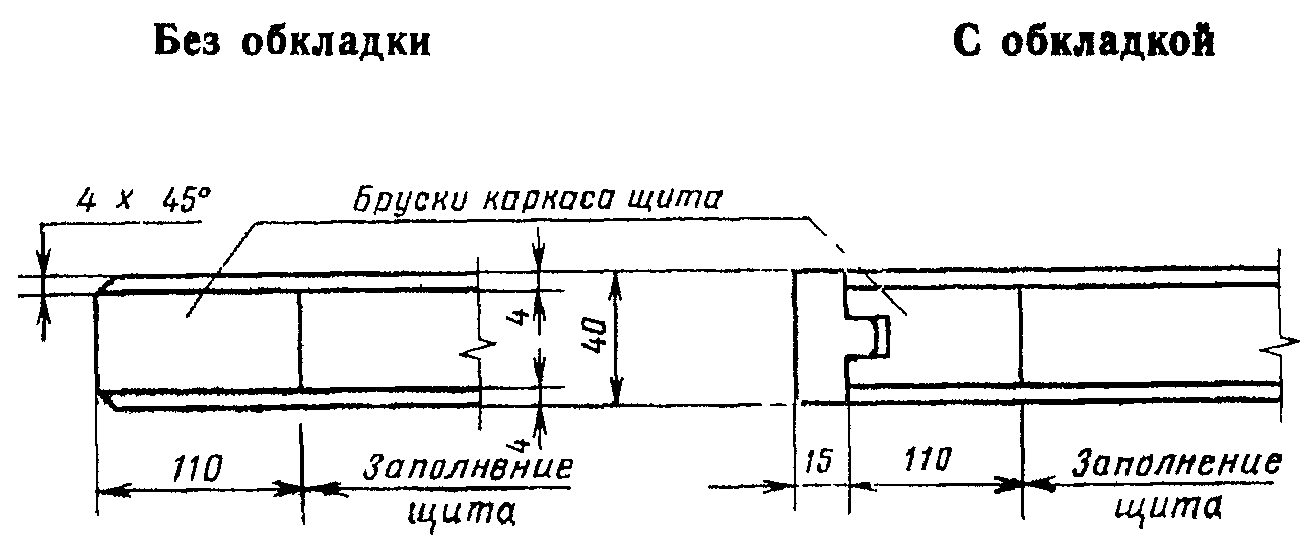

СЕЧЕНИЯ ЭЛЕМЕНТОВ ПОЛОТЕН ПО КРОМКАМ ВНУТРЕННИХ И НАРУЖНЫХ ДВЕРЕЙ
Глухие двери (Тип Г)
Остекленные двери (Тип О)
Двери остекленные с качающимися полотнами (Тип К)
Каркас должен быть собран на сквозной открытый шип.
Черт. 8

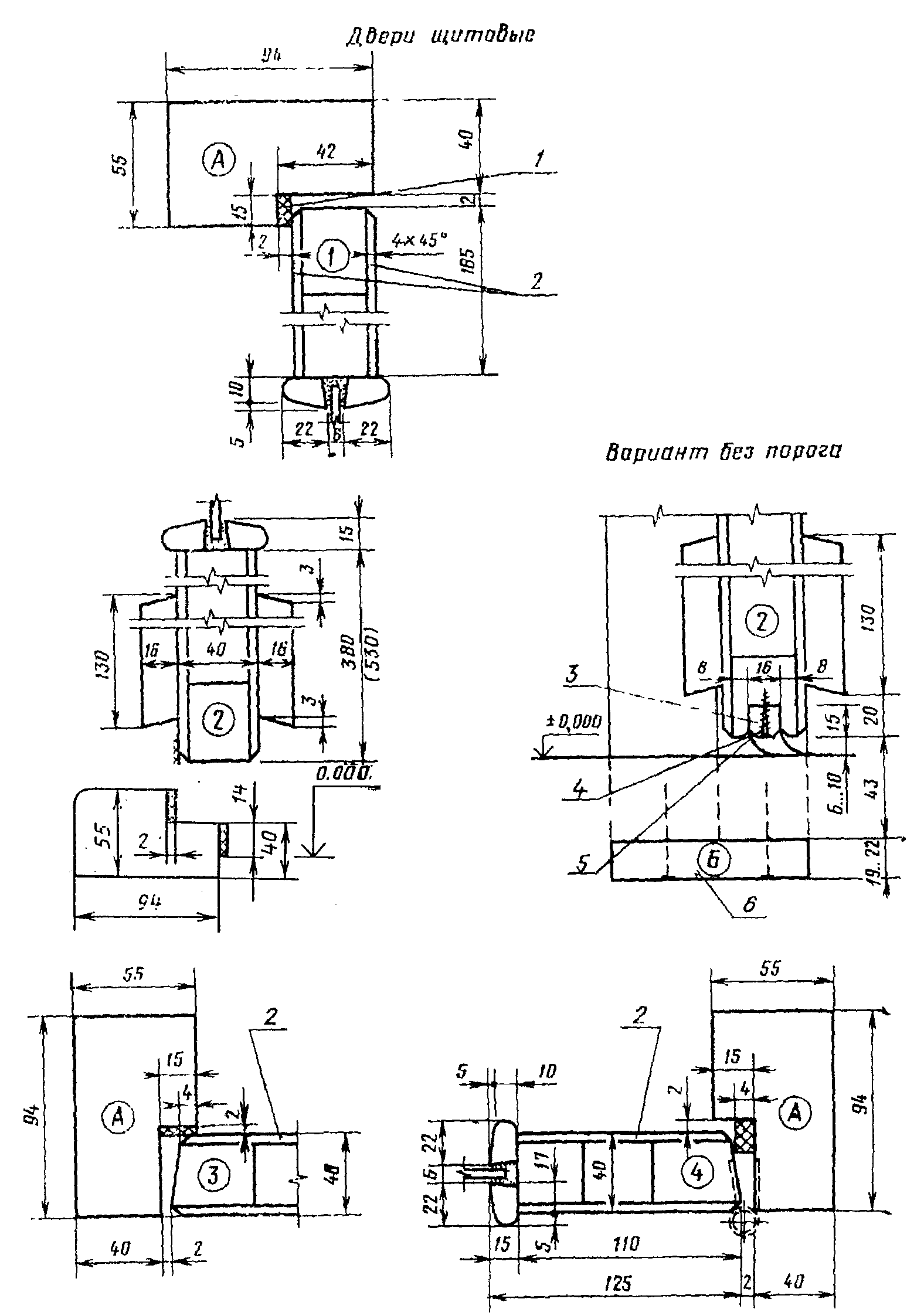

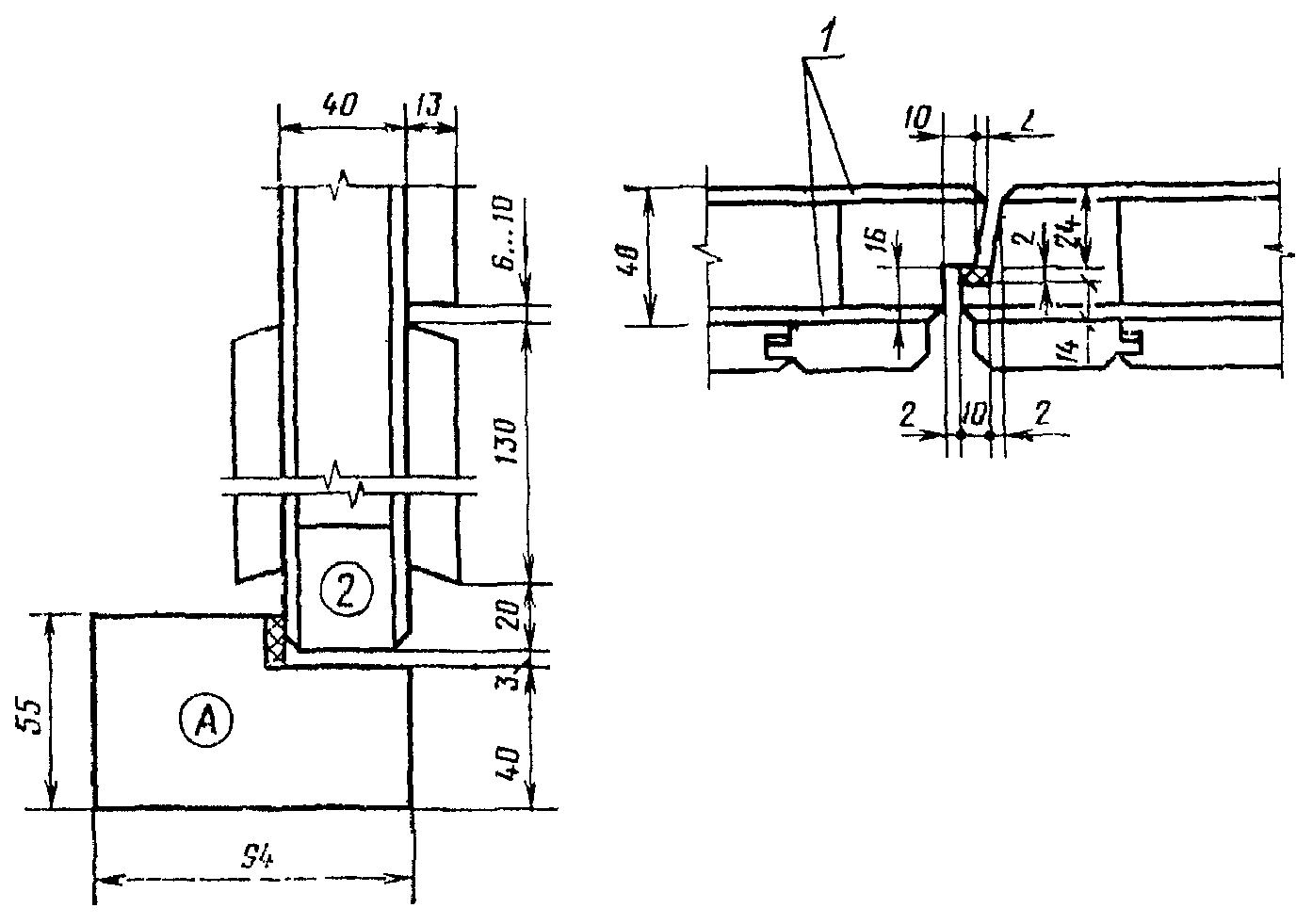

СЕЧЕНИЯ ДЕТАЛЕЙ НАРУЖНЫХ ДВЕРЕЙ
Черт. 9
1 - уплотняющая прокладка по ГОСТ 10174-72; 2 - облицовка ДВП, СТ-500 по ГОСТ 4598-74; 3 - рейка 12 x 12 мм; 4 - прокладка из резины толщиной 2 мм; 5 - шуруп 1-3 x 30 по ГОСТ 1144-80, шаг 200 мм; 6 - монтажная доска

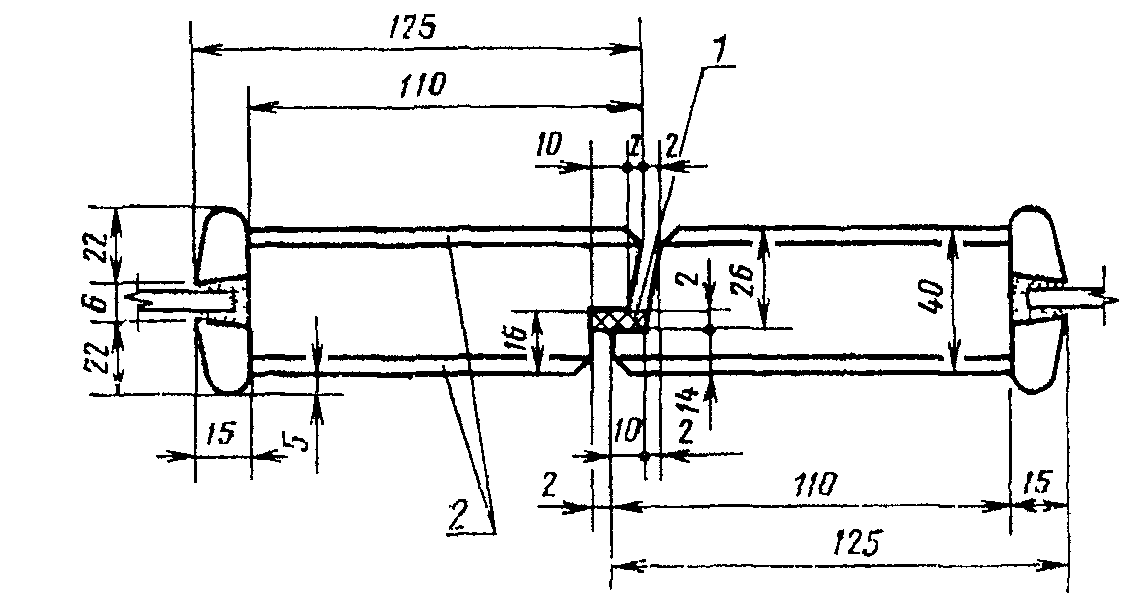

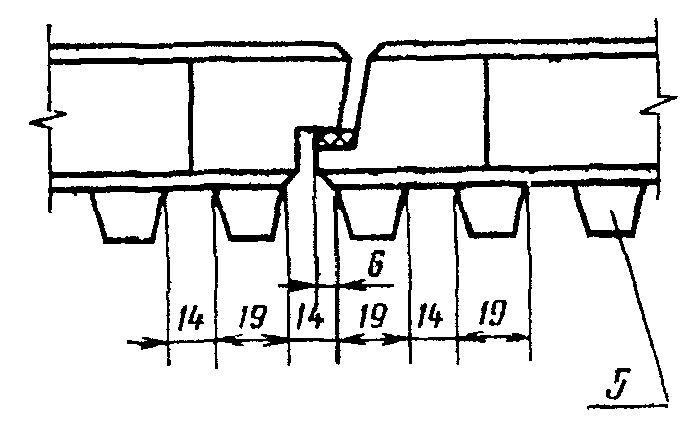

СЕЧЕНИЯ ПО СРЕДНИМ ПРИТВОРАМ
Черт. 10
1 - уплотняющая прокладка по ГОСТ 10174-72; 2 - облицовка ДВП, СТ-500 по ГОСТ 4598-74

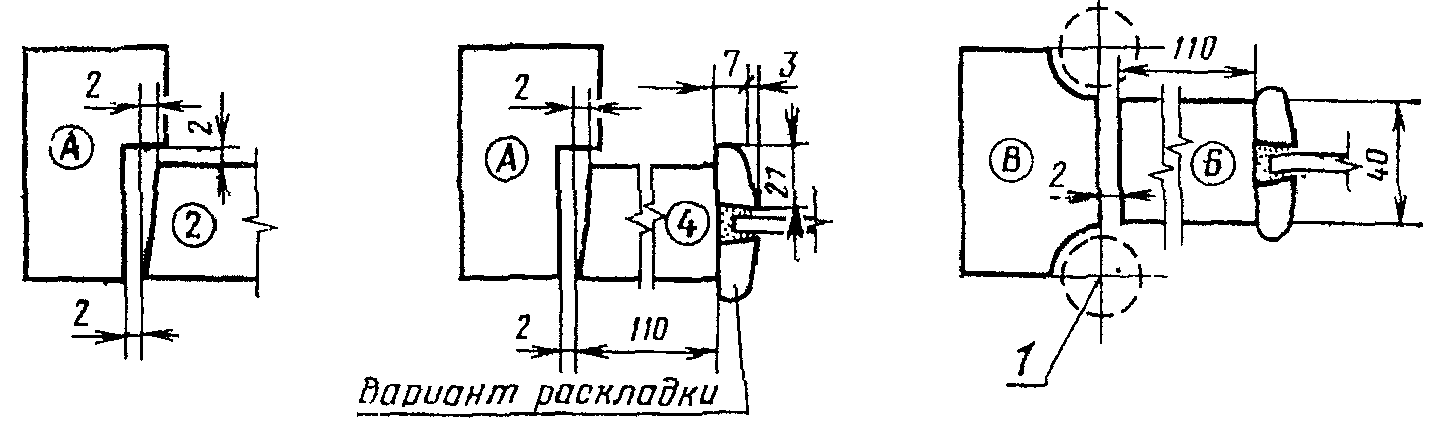

Двери щитовые с обшивкой
Сечение со средним притвором
Вариант с раскладкой
Черт. 11
1 - облицовка ДВП, Т-400 по ГОСТ 4598-74; 2 - обшивка типа 2 по ГОСТ 8242-75; 3 - пергамин по ГОСТ 2697-83; 4 - уплотняющая прокладка по ГОСТ 10174-72; 5 - раскладка типа 1 по ГОСТ 8242-75
Размеры проемов приведены в справочном Приложении 1.
1.8. Устанавливают следующую структуру условного обозначения дверей:
X X X X X X X
¦ ¦ ¦ ¦ ¦ ¦ ¦ Д - Дверь
L---+---+---+---+---+---+-------------------------------------
¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ Назначение двери: В - внутренняя;
¦ ¦ ¦ ¦ ¦ ¦ Н - наружная
L---+---+---+---+---+-------------------------------------
¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ Тип двери: Г - глухая; О - остек-
¦ ¦ ¦ ¦ ¦ ленная; К - качающаяся
L---+---+---+---+-------------------------------------
¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ Размер проема по высоте, дм
L---+---+---+-------------------------------------
¦ ¦ ¦
¦ ¦ ¦ Размер проема по ширине, дм
L---+---+-------------------------------------
¦ ¦
¦ ¦ Л - левая (правая - без обозна-
¦ ¦ чения); П - дверь с порогом;
¦ ¦ Буквы обозначают:
¦ ¦ Р1 и Р2 - типы обшивки
L---+-------------------------------------
¦
¦ Обозначение настоящего стандарта
L-------------------------------------
Пример условного обозначения двери внутренней, глухой, для проема высотой 21 и шириной 9 дм, с правой навеской полотна, с порогом:
ДВГ 19-9 П ГОСТ 14624-84
То же, с левой навеской полотна:
ДВГ 19-9 ЛП ГОСТ 14624-84
То же, наружной, остекленной, для проема высотой 21 и шириной 9 дм, с левой навеской полотна, с порогом:
ДНО 21-9 ЛП ГОСТ 14624-84
То же, двери внутренней, с качающимися полотнами для проема высотой 24 и шириной 15 дм:
ДНК 21-15 Р1 ГОСТ 14624-84
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Двери следует изготовлять в соответствии с требованиями ГОСТ 475-78 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Сплошное и мелкопустотное заполнение щитов полотен выполняют в соответствии с требованиями и схемами, указанными в ГОСТ 6629-74.
Рамочные конструкции остекленных полотен выполняют по ГОСТ 24698-81.
2.3. При повышенных требованиях к прочности следует изготовлять глухие распашные двери со сплошным заполнением щитов деревянными рейками, а при повышенных требованиях к тепло- и звукоизоляции дополнительно следует уплотнять притворы прокладками по ГОСТ 10174-72 или из пористой резины по ГОСТ 7338-77.
2.4. Наружные двери облицовывают древесно-волокнистой плитой марки СТ-500 по ГОСТ 4598-74.
Допускается применять для облицовки щитов наружных дверей древесно-волокнистые плиты марки Т-400 по ГОСТ 4598-74 и клееную фанеру марки ФК по ГОСТ 3916-69, при условии сплошной обшивки полотен профилированными рейками по ГОСТ 8242-75, устанавливаемыми по слою пергамина по ГОСТ 2697-83.
Рейки крепят шурупами по ГОСТ 1144-80 или гвоздями по ГОСТ 4028-63 с антикоррозионным покрытием. Максимальный шаг креплений - 500 мм. Крепления в каждом ряду должны располагаться на одном уровне по всей ширине полотна.
2.5. Нижние части полотен наружных дверей должны быть защищены деревянными планками толщиной 1,3 - 2,5 см по ГОСТ 9590-76, или из сверхтвердых древесноволокнистых плит толщиной 3,2 - 4 мм по ГОСТ 4598-86, тонколистовой оцинкованной стали или алюминия.
Защитные накладки устанавливают на водостойких клеях и на шурупах с головками, имеющими антикоррозионное покрытие, с шагом не более 100 мм.
2.6. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями к торцам вертикальных брусков. Допускается шиповое соединение монтажной доски с брусками коробки с просветом между доской и полотном не более 50 мм.
2.7. В коробках наружных дверей пороги следует укреплять стальной полосой 14 х 4 мм на шурупах, имеющих антикоррозионное покрытие и устанавливаемых с шагом не более 100 мм.
2.8. Площадь дверных блоков определяют по наружным размерам коробок без учета монтажной доски.
2.9. Расположение приборов и примеры установки защитных ограждений приведены в обязательном Приложении 2.
Приложение 1
Справочное
РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ
Для внутренних дверей
Для наружных дверей
Примечание. Над схемами проемов указаны координационные размеры высоты и ширины в модулях.
Приложение 2
Обязательное
РАСПОЛОЖЕНИЕ ПРИБОРОВ
Замок по ГОСТ 5089-80: для наружных дверей 3В1А, для внутренних - 3В4.
Петли по ГОСТ 5088-78: для наружных дверей ПН1-110, для внутренних - ПН4, для качающихся - ПН9-130-1.

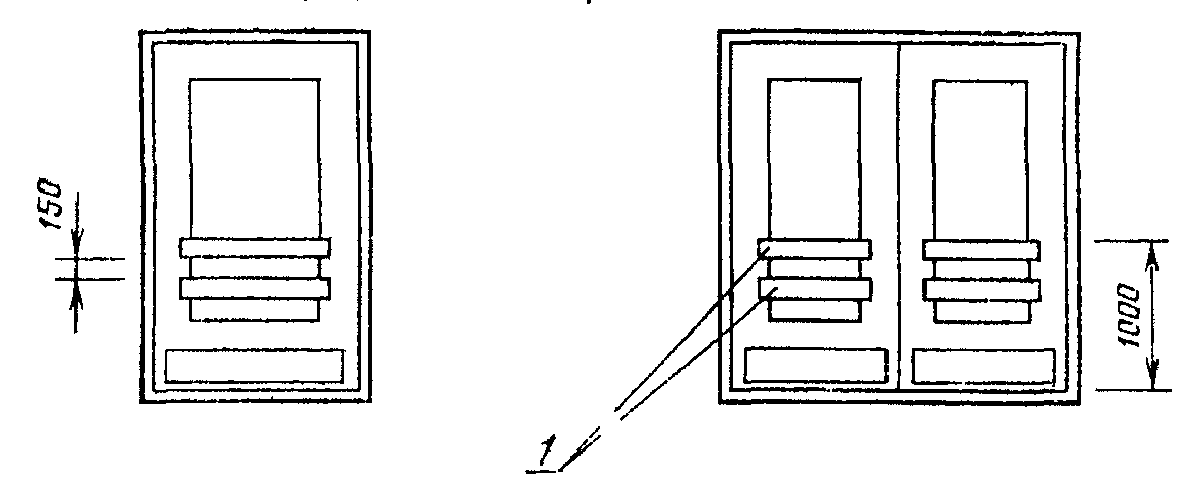

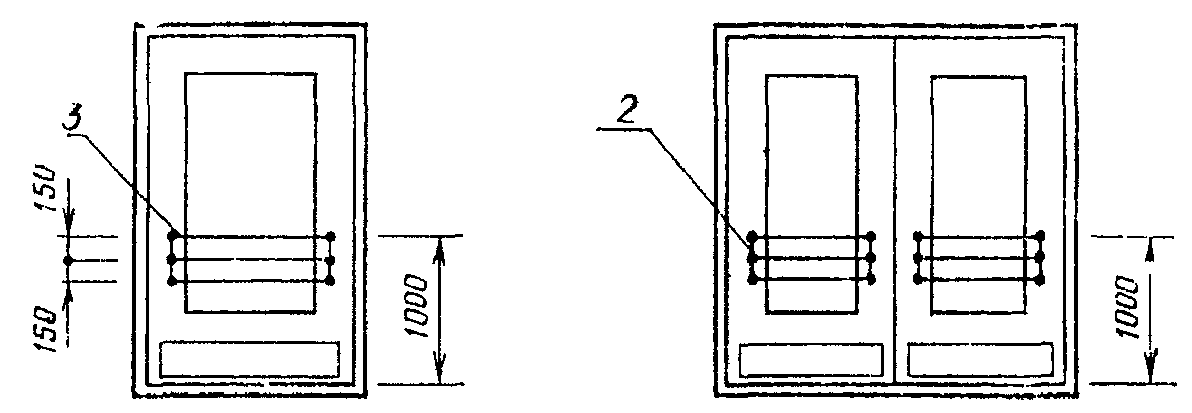

ПРИЕМЫ УСТАНОВКИ ЗАЩИТНЫХ ОГРАЖДЕНИЙ ДЛЯ НАРУЖНЫХ ДВЕРЕЙ
Деревянные ограждения
Металлические ограждения
1 - деревянные планки из твердолиственных пород; 2 - крепежная планка из полосовой стали; 3 - круглая сталь
