Введен в действие
Постановлением Госстроя СССР
от 13 марта 1978 г. N 29
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗДЕЛИЯ СКОБЯНЫЕ ВСПОМОГАТЕЛЬНЫЕ ДЛЯ ДЕРЕВЯННЫХ ОКОН И ДВЕРЕЙ
ТИПЫ
Auxillary builders hardware for wooden windows and doors. Tupes
ГОСТ 5091-78*
(в ред. Изменения N 1, утв. в мае 1982 г., Изменения N 2, утв. в ноябре 1986 г.)
Группа Ж34
ОКП 49 8500
49 8600
Взамен
ГОСТ 5091-72
Постановлением Государственного комитета Совета Министров СССР по делам строительства от 13 марта 1978 г. N 29 срок введения установлен с 1 января 1980 года.
Переиздание (июль 1987 г.) с Изменениями N 1, 2, утвержденными в мае 1982 г., ноябре 1986 г. (ИУС N 9-82, 4-87).
1. Настоящий стандарт распространяется на вспомогательные изделия для деревянных окон и дверей, применяемых в массовом строительстве жилых и общественных зданий.
2. Типы и основные размеры вспомогательных изделий, за исключением угольников, должны соответствовать указанным на черт. 1 - 12 и 14. Типы, типоразмеры и основные размеры угольников должны соответствовать указанным на черт. 13 и в табл. 2.
Условные обозначения типов и наименование вспомогательных изделий, рекомендуемая область их применения приведены в табл. 1.
Таблица 1
-----------T-----------------T------------------------T-----------
Условные ¦ Наименования ¦ Рекомендуемые области ¦ Номера
обозначения¦ вспомогательных ¦ применения ¦ чертежей
типов ¦ изделий ¦ ¦
-----------+-----------------+------------------------+-----------
ЗД1 ¦ Закрыватель ¦ Для наружных и внут- ¦ 1
¦дверной верхнего ¦ренних дверей ¦
¦расположения ¦ ¦
ЗД3 ¦ Закрыватель ¦ Для внутренних дверей ¦ 3
¦дверной ¦ ¦
ЗД4 ¦ Закрыватель ¦ То же ¦ 4
¦дверной верхнего ¦ ¦
¦расположения ¦ ¦
ФК1 ¦ Фиксатор ¦ Для окон со спаренными¦ 5
¦ ¦створками ¦
ФК2 ¦ То же ¦ Для окон со спаренными¦ 6
¦ ¦створками и форточных ¦
¦ ¦створок ¦
ФК3 ¦ " ¦ Для окон с раздельными¦ 7
¦ ¦створками ¦
ГД ¦ Глазок дверной ¦ Для входных дверей в ¦ 8
¦ ¦квартиры ¦
ЦД ¦ Цепочка дверная ¦ То же ¦ 9
УД1 ¦ Упор дверной ¦ Для дверей ¦ 10
УД2 ¦ То же ¦ То же ¦ 11
УО ¦ Упор оконный ¦ Для окон с раздельными¦ 12
¦ ¦створками ¦
УГ ¦ Угольник ¦ Для окон ¦ 13
НГ ¦ Нагель ¦ Для крепления шиповых ¦ 14
¦ ¦соединений ¦
Примеры рекомендуемой установки дверных закрывателей и фиксаторов приведены в Приложении к настоящему стандарту.

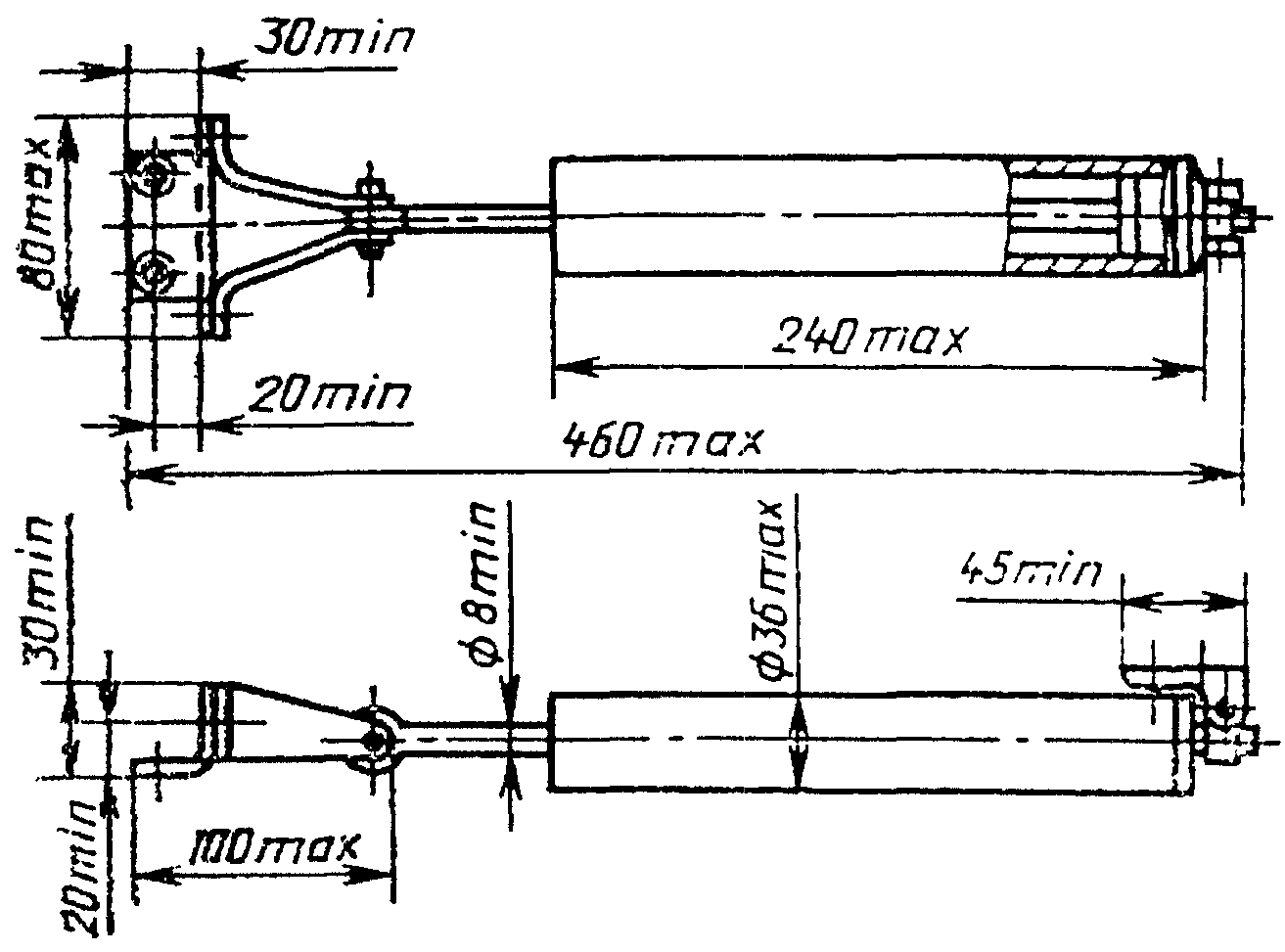

Закрыватель дверной верхнего расположения типа ЗД1
Черт. 1
Шурупы 1 - 5 х 40 (4 шт.) и 2 - 5 х 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение:
ЗД1 ГОСТ 5091-78
Закрыватель дверной типа ЗД3
Черт. 3 <*>
--------------------------------
<*> Черт. 2 исключен.
Шурупы 1 - 4 х 35 (4 шт.) и 1 - 3 х 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение:
ЗД3 ГОСТ 5091-78

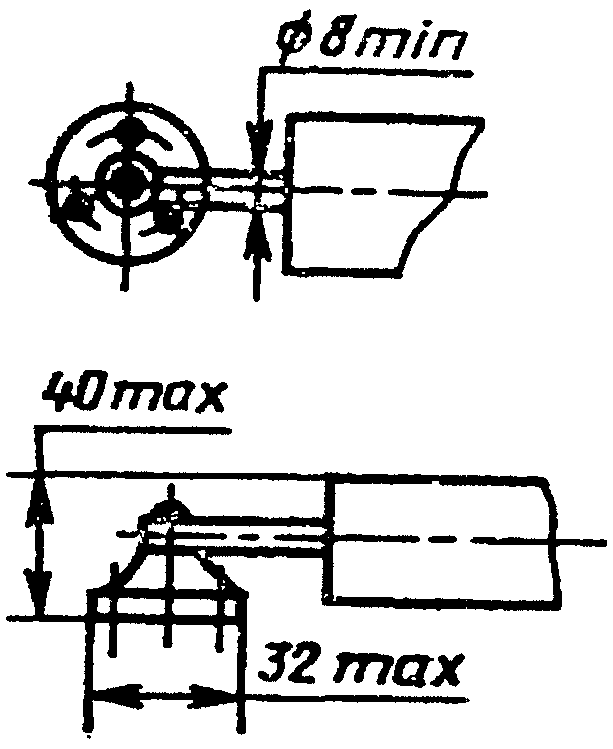

Закрыватель дверной верхнего расположения типа ЗД4
Вариант исполнения крепления закрывателя
Черт. 4
Шурупы 1 - 4 х 35 (6 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение:
ЗД4 ГОСТ 5091-78
Фиксатор типа ФК1
Черт. 5
Примечание. Допускается фиксируемую планку толщиной 4 мм изготавливать из стального прутка диаметром 8 мм.
Шурупы 1 - 4 х 30 (4 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение:
ФК1 ГОСТ 5091-78

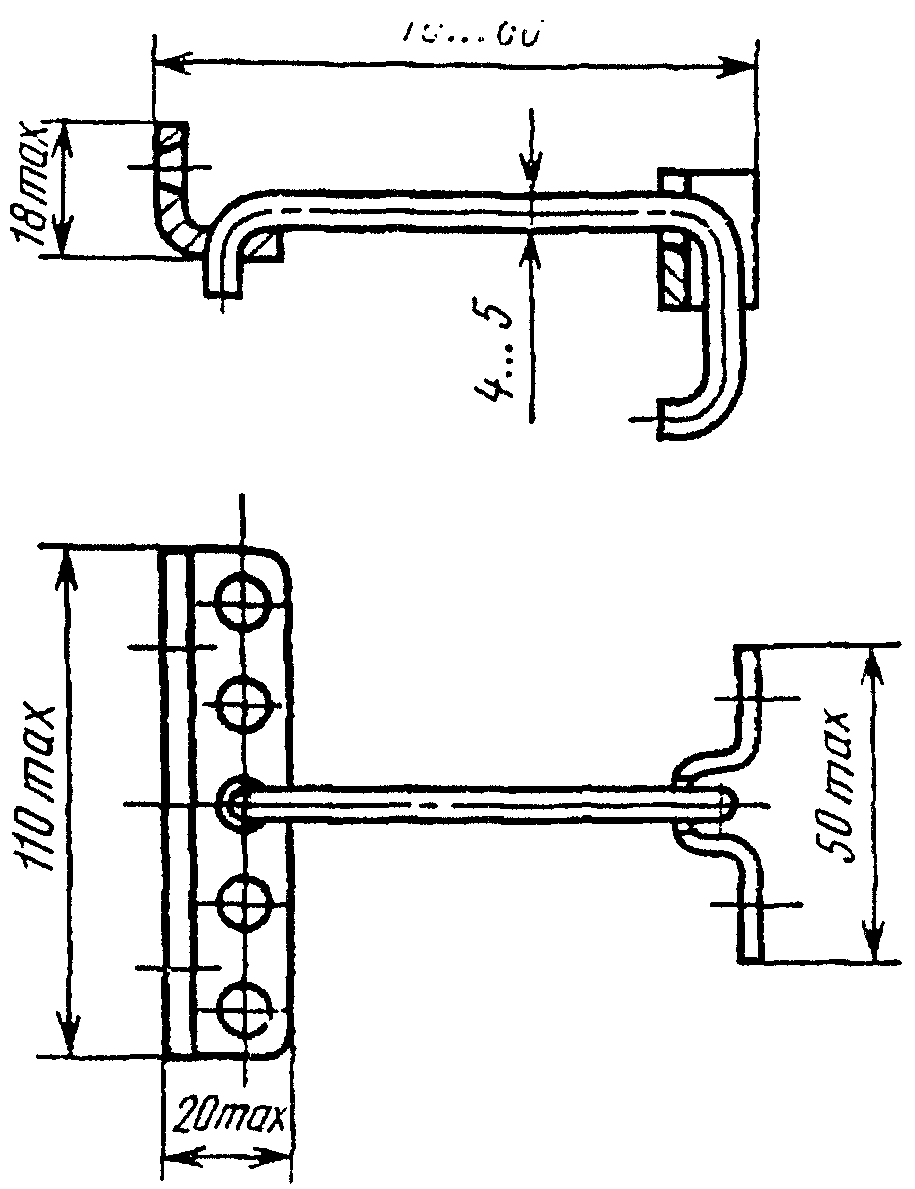

Фиксатор типа ФК3
Черт. 7. <*>
--------------------------------
<*> Черт. 6 исключен.
Шурупы 1 - 4 х 30 (5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Пример условного обозначения фиксатора длиной 70 мм:
ФК3-70 ГОСТ 5091-78
Глазок дверной типа ГД
Черт. 8
Условное обозначение:
ГД ГОСТ 5091-78

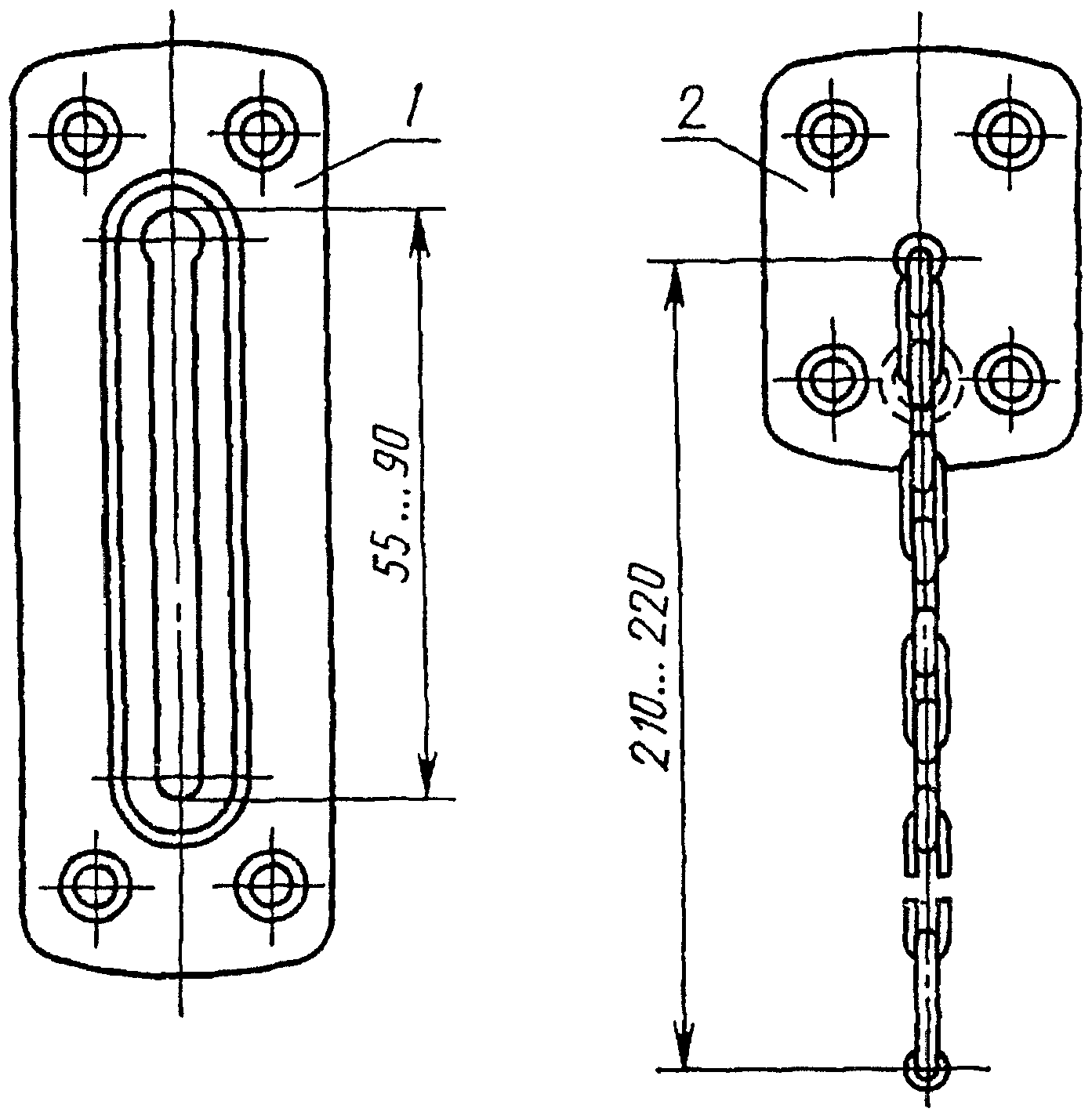

Цепочка дверная типа ЦД
Черт. 9
1 - запорная планка; 2 - основание
Примечание. Допускается крепить основание цепочки тремя шурупами.
Шурупы 1 - 4 х 30 (8 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение:
ЦД ГОСТ 5091-78
Упор дверной типа УД1
Черт. 10
Шурупы 1 - 3 х 25 (4 - 5 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение:
УД1 ГОСТ 5091-78

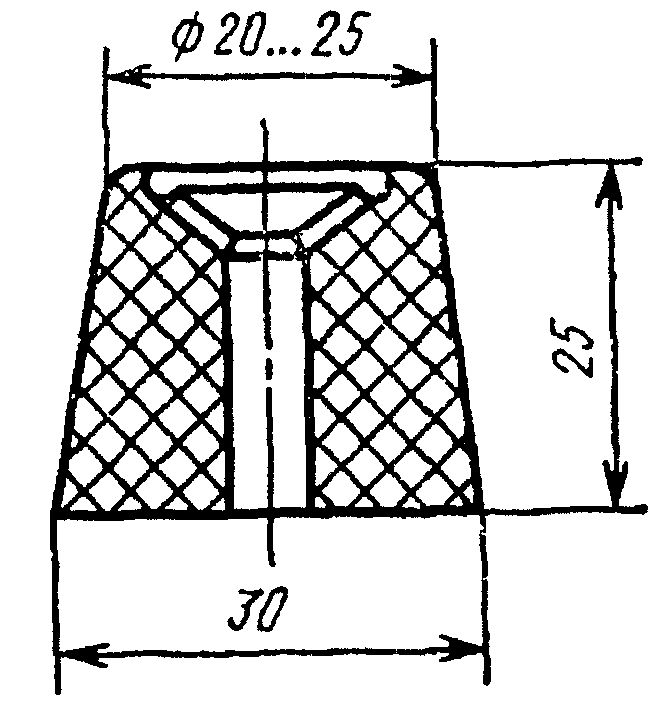

Упор дверной типа УД2
Черт. 11
Шурупы 1 - 5 х 40 (1 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение:
УД2 ГОСТ 5091-78
Упор оконный типа УО
Черт. 12
Шурупы 1 - 3 х 25 (2 шт.) по ГОСТ 1145-80 или ГОСТ 1146-80.
Условное обозначение:
УО ГОСТ 5091-78

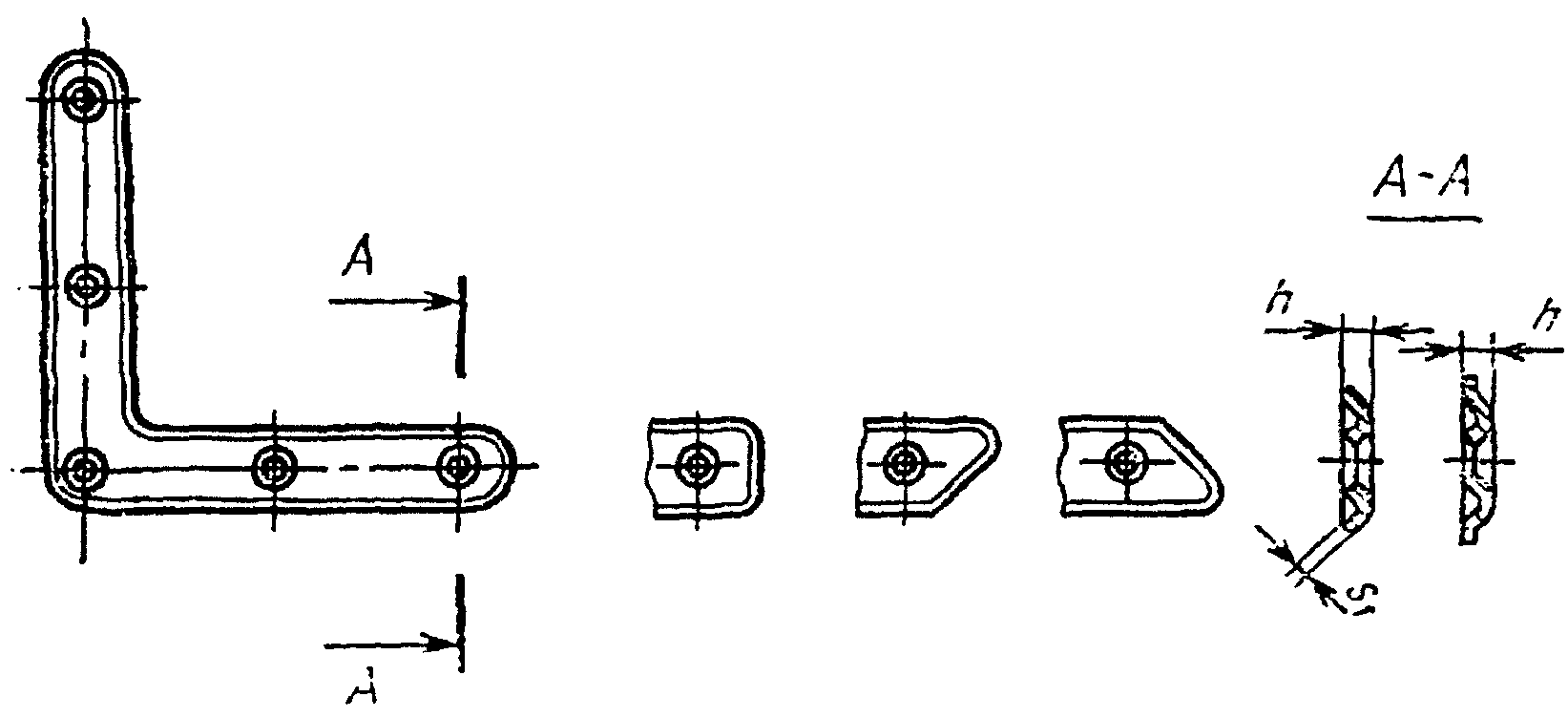

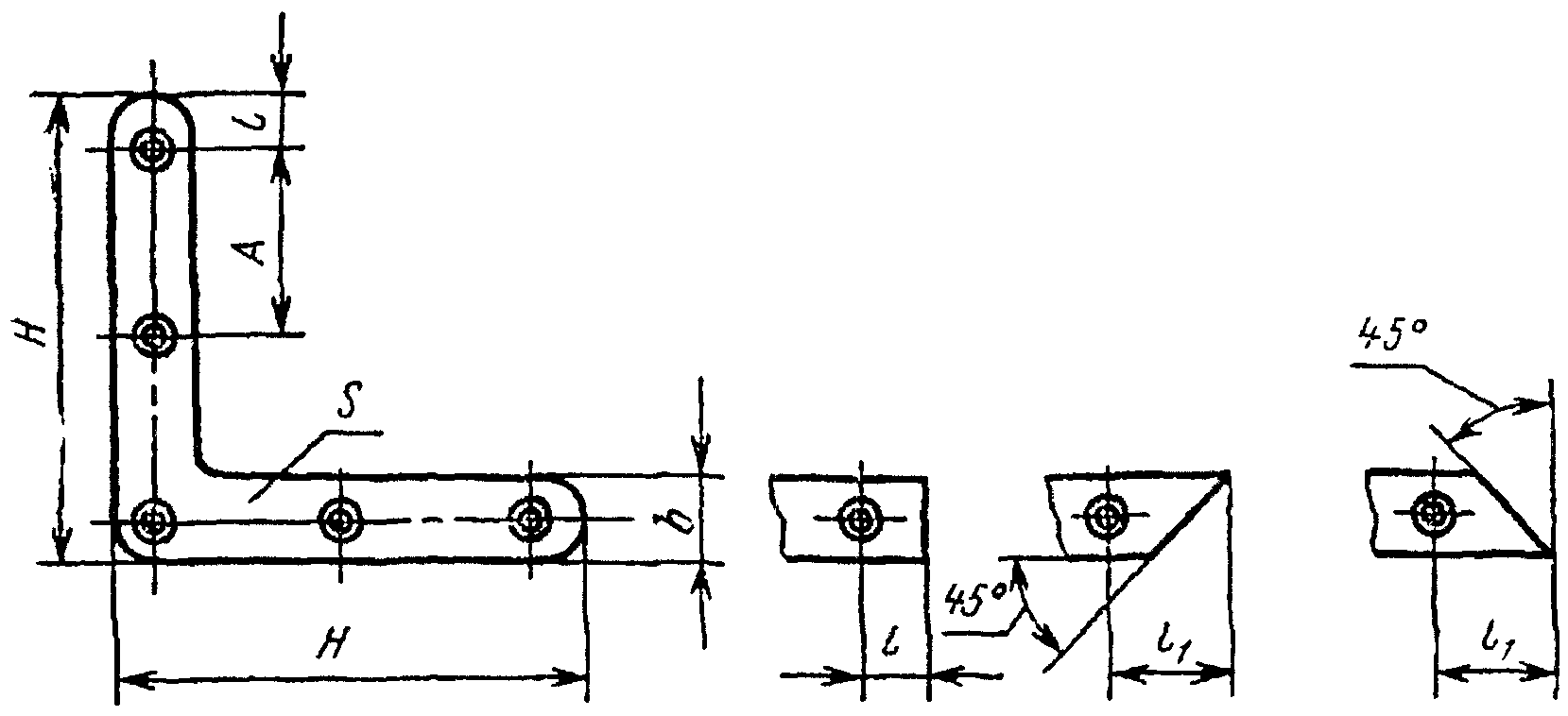

Угольник типа УГ
Исполнение 1
Исполнение 2
Черт. 13
Таблица 2
Размеры, мм
--------T---T---T---T---T---T---T---T---T-------------------------
Типо- ¦ H ¦ b ¦ s ¦ s ¦ A ¦ l ¦l ¦ h ¦ Шурупы по ГОСТ 1145-80
размеры ¦ ¦ ¦ ¦ 1¦ ¦ ¦ 1 ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----------T--------------
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ Размер ¦ Количество
--------+---+---+---+---+---+---+---+---+----------+--------------
УГ50 ¦ 50¦12 ¦1,4¦0,8¦36 ¦ 8 ¦ - ¦2,2¦1 - 3 х 25¦ 3
УГ75 ¦ 75¦14 ¦1,4¦1,0¦30 ¦ 8 ¦18 ¦2,5¦1 - 3 х 25¦ 5
УГ100 ¦100¦16 ¦1,6¦1,2¦40 ¦12 ¦22 ¦3,0¦1 - 3 х 30¦ 5
УГ125 ¦125¦18 ¦1,8¦1,4¦50 ¦16 ¦25 ¦3,5¦1 - 3 х 30¦ 5
Примечание. Угольники типов УГ75, УГ100 и УГ125 допускается изготовлять с четырьмя отверстиями.
Пример условного обозначения угольника стороной H = 50 мм, исполнения 1:
УГ50-1 ГОСТ 5091-78

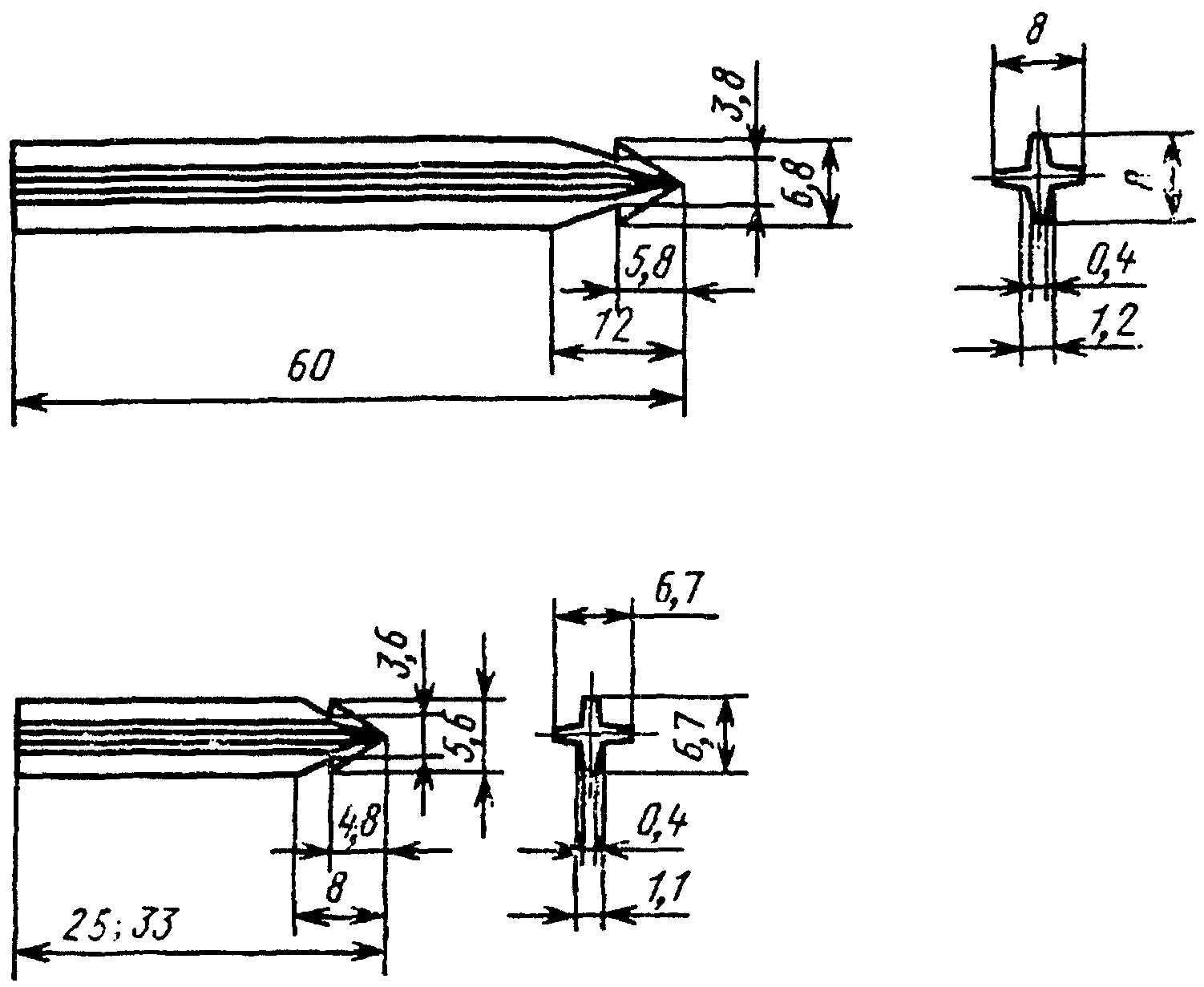

Нагель типа НГ
Черт. 14
Пример условного обозначения нагеля длиной 33 мм:
НГ33 ГОСТ 5091-78
3. Технические требования, правила приемки, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации вспомогательных изделий для деревянных окон и дверей должны соответствовать требованиям, предусмотренным ГОСТ 538-78 и настоящим стандартом.
4. Конструкция дверных закрывателей типа ЗД1 должна обеспечивать плотное прилегание дверного полотна к коробке и регулирование угла раскрытия двери, а также возможность разъединения рычагов для полного раскрытия двери и регулирование продолжительности закрывания двери от 2 до 6 с.
Форму корпуса закрывателя стандарт не устанавливает.
1 - 4. (Измененная редакция, Изм. N 2.)
5. Конструкциями фиксаторов должна предусматриваться возможность их установки как на правые, так и на левые створки окна.
6. Угол обозрения у дверного глазка должен быть не менее 90°.
7. Дверные цепочки следует испытывать при приемочных и типовых испытаниях на разрыв силой 1860 Н (200 кгс) в течение 1 мин.
(Измененная редакция, Изм. N 2.)
8. Нагели должны изготовляться из цинково-алюминиевых или других сплавов твердостью 50 - 90 кгс/мм2 по ГОСТ 9012-59.
9. Вспомогательные изделия, за исключением нагелей, должны иметь защитное или защитно-декоративное покрытие по ГОСТ 538-78 в зависимости от установленной группы условий эксплуатации.
Группы условий эксплуатации изделий типов ГД, ЦД, УД1, УД2, УГ-1(Л), изделий типов ЗД1, ЗД3, ЗД4, ФК1, ФК2, ФК3, У0-2, 3, 4 (С) по ГОСТ 9.303-84.
(Измененная редакция, Изм. N 2.)
10. Дверные закрыватели должны безотказно выдерживать число циклов работы, указанных в табл. 3.
Таблица 3
------------------------T-----------------------------------------
Тип закрывателя ¦ Величина наработки, циклы, не менее
+-------------------T---------------------
¦ закрывателей, ¦ закрывателей,
¦ аттестуемых по ¦ аттестуемых по
¦ первой категории ¦ высшей категории
¦ качества ¦ качества
------------------------+-------------------+---------------------
ЗД1 ¦ 250000 ¦ 300000
ЗД4 ¦ 200000 ¦ 250000
(Введен дополнительно, Изм. N 1, 2.)
Приложение
Рекомендуемое
ПРИМЕРЫ УСТАНОВКИ ДВЕРНЫХ ЗАКРЫВАТЕЛЕЙ ВЕРХНЕГО РАСПОЛОЖЕНИЯ И ФИКСАТОРОВ

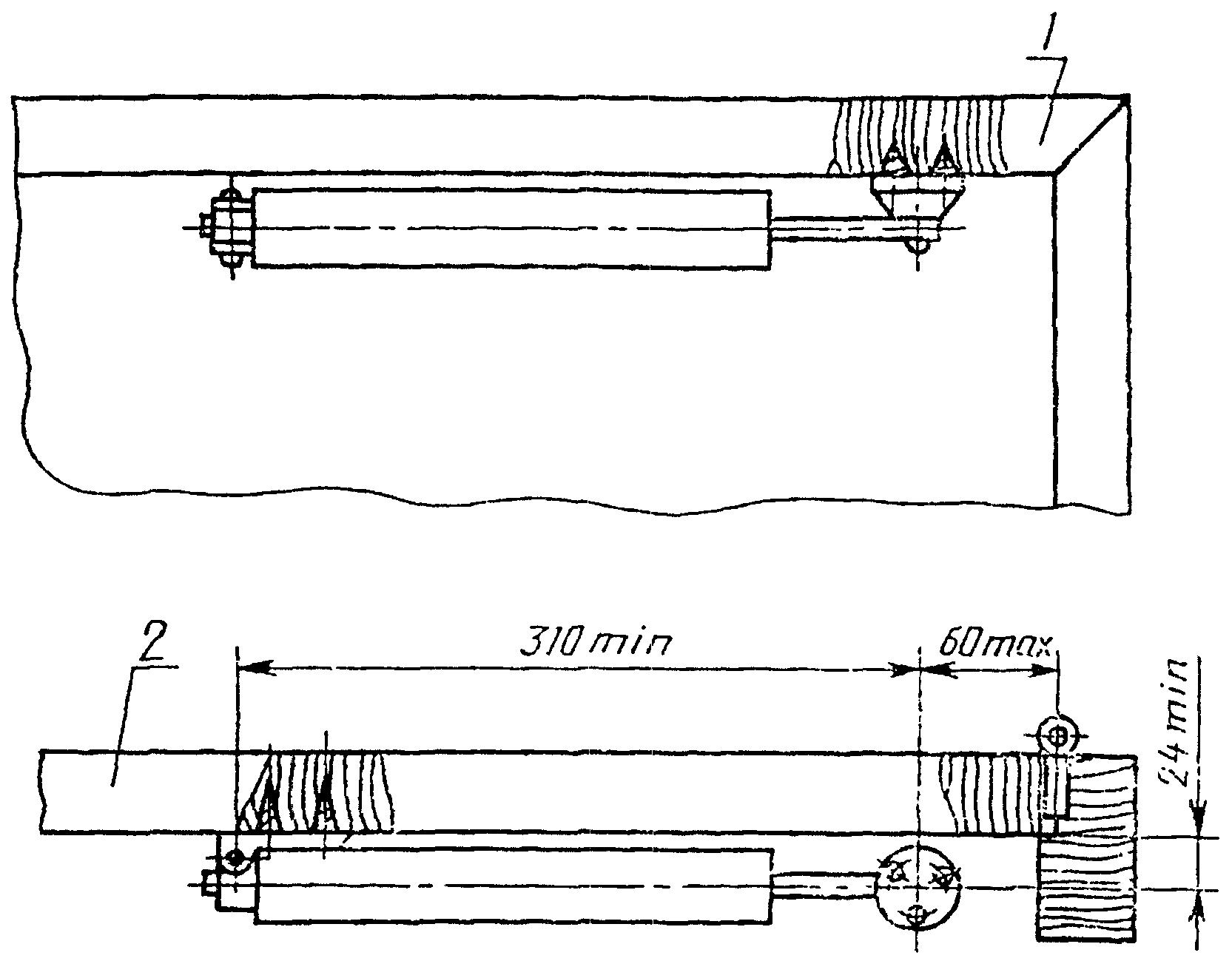

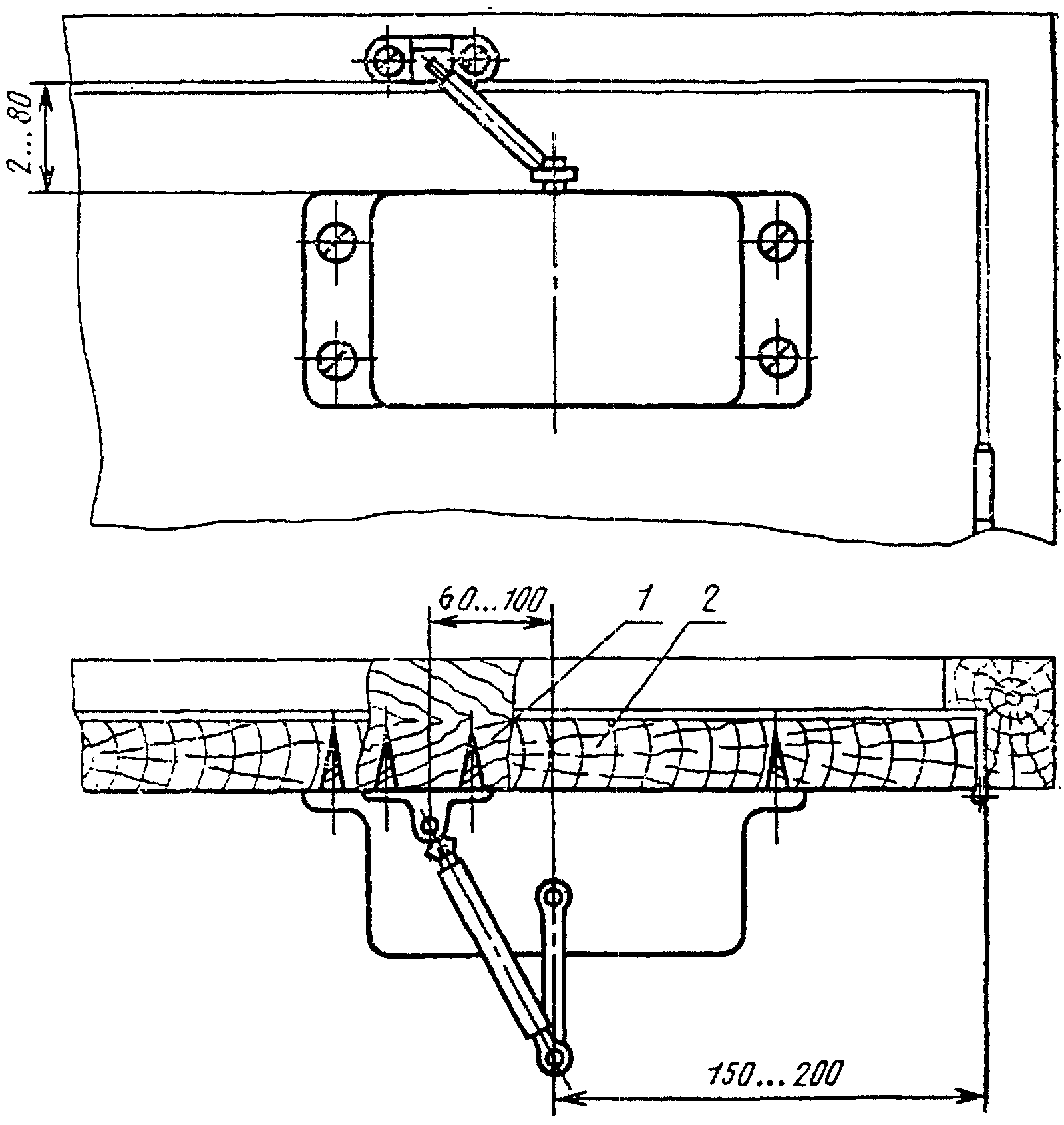

Закрыватель дверной верхнего расположения типа ЗД1
1 - коробка; 2 - полотно
Закрыватель дверной верхнего расположения типа ЗД4
1 - коробка; 2 - полотно

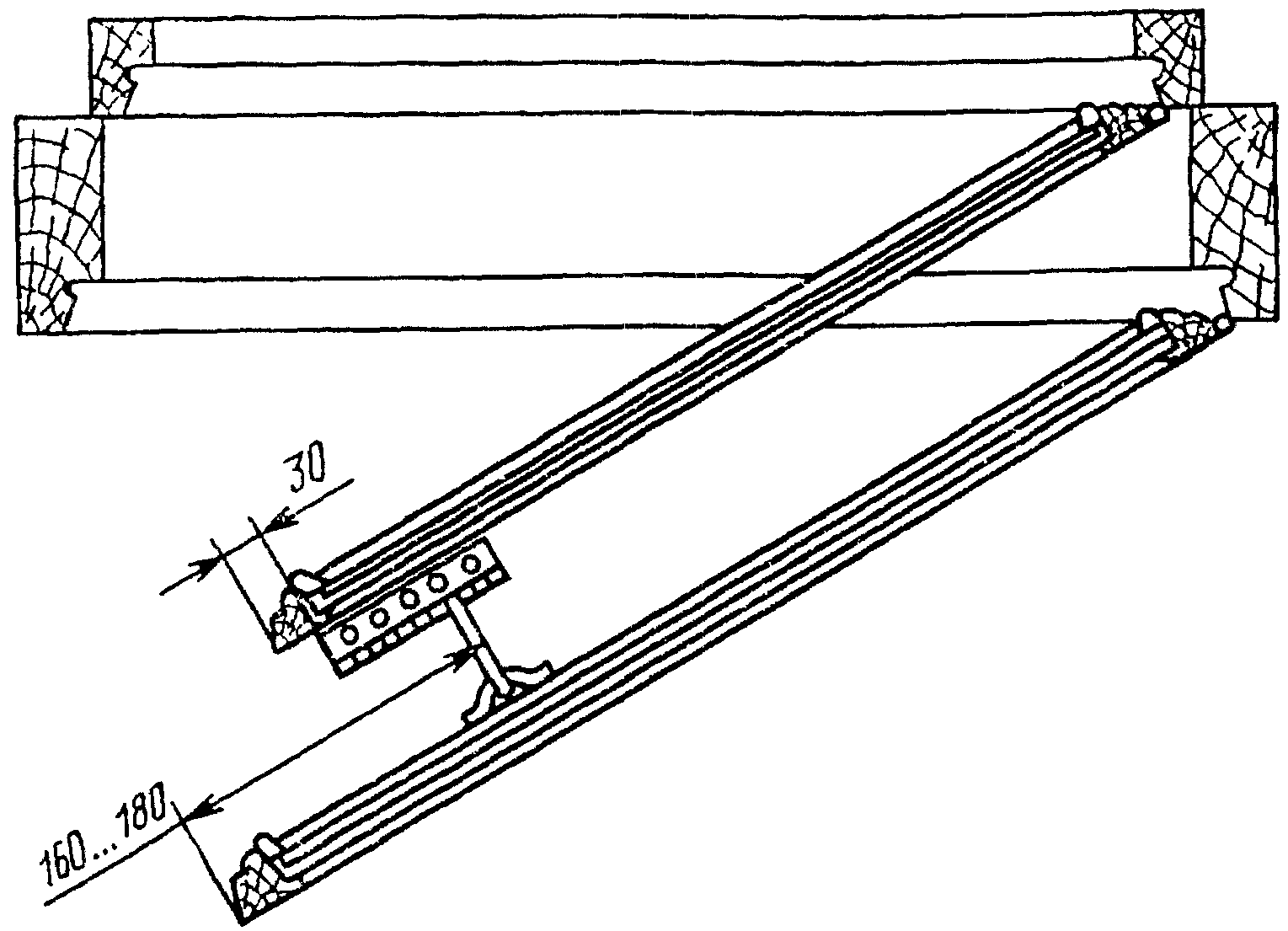

Фиксатор типа ФК1
Фиксатор типа ФК3
(Измененная редакция, Изм. N 2.)
