Введен в действие

Постановлением Госстроя РФ

от 2 сентября 2002 г. N 120

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНЕНИЯ УГЛОВЫЕ ДЕРЕВЯННЫХ БРУСЧАТЫХ И БРЕВЕНЧАТЫХ МАЛОЭТАЖНЫХ ЗДАНИЙ
КЛАССИФИКАЦИЯ, КОНСТРУКЦИИ, РАЗМЕРЫ
Corner joins of wooden low rise buildings of bars and logs.
Classification, structures, dimensions
ГОСТ 30974-2002

Группа Ж32

ОКС 91.080.20

ОКСТУ 5301

Предисловие

1. Разработан Центром по сертификации оконной и дверной техники и ООО "ЛЕСКОНТ" с участием фирм "Global Edge", ЗCK "ИНКОН", института "VTT building and transport", ассоциации "Finnish association of construction product industries".

Внесен Госстроем России.

2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 24 апреля 2002 г.

За принятие проголосовали

----------------------------T------------------------------------¬

¦ Наименование государства ¦Наименование органа государственного¦

¦ ¦ управления строительством ¦

+---------------------------+------------------------------------+

¦Азербайджанская Республика ¦Госстрой Азербайджанской Республики ¦

¦Республика Казахстан ¦Казстройкомитет Республики Казахстан¦

¦Кыргызская Республика ¦Государственная Комиссия по ¦

¦ ¦архитектуре и строительству при ¦

¦ ¦Правительстве Кыргызской Республики ¦

¦Республика Молдова ¦Министерство экологии, строительства¦

¦ ¦и развития территорий Республики ¦

¦ ¦Молдова ¦

¦Российская Федерация ¦Госстрой России ¦

¦Республика Таджикистан ¦Комархстрой Республики Таджикистан ¦

¦Республика Узбекистан ¦Госкомархитектстрой Республики ¦

¦ ¦Узбекистан ¦

L---------------------------+-------------------------------------

3. Введен впервые.

4. Введен в действие с 1 марта 2003 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 2 сентября 2002 г. N 120.

1. Область применения

Настоящий стандарт распространяется на угловые и Т-образные соединения брусчатых и бревенчатых стен малоэтажных зданий различного назначения (далее - угловые соединения).

Требования стандарта распространяются на угловые соединения заводского (например, угловые соединения типовых деревянных домов, бань и др.) и построечного изготовления (в том числе, при реставрационных работах). В стандарте приведены также конструкции соединений брусьев и бревен по длине.

Требования стандарта являются рекомендуемыми.

Стандарт может быть использован для целей сертификации.

2. Нормативные ссылки

ГОСТ 2292-88. Лесоматериалы круглые. Маркировка, сортировка, транспортирование, методы измерения и приемка

ГОСТ 6782.1-75. Пилопродукция из древесины хвойных пород. Величина усушки

ГОСТ 6782.2-75. Пилопродукция из древесины лиственных пород. Величина усушки

ГОСТ 9462-88. Лесоматериалы круглые лиственных пород. Технические условия

ГОСТ 9463-88. Лесоматериалы круглые хвойных пород. Технические условия

ГОСТ 11047-90. Детали и изделия деревянные для малоэтажных жилых и общественных зданий. Технические условия

ГОСТ 26433.0-85. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения

ГОСТ 26433.1-89. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления

ГОСТ 26433.2-94. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений.

3. Классификация и обозначения

3.1. Угловые соединения классифицируют по виду соединяемых стеновых элементов, а также по видам и типам конструктивных решений.

3.2. По виду соединяемых стеновых элементов угловые соединения подразделяют на:

соединения круглых лесоматериалов (окоренных бревен) - К;

соединения оцилиндрованных (профилированных) бревен - Ц;

соединения двухкантных брусьев - Б2;

соединения трехкантных брусьев - Б3;

соединения четырехкантных брусьев - Б4.

3.3. По видам конструктивных решений угловые соединения подразделяют на:

соединения с остатком;

соединения без остатка;

соединения встык;

Т-образные соединения стен и простенков.

3.4. По типам конструкций угловые соединения подразделяют на предназначенные:

для бревенчатых стен с соединением с остатком:

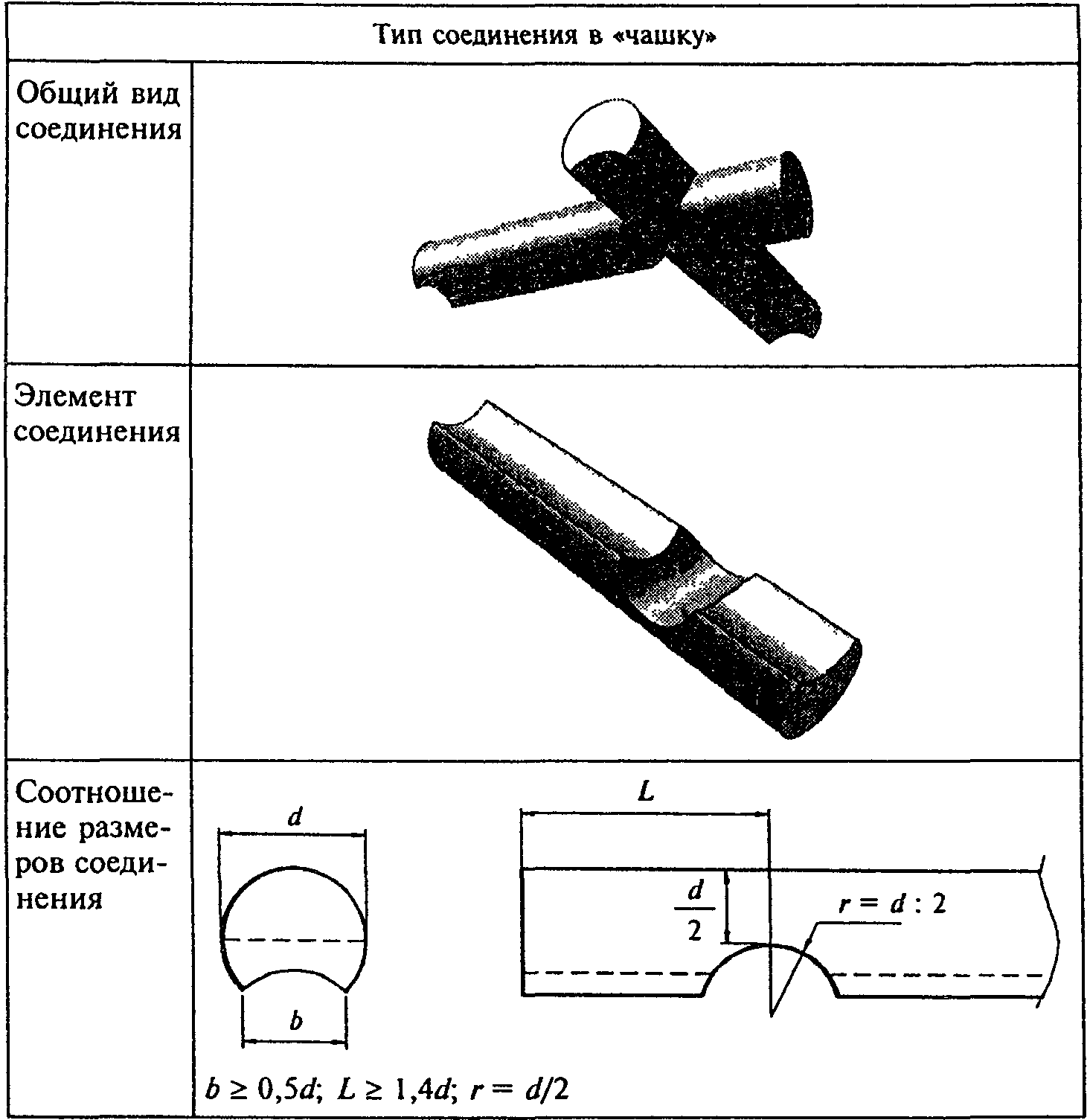

- соединение в "чашку" - Ч;

- соединение в "обло" (с замочным пазом) - О;

для бревенчатых и брусчатых стен с соединением без остатка:

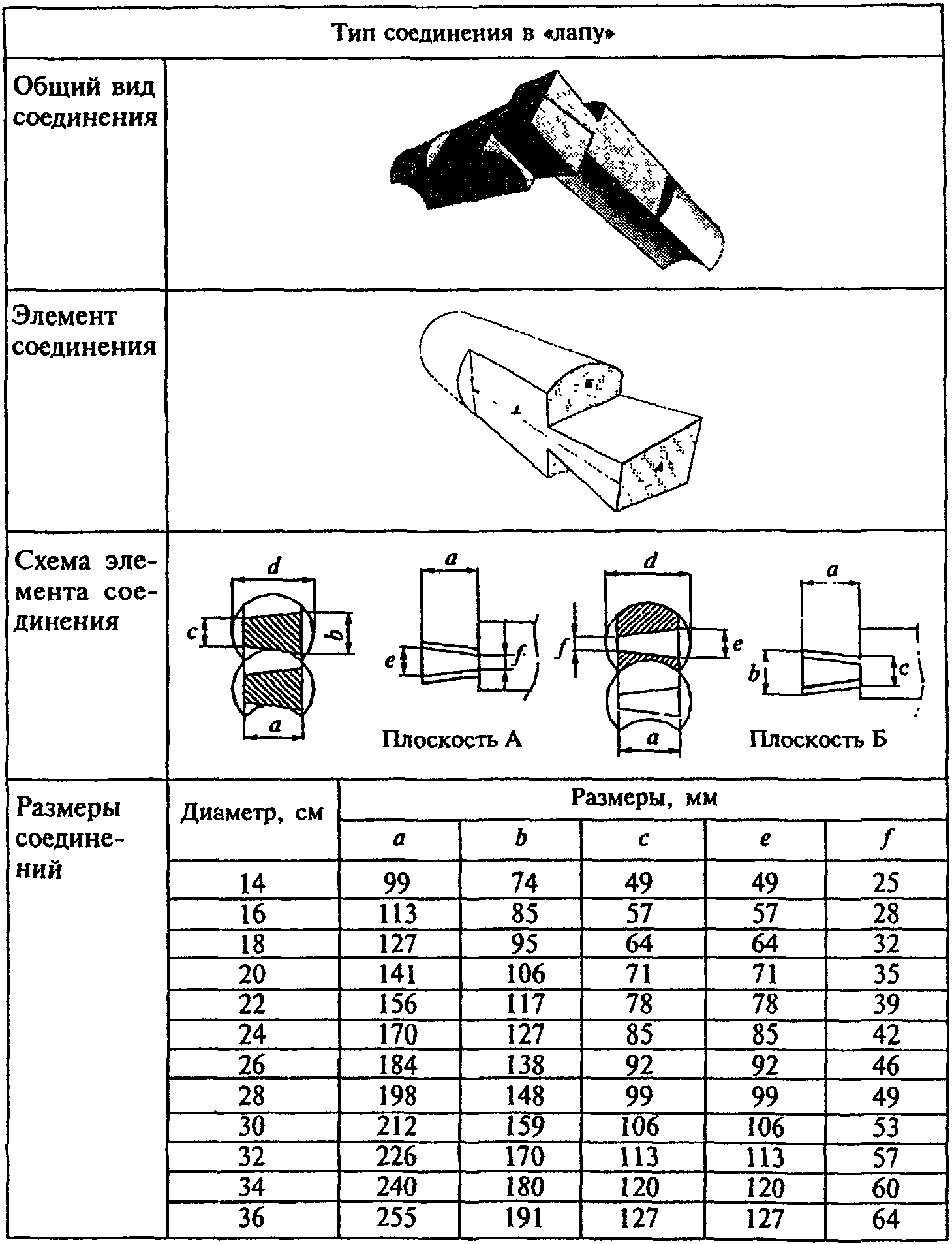

- соединение в "лапу" - Л;

для брусчатых стен с соединением "встык":

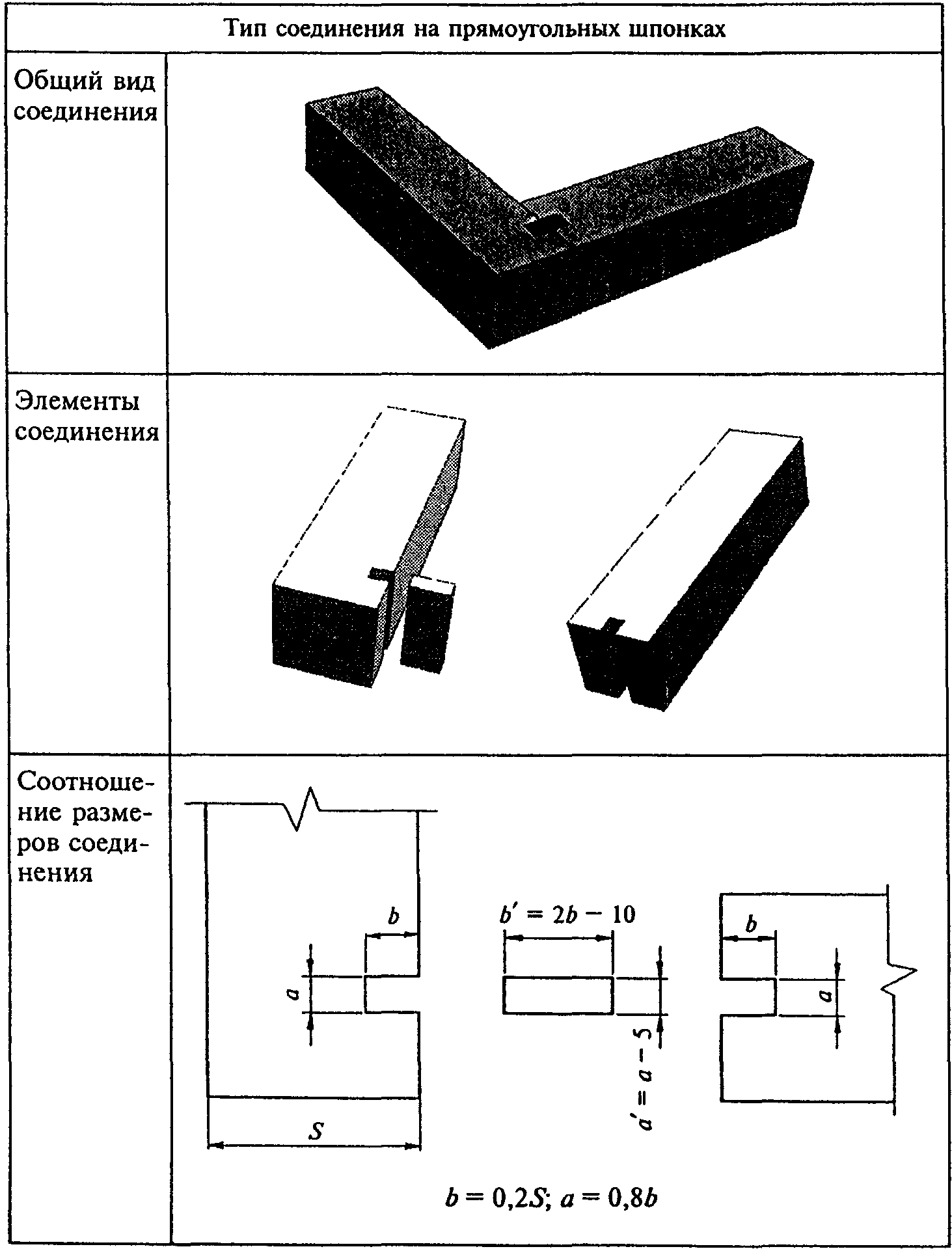

- соединение угла на шпонках - ВШ;

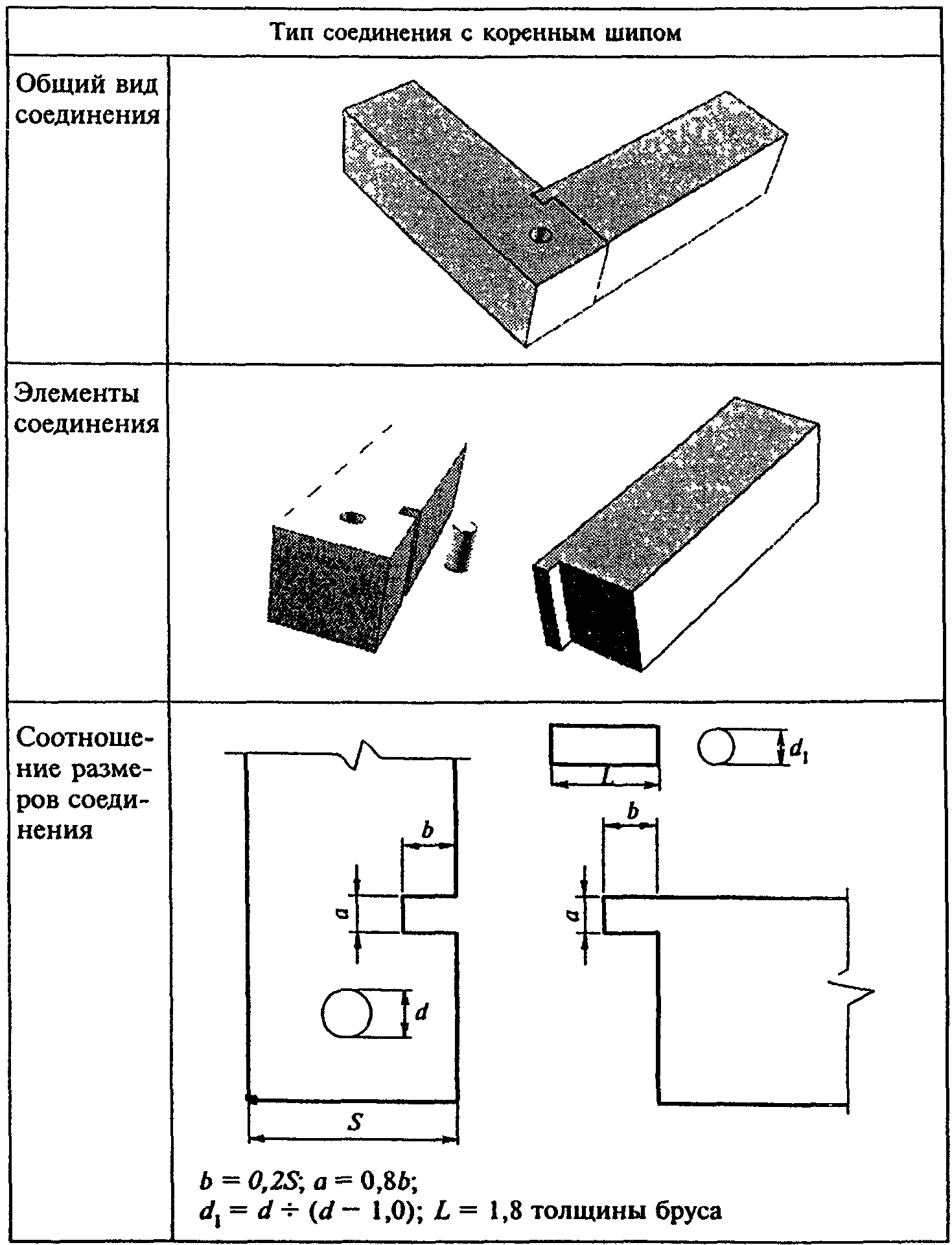

- соединение угла с коренным шипом - ВК;

для брусчатых стен с соединением с остатком:

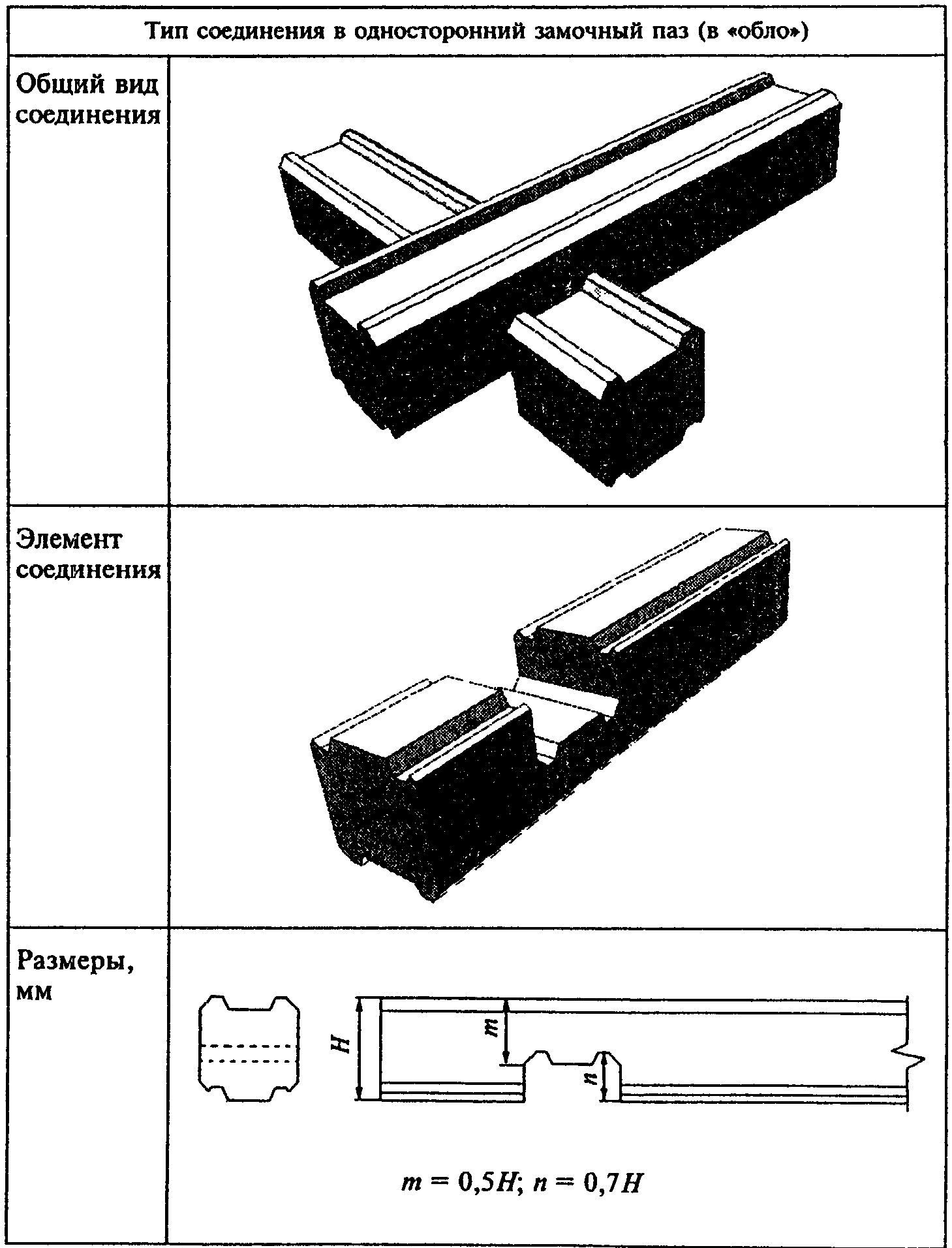

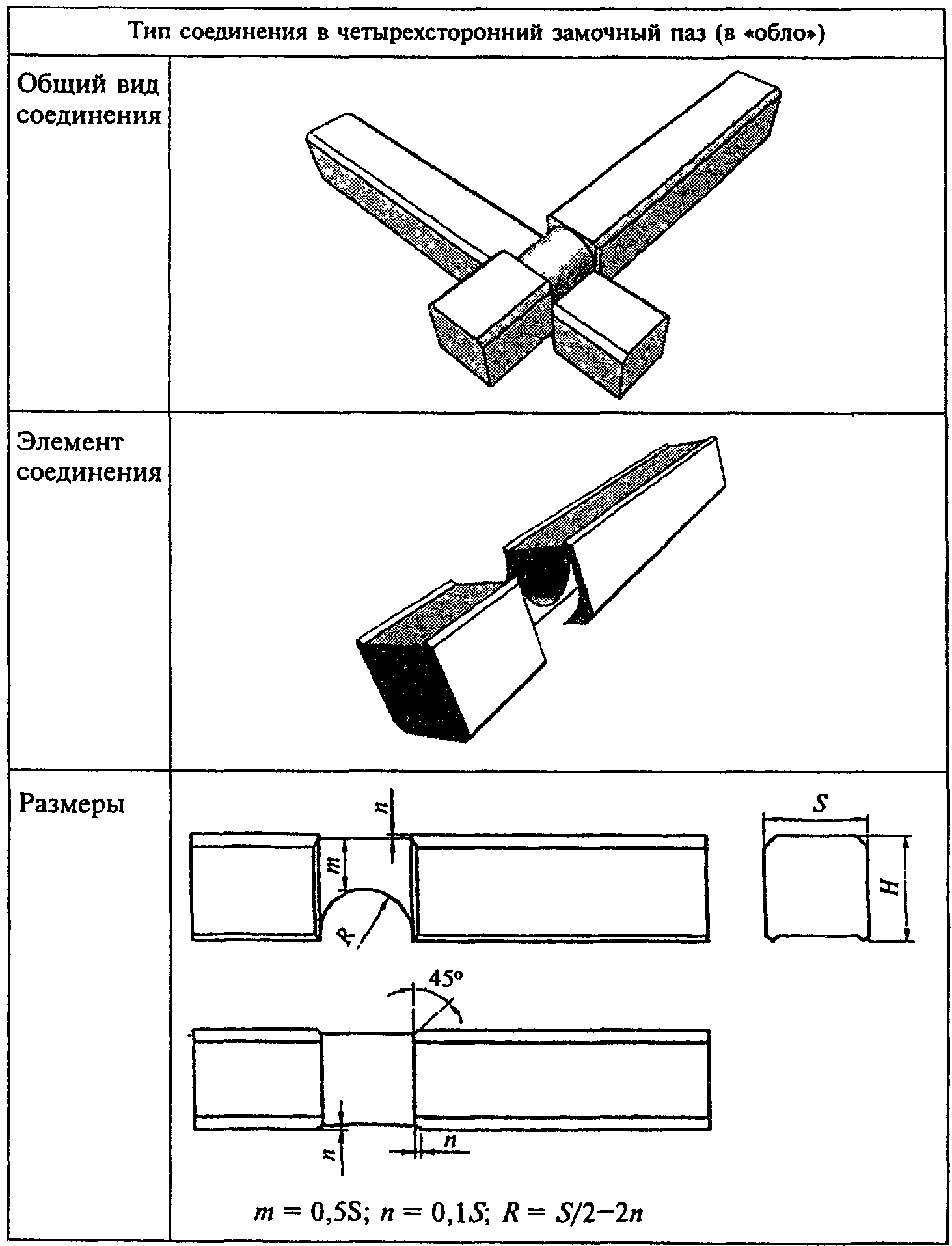

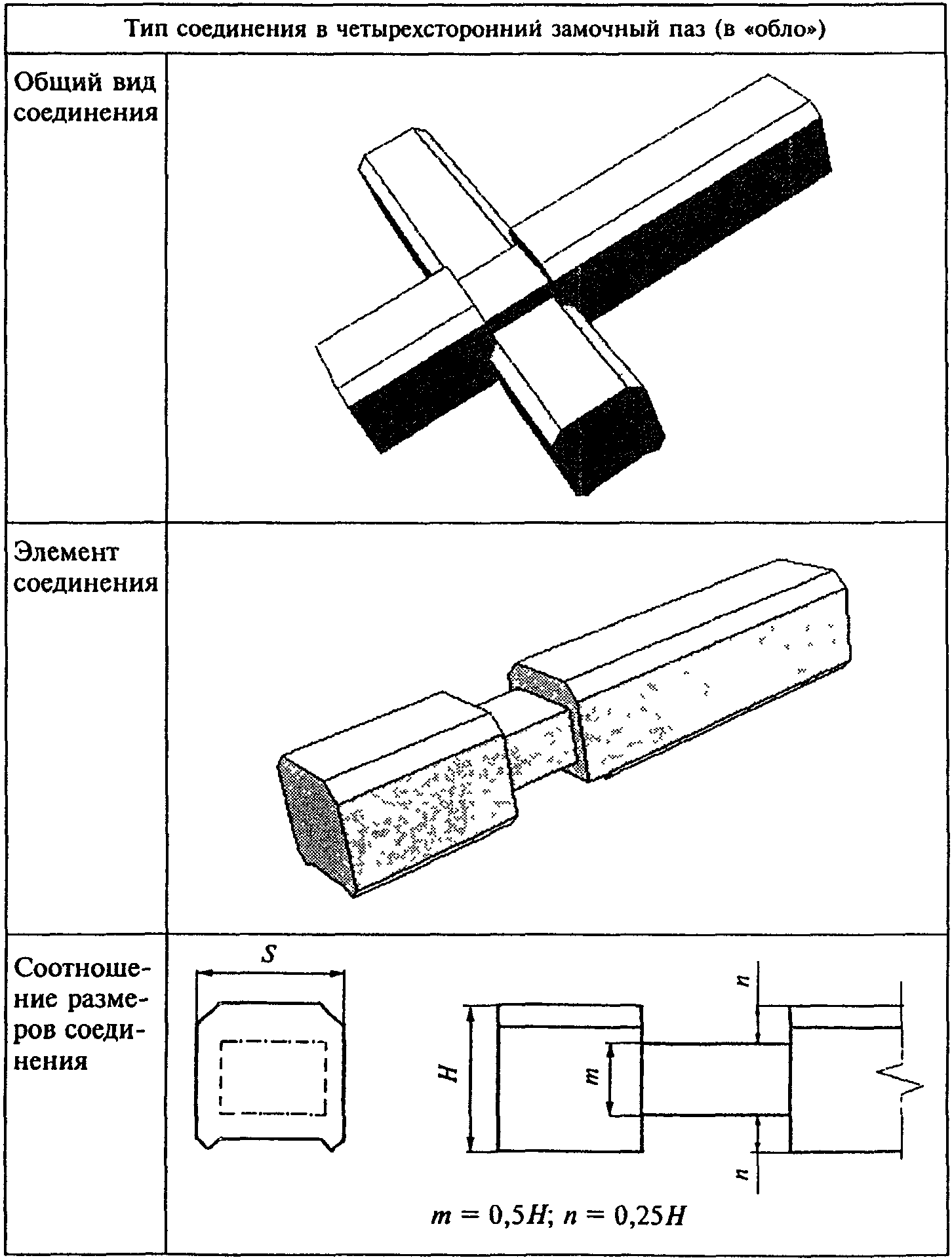

- соединение в "обло" (с замочным пазом) - О;

для Т-образных соединений стен и простенков:

- соединение в "обло" (с замочным пазом) - ТО;

- соединение в "чашку" - ТЧ;

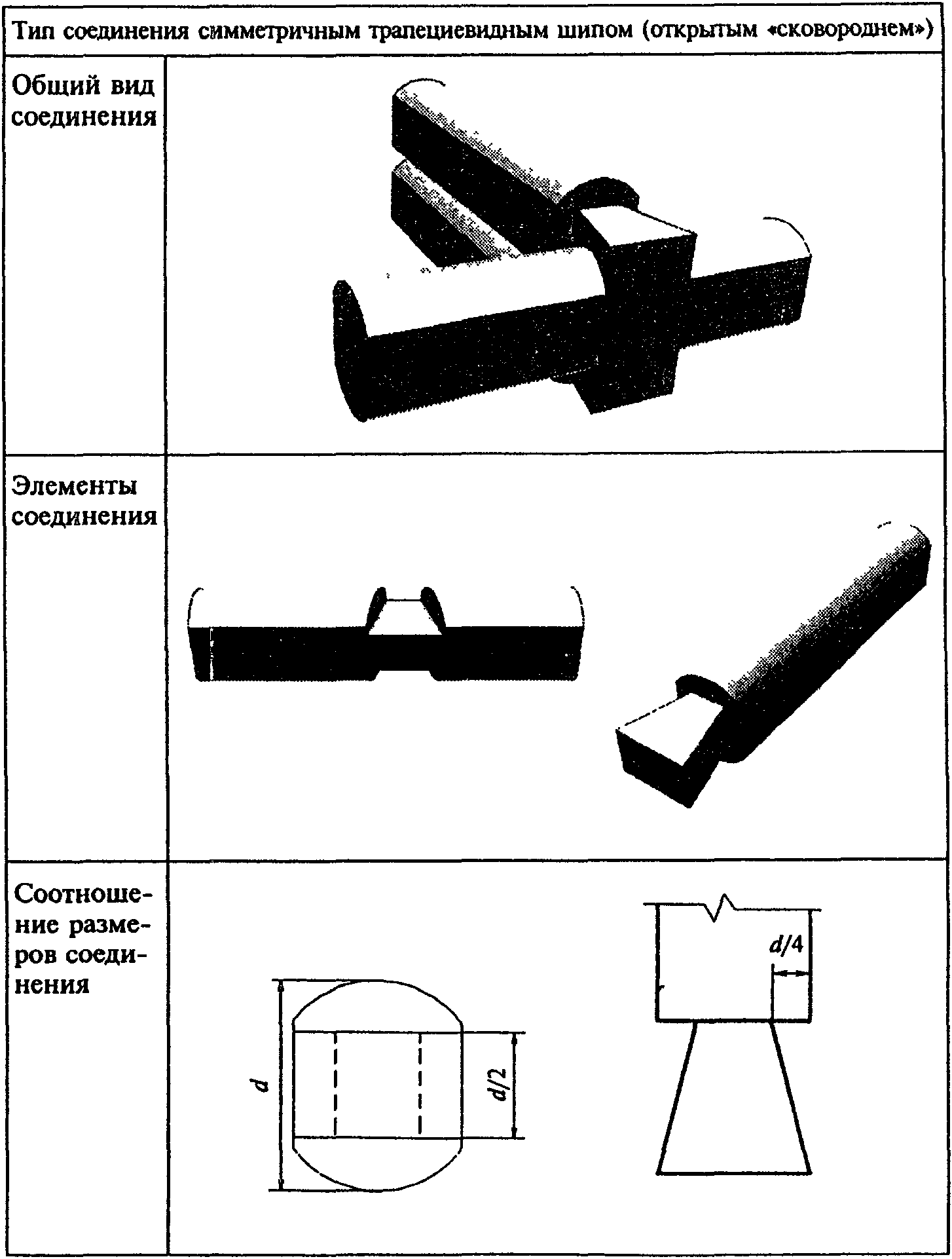

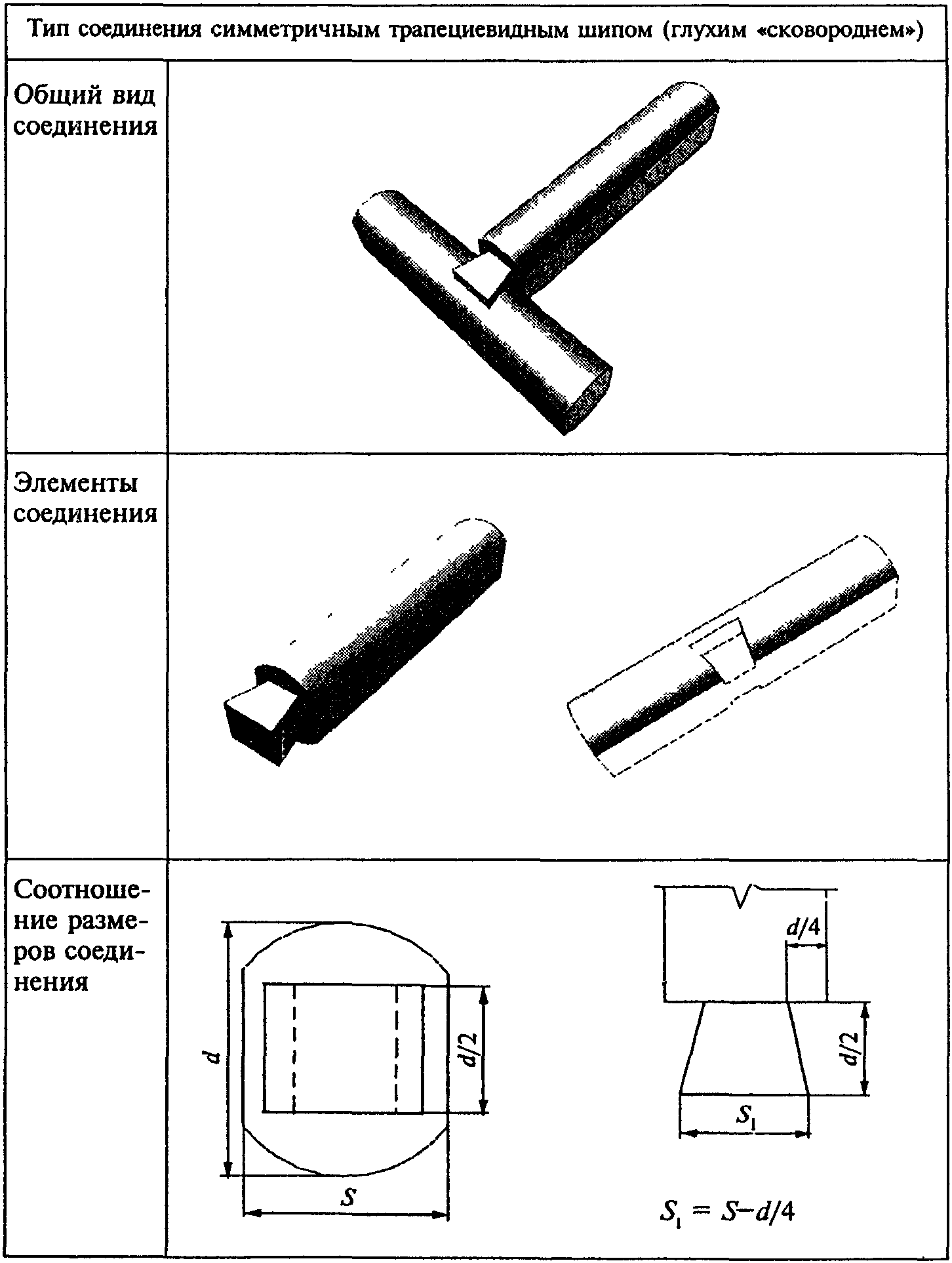

- соединение симметричным трапециевидным шипом - ТСТШ;

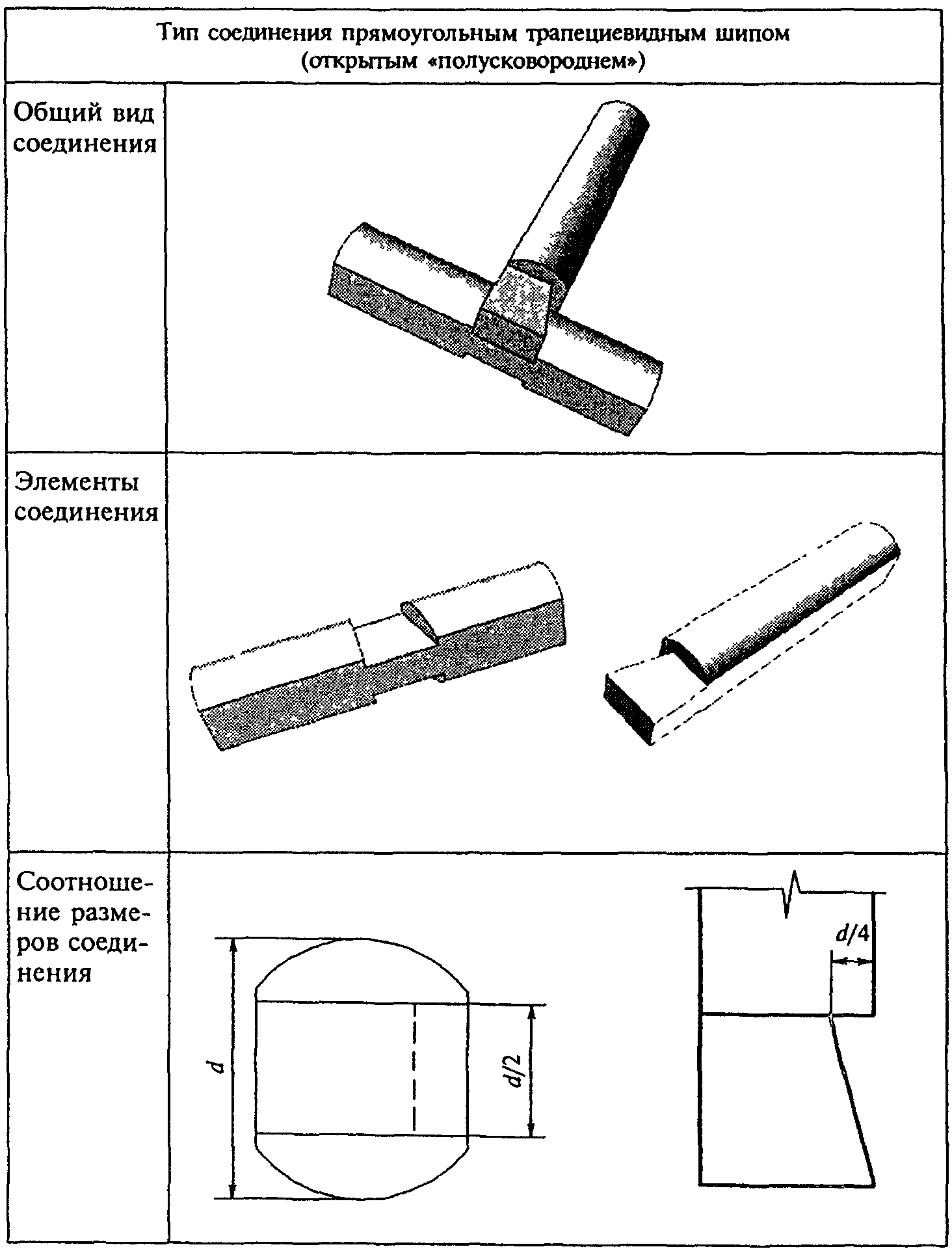

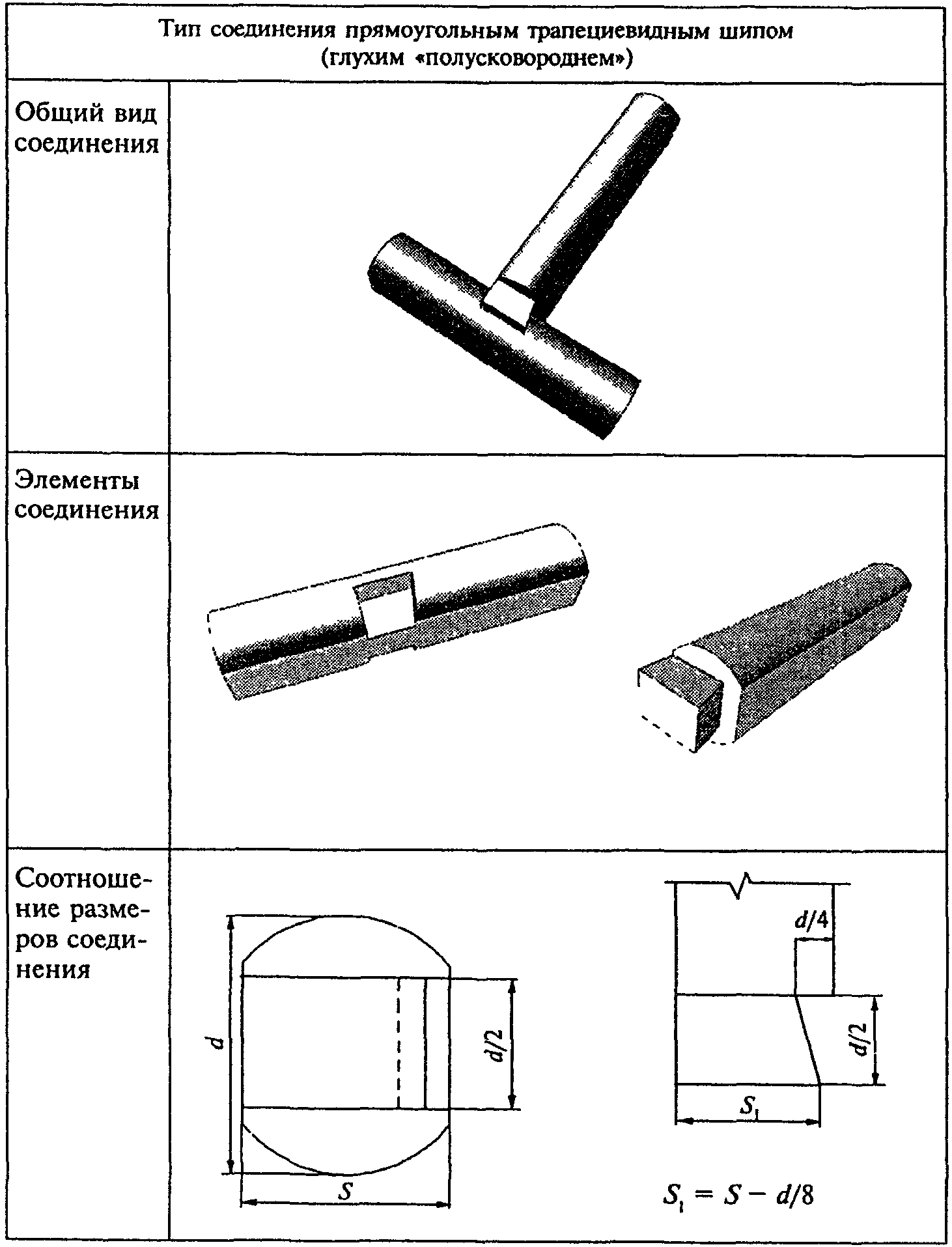

- соединение прямоугольным трапециевидным шипом - ТПТШ;

- соединение прямым пазом - ТПП.

3.5. Примеры условного обозначения:

К-Ч 24 ГОСТ 30974-2002 - угловое соединение круглых лесоматериалов в "чашку", толщина бревна - 24 см.

Б4-О 18х14 ГОСТ 30974-2002 - угловое соединение четырехкантных брусьев в "обло" с размерами по толщине (высоте) - 180 мм, по ширине - 140 мм.

4. Конструкции и размеры

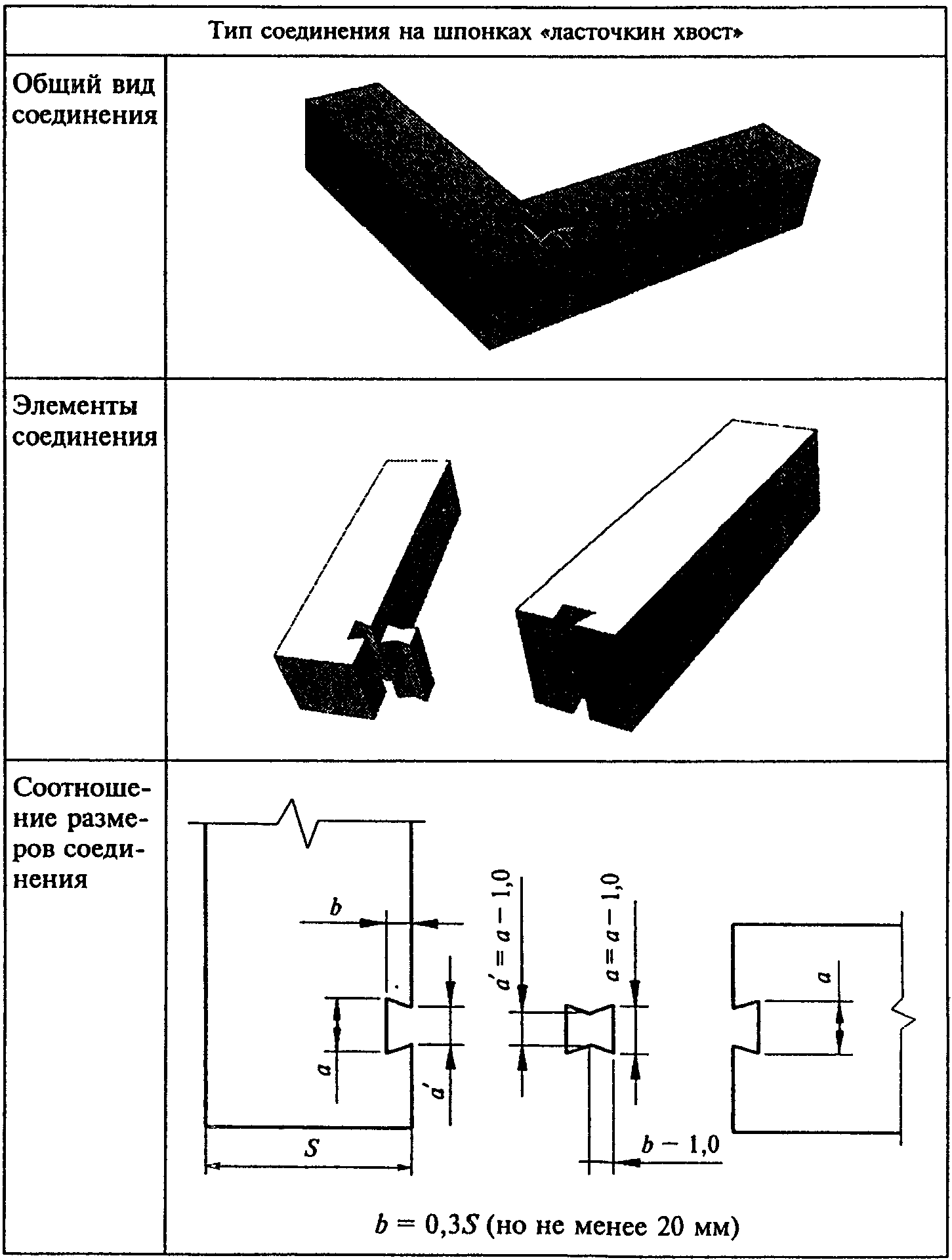

4.1. Конструкции и размеры угловых соединений устанавливают в проектной документации на строительство, а также в конструкторской и технологической документации. Примеры рекомендуемых типов и размеров угловых соединений приведены в таблице 1.

Таблица 1

Рекомендуемые типы и размеры угловых соединений

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЕДИНЕНИЯ УГЛОВЫЕ ДЕРЕВЯННЫХ БРУСЧАТЫХ И БРЕВЕНЧАТЫХ МАЛОЭТАЖНЫХ ЗДАНИЙ КЛАССИФИКАЦИЯ, КОНСТРУКЦИИ, РАЗМЕРЫ Corner joins of wooden low rise buildings of bars and logs. Classification, structures, dimensions ГОСТ 30974-2002

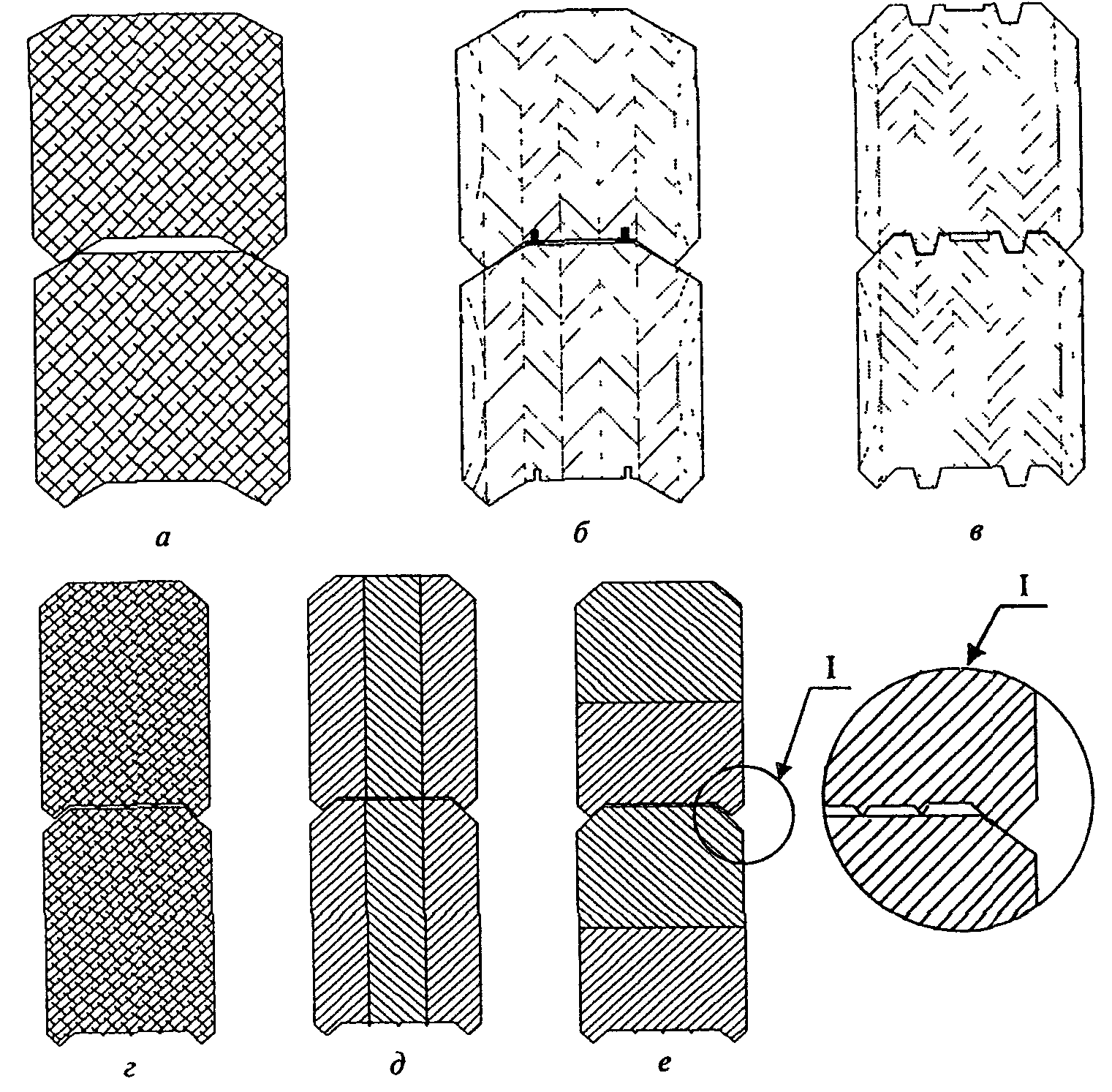

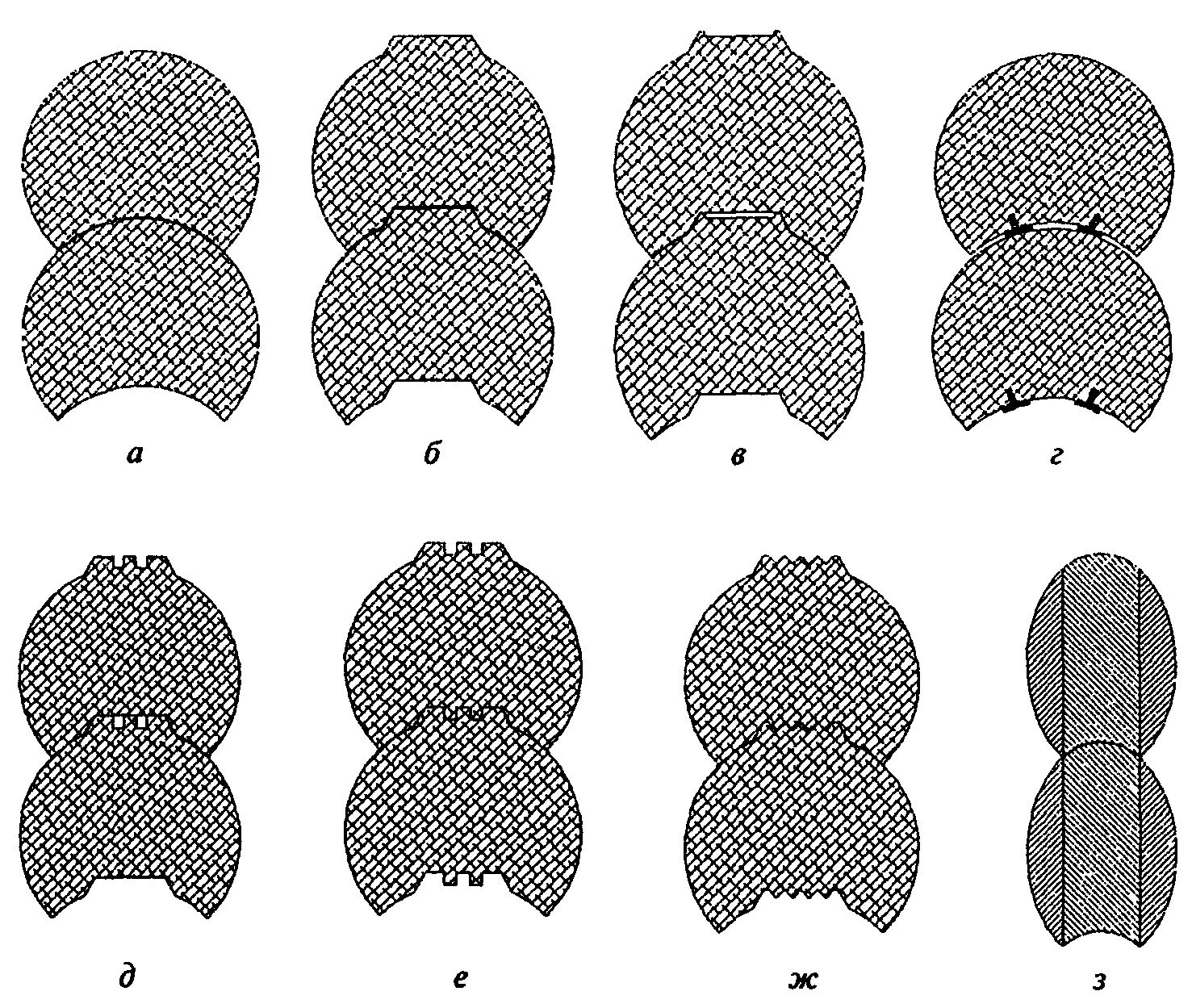

4.2. Примеры основных типовых профилей брусчатых и бревенчатых элементов приведены в Приложении А.

Рекомендуемые размеры по толщине (диаметру) бревен - от 14 см и выше. Рекомендуемые размеры брусьев по толщине (высоте) и ширине - от 100 до 260 мм для стен и 80 - 220 мм для простенков с градацией 10 мм.

Венцовые пазы брусьев и профилированных бревен могут иметь гребни, шпунты и канавки (в том числе под уплотнительные прокладки), предназначенные для повышения плотности и воздухонепроницаемости соединений.

Брусья должны иметь фаски или скругления с наружной стороны для отвода дождевой воды. Размер фасок - 20 х 20 мм. Для брусьев толщиной менее 180 мм размер фасок допускается принимать 15 х 15 мм.

4.3. При назначении размеров сечений брусьев следует учитывать припуски на величину усушки, определяемые в соответствии с ГОСТ 6782.1, ГОСТ 6782.2, и усадки, вызванной уплотнением материалов для заделки швов.

4.4. Размеры толщины бревен принимают по ГОСТ 9463, ГОСТ 9462 с учетом требований ГОСТ 2292. Припуски на величину усушки бревен допускается принимать по размеру их диаметров (за вычетом размера высоты чашечного паза) с учетом требований ГОСТ 6782.1, ГОСТ 6782.2.

4.5. Предельные отклонения размеров сечений фрезерованных клееных брусьев не должны превышать:

по высоте ......................................... +/- 1,0 мм;

по ширине ..........................................+/- 1,5 мм;

другие размеры .....................................+/- 1,0 мм.

4.6. Геометрические размеры элементов и их соединений определяют с использованием методов, установленных в ГОСТ 26433.0 и ГОСТ 26433.1.

4.7. Угловые и Т-образные соединения брусьев с коренным шипом и на шпонках укрепляют деревянными шкантами (нагелями) диаметром:

- для элементов шириной до 140 мм - (20 - 25) мм;

- для элементов шириной равной и более 140 мм - 30 мм.

Шкант устанавливают в центр углового соединения. Отверстие под шкант должно быть равным диаметру шканта.

Предельные отклонения диаметра шканта - (-0,5) мм.

Предельные отклонения диаметра отверстия - +/- 0,5 мм.

Шканты изготавливают из древесины дуба, ясеня, лиственницы, сосны, березы. Влажность древесины шкантов должна быть на 2 - 3% ниже влажности древесины элементов стен.

4.8. Отклонения от отвесной линии соединений по высоте стены не должны превышать величин, рекомендованных ГОСТ 26433.2. При измерении отклонения от отвесной линии угловых соединений, а также их угловых размеров следует пользоваться правилами измерений по ГОСТ 26433.2 и ГОСТ 26433.1.

4.9. В местах сопряжения элементов следует предусматривать зазоры для установки изоляционных прокладок, компенсирующих изменения линейных размеров элементов стен от их усадки и усушки. В качестве изоляционных прокладок следует применять ленточные эластомерные и полимерные материалы, паклю, пенные утеплители-герметики, а также силиконовые (и аналогичные им) герметики по стандартам и техническим условиям, утвержденным в установленном порядке.

4.10. Нормы ограничения пороков, порода и влажность древесины, требования к защитной обработке и клеевым соединениям, а также другие характеристики элементов стен должны отвечать требованиям ГОСТ 11047, конструкторской документации и условиям договора на поставку.

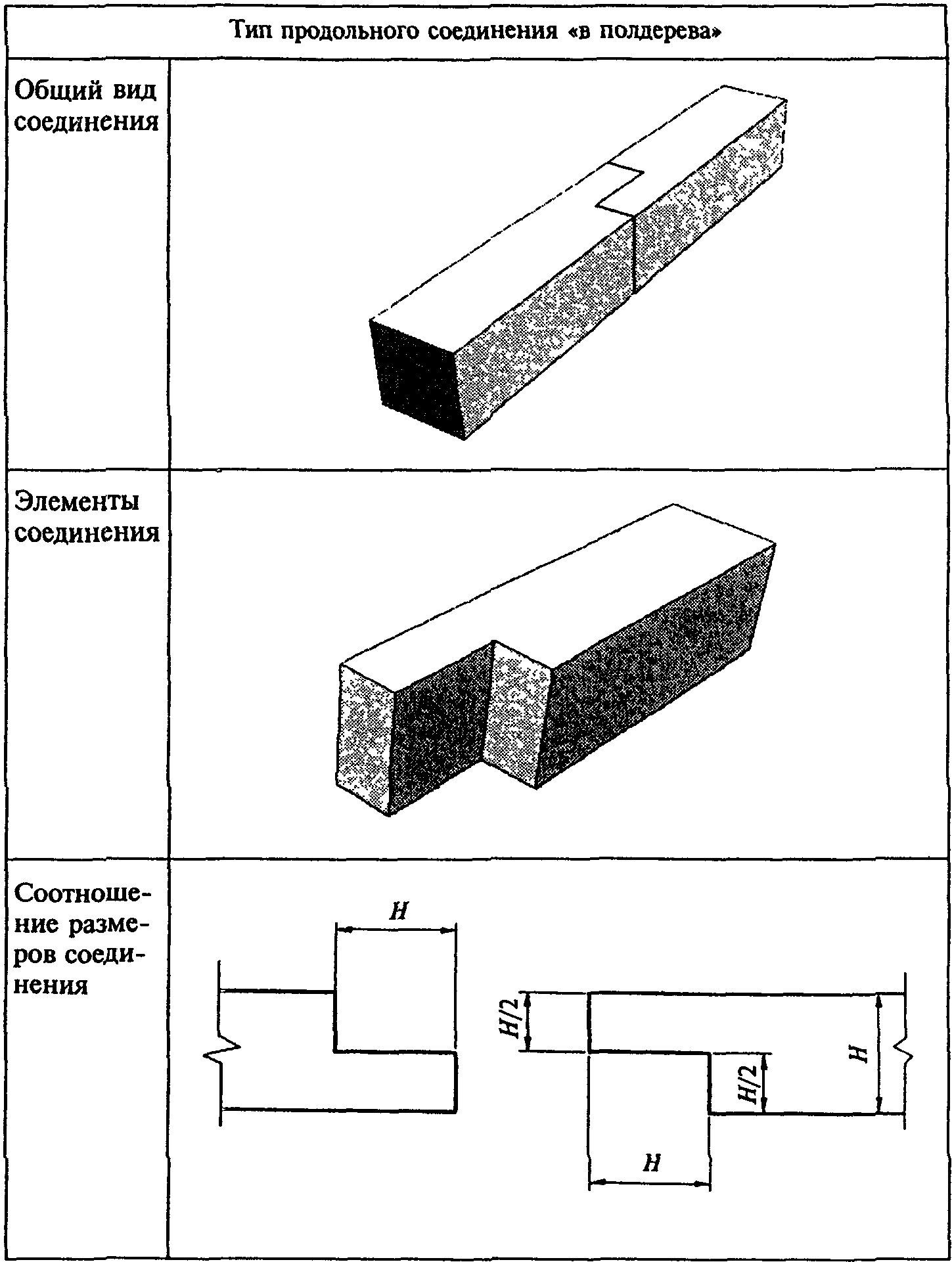

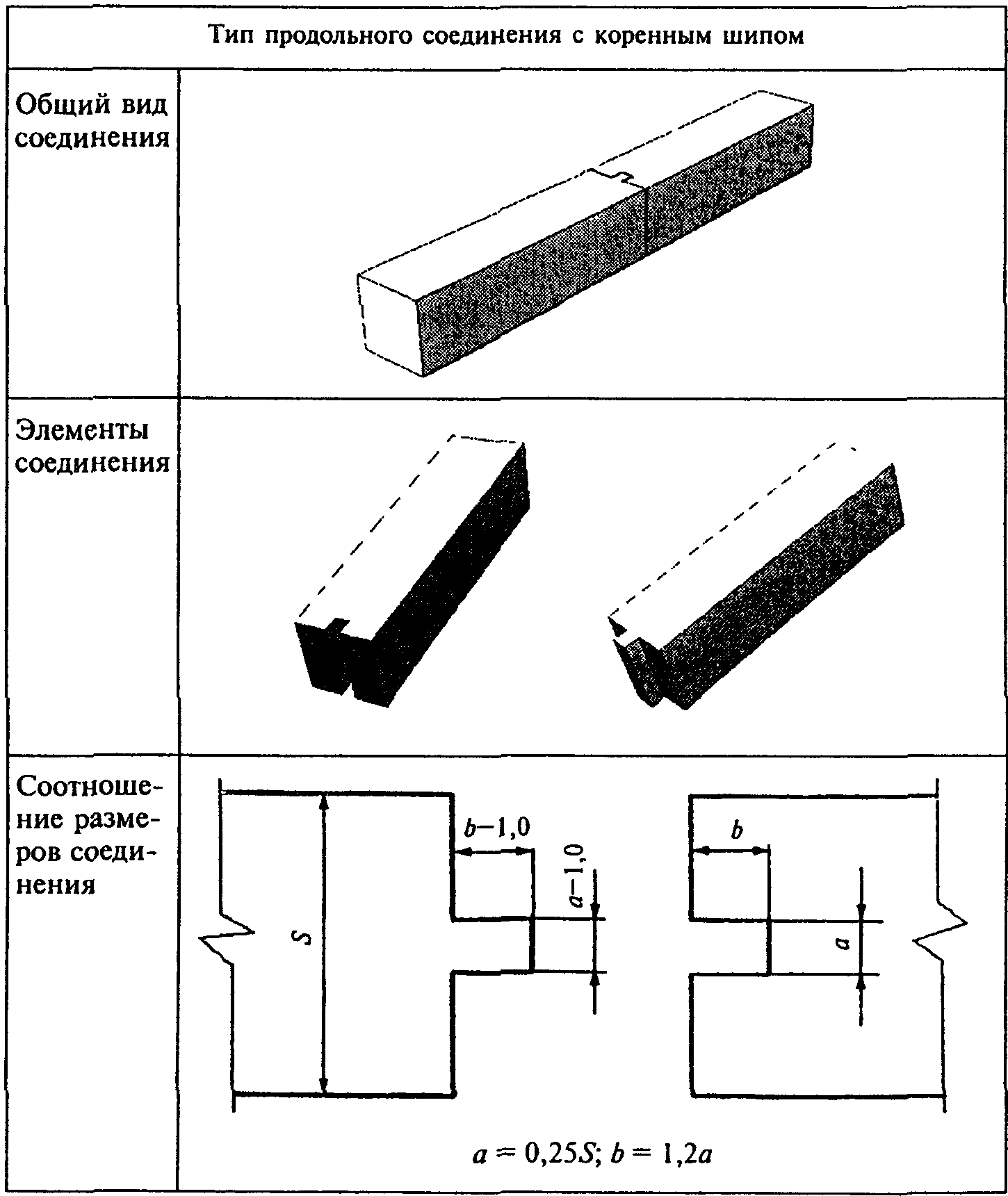

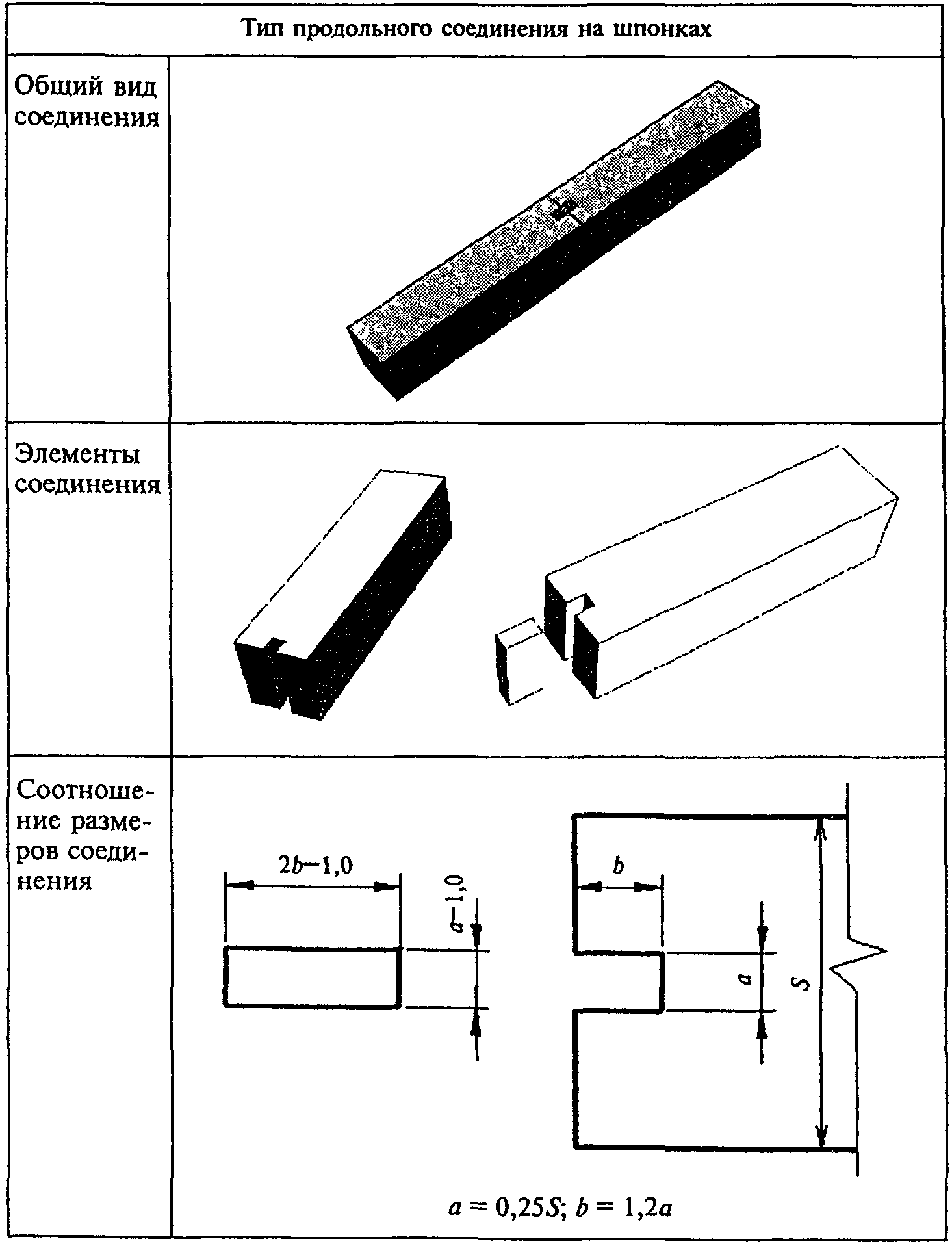

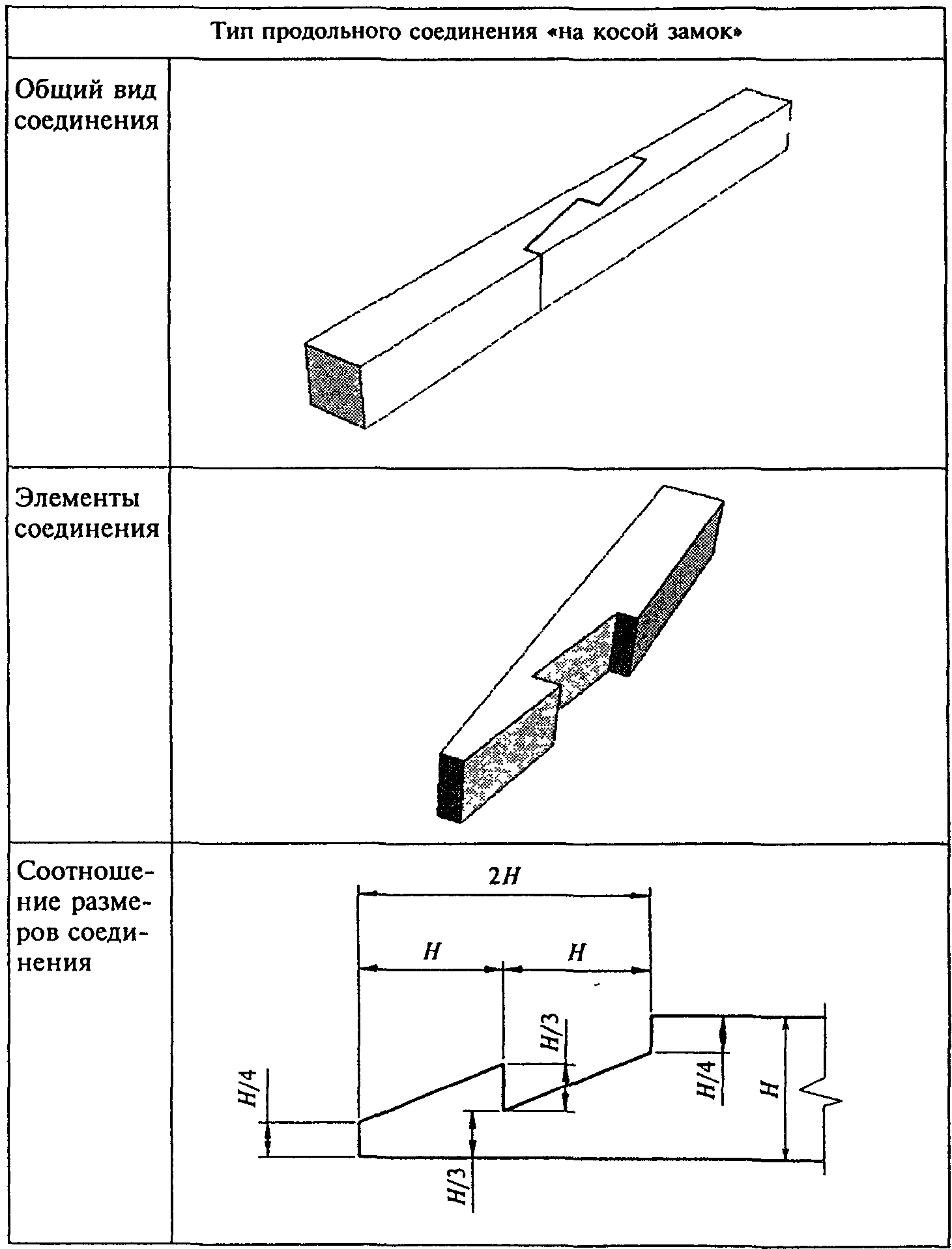

4.11. Примеры соединений брусчатых и бревенчатых элементов по длине приведены в Приложении Б. Соединения по длине могут быть усилены металлическими шиповыми пластинами, пластинами на гвоздях и др. В Т-образных соединениях брусчатых и бревенчатых элементов допускается производить их соединение по длине в месте замка. Соединение, как правило, должно быть невидимым. Сухие бревна и брусья допускается соединять по длине при помощи зубчатого клеевого соединения, размеры которого приводят в конструкторской документации.

4.12. Элементы стен и простенков могут быть соединены по высоте при помощи винтовых тяг (компенсаторов). При этом конструкции тяг и размеры отверстий должны быть указаны в проектной и конструкторской документации.

Приложение А

(рекомендуемое)
