Введен в действие
Постановлением Госстандарта СССР
от 16 апреля 1985 г. N 1091
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КОРОТКИЕ ЗАМЫКАНИЯ В ЭЛЕКТРОУСТАНОВКАХ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Short circuits in electrical installations Terms and definitions
ГОСТ 26522-85
Группа Е00
ОКСТУ 3401
Постановлением Государственного комитета СССР по стандартам от 16 апреля 1985 г. N 1091 срок введения установлен с 01.07.1986.
Переиздание. Декабрь 1986 г.
Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий в области коротких замыканий в электроустановках.
Термины, установленные настоящим стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.
Для каждого понятия установлен один стандартизованный термин. Применение терминов - синонимов стандартизованного термина запрещается.
Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования. Установленные определения можно, при необходимости, изменять по форме изложения, не допуская нарушения границ понятий.
В случаях, когда необходимые и достаточные признаки понятия содержатся в буквальном значении термина, определение не приведено, и, соответственно, в графе "Определение" поставлен прочерк.
В стандарте приведен Алфавитный указатель содержащихся в нем терминов.
Термины и определения видов замыканий приведены в справочном Приложении 1. Схемы и условные обозначения видов коротких замыканий и замыканий в электроустановках приведены в справочном Приложении 2. Кривые изменения составляющих тока короткого замыкания во времени приведены в справочном Приложении 3.
Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым.
------------------------T--------------------------------------------------
Термин ¦ Определение
------------------------+--------------------------------------------------
ВИДЫ КОРОТКИХ ЗАМЫКАНИИ
1. &Короткое замыкание ¦ Замыкание, при котором токи в ветвях электро-
в электроустановке& ¦установки, примыкающих к месту его возникновения,
Короткое замыкание ¦резко возрастают, превышая наибольший допустимый
¦ток продолжительного режима.
¦ Примечания. 1. Замыканием называют всякое
¦случайное или преднамеренное, не предусмотренное
¦нормальным режимом работы, электрическое
¦соединение различных точек электроустановки между
¦собой или землей.
¦ 2. Следует отличать данное понятие термина от
¦другого его понятия, не используемого в настоящем
¦стандарте, означающего действие, приводящее
¦к электрическому соединению между собой различных
¦точек, например, замыкание контактов, замыкание
¦цепи.
¦
2. &Короткое замыкание ¦ Короткое замыкание в электроустановке,
на землю в ¦обусловленное соединением с землей какого-либо ее
электроустановке& ¦элемента
3. &Короткое замыкание ¦ Короткое замыкание в электроустановке,
с землей в ¦сопровождающееся контактированием точки короткого
электроустановке& ¦замыкания с землей

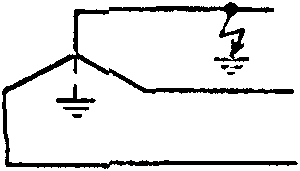

4. &Однофазное короткое¦ Короткое замыкание на землю в трехфазной электро-
замыкание на землю& ¦энергетической системе с глухо или эффективно
Однофазное короткое ¦заземленными нейтралями силовых элементов, при
замыкание ¦котором с землей соединяется только одна фаза
5. &Двухфазное короткое¦ Короткое замыкание между двумя фазами
замыкание& ¦в трехфазной электроэнергетической системе
6. &Двухфазное короткое¦ Короткое замыкание на землю в трехфазной электро-
замыкание на землю& ¦энергетической системе с глухо или эффективно
¦заземленными нейтралями силовых элементов,
¦при котором с землей соединяются две фазы
7. &Двухфазное короткое¦ Двухфазное короткое замыкание в трехфазной
замыкание с землей& ¦электроэнергетической системе с незаземленными или
¦резонансно-заземленными нейтралями силовых
¦элементов, сопровождающиеся контактированием точки
¦короткого замыкания с землей

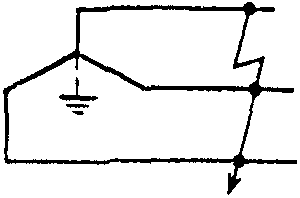

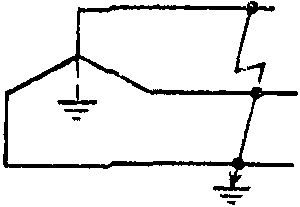

8. &Двойное короткое ¦ Совокупность двух однофазных коротких замыканий
замыкание на землю в ¦на землю в различных, но электрически связанных
электроустановке& ¦частях электроустановки
9. &Трехфазное короткое¦ Короткое замыкание между тремя фазами
замыкание& ¦в трехфазной электроэнергетической системе
10. &Трехфазное ¦ Короткое замыкание на землю в трехфазной электро-
короткое замыкание на ¦энергетической системе с глухо или эффективно
землю& ¦заземленными нейтралями силовых элементов,
¦при котором с землей соединяются три фазы
11. &Трехфазное ¦ Трехфазное короткое замыкание в трехфазной
короткое замыкание с ¦электроэнергетической системе с незаземленными или
землей& ¦резонансно-заземленными нейтралями силовых
¦элементов, сопровождающееся контактированием точки
¦короткого замыкания с землей
12. &Короткое замыкание¦ -
между ветвями обмотки ¦
одной фазы& ¦
Межветвевое короткое ¦
замыкание ¦
13. &Короткое замыкание¦ -
между катушками или ¦
секциями обмотки одной ¦
фазы& ¦
Межкатушечное или ¦
межсекционное короткое ¦
замыкание ¦
14. &Межвитковое ¦ Короткое замыкание между разными витками одной
короткое замыкание& ¦катушки или секции обмотки электрической машины,
¦трансформатора или электрического аппарата
15. &Повторное короткое¦ Короткое замыкание в электроустановке при
замыкание& ¦автоматическом повторном включении коммутационного
¦электрического аппарата поврежденной цепи
16. &Видоизменяющееся ¦ Короткое замыкание в электроустановке с переходом
короткое замыкание& ¦одного вида короткого замыкания в другой
17. &Устойчивое ¦ Короткое замыкание в электроустановке, условия
короткое замыкание& ¦возникновения которого сохраняются во время
¦бестоковой паузы коммутационного электрического
¦аппарата
18. &Неустойчивое ¦ Короткое замыкание в электроустановке, условия
короткое замыкание& ¦возникновения которого самоликвидируются во время
¦бестоковой паузы коммутационного электрического
¦аппарата
19. &Симметричное ¦ Короткое замыкание в электроустановке, при
короткое замыкание& ¦котором все ее фазы находятся в одинаковых
¦условиях
20. &Несимметричное ¦ Короткое замыкание в электроустановке,
короткое замыкание& ¦при котором одна из ее фаз находится в условиях,
¦отличных от условий других фаз
21. &Удаленное короткое¦ Короткое замыкание в электроустановке, при
замыкание& ¦котором амплитуда периодической составляющей тока
¦данного источника энергии в начальный и в
¦произвольный моменты времени практически одинаковы
22. &Близкое короткое ¦ Короткое замыкание в электроустановке, при
замыкание& ¦котором амплитуда периодической составляющей тока
¦данного источника энергии в начальный и в произ-
¦вольный моменты времени существенно отличается
23. &Неудаленное ¦ Близкое короткое замыкание на присоединенной к
короткое замыкание& ¦выключателю воздушной электрической линии,
¦находящееся от него на расстоянии от нескольких
¦сотен метров до нескольких километров, при котором
¦условия отключения существенно утяжеляются
РЕЖИМЫ КОРОТКОГО ЗАМЫКАНИЯ
В ЭЛЕКТРОУСТАНОВКАХ И ИХ ПАРАМЕТРЫ
24. &Режим короткого ¦ Режим работы электроустановки при наличии в ней
замыкания ¦короткого замыкания
электроустановки& ¦
Режим короткого ¦
замыкания ¦
25. &Режим работы ¦ Режим работы электроустановки непосредственно
электроустановки, ¦перед моментом возникновения короткого замыкания
предшествующий короткому¦
замыканию& ¦
Предшествующий режим ¦
26. &Установившийся ¦ Режим короткого замыкания электроустановки,
режим короткого ¦наступающий после затухания во всех цепях
замыкания ¦свободных токов и прекращения изменения напряжения
электроустановки& ¦возбудителей синхронных машин под действием
¦автоматических регуляторов возбуждения
27. &Переходный процесс¦ Процесс перехода от одного установившегося режима
в электроустановке& ¦электроустановки к другому
28. &Электромагнитный ¦ Переходный процесс, характеризуемый изменением
переходный процесс в ¦значений только электромагнитных величин
электроустановке& ¦электроустановки
29. &Электромеханичес- ¦ Переходный процесс, характеризуемый совместным
кий переходный процесс ¦изменением значений электромагнитных и
в электроустановке& ¦механических величин, определяющих состояние
¦электроустановки
30. &Режим нормального ¦ Режим работы синхронной машины при коротком
напряжения синхронной ¦замыкании в электроэнергетической системе, когда
машины при коротком ¦напряжение на выводах машины поддерживается равным
замыкании& ¦напряжению нормального режима
Режим нормального ¦
напряжения ¦
31. &Режим подъема ¦ Режим работы синхронной машины при коротком
возбуждения синхронной ¦замыкании в электроэнергетической системе, когда
машины при коротком ¦ток возбуждения машины под действием
замыкании& ¦автоматического регулятора возбуждения продолжает
Режим подъема ¦увеличиваться
возбуждения ¦
32. &Режим предельного ¦ Установившийся режим работы синхронной машины при
возбуждения синхронной ¦коротком замыкании в электрической системе, когда
машины при коротком ¦ток возбуждения машины равен предельному
замыкании& ¦
Режим предельного ¦
возбуждения ¦
33. &Ток короткого ¦ Ток, возникающий при коротком замыкании
замыкания ¦в электроустановке
в электроустановке& ¦
34. &Ток в месте ¦ Суммарный ток всех ветвей электроустановки,
короткого замыкания& ¦сходящихся в точке короткого замыкания
35. &Свободная ¦ Составляющая тока короткого замыкания в электро-
составляющая тока ¦установке, определяемая только начальными
короткого замыкания ¦условиями короткого замыкания, структурой
в электроустановке& ¦электрической сети и параметрами ее элементов
36. &Принужденная ¦ Составляющая тока короткого замыкания
составляющая тока ¦в электроустановке, равная разности между током
короткого замыкания ¦короткого замыкания и его свободными составляющими
в электроустановке& ¦
37. &Апериодическая ¦ Свободная составляющая тока короткого замыкания в
составляющая тока ¦электроустановке, изменяющаяся во времени без
короткого замыкания ¦перемены знака
в электроустановке& ¦
38. &Периодическая ¦ Составляющая тока короткого замыкания
составляющая тока ¦в электроустановке, изменяющаяся по периодическому
короткого замыкания ¦закону с рабочей частотой
рабочей частоты ¦
в электроустановке& ¦
Периодическая ¦
составляющая тока ¦
короткого замыкания ¦
39. &Периодическая ¦ -
составляющая тока ¦
короткого замыкания ¦
нерабочей частоты ¦
в электроустановке& ¦
40. &Мгновенное ¦ Значение тока короткого замыкания в электро-
значение тока короткого ¦установке в рассматриваемый момент времени.
замыкания ¦ Примечание. Аналогично определяют мгновенные
в электроустановке& ¦значения напряжения и ЭДС при коротком замыкании
¦в электроустановке.
¦
41. &Действующее ¦ Среднее квадратическое значение тока короткого
значение тока короткого ¦замыкания в электроустановке за период рабочей
замыкания в ¦частоты, середина которого есть рассматриваемый
электроустановке& ¦момент времени
42. &Действующее ¦ Среднее квадратическое значение периодической
значение периодической ¦составляющей тока короткого замыкания рабочей
составляющей тока ¦частоты в электроустановке за период, середина
короткого замыкания ¦которого есть рассматриваемый момент времени
рабочей частоты ¦
в электроустановке& ¦
Действующее значение ¦
периодической ¦
составляющей тока ¦
короткого замыкания ¦

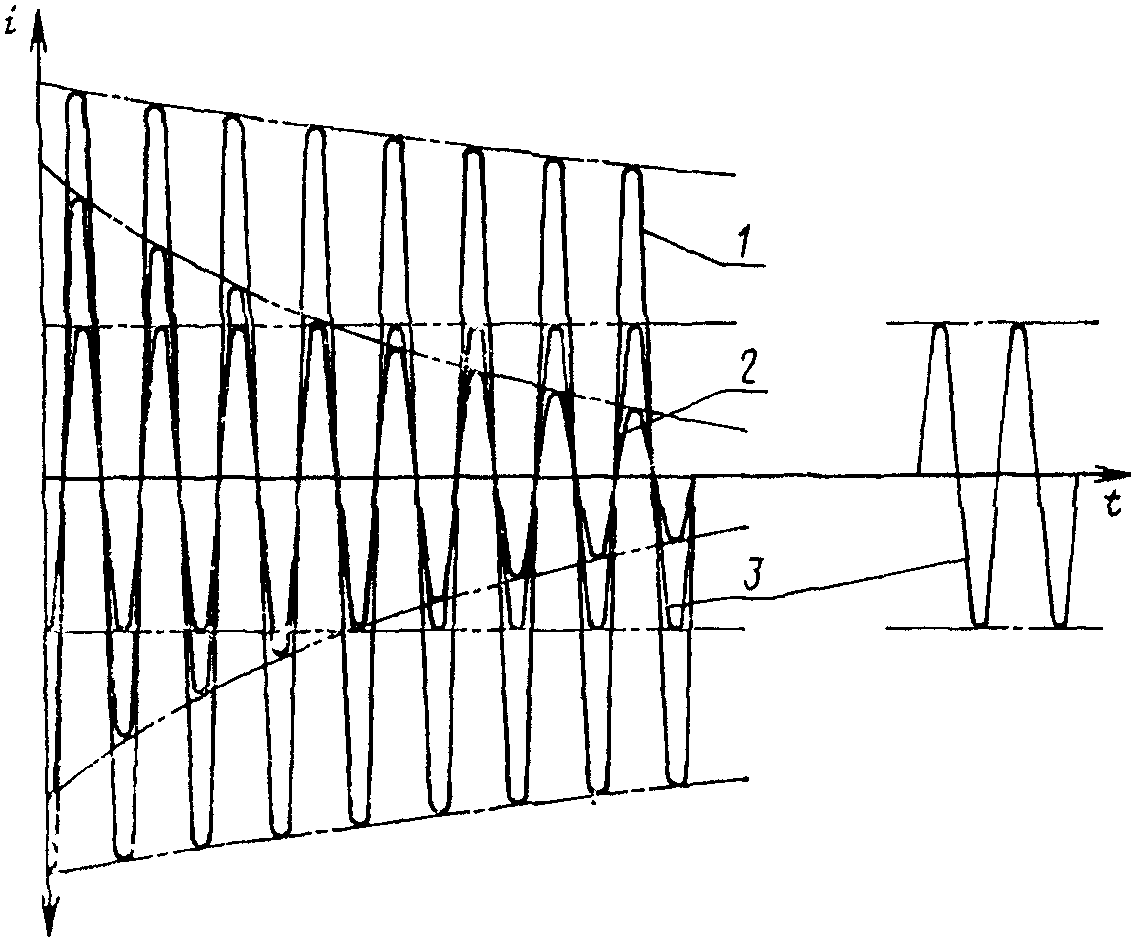

43. &Начальное ¦ Условная величина, равная двойной амплитуде
действующее значение ¦периодической составляющей тока короткого
периодической ¦замыкания рабочей частоты в электроустановке в
составляющей тока ¦ _
короткого замыкания ¦начальный момент времени, уменьшенной в 2\/2 раз.
рабочей частоты в ¦ Примечание. Под двойной амплитудой периодической
электроустановке& ¦составляющей тока короткого замыкания в начальный
Начальное значение ¦или любой другой момент времени понимают условную
периодической ¦величину, определяемую по кривой изменения тока
составляющей тока ¦короткого замыкания во времени как разность
короткого замыкания ¦ординат верхней и нижней огибающих этой кривой
¦в соответствующий момент времени.
¦
44. &Начальное значение¦ -
апериодической ¦
составляющей тока ¦
короткого замыкания в ¦
электроустановке& ¦
45. &Установившийся ток¦ Значение тока короткого замыкания
короткого замыкания в ¦в электроустановке после окончания переходного
электроустановке& ¦процесса, характеризуемого затуханием всех
¦свободных составляющих этого тока и прекращением
¦изменения тока от воздействия устройств
¦автоматического регулирования возбуждения
¦источников энергии
46. &Ударный ток ¦ По СТ СЭВ 2726-80
короткого замыкания& ¦
47. &Ударный ¦ Отношение ударного тока короткого замыкания
коэффициент тока ¦к амплитуде периодической составляющей тока
короткого замыкания& ¦короткого замыкания рабочей частоты в начальный
Ударный коэффициент ¦момент времени
48. &Отключаемый ток ¦ Ток короткого замыкания электрической цепи
короткого замыкания& ¦в момент начала расхождения дугогасительных кон-
¦тактов ее коммутационного электрического аппарата
49. &Действующее ¦ Условная величина, равная двойной амплитуде
значение периодической ¦периодической составляющей тока короткого
составляющей ¦замыкания в момент начала расхождения дугогаси-
отключаемого тока ¦тельных контактов коммутационного электрического
короткого замыкания& ¦ _
¦аппарата, уменьшенной в 2\/2 раз
50. &Апериодическая ¦ Значение апериодической составляющей тока
составляющая ¦короткого замыкания в момент начала расхождения
отключаемого тока ¦дугогасительных контактов коммутационного
короткого замыкания& ¦электрического аппарата
51. &Амплитудное ¦ Условная величина, равная арифметической сумме
значение отключаемого ¦действующего значения периодической составляющей
тока короткого ¦отключаемого тока короткого замыкания,
замыкания& ¦ _
¦увеличенного в \/2 раз, и апериодической состав-
¦ляющей отключаемого тока короткого замыкания
52. &Напряжение в месте¦ Напряжение какой-либо фазы или полюса
короткого замыкания& ¦электроустановки в месте короткого замыкания
53. &Остаточное ¦ Напряжение какой-либо фазы или полюса
напряжение при коротком ¦электроустановки в рассматриваемой точке сети,
замыкании& ¦удаленной от места короткого замыкания
54. &Симметричные ¦ Три симметричные трехфазные системы токов
составляющие ¦короткого замыкания рабочей частоты прямой,
несимметричной ¦обратной и нулевой последовательностей, на которые
трехфазной системы токов¦данная несимметричная трехфазная система токов
короткого замыкания& ¦короткого замыкания может быть разложена.
¦ Примечание. Аналогично определяют симметричные
¦составляющие несимметричной трехфазной системы
¦напряжений при коротком замыкании.
¦
55. &Ток короткого ¦ Один из токов симметричной трехфазной системы
замыкания прямой ¦токов короткого замыкания прямого следования фаз.
последовательности& ¦ Примечание. Аналогично определяют напряжение
¦прямой последовательности при коротком замыкании.
¦
56. &Ток короткого ¦ Один из токов симметричной трехфазной системы то-
замыкания обратной ¦ков короткого замыкания обратного следования фаз.
последовательности& ¦ Примечание. Аналогично определяют напряжение об-
¦ратной последовательности при коротком замыкании.
¦
57. &Ток короткого ¦ Один из токов симметричной неуравновешенной
замыкания нулевой ¦трехфазной системы токов короткого замыкания
последовательности& ¦нулевого следования фаз.
¦ Примечание. Аналогично определяют напряжение
¦нулевой последовательности при коротком замыкании.
¦
58. &Ожидаемый ток ¦ Ток короткого замыкания, который был бы в
короткого замыкания& ¦электрической цепи электроустановки при отсутствии
¦действия установленного в ней токоограничивающего
¦коммутационного электрического аппарата
59. &Пропускаемый ток ¦ Наибольшее мгновенное значение тока короткого
короткого замыкания& ¦замыкания в электрической цепи электроустановки
¦с учетом действия токоограничивающего
¦коммутационного электрического аппарата
60. &Сквозной ток ¦ Ток, проходящий через включенный коммутационный
короткого замыкания ¦электрический аппарат при внешнем коротком
коммутационного ¦замыкании
электрического аппарата&¦
Сквозной ток короткого ¦
замыкания ¦
61. &Содержание ¦ Отношение апериодической составляющей
апериодической ¦отключаемого тока короткого замыкания
составляющей в ¦ _
отключаемом токе ¦к увеличенному в \/2 раз действующему значению
короткого замыкания& ¦периодической составляющей отключаемого тока
¦короткого замыкания в тот же момент времени
62. &Гармонический ¦ Совокупность синусоидальных токов различных
состав тока короткого ¦частот, на которые может быть разложен ток
замыкания& ¦короткого замыкания
63. &Фаза возникновения¦ Фаза напряжения электроустановки к моменту
короткого замыкания в ¦возникновения короткого замыкания, выраженная
электроустановке& ¦в электрических градусах
64. &Свободная ¦ Периодическая составляющая тока короткого
переходная составляющая ¦замыкания в электроустановке, обусловленная
тока короткого замыкания¦сравнительно медленно затухающими токами контуров
в электроустановке& ¦ротора синхронной машины
65. &Переходная ¦ Периодическая составляющая тока короткого
составляющая тока ¦замыкания в электроустановке, равная сумме
короткого замыкания в ¦принужденной и свободной переходной составляющих
электроустановке& ¦тока короткого замыкания
Переходный ток короткого¦
замыкания ¦
66. &Свободная ¦ Периодическая составляющая тока короткого
сверхпереходная ¦замыкания в электроустановке, обусловленная
составляющая тока ¦сравнительно быстро затухающими токами контуров
короткого замыкания в ¦ротора синхронной машины и проявляющаяся
электроустановке& ¦в начальный период короткого замыкания
67. &Сверхпереходная ¦ Периодическая составляющая тока короткого
составляющая тока ¦замыкания в электроустановке, равная сумме
короткого замыкания в ¦переходной и свободной сверхпереходной
электроустановке& ¦составляющих тока короткого замыкания
Сверхпереходный ток ¦
короткого замыкания ¦
68. &Мощность короткого¦ Условная величина, равная увеличенному в \/3 раз
замыкания& ¦произведению тока трехфазного короткого замыкания
¦на номинальное напряжение соответствующей
¦электрической сети
69. &Продольная ¦ Несимметрия трехфазной электроустановки,
несимметрия в ¦обусловленная последовательно включенным в ее цепь
электроустановке& ¦несимметричным трехфазным элементом.
¦ Примечание. Несимметрией трехфазной
¦электроустановки называют неравенство значений
¦параметров элементов ее фаз.
¦
70. &Поперечная ¦ Несимметрия трехфазной электроустановки,
несимметрия в ¦обусловленная коротким замыканием одной или двух
электроустановке& ¦фаз на землю или двух фаз между собой
71. &Однократная ¦ Продольная или поперечная несимметрия, возникшая
несимметрия в ¦в одной точке электроустановки
электроустановке& ¦
72. &Сложная ¦ Несимметрия трехфазной электроустановки,
несимметрия в ¦представляющая собой комбинацию из продольных и
электроустановке& ¦поперечных несимметрий
73. &Особая фаза ¦ Фаза трехфазной электроустановки, которая
электроустановки& ¦при возникновении продольной или поперечной
¦несимметрии оказывается в условиях, отличных
¦от условий для двух других фаз
74. &Комплексная схема ¦ Электрическая схема, в которой схемы замещения
замещения ¦прямой, обратной и нулевой последовательностей или
электроустановки& ¦других составляющих объединены соответствующим
Комплексная схема ¦образом с учетом соотношений между составляющими
замещения ¦токов и напряжения в месте повреждения
75. &Коэффициент ¦ Отношение тока прямой, обратной или нулевой
распределения тока ¦последовательности рассматриваемой цепи
короткого замыкания& ¦электроустановки к току соответствующей
¦последовательности в месте короткого замыкания
76. &Граничные условия ¦ Характерные соотношения для токов и напряжений
при несимметрии в ¦в месте повреждения при различного вида
электроустановке& ¦несимметрии в электроустановке
Граничные условия ¦
77. &Критическое ¦ Внешнее сопротивление синхронной машины, при
сопротивление при ¦коротком замыкании за которым возбуждение син-
коротком замыкании& ¦хронной машины в установившемся режиме короткого
Критическое ¦замыкания равно предельному, а напряжение
сопротивление ¦на выводах обмотки статора - номинальному
78. &Критический ток ¦ Значение установившегося тока синхронной машины
короткого замыкания ¦при коротком замыкании за критическим
синхронной машины& ¦сопротивлением
Критический ток ¦
79. &Критическое время ¦ Время, за которое напряжение на выводах
короткого замыкания ¦синхронной машины, снизившееся в результате
электроустановки& ¦короткого замыкания, достигает под действием
Критическое время ¦автоматического регулятора возбуждения
¦номинального значения
80. &Постоянная времени¦ Электромагнитная постоянная времени,
апериодической ¦характеризующая скорость затухания апериодической
составляющей тока ¦составляющей тока короткого замыкания
короткого замыкания ¦
в электроустановке& ¦
РАСЧЕТНЫЕ УСЛОВИЯ КОРОТКОГО ЗАМЫКАНИЯ
81. &Расчетные условия ¦ Наиболее тяжелые, но достаточно вероятные
короткого замыкания ¦условия, в которых может оказаться рассматриваемый
элемента ¦элемент электроустановки при различного вида
электроустановки& ¦коротких замыканиях
82. &Расчетная схема ¦ Электрическая схема электроустановки, при которой
электроустановки& ¦имеют место расчетные условия короткого замыкания
¦для рассматриваемого ее элемента
83. &Расчетный вид ¦ Вид короткого замыкания, при котором имеют место
короткого замыкания в ¦расчетные условия короткого замыкания
электроустановке& ¦для рассматриваемого элемента электроустановки
84. &Расчетная точка ¦ Точка электроустановки, при коротком замыкании
короткого замыкания в ¦в которой для рассматриваемого элемента
электроустановке& ¦электроустановки имеют место расчетные условия
¦короткого замыкания
85. &Расчетная ¦ Продолжительность короткого замыкания, являющаяся
продолжительность ¦расчетной для рассматриваемого элемента
короткого замыкания в ¦электроустановки при определении воздействия
электроустановке& ¦на него токов короткого замыкания
86. &Вероятностные ¦ Совокупность характеристик, описывающих
характеристики короткого¦вероятностный характер различных параметров и
замыкания в электроуста-¦условий короткого замыкания
новке& ¦
ДЕЙСТВИЕ ТОКОВ КОРОТКОГО ЗАМЫКАНИЯ
87. &Термическое ¦ Изменение температуры элементов электроустановки
действие тока короткого ¦под действием тока короткого замыкания
замыкания ¦
в электроустановке& ¦
88. &Электродинамичес- ¦ Механическое действие электродинамических сил,
кое действие тока ¦обусловленных током короткого замыкания,
короткого замыкания ¦на элементы электроустановки
в электроустановке& ¦
89. &Интеграл Джоуля& ¦ Условная величина, характеризующая тепловое
¦действие тока короткого замыкания на рассмат-
¦риваемый элемент электроустановки, численно равная
¦интегралу от квадрата тока короткого замыкания по
¦времени, в пределах от начального момента
¦короткого замыкания до момента его отключения
90. &Ток термической ¦ Нормированный ток, термическое действие которого
стойкости электрического¦электрический аппарат способен выдержать
аппарата при коротком ¦при коротком замыкании в течение нормированного
замыкании& ¦времени термической стойкости
Ток термической ¦
стойкости ¦
91. &Ток ¦ Нормированный ток, электродинамическое действие
электродинамической ¦которого электрический аппарат способен выдержать
стойкости электрического¦при коротком замыкании без повреждений,
аппарата при коротком ¦препятствующих его дальнейшей работе
замыкании& ¦
Ток электродинамической ¦
стойкости ¦
92. &Стойкость элемента¦ Способность элемента электроустановки выдерживать
электроустановки к току ¦термическое и электродинамическое действия тока
короткого замыкания& ¦короткого замыкания без повреждений,
¦препятствующих его дальнейшей исправной работе
АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ
&Вид короткого замыкания в электроустановке расчетный& 83
&Время короткого замыкания электроустановки критическое& 79
Время критическое 79
&Действие тока короткого замыкания в электроустановке термическое& 87
&Действие тока короткого замыкания в электроустановке 88
электродинамическое&
&Замыкание в электроустановке короткое& 1
Замыкание короткое 1
&Замыкание короткое близкое& 22
&Замыкание короткое видоизменяющееся& 16
&Замыкание короткое двухфазное& 5
Замыкание короткое межветвевое 12
&Замыкание короткое межвитковое& 14
&Замыкание короткое несимметричное& 20
&Замыкание короткое неудаленное& 23
&Замыкание короткое неустойчивое& 18
Замыкание короткое однофазное 4
&Замыкание короткое повторное& 15
&Замыкание короткое симметричное& 19
&Замыкание короткое трехфазное& 9
&Замыкание короткое удаленное& 21
&Замыкание короткое устойчивое& 17
&Замыкание между ветвями обмотки одной фазы короткое& 12
&Замыкание между катушками или секциями обмотки одной фазы 13
короткое&
Замыкание межкатушечное или межсекционное короткое 13
&Замыкание на землю в электроустановке короткое& 2
&Замыкание на землю в электроустановке короткое двойное& 8
&Замыкание на землю короткое двухфазное& 6
&Замыкание на землю короткое однофазное& 4
&Замыкание на землю короткое трехфазное& 10
&Замыкание с землей в электроустановке короткое& 3
&Замыкание с землей короткое двухфазное& 7
&Замыкание с землей короткое трехфазное& 11
&Значение апериодической составляющей тока короткого замыкания в 44
электроустановке начальное&
&Значение отключаемого тока короткого замыкания амплитудное& 51
&Значение периодической составляющей отключаемого тока короткого 49
замыкания действующее&
Значение периодической составляющей тока короткого замыкания 42
действующее
Значение периодической составляющей тока короткого замыкания 43
начальное
&Значение периодической составляющей тока короткого замыкания 42
рабочей частоты в электроустановке действующее&
&Значение периодической составляющей тока короткого замыкания 43
рабочей частоты в электроустановке начальное действующее&
&Значение тока короткого замыкания в электроустановке действующее& 41
&Значение тока короткого замыкания в электроустановке мгновенное& 40
&Интеграл Джоуля& 89
&Коэффициент распределения тока короткого замыкания& 75
&Коэффициент тока короткого замыкания ударный& 47
Коэффициент ударный 47
&Мощность короткого замыкания& 68
&Напряжение в месте короткого замыкания& 52
&Напряжение при коротком замыкании остаточное& 53
&Несимметрия в электроустановке однократная& 71
&Несимметрия в электроустановке поперечная& 70
&Несимметрия в электроустановке продольная& 69
&Несимметрия в электроустановке сложная& 72
&Постоянная времени апериодической составляющей тока короткого 80
замыкания в электроустановке&
&Продолжительность короткого замыкания в электроустановке 85
расчетная&
&Процесс в электроустановке переходный& 27
&Процесс в электроустановке электромагнитный переходный& 28
&Процесс в электроустановке электромеханический переходный& 29
Режим короткого замыкания 24
&Режим короткого замыкания электроустановки установившийся& 26
&Режим короткого замыкания электроустановки& 24
Режим нормального напряжения 30
&Режим нормального напряжения синхронной машины при коротком 30
замыкании&
Режим подъема возбуждения 31
&Режим подъема возбуждения синхронной машины при коротком 31
замыкании&
Режим предельного возбуждения 32
&Режим предельного возбуждения синхронной машины при коротком 32
замыкании&
Режим предшествующий 25
&Режим работы электроустановки, предшествующий короткому 25
замыканию&
&Содержание апериодической составляющей в отключаемом токе 61
короткого замыкания&
Сопротивление критическое 77
&Сопротивление при коротком замыкании критическое& 77
&Состав тока короткого замыкания гармонический& 62
&Составляющая отключаемого тока короткого замыкания 50
апериодическая&
&Составляющая тока короткого замыкания в электроустановке 37
апериодическая&
&Составляющая тока короткого замыкания в электроустановке 65
переходная&
&Составляющая тока короткого замыкания в электроустановке 36
принужденная&
&Составляющая тока короткого замыкания в электроустановке 67
сверхпереходная&
&Составляющая тока короткого замыкания в электроустановке 35
свободная&
&Составляющая тока короткого замыкания в электроустановке 64
свободная переходная&
&Составляющая тока короткого замыкания в электроустановке 66
свободная сверхпереходная&
&Составляющая тока короткого замыкания нерабочей частоты в 39
электроустановке периодическая&
Составляющая тока короткого замыкания периодическая 38
&Составляющая тока короткого замыкания рабочей частоты в 38
электроустановке периодическая&
&Составляющие несимметричной трехфазной системы токов короткого 54
замыкания симметричные&
&Стойкость элемента электроустановки к току короткого замыкания& 92
Схема замещения комплексная 74
&Схема замещения электроустановки комплексная& 74
&Схема электроустановки расчетная& 82
&Ток в месте короткого замыкания& 34
&Ток короткого замыкания в электроустановке& 33
&Ток короткого замыкания в электроустановке установившийся& 45
&Ток короткого замыкания коммутационного электрического аппарата 60
сквозной&
&Ток короткого замыкания синхронной машины критический& 78
&Ток короткого замыкания нулевой последовательности& 57
&Ток короткого замыкания обратной последовательности& 56
&Ток короткого замыкания ожидаемый& 58
&Ток короткого замыкания отключаемый& 48
Ток короткого замыкания переходный 65
&Ток короткого замыкания пропускаемый& 59
&Ток короткого замыкания прямой последовательности& 55
Ток короткого замыкания сверхпереходный 67
Ток короткого замыкания сквозной 60
&Ток короткого замыкания ударный& 46
Ток критический 78
Ток термической стойкости 90
&Ток термической стойкости электрического аппарата при коротком 90
замыкании&
Ток электродинамической стойкости 91
&Ток электродинамической стойкости электрического аппарата при 91
коротком замыкании&
&Точка короткого замыкания в электроустановке расчетная& 84
Условия граничные 76
&Условия короткого замыкания элемента электроустановки расчетные& 81
&Условия при несимметрии в электроустановке граничные& 76
&Фаза возникновения короткого замыкания в электроустановке& 63
&Фаза электроустановки особая& 73
&Характеристики короткого замыкания в электроустановке 86
вероятностные&
Приложение 1
Справочное
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ВИДОВ ЗАМЫКАНИЙ
---------------------------T-----------------------------------------------
Термин ¦ Определение
---------------------------+-----------------------------------------------
1. Металлическое замыкание¦ Замыкание, при котором сопротивление в месте
Нрк. Глухое замыкание ¦его возникновения, т.е. переходное
¦сопротивление очень мало и им можно пренебречь
2. Дуговое замыкание ¦ Замыкание, при котором в месте его
¦возникновения образуется электрическая дуга
3. Замыкание на землю ¦ Замыкание, обусловленное соединением с землей
4. Однофазное замыкание ¦ Замыкание на землю одной из фаз электро-
на землю ¦установки в трехфазной системе с незаземленными
Ндп. Простое замыкание ¦или резонансно-заземленными нейтралями силовых
¦элементов
5. Двойное замыкание ¦ Совокупность двух однофазных замыканий
на землю ¦на землю в различных, но электрически связанных
¦частях электроустановки
Приложение 2
Справочное
СХЕМЫ И УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ВИДОВ КОРОТКИХ ЗАМЫКАНИЙ И ЗАМЫКАНИЙ В ЭЛЕКТРОУСТАНОВКАХ
------------T-------------------------------T------------------------------
Поясняющая ¦ Сети глухозаземленные или ¦ Сети незаземленные или
схема ¦ эффективно-заземленные ¦ резонансно-заземленные
+-------------------T-----------+------------------T-----------
¦ Термин ¦ Условное ¦ Термин ¦ Условное
¦ ¦обозначение¦ ¦обозначение
------------+-------------------+-----------+------------------+-----------
(3) (3)
Трехфазное короткое К Трехфазное короткое К
замыкание замыкание
---------------------------------------------------------------------------
(1,1,1) (3з)
Трехфазное короткое К Трехфазное короткое К
замыкание на землю замыкание с землей
---------------------------------------------------------------------------
(2) (2)
Двухфазное короткое К Двухфазное короткое К
замыкание замыкание
---------------------------------------------------------------------------
(1,1) (2з)
Двухфазное короткое К Двухфазное короткое К
замыкание на землю замыкание с землей
---------------------------------------------------------------------------
(1) (1)
Однофазное короткое К Однофазное З
замыкание замыкание на землю
---------------------------------------------------------------------------
(1 + 1) (1 + 1)
Двойное короткое К Двойное замыкание З
замыкание на землю на землю
---------------------------------------------------------------------------
Приложение 3
Справочное
КРИВЫЕ ИЗМЕНЕНИЯ ПЕРИОДИЧЕСКИХ СОСТАВЛЯЮЩИХ ТОКА КОРОТКОГО ЗАМЫКАНИЯ ВО ВРЕМЕНИ В ЭЛЕКТРИЧЕСКОЙ СЕТИ С ИСТОЧНИКОМ НЕИЗМЕННОГО НАПРЯЖЕНИЯ
1 - свободная переходная составляющая; 2 - свободная сверхпереходная составляющая; 3 - принужденная составляющая
ГОСТ 26522-85. Короткие замыкания в электроустановках. Термины и определения
ГОСТ 26522-85. Короткие замыкания в электроустановках. Термины и определения
