Утвержден и введен в действие
Приказом Ростехрегулирования
от 30 декабря 2005 г. N 549-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СОВМЕСТИМОСТЬ ТЕХНИЧЕСКИХ СРЕДСТВ ЭЛЕКТРОМАГНИТНАЯ
ЛИФТЫ, ЭСКАЛАТОРЫ И ПАССАЖИРСКИЕ КОНВЕЙЕРЫ
УСТОЙЧИВОСТЬ К ЭЛЕКТРОМАГНИТНЫМ ПОМЕХАМ
Electromagnetic compatibility of technical equipment. Lifts, escalators and moving walks. Immunity
EN 12016:2004 Electromagnetic compatibility. Product family standard for lifts, escalators and moving walks. Immunity (MOD)
ГОСТ Р 52505-2005 (ЕН 12016:2004)
Группа Э02
ОКС 91.140.90
Дата введения
1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Закрытым акционерным обществом "Научно-испытательный центр "САМТЭС", Закрытым акционерным обществом "Акционерная компания "Лифт", Техническим комитетом по стандартизации "Электромагнитная совместимость технических средств" (ТК 30) и Техническим комитетом по стандартизации "Лифты, строительные подъемники, эскалаторы и подъемные платформы для инвалидов" (ТК 209).
2. Внесен Техническим комитетом по стандартизации "Электромагнитная совместимость технических средств" (ТК 30) и Техническим комитетом по стандартизации "Лифты, строительные подъемники, эскалаторы и подъемные платформы для инвалидов" (ТК 209).
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2005 г. N 549-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому стандарту ЕН 12016:2004 "Электромагнитная совместимость. Стандарт для группы однородной продукции, распространяющийся на лифты, эскалаторы и пассажирские конвейеры. Устойчивость к электромагнитным помехам" ("Electromagnetic compatibility - Product family standard for lifts, escalators and moving walks - Immunity"). При этом дополнительные положения и требования, включенные в текст стандарта для учета потребностей национальной экономики Российской Федерации, выделены курсивом.
5. В настоящем стандарте реализованы требования общего технического регламента об электромагнитной совместимости и специального технического регламента о безопасности лифтов.
6. Введен впервые.
Предисловие к европейскому стандарту
Европейский стандарт ЕН 12016:2004 разработан взамен ЕН 12016:1998 Техническим комитетом ТК 10 "Лифты, эскалаторы и пассажирские конвейеры" Европейского комитета по стандартизации (СЕН) и подлежит принятию государствами - членами Европейского Союза в качестве национального стандарта.
Европейский стандарт ЕН 12016:2004 разработан для обеспечения соответствия лифтов, эскалаторов и пассажирских конвейеров основным требованиям директив Европейского Союза об электромагнитной совместимости 89/336/ЕЭС &[1]&, о лифтах 95/16/ЕС &[2]& и о машинах 98/37/ЕС &[3]&.
Требования помехоустойчивости и критерии качества функционирования в настоящем стандарте установлены с учетом того, что лифты, эскалаторы и пассажирские конвейеры, как правило, состоят из самостоятельно функционирующих аппаратов (например, оборудования машинных помещений, лифтовых кабин и т.д.).
Соответствующие нормы помехоэмиссии от лифтов, эскалаторов и пассажирских конвейеров установлены в европейском стандарте ЭМС для группы однородной продукции ЕН 12015:2004 &[4]&.
Введение
Настоящий стандарт разработан с целью ознакомления заинтересованных лиц со средствами и способами подтверждения соответствия лифтов, эскалаторов и пассажирских конвейеров требованиям &общего технического регламента об электромагнитной совместимости и специального технического регламента о безопасности лифтов&.
Требования настоящего стандарта установлены таким образом, чтобы в большинстве случаев был обеспечен адекватный уровень устойчивости лифтов, эскалаторов и пассажирских конвейеров к электромагнитным помехам.
В тех случаях, когда требования настоящего стандарта, распространяющегося на группу однородной продукции, отличаются от требований, установленных в основополагающих или общих стандартах ЭМС, настоящий стандарт применительно к аппаратам, разработанным и установленным в соответствии с изложенными в нем требованиями, имеет приоритет в отношении основополагающих или общих стандартов ЭМС.
Уровни помехоустойчивости и критерии качества функционирования в настоящем стандарте установлены применительно к аппаратам:
- критичным в отношении безопасности или применяемым совместно с элементами, критичными в отношении безопасности (далее - цепи безопасности);
- применяемым в цепях общего назначения.
Требования помехоустойчивости и испытательные уровни регламентированы исходя из того, что аппараты, как правило, подключаются к низковольтным системам электроснабжения.
Требования настоящего стандарта в отношении цепей безопасности предоставляют заинтересованным лицам средства и способы для подтверждения соответствия основным требованиям безопасности и защиты здоровья директив Европейского Союза о лифтах &[2]& и о машинах &[3]& в отношении устойчивости к электромагнитным помехам.
При разработке стандарта учитывалось, что из-за размеров лифта, установленного в здании, становится нецелесообразным осуществлять его испытания в целом как в испытательной лаборатории, так и на месте эксплуатации (где, кроме того, на процедуры и результаты испытаний может оказывать влияние неконтролируемая электромагнитная обстановка). Кроме того, из-за ограничений, налагаемых внутренними размерами кабины лифта, затрудняется проведение испытаний внутри кабины лифта. В равной степени нецелесообразно осуществление испытаний в целом эскалаторов и пассажирских конвейеров, установленных в зданиях, учитывая размеры оборудования.
Основанием для пересмотра стандарта ЕН 12016:1998 явились следующие важнейшие изменения:
а) из области применения стандарта исключены аппараты, соответствие которых директивам Европейского Союза было подтверждено. Исключены повышенные уровни устойчивости к электромагнитным помехам, связанные с возможной большей жесткостью электромагнитной обстановки;
б) термин "установка" заменен на термин "система". Это обусловлено тем, что в соответствии с официальной интерпретацией для стационарных установок не введено подтверждение соответствия основным требованиям Директивы об ЭМС 89/336/ЕЭС, как это имеет место для аппаратов и систем <*>. Поэтому стандарт ЕН 12015:2004 применяется для аппаратов и комплектов аппаратов, из которых состоят лифты, эскалаторы и пассажирские конвейеры, и их совокупностей, образующих системы;
--------------------------------
&<*> В соответствии с Директивой Европейского Союза об ЭМС 2004/108/ЕС [5] подтверждение соответствия стационарных установок основным требованиям ЭМС проводится по указанию компетентных органов власти государств - членов Европейского Союза при наличии очевидных признаков несоответствия (например, создания установкой чрезмерных электромагнитных помех).&
в) введены новые требования устойчивости к радиочастотным электромагнитным полям на частотах выше 500 МГц. Полоса частот испытаний расширена до 1960 МГц с тем, чтобы включить частоты мобильных цифровых служб радиотелефонии;
г) введены новые требования устойчивости цепей безопасности к микросекундным импульсным помехам большой энергии;
д) введены новые требования устойчивости цепей безопасности к радиочастотным электромагнитным полям, создаваемым мобильными радиотелефонами и стационарными радиопередатчиками, на основе оценки рисков. При этом предполагается, что мобильные радиотелефоны и стационарные радиопередатчики, работающие на частотах ниже 166 МГц, не будут применяться в непосредственной близости к цепям безопасности изделий, на которые распространяется настоящий стандарт;
е) с учетом прогресса технологий обеспечения ЭМС и результатов оценки рисков повышены испытательные уровни для электромагнитных помех нескольких видов;
ж) введены новые требования устойчивости к провалам и прерываниям напряжения сети электропитания;
з) для обеспечения соответствия основным требованиям Директивы об ЭМС 89/336/ЕЭС установлен единый комплект норм помехоустойчивости, не зависящий от различий параметров электромагнитной обстановки, обусловленных предполагаемым размещением здания (в жилой или производственной зоне). При этом учитывалось, что лифты, эскалаторы и пассажирские конвейеры относятся к системам, для которых входящие в их состав аппараты и комплекты аппаратов распределены по всему объему здания (причем некоторые из них являются движущимися). Таким образом, параметры электромагнитной обстановки, связанные с предполагаемым размещением здания, не могут быть установлены заранее или считаться фиксированными.
Электромагнитная обстановка повышенной жесткости, связанная, например, с радиопередающими станциями, объектами железнодорожного транспорта и метрополитена, предприятиями тяжелой промышленности, электростанциями, в настоящем стандарте не учтена. Для применения аппаратов в указанной электромагнитной обстановке может быть необходимо осуществление дополнительных испытаний и мер обеспечения устойчивости к электромагнитным помехам.
Предполагается, что цепи безопасности не имеют портов, для которых потребляемый ток превышает 100 А.
&Нормы помехоэмиссии от лифтов, эскалаторов и пассажирских конвейеров установлены в ГОСТ Р 52506-2005 (ЕН 12015:2004).
Содержание европейского стандарта ЕН 12016:2004 набрано прямым шрифтом, дополнительные положения и требования - курсивом.&
1. Область применения
Настоящий стандарт устанавливает уровни устойчивости к электромагнитным помехам и критерии качества функционирования при испытаниях на помехоустойчивость аппаратов, применяемых в лифтах, эскалаторах и пассажирских конвейерах, предназначенных для стационарной установки в зданиях, включая основные требования безопасности в отношении электромагнитной обстановки при их применении.
Указанные уровни устойчивости к электромагнитным помехам представляют собой основные требования ЭМС.
Стандарт соответствует нормальным условиям обеспечения ЭМС в жилых, административных и производственных зданиях, но не охватывает условий электромагнитной обстановки повышенной жесткости, существующих, например, на:
- радиопередающих станциях;
- объектах железнодорожного транспорта и метрополитена;
- предприятиях тяжелой промышленности;
- электростанциях,
применительно к которым необходимы дополнительные исследования.
Настоящий стандарт учитывает известные случаи нарушения требований безопасности и опасные ситуации, связанные с ЭМС применительно к лифтам, эскалаторам и пассажирским конвейерам при их использовании по назначению и в условиях, предусмотренных установщиком лифта или изготовителем эскалатора и (или) пассажирского конвейера.
Применение настоящего стандарта соответствует условиям обстановки, регламентированным в &[6], [7]& и &[8]& (в части влажности воздуха, температуры и т.д.), с учетом их влияния на обеспечение ЭМС.
Вместе с тем:
- критерии качества функционирования и уровни устойчивости к электромагнитным помехам аппаратов/комплектов аппаратов, применяемых в цепях общего назначения, не относятся к условиям, когда вероятность возникновения помех чрезвычайно мала;
- стандарт не распространяется на другие аппараты, соответствие которых Директиве об ЭМС 89/336/ЕЭС уже было подтверждено, не связанные с безопасностью лифтов, эскалаторов и пассажирских конвейеров, например, такие как световые приборы, аппаратура связи и т.д.
Настоящий стандарт не применяется для лифтов, эскалаторов и пассажирских конвейеров, а также связанных с ними элементов безопасности, изготовленных ранее даты его введения.
2. Нормативные ссылки
&В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 30372-95/ГОСТ Р 50397-92. Совместимость технических средств электромагнитная. Термины и определения
ГОСТ Р 51317.4.2-99 (МЭК 61000-4-2-95). Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний
ГОСТ Р 51317.4.3-99 (МЭК 61000-4-3-95). Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний
ГОСТ Р 51317.4.4-99 (МЭК 61000-4-4-95). Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний
ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5-95). Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний
ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6-96). Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний
ГОСТ Р 51317.4.11-99 (МЭК 61000-4-11-94). Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжения электропитания. Требования и методы испытаний
ГОСТ Р 51317.6.1-99 (МЭК 61000-6-1-97). Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением. Требования и методы испытаний
ГОСТ Р 51317.6.2-99 (МЭК 61000-6-2-99). Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в промышленных зонах. Требования и методы испытаний
ГОСТ Р 51524-99. Совместимость технических средств электромагнитная. Системы электрического привода с регулируемой скоростью вращения. Требования и методы испытаний
ГОСТ Р 52506-2005 (ЕН 12015:2004). Совместимость технических средств электромагнитная. Лифты, эскалаторы и пассажирские конвейеры. Помехоэмиссия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.&
3. Термины и определения
&В настоящем стандарте применены термины, установленные в ГОСТ 30372, ГОСТ Р 51317.6.1, ГОСТ Р 51317.6.2, а также следующие:&
3.1. Система: лифт, эскалатор или пассажирский конвейер, состоящий из совокупности аппаратов с электрическим и электронным оборудованием и линий межсоединений.
Примечание. В качестве примеров см. рисунки 1 и 2.

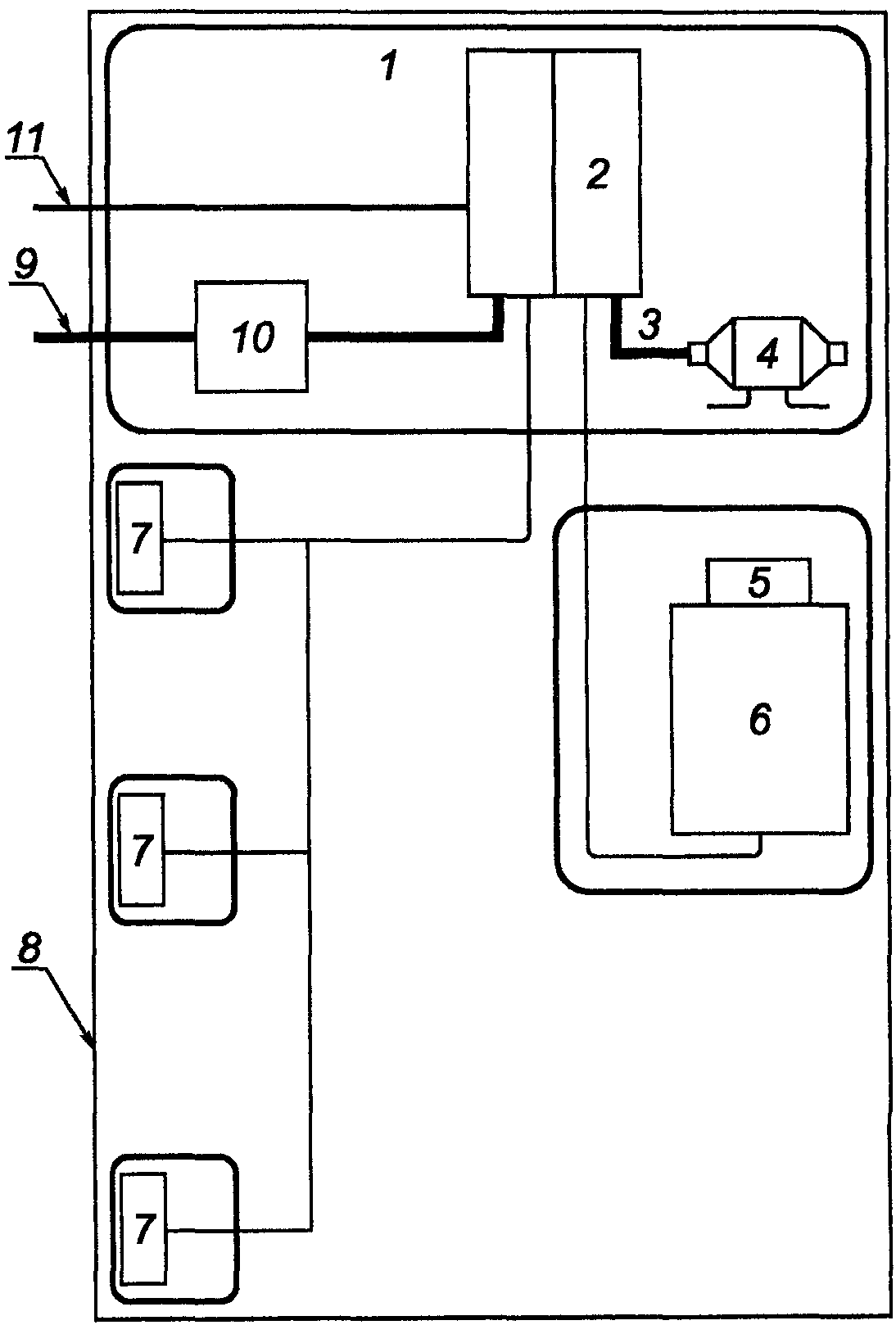

1 - машинное помещение; 2 - основной блок управления/шкаф управления; 3 - выходной порт электропитания; 4 - механизм/двигатель; 5 - устройство управления дверью; 6 - кабина лифта; 7 - аппаратура, установленная на этажах (например, устройства кнопочного управления, индикации); 8 - граница системы; 9 - порты электропитания (переменного и/или постоянного тока); 10 - главный выключатель; 11 - сигнальные порты, порты управления
Примечание. Комплекты аппаратов обведены утолщенными линиями.
Рисунок 1. Вариант представления лифта в виде системы (помехоустойчивость)

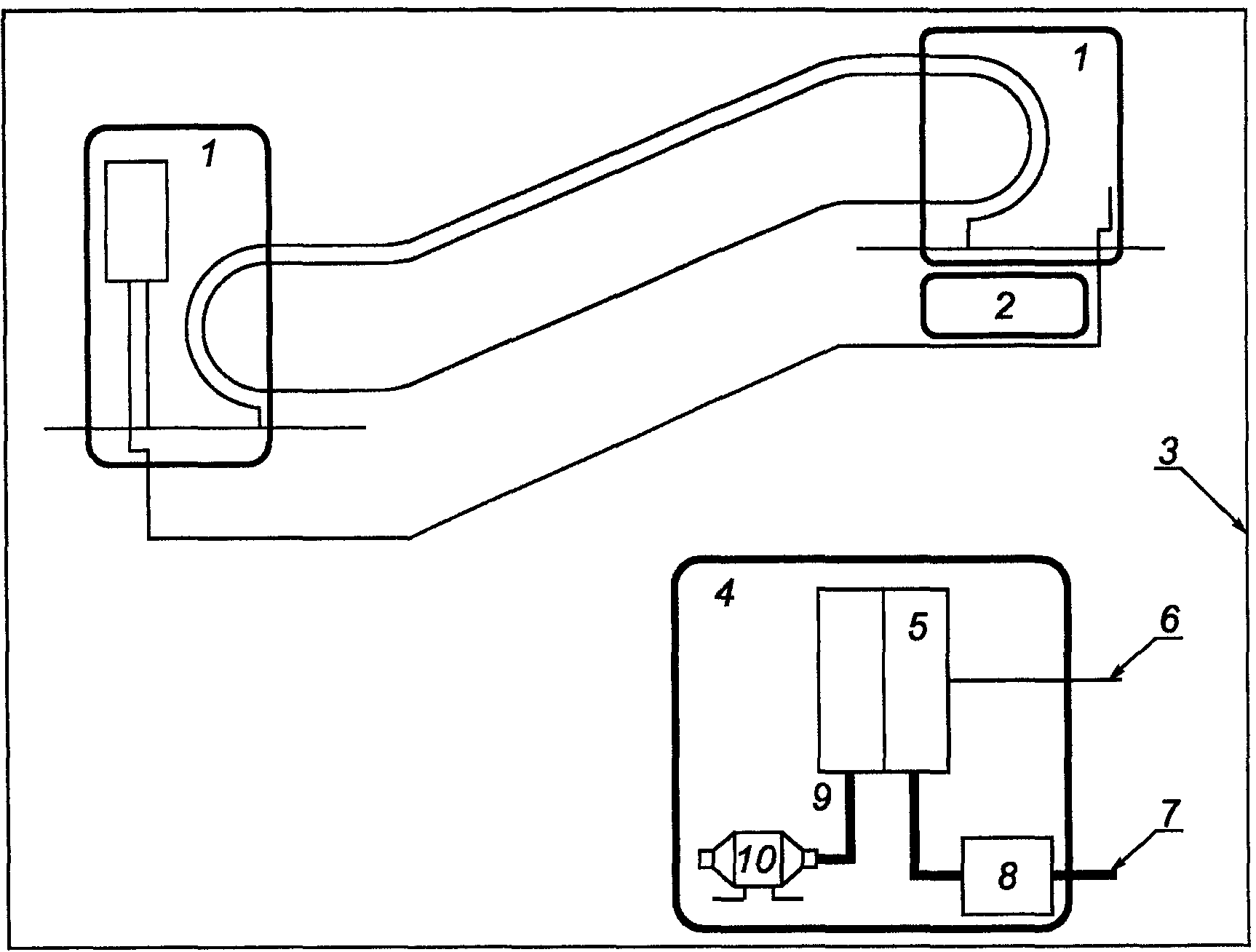

1 - панель управления; 2, 4 - машинное помещение; 3 - граница системы; 5 - основной блок управления/шкаф управления; 6 - сигнальные порты, порты управления; 7 - порты электропитания (переменного и/или постоянного тока); 8 - главный выключатель; 9 - выходной порт электропитания; 10 - механизм/двигатель
Примечание. Машинное помещение может быть внешним по отношению к системе.
Рисунок 2. Вариант представления эскалатора и пассажирского конвейера в виде системы (помехоустойчивость)
3.2. Комплект аппаратов: объединение взаимосвязанных аппаратов, которые могут испытываться совместно.
Примечание. В качестве примеров см. рисунки 1 и 2.
3.3. Аппарат: совокупность компонентов, обеспечивающая выполнение функции, установленной изготовителем.
Примечания. 1. В качестве примеров см. рисунки 1 и 2.
2. Элементы безопасности, указанные в приложении IV Директивы Европейского Союза о лифтах &[2]&, считают аппаратами.
3.4. Порт: граница между определенным аппаратом/комплектом аппаратов и внешней электромагнитной средой.
Примечание. В качестве примера см. рисунок 3.
Порт корпуса
-------------------¬ Порт заземления
Порт электропитания ¦ +--------------------------------
переменного тока ¦ ¦ Сигнальный порт,
---------------------+ Аппарат/ ¦ порт управления
Порт электропитания ¦комплект аппаратов+--------------------------------
постоянного тока ¦ ¦ Порт механизма/двигателя
---------------------+ ¦&(выходной порт электропитания)&
¦ +--------------------------------
L-------------------
Рисунок 3. Примеры портов аппарата/комплекта аппаратов
3.5. Порт корпуса: физическая граница аппарата/комплекта аппаратов, через которую могут излучаться создаваемые или проникать внешние электромагнитные поля.
Примечание. В качестве примера см. рисунок 3.
3.6. Цепь безопасности: цепь, содержащая электронные элементы, формирующие электрически безопасное устройство, как установлено в стандартах &[6], [7]&.
3.7. Общая функциональная схема: набор схем, примененных в конструкции аппарата. Общая функциональная схема не включает цепи безопасности.
4. Процедуры испытаний
4.1. Испытания на помехоустойчивость проводят в соответствии с методами испытаний, установленными &ГОСТ Р 51317.4.2, ГОСТ Р 51317.4.3, ГОСТ Р 51317.4.4, ГОСТ Р 51317.4.5, ГОСТ Р 51317.4.6, ГОСТ Р 51317.4.11&. Требования помехоустойчивости для конкретных портов приведены в таблицах 1 - 7.
Таблица 1
Помехоустойчивость. Порт корпуса
------------T----------T----------------T-----------------------------T-----------¬
¦Вид помехи ¦Осново- ¦ Единица ¦ Значение параметра ¦Критерий ¦
¦ ¦полагающий¦ измерения ¦ ¦качества ¦
¦ ¦стандарт ¦ ¦ ¦функциони- ¦
¦ ¦ ¦ ¦ ¦рования ¦
¦ ¦ ¦ +--------------T--------------+-----T-----+
¦ ¦ ¦ ¦все схемы <1> ¦цепи безопас- ¦ все ¦цепи ¦
¦ ¦ ¦ ¦ ¦ности <2> ¦схемы¦без- ¦
¦ ¦ ¦ ¦ ¦ ¦ <1> ¦опас-¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ности¦
¦ ¦ ¦ ¦ ¦ ¦ ¦<2> ¦
+-----------+----------+----------------+--------------+--------------+-----+-----+
¦ Электро- ¦&ГОСТ Р ¦ кВ (напряжение ¦ 4 (контактный¦ 6 (контактный¦ B ¦ D ¦
¦статические¦51317.4.2&¦заряда) ¦разряд) ¦разряд) ¦ ¦ ¦
¦разряды <3>¦ ¦ ¦ 8 (воздушный ¦ 15 (воздушный¦ ¦ ¦
¦ ¦ ¦ ¦разряд) ¦разряд) ¦ ¦ ¦
+-----------+----------+----------------+--------------+--------------+-----+-----+
¦ Радио- ¦&ГОСТ Р ¦ МГц ¦ 80 - 166 ¦ 80 - 166 ¦ A ¦ D ¦
¦частотное ¦51317.4.3&¦ В/м (средне- ¦ 10 ¦ 10 <5> ¦ ¦ ¦
¦электро- ¦ ¦квадратическое ¦ ¦ ¦ ¦ ¦
¦магнитное ¦ ¦значение ¦ ¦ ¦ ¦ ¦
¦поле <4> ¦ ¦напряженности ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦поля, отсутствие¦ ¦ ¦ ¦ ¦
¦ ¦ ¦модуляции) ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ % (амплитудная ¦ 80 ¦ 80 ¦ ¦ ¦
¦ ¦ ¦модуляция, ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦1 кГц) ¦ ¦ ¦ ¦ ¦
+-----------+----------+----------------+--------------+--------------+-----+-----+
¦ Радио- ¦&ГОСТ Р ¦ МГц ¦ 166 - 1000 ¦ 166 - 1000 ¦ A ¦ D ¦
¦частотное ¦51317.4.3&¦ В/м (средне- ¦ 10 ¦ 30 <5> ¦ ¦ ¦
¦электро- ¦ ¦квадратическое ¦ ¦ ¦ ¦ ¦
¦магнитное ¦ ¦значение ¦ ¦ ¦ ¦ ¦
¦поле <4> ¦ ¦напряженности ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦поля, отсутствие¦ ¦ ¦ ¦ ¦
¦ ¦ ¦модуляции) ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ % (амплитудная ¦ 80 ¦ 80 ¦ ¦ ¦
¦ ¦ ¦модуляция, ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦1 кГц) ¦ ¦ ¦ ¦ ¦
+-----------+----------+----------------+--------------+--------------+-----+-----+
¦ Радио- ¦&ГОСТ Р ¦ МГц ¦ 1710 - 1784 ¦ 1710 - 1784 ¦ A ¦ D ¦
¦частотное ¦51317.4.3&¦ В/м (средне- ¦ 10 ¦ 30 <5> ¦ ¦ ¦
¦электро- ¦ ¦квадратическое ¦ ¦ ¦ ¦ ¦
¦магнитное ¦ ¦значение ¦ ¦ ¦ ¦ ¦
¦поле <4> ¦ ¦напряженности ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦поля, отсутствие¦ ¦ ¦ ¦ ¦
¦ ¦ ¦модуляции) ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ % (амплитудная ¦ 80 ¦ 80 ¦ ¦ ¦
¦ ¦ ¦модуляция, ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦1 кГц) ¦ ¦ ¦ ¦ ¦
+-----------+----------+----------------+--------------+--------------+-----+-----+
¦ Радио- ¦&ГОСТ Р ¦ МГц ¦ 1880 - 1960 ¦ 1880 - 1960 ¦ A ¦ D ¦
¦частотное ¦51317.4.3&¦ В/м (средне- ¦ 3 ¦ 10 <5> ¦ ¦ ¦
¦электро- ¦ ¦квадратическое ¦ ¦ ¦ ¦ ¦
¦магнитное ¦ ¦значение ¦ ¦ ¦ ¦ ¦
¦поле <4> ¦ ¦напряженности ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦поля, отсутствие¦ ¦ ¦ ¦ ¦
¦ ¦ ¦модуляции) ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ % (амплитудная ¦ 80 ¦ 80 ¦ ¦ ¦
¦ ¦ ¦модуляция, ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦1 кГц) ¦ ¦ ¦ ¦ ¦
+-----------+----------+----------------+--------------+--------------+-----+-----+
¦ <1> Подача помех на порты, имеющие общие функциональные схемы и/или ¦
¦цепи безопасности. ¦
¦ <2> Подача помех на порты, имеющие цепи безопасности. ¦
¦ <3> Если цепи безопасности не находятся в металлическом контейнере, то ¦
¦необходимо обеспечить расстояние не менее 8 мм между контейнером ¦
¦и схемами, чтобы не допустить повреждения изоляции, либо использовать ¦
¦другие устройства развязки или изоляции. ¦
¦ <4> С учетом уровней испытаний, защитных расстояний и значений ¦
¦излучаемой мощности мобильных телефонов (&ГОСТ Р 51317.4.3&). ¦
¦ <5> Напряженность поля может быть ограничена за счет установления ¦
¦минимального расстояния до источника помех, например, 200 мм для мобильных ¦
¦телефонов. Поэтому, если не применяется высокочастотное экранирование, то ¦
¦для обеспечения расстояния 200 мм между цепью безопасности ¦
¦и потенциальными источниками помех необходим физический барьер. ¦
L----------------------------------------------------------------------------------
Таблица 2
Помехоустойчивость. Порты линий сигнализации и управления
-------------------T----------T-----------------T-------------------T-----------¬
¦ Вид помехи ¦Осново- ¦Единица измерения¦Значение параметра ¦Критерий ¦
¦ ¦полагающий¦ ¦ ¦качества ¦
¦ ¦стандарт ¦ ¦ ¦функциони- ¦
¦ ¦ ¦ ¦ ¦рования ¦
¦ ¦ ¦ +---------T---------+-----T-----+
¦ ¦ ¦ ¦все схемы¦цепи без-¦ все ¦цепи ¦
¦ ¦ ¦ ¦ <1> ¦опасности¦схемы¦без- ¦
¦ ¦ ¦ ¦ ¦<2> ¦ <1> ¦опас-¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ности¦
¦ ¦ ¦ ¦ ¦ ¦ ¦<2> ¦
+------------------+----------+-----------------+---------+---------+-----+-----+
¦ Наносекундные ¦&ГОСТ Р ¦ кВ (пиковое ¦ 0,5 ¦ 2,0 ¦ B ¦ D ¦
¦импульсные помехи ¦51317.4.4&¦значение) ¦ ¦ ¦ ¦ ¦
¦(общее несиммет- ¦ ¦ нс (Tr/Th) ¦ 5/50 ¦ 5/50 ¦ ¦ ¦
¦ричное напряжение)¦ ¦ кГц (частота ¦ 5 ¦ 5 ¦ ¦ ¦
¦ ¦ ¦повторения) ¦ ¦ ¦ ¦ ¦
+------------------+----------+-----------------+---------+---------+-----+-----+
¦ Микросекундные ¦&ГОСТ Р ¦ мкс (Tr/Th) ¦ Не при- ¦&1,0&/50 ¦ Не ¦ D ¦
¦импульсные помехи ¦51317.4.5&¦ ¦меняют ¦ ¦при- ¦ ¦
¦большой энергии, ¦ ¦ ¦ ¦ ¦меня-¦ ¦
¦подаваемые по ¦ ¦ ¦ ¦ ¦ют ¦ ¦
¦схемам: ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ "провод-земля" ¦ ¦ кВ (пиковое ¦ ¦ +/- 2,0 ¦ ¦ ¦
¦ ¦ ¦значение) ¦ ¦ ¦ ¦ ¦
¦ "провод-провод" ¦ ¦ кВ (пиковое ¦ ¦ +/- 1,0 ¦ ¦ ¦
¦ ¦ ¦значение) ¦ ¦ ¦ ¦ ¦
+------------------+----------+-----------------+---------+---------+-----+-----+
¦ Кондуктивные ¦&ГОСТ Р ¦ МГц ¦0,15 - 80¦0,15 - 80¦ A ¦ D ¦
¦помехи, наведенные¦51317.4.6&¦ В/м (среднеквад-¦ 3 ¦ 10 ¦ ¦ ¦
¦радиочастотными ¦ ¦ратическое значе-¦ ¦ ¦ ¦ ¦
¦электромагнитными ¦ ¦ние напряжения, ¦ ¦ ¦ ¦ ¦
¦полями (общее ¦ ¦отсутствие ¦ ¦ ¦ ¦ ¦
¦несимметричное ¦ ¦модуляции) ¦ ¦ ¦ ¦ ¦
¦напряжение) ¦ ¦ % (амплитудная ¦ 80 <3>, ¦ 80 <4> ¦ ¦ ¦
¦ ¦ ¦модуляция, 1 кГц)¦ <4> ¦ ¦ ¦ ¦
+------------------+----------+-----------------+---------+---------+-----+-----+
¦ <1> Подача помех на порты, имеющие общие функциональные схемы и/или ¦
¦цепи безопасности. ¦
¦ <2> Подача помех на порты, имеющие цепи безопасности. ¦
¦ <3> Применяется только для портов, у которых длина подключаемых ¦
¦кабелей в соответствии с техническими требованиями изготовителя может ¦
¦превышать 3 м. ¦
¦ <4> Уровень помехи может быть установлен как эквивалентный ток при ¦
¦нагрузке 150 Ом. ¦
¦ ¦
¦ Примечание. Tr - длительность фронта импульса, Th - длительность ¦
¦импульса. Форма импульса установлена в соответствующем &основополагающем ¦
¦национальном стандарте в области ЭМС&. ¦
L--------------------------------------------------------------------------------
Таблица 3
Помехоустойчивость. Порты систем мониторинга и дистанционной сигнализации
-------------------T----------T-----------------T-------------------T------------¬
¦ Вид помехи ¦Осново- ¦Единица измерения¦Значение параметра ¦Критерий ¦
¦ ¦полагающий¦ ¦ ¦качества ¦
¦ ¦стандарт ¦ ¦ ¦функциони- ¦
¦ ¦ ¦ ¦ ¦рования ¦
¦ ¦ ¦ +---------T---------+-----T------+
¦ ¦ ¦ ¦все схемы¦цепи без-¦ все ¦цепи ¦
¦ ¦ ¦ ¦ <1> ¦опасности¦схемы¦без- ¦
¦ ¦ ¦ ¦ ¦<2> ¦ <1> ¦опас- ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ности ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦<2> ¦
+------------------+----------+-----------------+---------+---------+-----+------+
¦ Наносекундные ¦&ГОСТ Р ¦ кВ (пиковое ¦ +/- 1,0 ¦ См. ¦ B ¦ См. ¦
¦импульсные помехи ¦51317.4.4&¦значение) ¦ ¦таблицу 2¦ ¦табли-¦
¦(общее несиммет- ¦ ¦ нс (Tr/Th) ¦ 5/50 ¦ ¦ ¦цу 2 ¦
¦ричное напряжение)¦ ¦ кГц (частота ¦ 5 <3> ¦ ¦ ¦ ¦
¦ ¦ ¦повторения) ¦ ¦ ¦ ¦ ¦
+------------------+----------+-----------------+---------+---------+-----+------+
¦ Микросекундные ¦&ГОСТ Р ¦ мкс (Tr/Th) ¦ &1,0&/50¦ См. ¦ B ¦ См. ¦
¦импульсные помехи ¦51317.4.5&¦ ¦ ¦таблицу 2¦ ¦табли-¦
¦большой энергии, ¦ ¦ ¦ ¦ ¦ ¦цу 2 ¦
¦подаваемые по ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦схемам: ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ "провод-земля" ¦ ¦ кВ (пиковое ¦ +/- 1,0 ¦ ¦ ¦ ¦
¦ ¦ ¦значение) ¦ ¦ ¦ ¦ ¦
¦ "провод-провод" ¦ ¦ кВ (пиковое ¦ +/- 0,5 ¦ ¦ ¦ ¦
¦ ¦ ¦значение) ¦ ¦ ¦ ¦ ¦
+------------------+----------+-----------------+---------+---------+-----+------+
¦ Кондуктивные ¦&ГОСТ Р ¦ МГц ¦0,15 - 80¦ Не при- ¦ A ¦ Не ¦
¦помехи, наведенные¦51317.4.6&¦ В/м (среднеквад-¦ 3 ¦меняют ¦ ¦приме-¦
¦радиочастотными ¦ ¦ратическое значе-¦ ¦ ¦ ¦няют ¦
¦электромагнитными ¦ ¦ние напряжения, ¦ ¦ ¦ ¦ ¦
¦полями (общее ¦ ¦отсутствие ¦ ¦ ¦ ¦ ¦
¦несимметричное ¦ ¦модуляции) ¦ ¦ ¦ ¦ ¦
¦напряжение) ¦ ¦ % (амплитудная ¦ 80 <3>, ¦ ¦ ¦ ¦
¦ ¦ ¦модуляция, 1 кГц)¦ <4> ¦ ¦ ¦ ¦
+------------------+----------+-----------------+---------+---------+-----+------+
¦ <1> Подача помех на порты, имеющие общие функциональные схемы и/или ¦
¦цепи безопасности. ¦
¦ <2> Подача помех на порты, имеющие цепи безопасности. ¦
¦ <3> Применяется только для портов, у которых длина подключаемых ¦
¦кабелей в соответствии с техническими требованиями изготовителя может ¦
¦превышать 3 м. ¦
¦ <4> Уровень помехи может быть установлен как эквивалентный ток при ¦
¦нагрузке 150 Ом. ¦
¦ ¦
¦ Примечание. Tr - длительность фронта импульса, Th - длительность ¦
¦импульса. Форма импульса установлена в соответствующем &основополагающем ¦
¦национальном стандарте в области ЭМС&. ¦
L---------------------------------------------------------------------------------
Таблица 4
Помехоустойчивость. Входные и выходные порты электропитания постоянного тока с номинальным током <= 100 А
-------------------T----------T-----------------T-------------------T-----------¬
¦ Вид помехи ¦Осново- ¦Единица измерения¦Значение параметра ¦Критерий ¦
¦ ¦полагающий¦ ¦ ¦качества ¦
¦ ¦стандарт ¦ ¦ ¦функциони- ¦
¦ ¦ ¦ ¦ ¦рования ¦
¦ ¦ ¦ +---------T---------+-----T-----+
¦ ¦ ¦ ¦все схемы¦цепи без-¦ все ¦цепи ¦
¦ ¦ ¦ ¦ <1> ¦опасности¦схемы¦без- ¦
¦ ¦ ¦ ¦ ¦<2> ¦ <1> ¦опас-¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ности¦
¦ ¦ ¦ ¦ ¦ ¦ ¦<2> ¦
+------------------+----------+-----------------+---------+---------+-----+-----+
¦ Наносекундные ¦&ГОСТ Р ¦ кВ (пиковое ¦ 0,5 ¦ 4,0 ¦ B ¦ D ¦
¦импульсные помехи ¦51317.4.4&¦значение) ¦ ¦ ¦ ¦ ¦
¦(общее несиммет- ¦ ¦ нс (Tr/Th) ¦ 5/50 ¦ 5/50 ¦ ¦ ¦
¦ричное напряжение)¦ ¦ кГц (частота ¦ 5 ¦ 2,5 ¦ ¦ ¦
¦ ¦ ¦повторения) ¦ ¦ ¦ ¦ ¦
+------------------+----------+-----------------+---------+---------+-----+-----+
¦ Микросекундные ¦&ГОСТ Р ¦ мкс (Tr/Th) ¦&1,0&/50 ¦&1,0&/50 ¦ B ¦ D ¦
¦импульсные помехи ¦51317.4.5&¦ ¦ ¦ ¦ ¦ ¦
¦большой энергии, ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦подаваемые по ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦схемам: ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ "провод-земля" ¦ ¦ кВ (пиковое ¦ +/- 0,5 ¦ +/- 2,5 ¦ ¦ ¦
¦ ¦ ¦значение) ¦ ¦ ¦ ¦ ¦
¦ "провод-провод" ¦ ¦ кВ (пиковое ¦ +/- 0,5 ¦ +/- 1,0 ¦ ¦ ¦
¦ ¦ ¦значение) ¦ <3> ¦ ¦ ¦ ¦
+------------------+----------+-----------------+---------+---------+-----+-----+
¦ Кондуктивные ¦&ГОСТ Р ¦ МГц ¦0,15 - 80¦0,15 - 80¦ A ¦ D ¦
¦помехи, наведенные¦51317.4.6&¦ В/м (среднеквад-¦ 3 ¦ 10 ¦ ¦ ¦
¦радиочастотными ¦ ¦ратическое значе-¦ ¦ ¦ ¦ ¦
¦электромагнитными ¦ ¦ние напряжения, ¦ ¦ ¦ ¦ ¦
¦полями (общее ¦ ¦отсутствие ¦ ¦ ¦ ¦ ¦
¦несимметричное ¦ ¦модуляции) ¦ ¦ ¦ ¦ ¦
¦напряжение) ¦ ¦ % (амплитудная ¦ 80 <4> ¦ 80 <4> ¦ ¦ ¦
¦ ¦ ¦модуляция, 1 кГц)¦ ¦ ¦ ¦ ¦
+------------------+----------+-----------------+---------+---------+-----+-----+
¦ <1> Подача помех на порты, имеющие общие функциональные схемы и/или ¦
¦цепи безопасности. ¦
¦ <2> Подача помех на порты, имеющие цепи безопасности. ¦
¦ <3> Применяется только к входным портам, подключаемые кабели которых ¦
¦пересекают границу системы. ¦
¦ <4> Уровень помехи может быть установлен как эквивалентный ток при ¦
¦нагрузке 150 Ом. ¦
¦ ¦
¦ Примечание. Tr - длительность фронта импульса, Th - длительность ¦
¦импульса. Форма импульса установлена в соответствующем &основополагающем ¦
¦национальном стандарте в области ЭМС&. ¦
L--------------------------------------------------------------------------------
Таблица 5
Помехоустойчивость. Входные и выходные порты электропитания постоянного тока с номинальным током >100 А
-------------------T----------T-----------------T------------------T------------¬
¦ Вид помехи ¦Осново- ¦Единица измерения¦Значение параметра¦Критерий ¦
¦ ¦полагающий¦ ¦ ¦качества ¦
¦ ¦стандарт ¦ ¦ ¦функциони- ¦
¦ ¦ ¦ ¦ ¦рования ¦
¦ ¦ ¦ +---------T--------+-----T------+
¦ ¦ ¦ ¦все схемы¦цепи ¦ все ¦цепи ¦
¦ ¦ ¦ ¦ <1> ¦безопас-¦схемы¦без- ¦
¦ ¦ ¦ ¦ ¦ности ¦ <1> ¦опас- ¦
¦ ¦ ¦ ¦ ¦<2> ¦ ¦ности ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦<2> ¦
+------------------+----------+-----------------+---------+--------+-----+------+
¦ Наносекундные ¦&ГОСТ Р ¦ кВ (пиковое ¦ 0,5 ¦ Не при-¦ B ¦ Не ¦
¦импульсные помехи ¦51317.4.4&¦значение) ¦ ¦меняют ¦ ¦приме-¦
¦(общее несиммет- ¦ ¦ нс (Tr/Th) ¦ 5/50 ¦ ¦ ¦няют ¦
¦ричное напряжение)¦ ¦ кГц (частота ¦ 5 <3> ¦ ¦ ¦ ¦
¦ ¦ ¦повторения) ¦ ¦ ¦ ¦ ¦
+------------------+----------+-----------------+---------+--------+-----+------+
¦ Микросекундные ¦&ГОСТ Р ¦ мкс (Tr/Th) ¦&1,0&/50 ¦ Не при-¦ B ¦ Не ¦
¦импульсные помехи ¦51317.4.5&¦ ¦ ¦меняют ¦ ¦приме-¦
¦большой энергии, ¦ ¦ ¦ ¦ ¦ ¦няют ¦
¦подаваемые по ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦схемам: ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ "провод-земля" ¦ ¦ кВ (пиковое ¦ +/- 1,0 ¦ ¦ ¦ ¦
¦ ¦ ¦значение) ¦ ¦ ¦ ¦ ¦
¦ "провод-провод" ¦ ¦ кВ (пиковое ¦ +/- 0,5 ¦ ¦ ¦ ¦
¦ ¦ ¦значение) ¦ <3> ¦ ¦ ¦ ¦
+------------------+----------+-----------------+---------+--------+-----+------+
¦ Кондуктивные ¦&ГОСТ Р ¦ МГц ¦0,15 - 80¦ Не при-¦ A ¦ Не ¦
¦помехи, наведенные¦51317.4.6&¦ В/м (среднеквад-¦ 3 ¦меняют ¦ ¦приме-¦
¦радиочастотными ¦ ¦ратическое значе-¦ ¦ ¦ ¦няют ¦
¦электромагнитными ¦ ¦ние напряжения, ¦ ¦ ¦ ¦ ¦
¦полями (общее ¦ ¦отсутствие ¦ ¦ ¦ ¦ ¦
¦несимметричное ¦ ¦модуляции) ¦ ¦ ¦ ¦ ¦
¦напряжение) ¦ ¦ % (амплитудная ¦ 80 <4> ¦ ¦ ¦ ¦
¦ ¦ ¦модуляция, 1 кГц)¦ ¦ ¦ ¦ ¦
+------------------+----------+-----------------+---------+--------+-----+------+
¦ <1> Подача помех на порты, имеющие общие функциональные схемы и/или ¦
¦цепи безопасности. ¦
¦ <2> Подача помех на порты, имеющие цепи безопасности. ¦
¦ <3> Применяется только к входным портам, подключаемые кабели которых ¦
¦пересекают границу системы. ¦
¦ <4> Уровень помехи может быть установлен как эквивалентный ток при ¦
¦нагрузке 150 Ом. ¦
¦ ¦
¦ Примечание. Tr - длительность фронта импульса, Th - длительность ¦
¦импульса. Форма импульса установлена в соответствующем &основополагающем ¦
¦национальном стандарте в области ЭМС&. ¦
L--------------------------------------------------------------------------------
Таблица 6
Помехоустойчивость. Входные и выходные порты электропитания переменного тока с номинальным током <= 100 А (в одной фазе)
-------------------T-----------T---------------T---------------------T-----------¬
¦ Вид помехи ¦Осново- ¦ Единица ¦ Значение параметра ¦Критерий ¦
¦ ¦полагающий ¦ измерения ¦ ¦качества ¦
¦ ¦стандарт ¦ ¦ ¦функциони- ¦
¦ ¦ ¦ ¦ ¦рования ¦
¦ ¦ ¦ +---------T-----------+-----T-----+
¦ ¦ ¦ ¦все схемы¦цепи без- ¦ все ¦цепи ¦
¦ ¦ ¦ ¦ <1> ¦опасности ¦схемы¦без- ¦
¦ ¦ ¦ ¦ ¦<2> ¦ <1> ¦опас-¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ности¦
¦ ¦ ¦ ¦ ¦ ¦ ¦<2> ¦
+------------------+-----------+---------------+---------+-----------+-----+-----+
¦ Наносекундные ¦&ГОСТ Р ¦ кВ (пиковое ¦ 1,0 ¦ 4,0 ¦ B ¦ D ¦
¦импульсные помехи ¦51317.4.4& ¦значение) ¦ ¦ ¦ ¦ ¦
¦(общее несиммет- ¦ ¦ нс (Tr/Th) ¦ 5/50 ¦ 5/50 ¦ ¦ ¦
¦ричное напряжение)¦ ¦ кГц (частота ¦ 5 ¦ 2,5 ¦ ¦ ¦
¦ ¦ ¦повторения) ¦ ¦ ¦ ¦ ¦
+------------------+-----------+---------------+---------+-----------+-----+-----+
¦ Провалы ¦&ГОСТ Р ¦ % (уменьшение ¦ 30 ¦30 и 60 <3>¦ A ¦ D ¦
¦напряжения ¦51317.4.11&¦напряжения) ¦ ¦ ¦ ¦ ¦
¦электропитания ¦ ¦ мс (длитель- ¦ &20& ¦ От 10 до ¦ ¦ ¦
¦ ¦ ¦ность) ¦ ¦100 при ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦шаге 10 мс,¦ ¦ ¦
¦ ¦ ¦ ¦ ¦от 100 до ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦1000 при ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦шаге 100 мс¦ ¦ ¦
+------------------+-----------+---------------+---------+-----------+-----+-----+
¦ &Выбросы ¦&ГОСТ Р ¦ % &(увеличение¦ &20& ¦ &120& ¦ &A& ¦ &A& ¦
¦напряжения ¦51317.4.11&¦напряжения)& ¦ ¦ ¦ ¦ ¦
¦электропитания& ¦ ¦ &мс (длитель- ¦ &120& ¦ &20& ¦ ¦ ¦
¦ ¦ ¦ность)& ¦ ¦ ¦ ¦ ¦
+------------------+-----------+---------------+---------+-----------+-----+-----+
¦ Прерывания ¦&ГОСТ Р ¦ % (уменьшение ¦ &>95& ¦ >95 <3> ¦ B ¦ D ¦
¦напряжения ¦51317.4.11&¦напряжения) ¦ ¦ ¦ ¦ ¦
¦электропитания ¦<4> ¦ мс ¦ &1& ¦ 5000 ¦ ¦ ¦
+------------------+-----------+---------------+---------+-----------+-----+-----+
¦ Микросекундные ¦&ГОСТ Р ¦ мкс (Tr/Th) ¦&1,0&/50 ¦ &1,0&/50 ¦ B ¦ D ¦
¦импульсные помехи ¦51317.4.5& ¦ ¦ ¦ ¦ ¦ ¦
¦большой энергии, ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦подаваемые по ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦схемам: ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ "провод-земля" ¦ ¦ кВ (пиковое ¦ +/- 2,0 ¦ +/- 2,0 ¦ ¦ ¦
¦ ¦ ¦значение) ¦ ¦ ¦ ¦ ¦
¦ "провод-провод" ¦ ¦ кВ (пиковое ¦ +/- 1,0 ¦ +/- 1,0 ¦ ¦ ¦
¦ ¦ ¦значение) ¦ <5> ¦ ¦ ¦ ¦
+------------------+-----------+---------------+---------+-----------+-----+-----+
¦ Кондуктивные ¦&ГОСТ Р ¦ МГц ¦0,15 - 80¦ 0,15 - 80 ¦ A ¦ D ¦
¦помехи, наведенные¦51317.4.6& ¦ В/м (средне- ¦ 3 ¦ 10 ¦ ¦ ¦
¦радиочастотными ¦ ¦квадратическое ¦ ¦ ¦ ¦ ¦
¦электромагнитными ¦ ¦значение ¦ ¦ ¦ ¦ ¦
¦полями (общее ¦ ¦напряжения, ¦ ¦ ¦ ¦ ¦
¦несимметричное ¦ ¦отсутствие ¦ ¦ ¦ ¦ ¦
¦напряжение) ¦ ¦модуляции) ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ % (амплитуд- ¦ 80 <6> ¦ 80 <6> ¦ ¦ ¦
¦ ¦ ¦ная модуляция, ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦1 кГц) ¦ ¦ ¦ ¦ ¦
+------------------+-----------+---------------+---------+-----------+-----+-----+
¦ <1> Подача помех на порты, имеющие общие функциональные схемы и/или ¦
¦цепи безопасности. ¦
¦ <2> Подача помех на порты, имеющие цепи безопасности. ¦
¦ <3> Цепи безопасности должны переходить в режим безопасного состояния, ¦
¦если напряжение электропитания падает ниже установленного функционального ¦
¦предела. ¦
¦ <4> См. также &ГОСТ Р 51524&. ¦
¦ <5> Применяют только для входных портов. ¦
¦ <6> Уровень помехи может быть установлен как эквивалентный ток при ¦
¦нагрузке 150 Ом. ¦
¦ ¦
¦ Примечание. Tr - длительность фронта импульса, Th - длительность ¦
¦импульса. Форма импульса установлена в соответствующем &основополагающем ¦
¦национальном стандарте в области ЭМС&. ¦
L---------------------------------------------------------------------------------
Таблица 7
Помехоустойчивость. Входные и выходные порты электропитания переменного тока с номинальным током >100 А (в одной фазе)
-------------------T----------T--------------T------------------T--------------¬
¦ Вид помехи ¦Осново- ¦ Единица ¦Значение параметра¦Критерий ¦
¦ ¦полагающий¦ измерения ¦ ¦качества функ-¦
¦ ¦стандарт ¦ ¦ ¦ционирования ¦
¦ ¦ ¦ +---------T--------+-----T--------+
¦ ¦ ¦ ¦все схемы¦цепи ¦ все ¦цепи ¦
¦ ¦ ¦ ¦ <1> ¦безопас-¦схемы¦безопас-¦
¦ ¦ ¦ ¦ ¦ности ¦ <1> ¦ности ¦
¦ ¦ ¦ ¦ ¦<2> ¦ ¦<2> ¦
+------------------+----------+--------------+---------+--------+-----+--------+
¦ Наносекундные ¦&ГОСТ Р ¦ кВ (пиковое ¦ +/- 2,0 ¦ Не при-¦ B ¦ Не при-¦
¦импульсные помехи ¦51317.4.4&¦значение) ¦ ¦меняют ¦ ¦меняют ¦
¦(общее несиммет- ¦ ¦ нс (Tr/Th) ¦ 5/50 ¦ ¦ ¦ ¦
¦ричное напряжение)¦ ¦ кГц (частота ¦ 5 ¦ ¦ ¦ ¦
¦ ¦ ¦повторения) ¦ ¦ ¦ ¦ ¦
+------------------+----------+--------------+---------+--------+-----+--------+
¦ Микросекундные ¦&ГОСТ Р ¦ мкс (Tr/Th) ¦&1,0&/50 ¦ Не при-¦ B ¦ Не при-¦
¦импульсные помехи ¦51317.4.5&¦ ¦ ¦меняют ¦ ¦меняют ¦
¦большой энергии ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦<3>, подаваемые ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦по схемам: ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ "провод-земля" ¦ ¦ кВ (пиковое ¦ +/- 2,0 ¦ ¦ ¦ ¦
¦ ¦ ¦значение) ¦ ¦ ¦ ¦ ¦
¦ "провод-провод" ¦ ¦ кВ (пиковое ¦ +/- 1,0 ¦ ¦ ¦ ¦
¦ ¦ ¦значение) ¦ <3> ¦ ¦ ¦ ¦
+------------------+----------+--------------+---------+--------+-----+--------+
¦ Кондуктивные ¦&ГОСТ Р ¦ МГц ¦0,15 - 80¦ Не при-¦ A ¦ Не при-¦
¦помехи, наведенные¦51317.4.6&¦ В/м (средне- ¦ 3 ¦меняют ¦ ¦меняют ¦
¦радиочастотными ¦ ¦квадратическое¦ ¦ ¦ ¦ ¦
¦электромагнитными ¦ ¦значение ¦ ¦ ¦ ¦ ¦
¦полями (общее ¦ ¦напряжения, ¦ ¦ ¦ ¦ ¦
¦несимметричное ¦ ¦отсутствие ¦ ¦ ¦ ¦ ¦
¦напряжение) ¦ ¦модуляции) ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ % (амплитуд- ¦ 80 <4> ¦ ¦ ¦ ¦
¦ ¦ ¦ная модуляция,¦ ¦ ¦ ¦ ¦
¦ ¦ ¦1 кГц) ¦ ¦ ¦ ¦ ¦
+------------------+----------+--------------+---------+--------+-----+--------+
¦ <1> Подача помех на порты, имеющие общие функциональные схемы и/или ¦
¦цепи безопасности. ¦
¦ <2> Подача помех на порты, имеющие цепи безопасности. ¦
¦ <3> Применяют только для входных портов. ¦
¦ <4> Уровень помехи может быть установлен как эквивалентный ток при ¦
¦нагрузке 150 Ом. ¦
¦ ¦
¦ Примечание. Tr - длительность фронта импульса, Th - длительность ¦
¦импульса. Форма импульса установлена в соответствующем &основополагающем ¦
¦национальном стандарте в области ЭМС&. ¦
L-------------------------------------------------------------------------------
Необходимо обеспечить наименьшую помехоустойчивость испытуемого изделия путем изменения его расположения на рабочем месте при проведении испытаний &(при соответствии типовому применению и типовым условиям установки)&.
4.2. При проведении испытаний кабинные и другие кабели, длина которых может превышать 5 м, заменяют образцами кабеля, длина которых должна составлять не менее 5 м, подключаемыми к соответствующим портам испытуемого изделия.
4.3. Если невозможно оценить уровни устойчивости к электромагнитным помехам при выполнении аппаратом/комплектом аппаратов каждой функции, следует выбирать наиболее критичный период работы, при котором &обеспечивается наименьшая устойчивость к помехе конкретного вида&.
4.4. Испытания проводят при одних и тех же условиях окружающей среды в рамках рабочих диапазонов температуры окружающего воздуха, относительной влажности воздуха и атмосферного давления, а также напряжения электропитания, установленных изготовителем, если в &основополагающих национальных стандартах ЭМС&, указанных в 4.1, не установлены иные требования.
4.5. Испытания должны быть проведены в определенных и воспроизводимых условиях для помехи каждого вида.
4.6. Для облегчения условий проведения испытаний допускается осуществлять совместные испытания аппаратов, входящих в состав комплекта. Однако, если аппарат включает цепи безопасности, испытания должны гарантировать, что цепи безопасности отвечают требованиям устойчивости к электромагнитным помехам для всех схем и конкретным требованиям к цепям безопасности. Это не означает, что те части комплекта, которые включают только общие функциональные схемы, должны отвечать требованиям к цепям безопасности.
4.7. Испытания проводят применительно к следующим портам аппарата или комплекта аппаратов (при их наличии):
- порту корпуса (таблица 1);
- портам линий сигнализации и управления (таблица 2);
- портам систем мониторинга и дистанционной сигнализации, к которым подключаются кабели, пересекающие границы системы (таблица 3);
- входным и выходным портам электропитания постоянного тока с номинальным током <= 100 А <*> (таблица 4);
- входным и выходным портам электропитания постоянного тока с номинальным током >100 А <*> (таблица 5);
- входным и выходным портам электропитания переменного тока с номинальным током <= 100 А (в одной фазе) <*> (таблица 6);
- входным и выходным портам электропитания переменного тока с номинальным током >100 А (в одной фазе) <*> (таблица 7).
--------------------------------
<*> За исключением входных портов, предназначенных для подключения специальных источников электропитания, в конструкции которых не предусмотрена возможность подзарядки от электрической сети.
4.8. Конфигурация испытуемых аппаратов/комплектов аппаратов и режимы их функционирования должны быть отражены в протоколе испытаний.
4.9. При проведении испытаний применяют испытательные уровни, установленные в таблицах 1 - 7, и контролируют выполнение критериев качества функционирования, установленных в 6.2.
Испытания должны быть проведены как последовательность одиночных испытаний.
5. Применимость испытаний
Применение испытаний для оценки устойчивости к электромагнитным помехам зависит от типа аппарата/комплекта аппаратов, его конфигурации, наличия портов, технических характеристик и режимов функционирования.
5.1. По результатам анализа электрических характеристик и способов применения аппарата/комплекта аппаратов конкретного типа может быть принято решение не проводить некоторые испытания на помехоустойчивость.
Это решение и обоснование исключения некоторых испытаний на помехоустойчивость должны быть отражены в протоколе испытаний.
5.2. Если применяются методы испытаний, имеющие отклонения от методов испытаний, установленных в &основополагающих национальных стандартах на ЭМС&, приведенных в 4.1, указанные отклонения и обоснования их введения должны быть отражены в протоколе испытаний.
6. Оценка результатов испытаний
6.1. Общие положения
Специальные требования, установленные в настоящем стандарте для группы однородной продукции, требуют четкого определения критериев оценки результатов испытаний на устойчивость к электромагнитным помехам.
Как указано в разделе 1, основные требования безопасности системы, представляющей собой лифт, эскалатор или пассажирский конвейер, относятся к содержанию европейских стандартов &[6], [7], [8]&. По этой причине для большинства выполняемых функций считаются достаточными критерии качества функционирования и испытательные уровни, соответствующие требованиям устойчивости к электромагнитным помехам, установленным в &ГОСТ Р 51317.6.1&. Однако для целей обеспечения безопасности, т.е. в условиях, когда недопустимы любая ошибка или сбой, способные привести к небезопасному режиму работы, применяются более высокие уровни помехоустойчивости, соответствующие требованиям &ГОСТ Р 51317.6.2&.
6.2. Критерии качества функционирования
Функциональное описание аппарата или комплекта аппаратов и применяемые критерии качества функционирования при испытаниях на помехоустойчивость в период воздействия и после прекращения помехи должны быть отражены в протоколе испытаний.
&Критерии качества функционирования аппарата или комплекта аппаратов при испытаниях на помехоустойчивость должны быть приведены изготовителем в технической документации на аппарат (комплект аппаратов).&
Определение критериев качества функционирования при испытаниях на помехоустойчивость должно быть основано на положениях, приведенных ниже.
Критерий качества функционирования A
В период воздействия и после прекращения помехи аппарат/комплект аппаратов должен продолжать функционировать в соответствии с назначением. Не допускается ухудшения рабочих характеристик аппарата/комплекта аппаратов ниже минимального уровня, установленного изготовителем применительно к использованию аппарата/комплекта аппаратов в соответствии с назначением, или прекращения выполнения аппаратом/комплектом аппаратов установленной функции. Минимальный уровень рабочих характеристик аппарата/комплекта аппаратов может быть заменен допустимыми потерями качества функционирования. Если минимальный уровень рабочих характеристик аппарата/комплекта аппаратов или допустимые потери качества функционирования не установлены изготовителем, значения указанных параметров могут быть определены на основе анализа эксплуатационной и технической документации на аппарат/комплект аппаратов или исходя из результатов применения аппарата/комплекта аппаратов, которых пользователь вправе ожидать при его использовании в соответствии с назначением.
Критерий качества функционирования B
После прекращения помехи аппарат/комплект аппаратов должны продолжать функционировать в соответствии с назначением. Не допускается ухудшения рабочих характеристик аппарата/комплекта аппаратов ниже минимального уровня, установленного изготовителем применительно к использованию аппарата/комплекта аппаратов в соответствии с назначением, или прекращения выполнения аппаратом/комплектом аппаратов установленной функции. Минимальный уровень рабочих характеристик аппарата/комплекта аппаратов может быть заменен допустимыми потерями качества функционирования. В период воздействия помехи допускается ухудшение рабочих характеристик аппарата/комплекта аппаратов. Вместе с тем прекращение выполнения аппаратом/комплектом аппаратов установленной функции или изменение данных, хранимых в памяти аппарата/комплекта аппаратов, не допускаются. Если минимальный уровень рабочих характеристик аппарата/комплекта аппаратов или допустимые потери качества функционирования не установлены изготовителем, значения указанных параметров могут быть определены на основе анализа эксплуатационной и технической документации на аппарат/комплект аппаратов или исходя из результатов применения аппарата/комплекта аппаратов, которых пользователь вправе ожидать при его использовании в соответствии с назначением.
Критерий качества функционирования C
Не применяют.
Критерий качества функционирования D
В период воздействия и после прекращения помехи аппарат/комплект аппаратов и соответствующие элементы безопасности должны продолжать функционировать в соответствии с назначением.
Не допускается ухудшения качества их функционирования или прекращения выполнения установленной функции, за исключением отказа, переводящего аппарат/комплект аппаратов в безопасный режим.
6.3. Порты корпуса, связанные с цепями безопасности
Если проводимая оценка риска показывает, что при существующем местоположении цепи безопасности возможна работа мобильных радиотелефонов или переносных радиостанций персонала службы чрезвычайных ситуаций непосредственно за устройством или в непосредственной близости от него, то порт корпуса устройства должен быть сконструирован и изготовлен таким образом, чтобы при этих условиях был обеспечен критерий D качества функционирования при испытаниях на помехоустойчивость.
7. Комплект документов для установщика аппарата/комплекта аппаратов
Установщик должен быть обеспечен справочной документацией и инструкциями, необходимыми для проведения установочных и монтажных работ с использованием аппарата/комплекта аппаратов в соответствии с требованиями настоящего стандарта.
Комплект документов должен включать:
- инструкции по сборке и физическому сопряжению с другой аппаратурой;
- инструкции и предупреждения, устанавливающие меры предосторожности при подключении к другой аппаратуре;
- технические требования к соединительным кабелям и устройствам;
- инструкции по вводу в эксплуатацию и испытаниям;
- руководство по предотвращению ошибочных действий и неправильной сборки аппарата/комплекта аппаратов, которые вызовут несоответствие требованиям настоящего стандарта.
&БИБЛИОГРАФИЯ
[1] Директива Совета Европейских сообществ 89/336/ЕЭС от 3 мая 1989 г. о сближении законодательных актов государств-членов об электромагнитной совместимости
[2] Директива Европейского Парламента и Совета Европейского Союза 95/16/ЕС от 28 июня 1995 г. о сближении законодательных актов государств-членов о лифтах
[3] Директива Европейского Парламента и Совета Европейского Союза 89/37/ЕС от 22 июня 1998 г. о сближении законодательных актов государств-членов о машинах
[4] ЕН 12015:2004. Электромагнитная совместимость. Стандарт для группы однородной продукции, распространяющийся на лифты, эскалаторы и пассажирские конвейеры. Помехоэмиссия
[5] Директива Европейского Парламента и Совета Европейского Союза 2004/108/ЕС от 15 декабря 2004 г. о сближении законодательных актов государств-членов об электромагнитной совместимости и отмене Директивы 89/336/ЕЭС
[6] ЕН 81-1. Правила обеспечения безопасности при изготовлении и установке лифтов. Часть 1: Электрические лифты
[7] ЕН 81-2. Правила обеспечения безопасности при изготовлении и установке лифтов. Часть 2: Гидравлические лифты
[8] ЕН 115. Правила обеспечения безопасности при изготовлении и установке эскалаторов и пассажирских конвейеров.&
ГОСТ Р 52505-2005 ЕН 12016:2004. Совместимость технических средств электромагнитная. Лифты, эскалаторы и пассажирские конвейеры. Устойчивость к электромагнитным помехам
ГОСТ Р 52505-2005 ЕН 12016:2004. Совместимость технических средств электромагнитная. Лифты, эскалаторы и пассажирские конвейеры. Устойчивость к электромагнитным помехам
