Утвержден и введен в действие
Постановлением Госстроя СССР
от 21 июня 1983 г. N 122
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЛИФТЫ ЭЛЕКТРИЧЕСКИЕ ПАССАЖИРСКИЕ
ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Passenger electric lifts. Basic parameters and dimensions
ГОСТ 5746-83 (СТ СЭВ 4325-83)
(в ред. Изменения N 1, утв. в декабре 1984 г., Изменения N 2, утв. в декабре 1985 г.)
Группа Ж22
ОКП 48 3611
Дата введения
1 января 1986 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством строительного, дорожного и коммунального машиностроения
Разработчики Е.А. Нефедов (руководитель темы); Л.И. Вольф-Троп, канд. тех. наук; С.М. Ройтбург, И.Я. Файнштейн
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 21 июня 1983 г. N 122.
3. Взамен ГОСТ 5746-67, ГОСТ 8822-67, ГОСТ 13023-67, ГОСТ 22276-76.
4. Ссылочные нормативно-технические документы
-------------------------------------------------T----------------
Обозначение НТД, на который дана ссылка ¦Номер пункта
-------------------------------------------------+----------------
ГОСТ 22011-95 ¦1.5
ИСО 4190-1-80 ¦Вводная часть
5. Переиздание (июль 1998 г.) с Изменениями N 1, 2, утвержденными в декабре 1984 г., декабре 1985 г. (ИУС N 5-85, 4-86).
Настоящий стандарт распространяется на электрические пассажирские лифты (далее - лифты), устанавливаемые в жилых, общественных зданиях и зданиях промышленных предприятий и предназначаемые для подъема и спуска пассажиров.
Разработка чертежей строительных конструкций зданий с учетом установки лифтов должна производиться в соответствии с технической документацией базовой организации по стандартизации лифтов.
Стандарт соответствует СТ СЭВ 4325-83 и международному стандарту ИСО 4190-1 в части грузоподъемности и скорости лифтов, размеров кабин (в плане), ширины дверей кабины и дверей шахты, а также применяемости лифтов в зависимости от вида зданий.
(Измененная редакция, Изм. N 1.)
1. ОСНОВНЫЕ ПАРАМЕТРЫ
1.1. Основные параметры и применяемость лифтов в зависимости от вида здания должны соответствовать указанным в табл. 1 и 1а.
Таблица 1
--------T----------T-------T------T------T-------T----------------
Виды ¦Грузо- ¦Вмести-¦Номи- ¦Высота¦Число ¦ Питающая
зданий ¦подъем- ¦мость ¦наль- ¦подъе-¦остано-¦ электрическая
¦ность, кг ¦кабины ¦ная ¦ма, м,¦вок, не¦ сеть
¦ ¦(коли- ¦ско- ¦не бо-¦более ¦
¦ ¦чество ¦рость,¦лее ¦ ¦
¦ ¦чело- ¦м/с ¦ ¦ ¦
¦ ¦век) ¦ ¦ ¦ ¦
--------+----------+-------+------+------+-------+----------------
Жилые ¦ 400 ¦ 5 ¦1,0 ¦ 60 ¦ 16 ¦Род тока: пере-
¦ ¦ ¦1,6 ¦ 85 ¦ 25 ¦менный трехфаз-
--------+----------+-------+------+------+-------+ный.
¦ 630 ¦ 8 ¦1,0 ¦ 60 ¦ 16 ¦Номинальная
¦ ¦ ¦1,6 ¦ 85 ¦ 25 ¦частота, Гц: 50;
--------+----------+-------+------+------+-------+60 <4>
Общест- ¦ 400 <1> ¦ 5 ¦0,63 ¦ 70 ¦ 10 ¦Номинальное
венные +----------+-------+------+------+-------+напряжение, В:
здания и¦ 630 ¦ 8 ¦1,0 ¦ 45 ¦ 10 ¦ - при частоте
здания ¦ ¦ ¦1,6 ¦ 65 ¦ 16 ¦50 Гц:
промыш- +----------+-------+------+------+-------+220, 240 <4>,
ленных ¦ 800 ¦ 10 ¦1,0 ¦ 45 ¦ 10 ¦380, 415 <4>;
предпри-¦ ¦ ¦1,6 ¦ 65 ¦ 16 ¦ - при частоте
ятий ¦ ¦ ¦2,5 ¦ 100 ¦ 25 ¦60 Гц:
+----------+-------+------+------+-------+220, 230, 240,
¦ 1000 ¦ 12 ¦1,0 ¦ 45 ¦ 10 ¦254, 380, 400,
¦ ¦ ¦1,6 ¦ 65 ¦ 16 ¦415, 440
¦ ¦ ¦2,5 ¦ 100 ¦ 25 ¦
¦ ¦ ¦4,0 ¦ 150 ¦ 25 ¦
+----------+-------+------+------+-------+
¦ 1000 <2> ¦ 12 ¦1,6 ¦ 150 ¦ 30 ¦
+----------+-------+------+------+-------+
¦ 1250 ¦ 15 ¦1,0 ¦ 45 ¦ 10 ¦
¦ ¦ ¦1,6 ¦ 65 ¦ 16 ¦
¦ ¦ ¦2,5 ¦ 100 ¦ 25 ¦
¦ ¦ ¦4,0 ¦ 150 ¦ 25 ¦
+----------+-------+------+------+-------+
¦ 1600 ¦ 20 ¦2,5 ¦ 100 ¦ 25 ¦
¦ ¦ ¦4,0 ¦ 150 ¦ 25 ¦
+----------+-------+------+------+-------+
¦ 1600 <3> ¦ 20 ¦1,0 ¦ 45 ¦ 10 ¦
¦ ¦ ¦1,6 ¦ 65 ¦ 16 ¦
--------------------------------
<1> Лифты для производственных зданий.
<2> Лифты с кабиной размером (в плане) 1100 х 2100 мм.
<3> Лифты для зданий лечебно-профилактических учреждений.
<4> Для лифтов, поставляемых на экспорт.
Таблица 1а
--------T--------T------T------T------T---------------------------
Грузо- ¦Вмести- ¦Номи- ¦Высота¦Число ¦Питающая электрическая сеть
подъем- ¦мость ¦наль- ¦подъе-¦оста- ¦
ность, ¦кабины, ¦ная ¦ма, м,¦новок,¦
кг ¦(количе-¦ско- ¦не бо-¦не бо-¦
¦ство че-¦рость,¦лее ¦лее ¦
¦ловек) ¦м/с ¦ ¦ ¦
--------+--------+------+------+------+---------------------------
1. Лифты для жилых зданий ¦
¦
320 ¦ 4 ¦ 0,71 ¦ 45 ¦ 10 ¦Род тока: переменный трех-
¦ +------+------+------+фазный.
¦ ¦ 1,0 ¦ 75 ¦ 17 ¦Номинальная частота, Гц:
¦ +------+------+------+50, 60 <3>
¦ ¦ 1,4 ¦ 100 ¦ 25 ¦Номинальное напряжение, В:
--------+--------+------+------+------+ - при частоте 50 Гц: 220,
400 <1>¦ 5 ¦ 0,71 ¦ 45 ¦ 10 ¦240 <3>, 380, 415 <3>;
¦ +------+------+------+ - при частоте 60 Гц: 220,
¦ ¦ 1,0 ¦ 75 ¦ 17 ¦230, 240, 254, 380, 400,
--------+--------+------+------+------+415, 440
500 ¦ 6 ¦ 1,0 ¦ 75 ¦ 17 ¦
¦ +------+------+------+
¦ ¦ 1,4 ¦ 100 ¦ 25 ¦
--------+--------+------+------+------+
630 ¦ 8 ¦ 1,0 ¦ 75 ¦ 17 ¦
¦
2. Лифты для общественных зданий и ¦
зданий промышленных предприятий ¦
¦
500 <4>¦ 6 ¦ 1,0 ¦ 75 ¦ 17 ¦
¦ +------+------+------+
¦ ¦ 1,4 ¦ 100 ¦ 25 ¦
--------+--------+------+------+------+
630 <4>¦ 8 ¦ 1,0 ¦ 75 ¦ 10 ¦
--------+--------+------+------+------+
1000 <2>¦ 12 ¦ 1,0 ¦ 75 ¦ 17 ¦
¦ +------+------+------+
¦ ¦ 1,4 ¦ 100 ¦ 25 ¦
¦ +------+------+------+
¦ ¦ 2,0 ¦ 150 ¦ 40 ¦
¦ +------+------+------+
¦ ¦ 4,0 ¦ 150 ¦ 40 ¦
--------+--------+------+------+------+
1600 ¦ 20 ¦ 4,0 ¦ 150 ¦ 40 ¦
¦
2.1. Лифты для производственных ¦
зданий ¦
¦
320 ¦ 4 ¦ 0,5 ¦ 70 ¦ 24 ¦
¦ +------+------+------+
¦ ¦ 0,5 ¦ 125 ¦ 24 ¦
¦
2.2. Лифты для ¦
лечебно-профилактических ¦
учреждений ¦
¦
500 ¦6 или ¦ 0,5 ¦ 45 ¦ 14 ¦
¦4 + один¦ ¦ ¦ ¦
¦человек ¦ ¦ ¦ ¦
¦на боль-¦ ¦ ¦ ¦
¦ничной ¦ ¦ ¦ ¦
¦койке ¦ ¦ ¦ ¦
--------------------------------
<1> Лифты с кабиной размером (в плане) 935 х 1075 мм.
<2> Лифты с кабиной размером (в плане) 1760 х 1460 мм.
<3> Для лифтов, поставляемых на экспорт.
<4> Лифты с кабиной размером (в плане) 1040 х 1380 мм.
1.2. Конструктивные исполнения лифтов должны соответствовать указанным в табл. 2 и 2а.
Таблица 2
-------T----------------------------------------------------------
Конст- ¦ Вид здания
руктив-+-----------T----------------------------------------------
ное ¦ ¦ Общественные и промышленных предприятий
испол- ¦ Жилые +---------¬ -----------
нение ¦ ¦Производ-¦ ¦Лечебно-
¦ ¦ственные ¦ ¦профилак-
¦ ¦ ¦ ¦тических
¦ ¦ ¦ ¦учрежде-
¦ ¦ ¦ ¦ний
+-----------+---------+-------------------------+----------
¦ Грузоподъемность лифта, кг
+-----T-----T---------T-------T-----------T-----T----------
¦ 400 ¦ 630 ¦ 400 ¦ 630, ¦ 1000 <*> ¦1250,¦ 1600
¦ ¦ ¦ ¦ 800, ¦ ¦1600 ¦
¦ ¦ ¦ ¦ 1000 ¦ ¦ ¦
-------+-----+-----+---------+-------+-----------+-----+----------
Вид ка-¦ Непроходная ¦Непроходная¦Не- ¦Непроход-
бины ¦ ¦или проход-¦про- ¦ная или
¦ ¦ная ¦ход- ¦проходная
¦ ¦ ¦ная ¦
-------+-----------T---------T-------+-----------+-----+----------
Конст- ¦Горизон- ¦Распашная¦Гори- ¦У непроход-¦ Горизонтально-
рукция ¦тально- ¦или гори-¦зон- ¦ной кабины:¦ раздвижная
дверей ¦раздвижная ¦зонталь- ¦тально-¦горизон- ¦
кабины ¦ ¦но-разд- ¦разд- ¦тально- ¦
или ¦ ¦вижная ¦вижная ¦раздвижная.¦
шахты ¦ ¦ ¦ ¦У проходной¦
¦ ¦ ¦ ¦кабины: го-¦
¦ ¦ ¦ ¦ризонталь- ¦
¦ ¦ ¦ ¦но-раздвиж-¦
¦ ¦ ¦ ¦ная у осно-¦
¦ ¦ ¦ ¦вной двери,¦
¦ ¦ ¦ ¦распашная у¦
¦ ¦ ¦ ¦вспомога- ¦
¦ ¦ ¦ ¦тельной ¦
¦ ¦ ¦ ¦двери. ¦
-------+-----------+---------+-------+-----------+----------------
Вид ¦Автомати- ¦ Ручной ¦Автома-¦У непроход-¦ Автоматический
привода¦ческий ¦ ¦тичес- ¦ной кабины:¦
дверей ¦ ¦ ¦кий ¦автомати- ¦
кабины ¦ ¦ ¦ ¦ческий. ¦
или ¦ ¦ ¦ ¦У проходной¦
шахты ¦ ¦ ¦ ¦кабины: ¦
¦ ¦ ¦ ¦автомати- ¦
¦ ¦ ¦ ¦ческий у ¦
¦ ¦ ¦ ¦основной ¦
¦ ¦ ¦ ¦двери, руч-¦
¦ ¦ ¦ ¦ной у вспо-¦
¦ ¦ ¦ ¦могательной¦
¦ ¦ ¦ ¦двери. ¦
-------+-----------+---------+-------+-----------+----------------
Вид ¦ Глухая
шахты ¦
-------+----------------------------------------------------------
Распо- ¦ Над шахтой
ложение¦
машин- ¦
ного ¦
помеще-¦
ния ¦
относи-¦
тельно ¦
шахты ¦
-------+-----------T---------T-------------------------T----------
Вид ¦Смешанная ¦Смешанная¦Смешанная собирательная ¦Смешанная
систе- ¦собиратель-¦простая ¦в двух направлениях ¦собира-
мы ¦ная при ¦ ¦ ¦тельная в
управ- ¦движении ¦ ¦ ¦двух нап-
ления ¦вниз ¦ ¦ ¦равлениях
¦ ¦ ¦ ¦с приори-
¦ ¦ ¦ ¦тетным
¦ ¦ ¦ ¦вызовом
¦ ¦ ¦ ¦кабины на
¦ ¦ ¦ ¦любой этаж
¦ ¦ ¦ ¦для транс-
¦ ¦ ¦ ¦портирова-
¦ ¦ ¦ ¦ния
¦ ¦ ¦ ¦"лежачих"
¦ ¦ ¦ ¦больных.
--------------------------------
<*> Лифты со скоростью 1,6 м/с с кабиной размером в плане 1100 х 2100 мм.
Таблица 2а
---------T-------------------------------------------------------------------
Конструк-¦ Вид здания
тивное +-------------------T---------T-----------------------T-------------
исполне- ¦ Жилые ¦Производ-¦ Общественные и ¦Лечебно-про-
ние ¦ ¦ственные ¦ промышленных ¦филактических
¦ ¦промыш- ¦ предприятий ¦учреждений
¦ ¦ленных ¦ ¦
¦ ¦предприя-¦ ¦
¦ ¦тий ¦ ¦
+-------------------+---------+-----------------------+-------------
¦ Грузоподъемность лифта, кг
+-----T-----T-------T---------T----T---T---------T----T-------------
¦320, ¦ 320,¦ 320, ¦ 320 ¦500 ¦630¦ 1000 ¦1600¦ 500
¦400 ¦ 400,¦ 500 ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ 500,¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ 630 ¦ ¦ ¦ ¦ ¦ ¦ ¦
+-----+-----+-------+---------+----+---+---------+----+-------------
¦ Номинальная скорость, м/с
+-----T-----T-------T---------T----T---T---------T----T-------------
¦0,71 ¦ 1,0 ¦ 1,4 ¦ 0,5 ¦1,0;¦1,0¦1,0; 1,4;¦ 4,0¦ 0,5
¦ ¦ ¦ ¦ ¦1,4 ¦ ¦2,0; 4,0;¦ ¦
---------+-----+-----+-------+---------+----+---+---------+----+-------------
Вид ¦ Непроходная ¦Непроходная
кабины ¦ ¦или проходная
---------+-------------------T---------T-----------------------+-------------
Конструк-¦Горизонтально- ¦Распаш- ¦Горизонтально-раздвиж- ¦ Распашная
ция ¦раздвижная ¦ная: у ¦ная ¦
дверей ¦ ¦кабины - ¦ ¦
кабины и ¦ ¦двухст- ¦ ¦
шахты ¦ ¦ворча- ¦ ¦
¦ ¦тая, у ¦ ¦
¦ ¦шахты - ¦ ¦
¦ ¦одност- ¦ ¦
¦ ¦ворчатая ¦ ¦
---------+-------------------+---------+-----------------------+-------------
Вид при- ¦ Автоматический ¦ Ручной ¦ Автоматический ¦ Ручной
вода две-¦ ¦ ¦ ¦
рей каби-¦ ¦ ¦ ¦
ны и шах-¦ ¦ ¦ ¦
ты ¦ ¦ ¦ ¦
---------+-------------------+---------+-----------------------+-------------
Вид шахты¦ Глухая ¦ Справа
---------+-----------------------------T-----------------------+
Располо- ¦ Сзади или справа ¦ Сзади ¦
жение ¦ ¦ ¦
противо- ¦ ¦ ¦
веса ¦ ¦ ¦
относи- ¦ ¦ ¦
тельно ¦ ¦ ¦
кабины ¦ ¦ ¦
---------+-----------------------------+-----------------------+-------------
Располо- ¦ Над шахтой
жение ¦
машинного¦
помещения¦
относи- ¦
тельно ¦
шахты ¦
---------+-----T-------------T---------T-----------------------T-------------
Вид ¦Сме- ¦Смешанная со-¦Смешан- ¦Смешанная собирательная¦Внутренняя
системы ¦шан- ¦бирательная ¦ная прос-¦в двух направлениях ¦кнопочная
управле- ¦ная ¦при движении ¦тая ¦ ¦простая с
ния ¦прос-¦вниз ¦ ¦ ¦сигнальным
¦тая ¦ ¦ ¦ ¦вызовом ка-
¦ ¦ ¦ ¦ ¦бины с любой
¦ ¦ ¦ ¦ ¦посадочной
¦ ¦ ¦ ¦ ¦площадки
¦ ¦ ¦ ¦ ¦(для работы
¦ ¦ ¦ ¦ ¦с проводни-
¦ ¦ ¦ ¦ ¦ком)
В таблице указана система управления для одиночного лифта. В случае установки группы из двух и более лифтов должна быть применена система группового управления.
1.1, 1.2. (Измененная редакция, Изм. N 1, 2.)
1.3. Два и более лифтов могут устанавливаться в одной общей шахте. Размеры общей шахты, машинного и блочного помещений должны приниматься в соответствии с технической документацией базовой организации по стандартизации лифтов.
1.4. Отклонение рабочей скорости не должно превышать +/- 15% значения номинальной скорости, указанной в табл. 1 и 1а.
(Измененная редакция, Изм. N 2.)
1.5. Область применения лифтов, их исполнение в зависимости от воздействия климатических факторов среды и технические требования к лифтам должны соответствовать ГОСТ 22011.
2. ОСНОВНЫЕ РАЗМЕРЫ

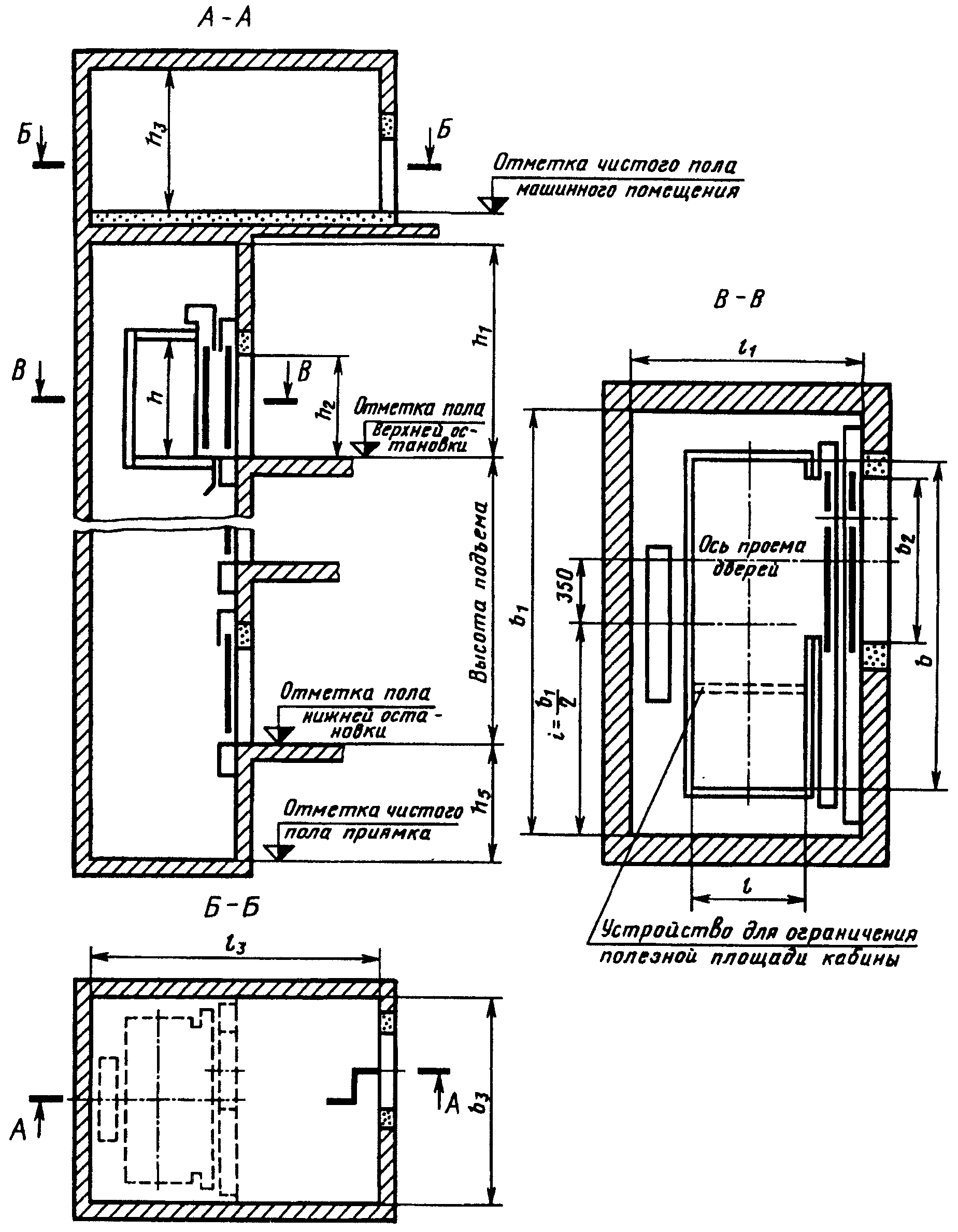

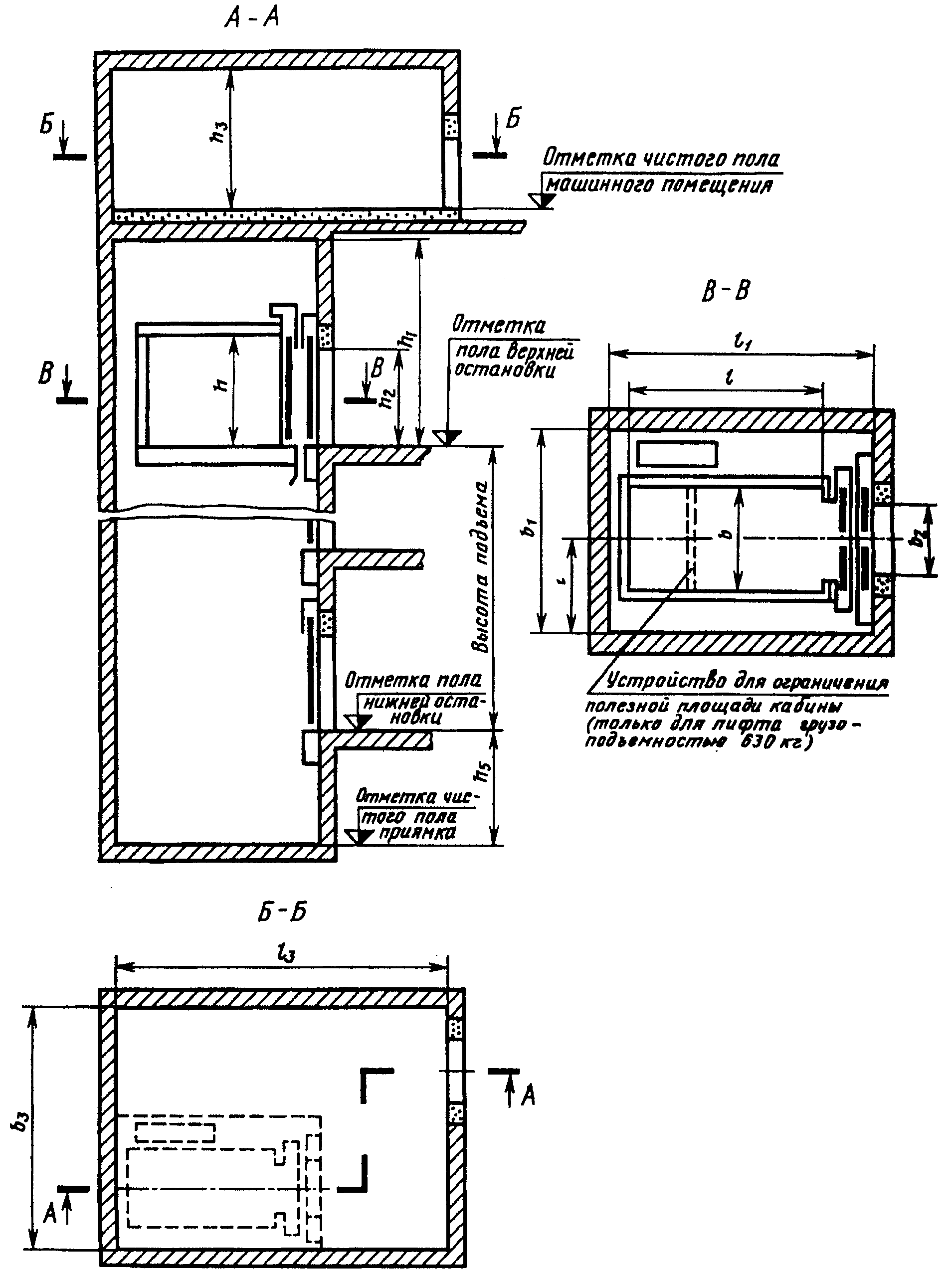

2.1. Основные размеры (внутренние) кабин, шахт, машинных и блочных помещений должны соответствовать указанным в табл. 3, 3а и на черт. 1 - 8.
Таблица 3
Размеры в мм
-------T-----T------T--------------T---------T---------T--------------T--------------T--------T-------T-------T-------
Грузо- ¦Ско- ¦Распо-¦ Кабина ¦ Шахта ¦ Двери ¦ Машинное ¦ Блочное ¦Высота ¦Глубина¦Расс- ¦Номер
подъем-¦рость¦ложе- ¦ ¦ ¦кабины и ¦ помещение ¦ помещение ¦шахты ¦приямка¦тоя- ¦чер-
ность, ¦номи-¦ние ¦ ¦ ¦ шахты ¦ ¦ ¦от верх-¦h ¦ние от ¦тежа
кг ¦наль-¦про- +----T----T----+----T----+----T----+----T----T----+----T----T----+ней ¦ 5 ¦боко- ¦ до
¦ная, ¦тиво- ¦Ши- ¦Глу-¦Вы- ¦Ши- ¦Глу-¦Ши- ¦Вы- ¦Ши- ¦Глу-¦Вы- ¦Ши- ¦Глу-¦Вы- ¦останов-¦ ¦вой оси¦
¦м/с ¦веса ¦ри- ¦бина¦со- ¦ри- ¦бина¦ри- ¦со- ¦ри- ¦бина¦со- ¦ри- ¦бина¦со- ¦ки h ¦ ¦стены ¦
¦ ¦отно- ¦на ¦l ¦та ¦на ¦l ¦на ¦та ¦на ¦l ¦та ¦на ¦l ¦та ¦ 1 ¦ ¦шахты ¦
¦ ¦си- ¦b ¦ ¦h, ¦b ¦ 1 ¦b ¦h ¦b ¦ 3 ¦h ¦b ¦ 4 ¦h ¦ ¦ ¦кабины ¦
¦ ¦тель- ¦ ¦ ¦не ¦ 1 ¦ ¦ 2 ¦ 2 ¦ 3 ¦ ¦ 3 ¦ 4 ¦ ¦ 4 ¦ ¦ ¦i (раз-¦
¦ ¦но ¦ ¦ ¦ме- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦мер ¦
¦ ¦ка- ¦ ¦ ¦нее ¦ ¦ +----+----+----+----+----+----+----+----+--------+-------+спра- ¦
¦ ¦бины ¦ ¦ ¦ ¦ ¦ ¦ не менее ¦воч- ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ный) ¦
-------+-----+------+----+----+----+----+----+----T----T----T----T----T--------------T--------T-------+-------+-------
400 ¦0,63 ¦Сзади ¦1100¦ 950¦2100¦1750¦1550¦ 800¦2000¦2800¦3000¦2250¦ - ¦ 3500 ¦ 1300 ¦ 875 ¦ 1
+-----+ ¦ +----+ +----+----+----+ ¦ ¦ +----+ ¦ +-------+-------+
¦1,0 ¦ ¦ ¦1000¦ ¦1550¦1700¦ 700¦ ¦ ¦ ¦2450¦ ¦ ¦ 1400 ¦ 775 ¦
+-----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+----+ ¦ +--------+-------+ ¦
¦1,6 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦4000¦3300¦ ¦ ¦ 4200 ¦ 1700 ¦ ¦
¦ ¦ ¦ +----+ +----+----+----+ ¦ ¦ ¦ ¦ ¦ ¦ +-------+
¦ ¦ ¦ ¦ 950¦ ¦1750¦1550¦ 800¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 875 ¦
-------+-----+ ¦ +----+ ¦ +----+ ¦ +----+ ¦ ¦ +--------+-------+ ¦
630 ¦1,0 ¦ ¦ ¦1400¦ ¦ ¦2000¦ ¦ ¦3000¦ ¦ ¦ ¦ 3500 ¦ 1400 ¦ ¦
¦ ¦ +----+----+ +----+----+----+ +----+----+ ¦ ¦ ¦ +-------+-------
¦ ¦ ¦2100¦1100¦ ¦2550¦1700¦1200¦ ¦2650¦3700¦ ¦ ¦ ¦ ¦ 1275 ¦ 5
¦ +------+----+----+ +----+----+----+ +----+----+ ¦ ¦ ¦ +-------+-------
¦ ¦Сбоку ¦1100¦2100¦ ¦1850¦2550¦ 800¦ ¦3000¦3900¦ ¦ ¦ ¦ ¦ 875 ¦ 3
¦ ¦справа¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+-----+------+ +----+ +----+----+ ¦ +----+----+ ¦ +--------+-------+ +-------
¦1,6 ¦Сзади ¦ ¦1400¦ ¦1750¦2000¦ ¦ ¦4100¦3500¦ ¦ ¦ 4200 ¦ 1700 ¦ ¦ 1
¦ ¦ +----+----+ +----+----+----+ +----+----+ ¦ ¦ ¦ +-------+-------
¦ ¦ ¦2100¦1100¦ ¦2550¦1700¦1200¦ ¦4800¦3300¦ ¦ ¦ ¦ ¦ 1275 ¦ 5
¦ +------+----+----+ +----+----+----+ +----+----+ ¦ ¦ ¦ +-------+-------
¦ ¦Сбоку ¦1100¦2100¦ ¦1850¦2550¦ 800¦ ¦4200¦4000¦ ¦ ¦ ¦ ¦ 875 ¦ 3
¦ ¦справа¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
-------+-----+------+----+----+----+----+----+ ¦ +----+----+----+ +--------+-------+-------+-------
800 ¦1,0 ¦Сзади ¦1350¦1400¦2300¦1800¦2000¦ ¦ ¦3500¦3500¦2800¦ ¦ 4000 ¦ 1500 ¦ 900 ¦ 1
+-----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+ ¦ ¦ ¦ ¦ ¦ ¦
¦1,6 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦4100¦ ¦ ¦ ¦ 4200 ¦ 1700 ¦ ¦
+-----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+----+----+----T----T----+--------+-------+ +-------
¦2,5 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦5800¦5500¦3500¦1800¦2000¦1800¦ 4500 ¦ 3000 ¦ ¦ 2
-------+-----+ +----+ ¦ +----+ +----+ +----+----+----+----+----+----+--------+-------+-------+-------
1000 ¦1,0 ¦ ¦1600¦ ¦ ¦2350¦ ¦1100¦ ¦3500¦3600¦2800¦ - ¦ 4000 ¦ 1500 ¦ 1175 ¦ 1
¦ +------+----+----+----+----+----+----+ ¦ +----+ ¦ ¦ ¦ +-------+-------
¦ ¦Сбоку ¦1100¦2100¦2100¦1850¦2550¦ 800¦ +----+4000¦ ¦ ¦ ¦ ¦ 875 ¦ 3
¦ ¦справа¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦4000¦ ¦ ¦ ¦ ¦ ¦ ¦
+-----+------+----+----+----+----+----+----+ +----+----+ ¦ +--------+-------+ +-------
¦1,6 ¦Сзади ¦1600¦1400¦2300¦2350¦2000¦1100¦ ¦3700¦4700¦ ¦ ¦ 4300 ¦ 2000 ¦ ¦3 или 6
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+ ¦ ¦ ¦ +-------+-------
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦4400¦ ¦ ¦ ¦ ¦ 1175 ¦ 1
+-----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+----+----+----T----T----+--------+-------+ +-------
¦2,5 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦5800¦5500¦3500¦2350¦2009¦1800¦ 4500 ¦ 3000 ¦ ¦ 2
+-----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+----+----+--------+-------+ ¦
¦4,0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 5700 ¦ 4800 ¦ ¦
-------+-----+ +----+ ¦ +----+ ¦ +----+----+----+----+ +--------+-------+-------+-------
1250 ¦1,0 ¦ ¦1950¦ ¦ ¦2600¦ ¦ ¦2100¦3800¦3800¦2800¦ - ¦ 4200 ¦ 1700 ¦ 1300 ¦ 1
+-----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+ ¦ +--------+-------+ ¦
¦1,6 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦4400¦ ¦ ¦ 4500 ¦ 2000 ¦ ¦
+-----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+----+----+----T----T----+--------+-------+ +-------
¦2,5 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦6100¦5500¦3500¦2600¦2000¦1800¦ 4800 ¦ 3000 ¦ ¦ 2
+-----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+----+----+--------+-------+ ¦
¦4,0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 5700 ¦ 4800 ¦ ¦
-------+-----+------+----+----+ +----+----+----+ +----+----+----+ +--------+-------+-------+-------
1600 ¦1,0 ¦Сбоку ¦1400¦2400¦ ¦2400¦3000¦1300¦ ¦4600¦5500¦2800¦ - ¦ 4200 ¦ 1700 ¦ 1050 ¦3 или 4
+-----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +--------+-------+ ¦
¦1,6 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 4500 ¦ 2000 ¦ ¦
+-----+------+----+----+ +----+----+----+ +----+----+----+----T----T----+--------+-------+-------+-------
¦2,5 ¦Сзади ¦1950¦1750¦ ¦2600¦2600¦1100¦ ¦6100¦5500¦3500¦2600¦2600¦1800¦ 5000 ¦ 3000 ¦ 1300 ¦ 2
+-----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +--------+-------+ ¦
¦4,0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 5700 ¦ 4800 ¦ ¦
Примечание. Допускается до 01.01.91 лифты грузоподъемностью 400 кг со скоростью 1,0 м/с с кабиной размером (в плане) 1100 х 950 мм и с дверью шириной 800 мм размещать в шахтах размером (в плане) 1700 х 1550 мм, а лифты грузоподъемностью 630 кг со скоростью 1,0 м/с с кабиной размером (в плане) 2100 х 1100 мм размещать в шахтах размером в (плане) 2650 х 1700 мм при условии монтажа шахт из объемных железобетонных элементов. При этом железобетонные объемные элементы для шахт размером (в плане) 1700 х 1550 мм должны быть снабжены устройствами для самофиксации при монтаже.
Таблица 3а
Размеры в мм
-------T------T------T------------------T---------T-----------T--------------T--------------T------T--------T-------T-----
Грузо- ¦Номи- ¦Распо-¦ Кабина ¦ Шахта ¦Двери каби-¦ Машинное ¦ Блочное ¦Высота¦Глубина ¦Расс- ¦Номер
подъем-¦наль- ¦ложе- ¦ ¦ ¦ны и шахты ¦ помещение ¦ помещение ¦шахты ¦приямка ¦тояние ¦чер-
ность, ¦ная ¦ние +------T------T----+----T----+----T------+----T----T----+----T----T----+от ¦(до чис-¦от бо- ¦тежа
кг ¦ско- ¦проти-¦Ширина¦Глуби-¦Вы- ¦Ши- ¦Глу-¦Ши- ¦Высота¦Ши- ¦Глу-¦Вы- ¦Ши- ¦Глу-¦Вы- ¦верх- ¦того по-¦ковой ¦
¦рость,¦вовеса¦b ¦на l ¦сота¦рина¦бина¦рина¦h ¦рина¦бина¦сота¦рина¦бина¦сота¦ней ¦ла) h ¦стены ¦
¦м/с ¦отно- ¦ ¦ ¦h, ¦b ¦l ¦b ¦ 2 ¦b ¦l ¦h ¦b ¦l ¦h ¦оста- ¦ 5 ¦шахты ¦
¦ ¦си- ¦ ¦ ¦не ¦ 1 ¦ 1 ¦ 2 ¦ ¦ 3 ¦ 3 ¦ 3 ¦ 4 ¦ 4 ¦ 4 ¦новки ¦ ¦до оси ¦
¦ ¦тельно¦ ¦ ¦ме- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦h ¦ ¦каби- ¦
¦ ¦кабины¦ ¦ ¦нее ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1 ¦ ¦ны i ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(раз- ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦мер ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+------+----+----+----+----+----+----+------+--------+спра- ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ не менее ¦вочный)¦
-------+------+------+------+------+----+----+----+----T------T----T----T----T----T----T----T------T--------+-------+-----
320 ¦ 0,5 ¦Сзади ¦ 960 ¦ 1160 ¦2100¦1400¦1600¦ 700¦ 2000 ¦2800¦3000¦2200¦ - ¦ - ¦ - ¦ 3500 ¦ 1250 ¦ 700 ¦ 7
¦ ¦ ¦(1000)¦(1200)¦ +----+----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------+
¦ ¦ ¦ ¦ ¦ ¦1500¦1700¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 750 ¦
¦ +------+ ¦ ¦ +----+----+ ¦ +----+----+ ¦ ¦ ¦ ¦ ¦ +-------+-----
¦ ¦Справа¦ ¦ ¦ ¦1650¦1400¦ ¦ ¦3000¦2800¦ ¦ ¦ ¦ ¦ ¦ ¦ 700 ¦ 8
¦ ¦ ¦ ¦ ¦ +----+----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-------+
¦ ¦ ¦ ¦ ¦ ¦1750¦1500¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 750 ¦
+------+------+------+------+ +----+----+----+------+----+----+ ¦ ¦ ¦ ¦ ¦ +-------+-----
¦ 0,71 ¦Сзади ¦ 935 ¦ 1075 ¦ ¦1550¦1700¦ 650¦ 1980 ¦2800¦3000¦ ¦ ¦ ¦ ¦ ¦ ¦ 775 ¦ 7
¦ +------+(980) ¦(1120)¦ +----+----+ ¦ +----+----+ ¦ ¦ ¦ ¦ ¦ ¦ +-----
¦ ¦Справа¦ ¦ ¦ ¦1700¦1550¦ ¦ ¦3000¦2800¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 8
+------+------+ ¦ ¦ +----+----+ ¦ +----+----+----+ ¦ ¦ ¦ +--------+ +-----
¦ 1,0 ¦Сзади ¦ ¦ ¦ ¦1550¦1700¦ ¦ ¦3500¦3000¦2450¦ ¦ ¦ ¦ ¦ 1350 ¦ ¦ 7
¦ +------+ ¦ ¦ +----+----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----
¦ ¦Справа¦ ¦ ¦ ¦1700¦1550¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 8
+------+------+ ¦ ¦ +----+----+ ¦ +----+ ¦ ¦ ¦ ¦ +------+--------+ +-----
¦ 1,4 ¦Сзади ¦ ¦ ¦ ¦1550¦1700¦ ¦ ¦4000¦ ¦ ¦ ¦ ¦ ¦ 4000 ¦ 1450 ¦ ¦ 7
-------+------+------+------+------+ +----+----+----+------+----+----+----+ ¦ ¦ +------+--------+-------+-----
400 ¦ 0,71 ¦Сзади ¦ 935 ¦ 1075 ¦ ¦1550¦1700¦ 650¦ 1980 ¦2800¦3000¦2200¦ ¦ ¦ ¦ 3500 ¦ 1250 ¦ 775 ¦ 7
¦ ¦ ¦(980) ¦(1120)¦ ¦ ¦ +----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 700¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ +------+ ¦ ¦ +----+----+----+ +----+----+ ¦ ¦ ¦ ¦ ¦ ¦ +-----
¦ ¦Справа¦ ¦ ¦ ¦1700¦1550¦ 650¦ ¦3000¦2800¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 8
-------+------+------+------+------+----+----+----+----+------+----+----+----+----+----+----+------+--------+-------+-----
400 ¦ 0,71 ¦Справа¦ 935 ¦ 1075 ¦2100¦1700¦1550¦ 700¦ 1980 ¦3000¦2800¦2200¦ - ¦ - ¦ - ¦ 3500 ¦ 1250 ¦ 775 ¦ 8
¦ ¦ ¦(980) ¦(1120)¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------+------+ ¦ ¦ +----+----+----+ +----+----+----+ ¦ ¦ ¦ +--------+ +-----
¦ 1,0 ¦Сзади ¦ ¦ ¦ ¦1550¦1700¦ 650¦ ¦3500¦3000¦2450¦ ¦ ¦ ¦ ¦ 1350 ¦ ¦ 7
¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 700¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----
¦ +------+ ¦ ¦ +----+----+----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦Справа¦ ¦ ¦ ¦1700¦1550¦ 650¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 8
¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 700¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
-------+------+------+------+------+ +----+----+----+------+----+----+----+ ¦ ¦ +------+--------+-------+-----
500 ¦ 0,5 ¦Справа¦ 1400 ¦ 2430 ¦ ¦1950¦2700¦1250¦ 2000 ¦2700¦4000¦2800¦ ¦ ¦ ¦ 3600 ¦ 1250 ¦ 950 ¦3 или
¦ ¦ ¦(1445)¦(2470)¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦4
+------+------+------+------+ +----+----+----+------+----+----+----+ ¦ ¦ +------+--------+-------+-----
¦ 1,0 ¦Сзади ¦ 1040 ¦ 1380 ¦ ¦1750¦2000¦ 700¦ 1980 ¦3000¦3300¦2450¦ ¦ ¦ ¦ 3500 ¦ 1350 ¦ 875 ¦ 7
¦ ¦ ¦(1080)¦(1420)¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ +------+ ¦ ¦ +----+----+ ¦ ¦ +----+ ¦ ¦ ¦ ¦ ¦ ¦ +-----
¦ ¦Справа¦ ¦ ¦ ¦1900¦1700¦ ¦ ¦ ¦3000¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 8
¦ +------+ +------+ +----+----+ ¦ ¦ +----+ ¦ ¦ ¦ ¦ ¦ ¦ +-----
¦ ¦Справа¦ ¦ 2160 ¦ ¦1850¦2550¦ ¦ ¦ ¦3900¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 3
¦ ¦ ¦ ¦(2200)¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ +------+------+------+ +----+----+----+ +----+----+ ¦ ¦ ¦ ¦ ¦ ¦ +-----
¦ ¦Сзади ¦ 2155 ¦ 1135 ¦ ¦2650¦1700¦1200¦ ¦2650¦3700¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 5
¦ ¦ ¦(2200)¦(1180)¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------+------+------+------+ +----+----+----¦ +----+----+ ¦ ¦ ¦ +------+--------+-------+-----
¦ 1,4 ¦Сзади ¦ 1040 ¦ 1380 ¦ ¦1750¦2000¦ 700¦ ¦3500¦4000¦ ¦ ¦ ¦ ¦ 4300 ¦ 1450 ¦ 875 ¦ 7
¦ ¦ ¦(1080)¦(1420)¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ +------+------+------+ +----+----+----+------+----+----+----+----+----+----+------+--------+-------+-----
¦ ¦Справа¦ 1040 ¦ 2160 ¦ ¦1850¦2550¦ 700¦ 1980 ¦3500¦4000¦2450¦ - ¦ - ¦ - ¦ 4300 ¦ 1450 ¦ 875 ¦ 3
¦ ¦ ¦(1080)¦(2200)¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ +------+------+------+ +----+----+----+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----
¦ ¦Сзади ¦ 2155 ¦ 1135 ¦ ¦2650¦1700¦1200¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 5
¦ ¦ ¦(2200)¦(1180)¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
-------+------+------+------+------+ +----+----+----+ +----+----+ ¦ ¦ ¦ +------+--------+-------+-----
630 ¦ 1,0 ¦Сзади ¦ 1040 ¦ 1380 ¦ ¦1750¦2000¦ 700¦ ¦3000¦3300¦ ¦ ¦ ¦ ¦ 3500 ¦ 1350 ¦ 875 ¦ 7
¦ ¦ ¦(1080)¦(1420)¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ +------+ ¦ ¦ +----+----+ ¦ ¦ +----+ ¦ ¦ ¦ ¦ ¦ ¦ +-----
¦ ¦Справа¦ ¦ ¦ ¦1900¦1700¦ ¦ ¦ ¦3000¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 8
¦ +------+ +------+ +----+----+ ¦ ¦ +----+ ¦ ¦ ¦ ¦ ¦ ¦ +-----
¦ ¦Справа¦ ¦ 2160 ¦ ¦1850¦2550¦ ¦ ¦ ¦3900¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 3
¦ ¦ ¦ ¦(2200)¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ +------+------+------+ +----+----+----+ +----+----+ ¦ ¦ ¦ ¦ ¦ ¦ +-----
¦ ¦Сзади ¦ 2100 ¦ 1100 ¦ ¦2650¦1700¦1200¦ ¦2650¦3700¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 5
-------+------+------+------+------+----+----+----+----+ +----+----+----+ ¦ ¦ +------+--------+-------+-----
1000 ¦ 1,0 ¦Сзади ¦ 1760 ¦ 1460 ¦2250¦2250¦2150¦1000¦ ¦3500¦3600¦2800¦ ¦ ¦ ¦ 4000 ¦ 1450 ¦ 1125 ¦ 1
¦ ¦ ¦(1800)¦(1500)¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +----+----+ ¦ ¦ ¦ +------+--------+ ¦
¦ 1,4 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦3800¦4000¦ ¦ ¦ ¦ ¦ 4300 ¦ 1950 ¦ ¦
+------+ ¦ ¦ ¦ ¦ +----+ ¦ +----+----+----+----+----+----+------+--------+ +-----
¦ 2,0 ¦ ¦ ¦ ¦ ¦ ¦2300¦ ¦ ¦5500¦5000¦3500¦2250¦2300¦1800¦ 4700 ¦ 2950 ¦ ¦ 2
+------+ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ +------+--------+ ¦
¦ 4,0 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 5700 ¦ 4750 ¦ ¦
-------+------+------+------+------+ +----+----+----+------+ ¦ ¦ +----+----+ ¦ ¦ +-------+
1600 ¦ 4,0 ¦Сзади ¦ 2160 ¦ 1760 ¦ ¦2700¦2600¦1200¦ 2000 ¦ ¦ ¦ ¦2700¦2600¦ ¦ ¦ ¦ 1350 ¦
¦ ¦ ¦(2200)¦(1800)¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
Примечание. В скобках указаны наружные размеры кабин.
Черт. 1
Черт. 2
Черт. 3
Черт. 4
Черт. 5
Черт. 6
Черт. 7
Черт. 8
(Измененная редакция, Изм. N 1, 2.)
Чертежи не определяют конструкцию лифтов, расположение машинных помещений (в плане) относительно шахт, расположение входных дверей в машинных и блочных помещениях, а также в приямках.
Размеры машинного помещения указаны с учетом наличия демонтажного люка в полу машинного помещения и расположения оборудования одиночного лифта.
2.2. Лифты грузоподъемностью 400 кг с кабиной размером (в плане) 1100 х 1000 мм, дверями шириной 700 мм и шахтой размером (в плане) 1550 х 1700 мм предназначены для применения в зданиях, сооружаемых по проектам, разработанным до 1 января 1984 г., а также в зданиях, проектируемых по действующим типовым проектам, введенных в действие до 1 января 1984 г.
2.3. Габаритные размеры лифтов (в плане) и применяемость лифтов в зависимости от вида зданий приведены в Приложении. Размеры указаны для лифтов, предусмотренных табл. 1 - 3.
2.2, 2.3. (Измененная редакция, Изм. N 2.)
2.4. Лифты грузоподъемностью 630 кг для общественных зданий должны иметь кабину размером (в плане) 1100 х 1400 мм.
2.5. Лифты для жилых зданий грузоподъемностью 630 кг с кабиной размером (в плане) 1100 х 2100 мм или 2100 х 1100 мм должны иметь в кабине устройство для ограничения полезной площади ее пола, соответствующей вместимости восьми человек по нормам "Правил устройства и безопасной эксплуатации лифтов", утвержденных Госгортехнадзором 11.02.92, или ограничитель грузоподъемности и сигнализатор перегрузки.
2.6. Лифты с кабинами размерами (в плане) 1100 х 2100, 2100 х 1100 и 1400 х 2400 мм должны иметь систему управления, обеспечивающую длительную остановку кабины для ее загрузки и выгрузки, а также, кроме лифта грузоподъемностью 1000 кг со скоростью 1 м/с с размерами кабины 1100 х 2100 мм, возможность входа и транспортирования пожарного подразделения.
(Измененная редакция, Изм. N 1.)
2.7. Распашная вспомогательная дверь шахты, через которую осуществляется вход пожарного подразделения в кабину лифта, должна располагаться на площадке, предназначаемой для входа указанного подразделения в здание.
2.8. Отклонение ширины и глубины кабины от номинальных размеров не должно быть более +/- 10 мм.
2.9. Отклонение ширины и глубины шахты от номинальных размеров не должно быть более +/- 30 мм.
Разность диагоналей шахты (в плане) не должна быть более 25 мм.
Отклонение стен шахты от вертикальной плоскости не должно быть более 30 мм.
2.10. Лифты, предусмотренные табл. 1а - 3а, за исключением лифтов грузоподъемностью 1000 кг со скоростью 2,0 и 4,0 м/с и грузоподъемностью 1600 кг, разрешается изготовлять до 01.01.93.
Лифты грузоподъемностью 1000 кг со скоростью 2,0 и 4,0 м/с и грузоподъемностью 1600 кг разрешается изготовлять до 01.01.94.
2.11. Лифты грузоподъемностью 500 кг со скоростью 1,0 м/с с кабиной размером (в плане) 1040 х 1380 и 1040 х 2160 мм, грузоподъемностью 400 кг со скоростью 0,71 и 1,0 м/с, грузоподъемностью 320 кг со скоростью 0,5; 0,71; 1,0 м/с по согласованию с изготовителем лифтов допускается изготовлять с левым расположением противовеса относительно кабины.
2.10, 2.11. (Введены дополнительно, Изм. N 2.)
Приложение
Справочное
ГАБАРИТНЫЕ РАЗМЕРЫ ЛИФТОВ (В ПЛАНЕ) И ПРИМЕНЯЕМОСТЬ ЛИФТОВ В ЗАВИСИМОСТИ ОТ ВИДА ЗДАНИЙ
(Измененная редакция, Изм. N 1.)
ГОСТ 5746-83 СТ СЭВ 4325-83. Лифты электрические пассажирские основные параметры и размеры
ГОСТ 5746-83 СТ СЭВ 4325-83. Лифты электрические пассажирские основные параметры и размеры
