Принят и введен в действие
Постановлением Госстандарта РФ
от 24 апреля 2003 г. N 127-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПОДЪЕМНИКИ С РАБОЧИМИ ПЛАТФОРМАМИ
КЛАССИФИКАЦИЯ
Elevating work platforms. Classification
ГОСТ Р 52045-2003
Группа Г86
ОКС 53.020.20;
ОКП 48 3700
Дата введения
1 января 2004 года
Предисловие
1. Разработан рабочей группой Технического комитета по стандартизации ТК 438 "Подъемники с рабочими платформами" в составе: МФ "ПТОУ-Фонд", ЗАО СИФ "СеМаК", Управление строительной индустрии, промышленности строительных материалов и механизации Госстроя России, Управление по котлонадзору и надзору за подъемными сооружениями Госгортехнадзора России.
Внесен Техническим комитетом по стандартизации ТК 438 "Подъемники с рабочими платформами".
2. Принят и введен в действие Постановлением Госстандарта России от 24 апреля 2003 г. N 127-ст.
3. Введен впервые.
4. Переиздание. Август 2005 г.
1. Область применения
Настоящий стандарт распространяется на подъемники с рабочей платформой (далее - подъемники), применяемые для строительно-монтажных, ремонтных, инспекционных и других работ в различных отраслях экономики (строительстве, жилищно-коммунальном хозяйстве и т.п.), и устанавливает классификацию.
Настоящий стандарт не распространяется на пожарные подъемники, строительные подъемники, в том числе мачтовые, средства подмащивания (леса, площадки и т.д.).
2. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
2.1. Подъемник с рабочей платформой: грузоподъемная машина, предназначенная для перемещения рабочего персонала с инструментом и материалами, размещенными на рабочей платформе, при проведении работ в пределах рабочей зоны и состоящая из базового шасси, подъемного оборудования и рабочей платформы.
2.2. Мобильный подъемник с рабочей платформой: подъемник на колесном ходу (самоходный или прицепной), оснащенный стреловым подъемным оборудованием.
2.3. Базовое шасси: составная часть подъемника, которая представляет собой, как правило, основание в виде ходового устройства с необходимыми местами крепления для установки рабочего оборудования, с опорными элементами, а также с силовой установкой для обеспечения движения рабочего оборудования и подъемника по рабочей площадке и/или дорогам.
Примечание. Допускается применять в качестве основания подъемника жестко установленные (стационарные) конструкции.
2.4. Рабочее оборудование: комплект составных частей (подъемное оборудование, рабочая платформа), монтируемых на базовое шасси для обеспечения функционального назначения подъемника.
2.5. Подъемное оборудование: составная часть подъемника, которая соединена с базовым шасси и рабочей платформой и которая позволяет перемещать рабочую платформу в пределах рабочей зоны подъемника (в горизонтальном и/или вертикальном направлениях).
2.6. Рабочая платформа: составная часть подъемника, которая представляет собой конструкцию различного исполнения в виде площадки с защитными ограждениями, которая прикреплена к подъемному оборудованию и предназначена для размещения рабочего персонала с инструментом и материалами в целях проведения работ в пределах рабочей зоны.
2.7. Составная часть: деталь или сборочная единица подъемника.
3. Классификация
3.1. Подъемники подразделяют на типы по:
- базовому шасси;
- подъемному оборудованию;
- рабочей платформе;
- возможности поворота рабочего оборудования;
- виду привода рабочего оборудования.
3.1.1. Классификация подъемников по базовому шасси (возможности движения, виду ходового устройства и типу базового шасси) приведена в таблице 1.
Таблица 1
--------------------------------------------------------------------------¬
¦ Классификация подъемников по ¦
+-----------------T-------------------T-----------------------------------+
¦ возможности ¦ виду ходового ¦ типу базового шасси ¦
¦движения базового¦устройства базового¦ ¦
¦ шасси ¦ шасси ¦ ¦
+-----------------+-------------------+-----------------------------------+
¦ Самоходный ¦ На колесном ходу ¦ Автомобильный; на специальном ¦
¦ ¦ ¦шасси; короткобазовый; ¦
¦ ¦ ¦пневмоколесный; на базе электро- ¦
¦ ¦ ¦или автопогрузчика; рельсовый ¦
¦ ¦ На гусеничном ходу¦ Гусеничный ¦
+-----------------+-------------------+-----------------------------------+
¦ Прицепной ¦ На колесном ходу ¦ Автомобильного типа; на ¦
¦ ¦ ¦железнодорожной платформе ¦
+-----------------+-------------------+-----------------------------------+
¦ Передвижной ¦ На колесном ходу ¦ Механизированный; ¦
¦ ¦ ¦немеханизированный ¦
+-----------------+-------------------+-----------------------------------+
¦ Стационарный ¦ - ¦ - ¦
L-----------------+-------------------+------------------------------------
3.1.2. Классификация подъемников по подъемному оборудованию (типу, конструкции и возможности движения) приведена в таблице 2.
Таблица 2
Классификация подъемников по |
||
типу подъемного |
конструкции подъемного оборудования |
|
вертикальном и горизонтальном |
вертикальном направлении |
|
Стреловой |
Со стрелой фиксированной |
Со стрелой вертикального |
Мачтового типа |
- |
С мачтой фиксированной |
3.1.3. Классификация подъемников по рабочей платформе (возможности увеличения площади рабочей платформы, наличию электроизоляции) приведена в таблице 3.
Таблица 3
Классификация подъемников по |
|
возможности увеличения площади |
наличию электроизоляции |
С нераздвижной рабочей платформой |
Неэлектроизолированный; |
С раздвижной рабочей платформой |
3.1.4. Классификация подъемников по возможности и степени поворота и вращения рабочего оборудования приведена в таблице 4.
Таблица 4
Классификация подъемников по |
||
повороту подъемного оборудования |
возможности вращения рабочей |
|
возможности поворота |
степени поворота |
|
Поворотный |
Неполноповоротный; |
С поворотной рабочей |
Неповоротный |
- |
3.1.5. Подъемники в зависимости от вида привода рабочего оборудования подразделяют на:
- гидравлические;
- электрические;
- механические (в том числе с ручным приводом);
- с комбинированным приводом.
3.2. Схемы некоторых типов подъемников с обозначением их основных составных частей приведены в Приложении А.
Примечание. Рисунки, приведенные в Приложении А, не определяют конструкцию подъемника.
3.3. Индексация подъемников
3.3.1. Порядок индексации подъемников
X X X - XX X X . XXX X
-T- -T- -T- --T-- -T- -T- -T- -T-
Обозначение подъемника (П) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
------------------------------- ¦ ¦ ¦ ¦ ¦ ¦ ¦
Тип подъемника по виду подъемного¦ ¦ ¦ ¦ ¦ ¦ ¦
оборудования ¦ ¦ ¦ ¦ ¦ ¦ ¦
----------------------------------- ¦ ¦ ¦ ¦ ¦ ¦
Тип подъемника по возможности ¦ ¦ ¦ ¦ ¦ ¦
движения базового шасси ¦ ¦ ¦ ¦ ¦ ¦
--------------------------------------- ¦ ¦ ¦ ¦ ¦
Тип подъемника по типу базового шасси <1> ¦ ¦ ¦ ¦ ¦
-------------------------------------------- ¦ ¦ ¦ ¦
Тип подъемника по конструкции подъемного ¦ ¦ ¦ ¦
оборудования ¦ ¦ ¦ ¦
------------------------------------------------- ¦ ¦ ¦
Тип подъемника по возможности увеличения площади ¦ ¦ ¦
рабочей платформы ¦ ¦ ¦
----------------------------------------------------- ¦ ¦
Рабочая высота подъема или рабочая глубина опускания ¦ ¦
<2>, м ¦ ¦
---------------------------------------------------------- ¦
Тип подъемника по наличию электроизоляции рабочей ¦
платформы <3> ¦
--------------------------------------------------------------
Примечание. Индекс присваивает разработчик на основе утвержденного технического задания на проектирование подъемника (или заменяющего документа) с обязательным уведомлением Технического комитета по стандартизации ТК 438 "Подъемники с рабочими платформами".
--------------------------------
<1> Для стационарных подъемников проставляется "00".
<2> Перед значением рабочей глубины опускания ставится знак минус (-) вместо первого знака соответствующей позиции индекса.
<3> Проставляется буква Э только для электроизолированных подъемников.
3.3.2. Условные обозначения типов подъемников приведены в таблице 5.
Таблица 5
---------------------------------------T----------------------------------¬
¦ Тип подъемника ¦ Условные обозначения в ¦
¦ ¦соответствии с порядком индексации¦
¦ +---T---T----T----T---T----T----T--+
¦ ¦ П ¦ X ¦X - ¦ XX ¦ X ¦X . ¦XXX ¦X ¦
+--------------------------------------+---+---+----+----+---+----+----+--+
¦По виду подъемного оборудования: ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ - стреловой ¦ - ¦ С ¦ - ¦ - ¦ - ¦ - ¦ - ¦- ¦
¦ - мачтового типа ¦ - ¦ М ¦ - ¦ - ¦ - ¦ - ¦ - ¦- ¦
+--------------------------------------+---+---+----+----+---+----+----+--+
¦По возможности движения базового ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦шасси: ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ - самоходный ¦ - ¦ - ¦ С ¦ - ¦ - ¦ - ¦ - ¦- ¦
¦ - прицепной ¦ - ¦ - ¦ Пр ¦ - ¦ - ¦ - ¦ - ¦- ¦
¦ - передвижной ¦ - ¦ - ¦ П ¦ - ¦ - ¦ - ¦ - ¦- ¦
¦ - стационарный ¦ - ¦ - ¦ Ст ¦ - ¦ - ¦ - ¦ - ¦- ¦
+--------------------------------------+---+---+----+----+---+----+----+--+
¦По типу базового шасси: ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ - автомобильный ¦ - ¦ - ¦ - ¦ 1 ¦ - ¦ - ¦ - ¦- ¦
¦ - на специальном шасси ¦ - ¦ - ¦ - ¦ 2 ¦ - ¦ - ¦ - ¦- ¦
¦ - короткобазовый ¦ - ¦ - ¦ - ¦ 3 ¦ - ¦ - ¦ - ¦- ¦
¦ - пневмоколесный ¦ - ¦ - ¦ - ¦ 4 ¦ - ¦ - ¦ - ¦- ¦
¦ - на базе электро- или автопогрузчика¦ - ¦ - ¦ - ¦ 5 ¦ - ¦ - ¦ - ¦- ¦
¦ - рельсовый ¦ - ¦ - ¦ - ¦ 6 ¦ - ¦ - ¦ - ¦- ¦
¦ - гусеничный ¦ - ¦ - ¦ - ¦ 7 ¦ - ¦ - ¦ - ¦- ¦
¦ - автомобильного типа ¦ - ¦ - ¦ - ¦ 8 ¦ - ¦ - ¦ - ¦- ¦
¦ - на железнодорожной платформе ¦ - ¦ - ¦ - ¦ 9 ¦ - ¦ - ¦ - ¦- ¦
¦ - механизированный ¦ - ¦ - ¦ - ¦ 10 ¦ - ¦ - ¦ - ¦- ¦
¦ - немеханизированный ¦ - ¦ - ¦ - ¦ 11 ¦ - ¦ - ¦ - ¦- ¦
+--------------------------------------+---+---+----+----+---+----+----+--+
¦По конструкции подъемного ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦оборудования: ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ - со стрелой фиксированной длины ¦ - ¦ - ¦ - ¦ - ¦ 1 ¦ - ¦ - ¦- ¦
¦ - с шарнирно-сочлененной стрелой ¦ - ¦ - ¦ - ¦ - ¦ 2 ¦ - ¦ - ¦- ¦
¦ - с телескопической стрелой ¦ - ¦ - ¦ - ¦ - ¦ 3 ¦ - ¦ - ¦- ¦
¦ - с комбинированной стрелой ¦ - ¦ - ¦ - ¦ - ¦ 4 ¦ - ¦ - ¦- ¦
¦ - со стрелой вертикального ¦ - ¦ - ¦ - ¦ - ¦ 5 ¦ - ¦ - ¦- ¦
¦телескопирования ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ - со стрелой пантографного типа ¦ - ¦ - ¦ - ¦ - ¦ 6 ¦ - ¦ - ¦- ¦
¦ - с мачтой фиксированной длины ¦ - ¦ - ¦ - ¦ - ¦ 7 ¦ - ¦ - ¦- ¦
¦ - с мачтой изменяемой длины ¦ - ¦ - ¦ - ¦ - ¦ 8 ¦ - ¦ - ¦- ¦
+--------------------------------------+---+---+----+----+---+----+----+--+
¦По возможности увеличения площади ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦рабочей платформы: ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ - с нераздвижной рабочей платформой ¦ - ¦ - ¦ - ¦ - ¦ - ¦ 1 ¦ - ¦- ¦
¦ - с раздвижной рабочей платформой ¦ - ¦ - ¦ - ¦ - ¦ - ¦ 2 ¦ - ¦- ¦
+--------------------------------------+---+---+----+----+---+----+----+--+
¦По наличию электроизоляции рабочей ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦платформы: ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ - электроизолированный ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦Э ¦
¦ - неэлектроизолированный ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦ - ¦- ¦
L--------------------------------------+---+---+----+----+---+----+----+---
3.3.3. Примеры условного обозначения подъемников
Подъемник с рабочей платформой стреловой, самоходный, автомобильный, с шарнирно-сочлененной стрелой, раздвижной рабочей платформой и максимальной высотой подъема 40,6 м:
ПСС-122.40,6 ГОСТ Р 52045-2003
То же, прицепной, автомобильного типа, со стрелой вертикального телескопирования, нераздвижной рабочей платформой и максимальной высотой подъема 18 м, электроизолированный:
ПСПр-851.18Э ГОСТ Р 52045-2003
Подъемник с рабочей платформой мачтового типа, передвижной, механизированный, с мачтой фиксированной длины, раздвижной рабочей платформой и максимальной высотой подъема 34,3 м:
ПМП-1072.34,3 ГОСТ Р 52045-2003
Приложение А
(справочное)
СХЕМЫ НЕКОТОРЫХ ТИПОВ ПОДЪЕМНИКОВ С ОБОЗНАЧЕНИЕМ ИХ ОСНОВНЫХ СОСТАВНЫХ ЧАСТЕЙ

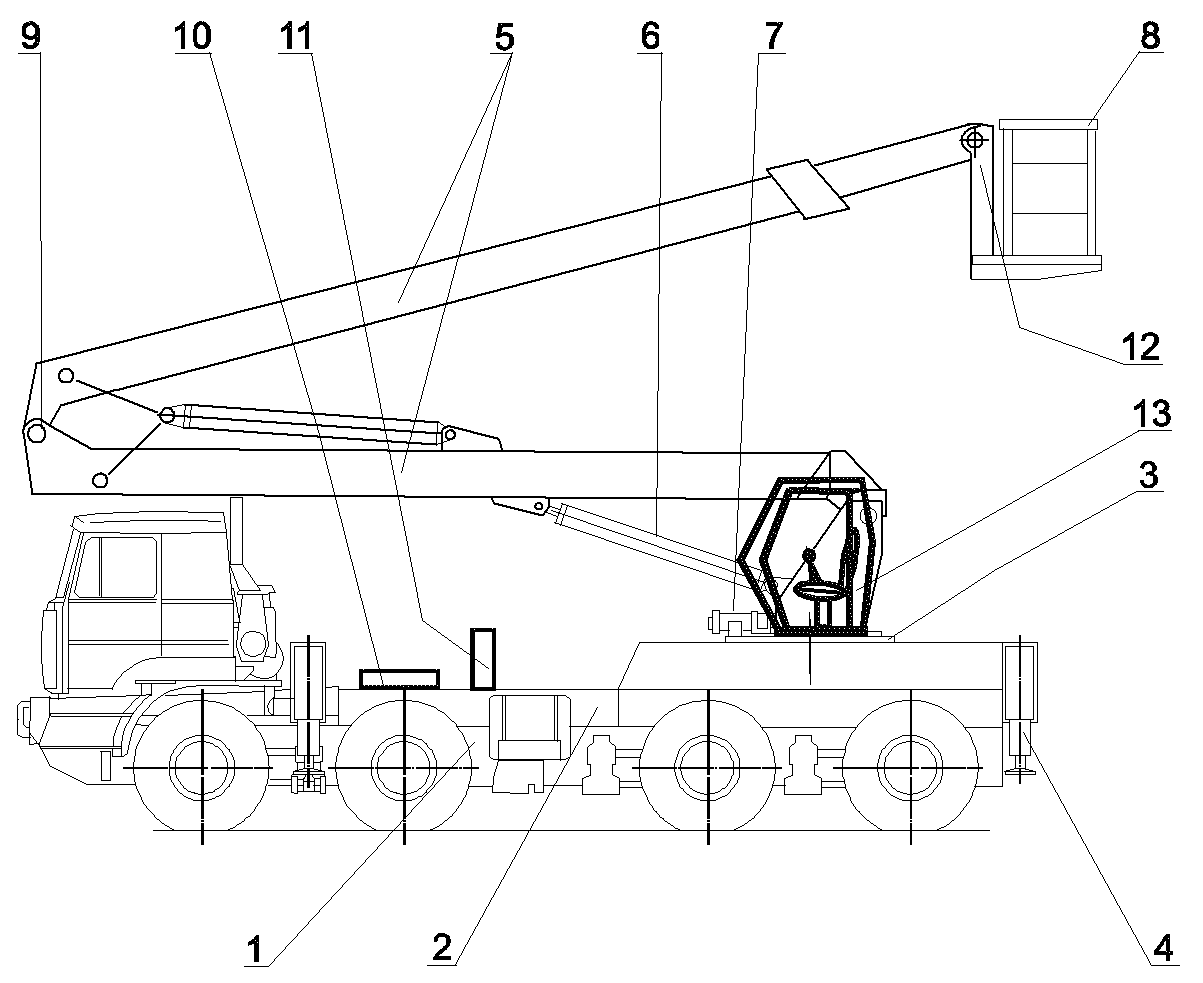

1 - базовое шасси; 2 - опорная рама; 3 - поворотная рама; 4 - выносные опоры; 5 - стрела (комбинированная); 6 - механизм подъема; 7 - механизм поворота; 8 - рабочая платформа; 9 - следящая система; 10 - гидрооборудование; 11 - электрооборудование; 12 - устройства (приборы) безопасности; 13 - кабина машиниста
Рисунок А.1. Стреловой самоходный подъемник с комбинированной стрелой

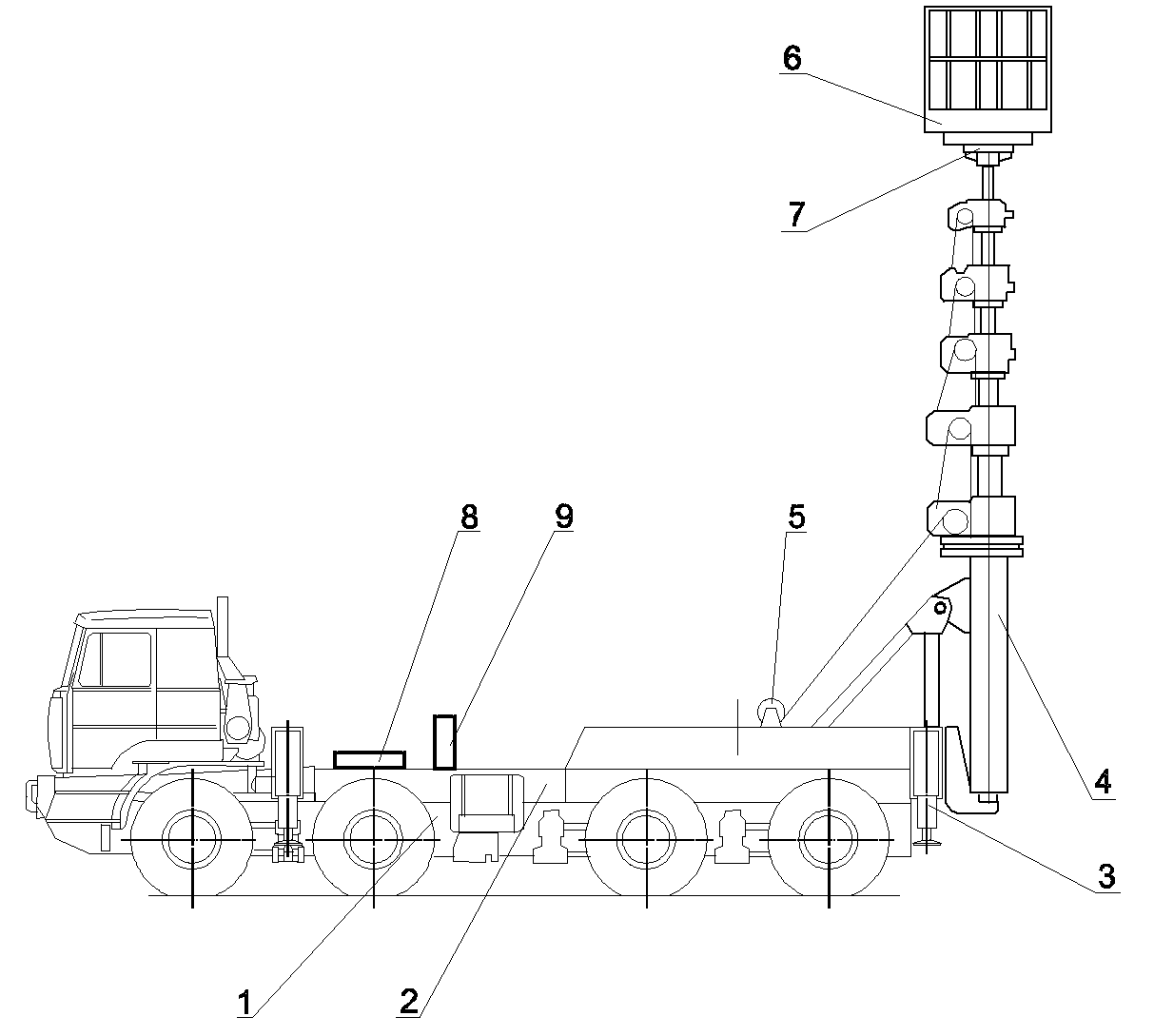

1 - базовое шасси; 2 - опорная рама; 3 - выносные опоры; 4 - стрела вертикального телескопирования; 5 - механизм подъема; 6 - рабочая платформа; 7 - устройства (приборы) безопасности; 8 - гидрооборудование; 9 - электрооборудование
Рисунок А.2. Стреловой самоходный подъемник со стрелой вертикального телескопирования
1 - базовое шасси; 2 - опорная рама; 3 - стрела пантографного типа; 4 - выносные опоры; 5 - рабочая платформа; 6 - механизм подъема; 7 - устройства (приборы) безопасности
Рисунок А.3. Стреловой прицепной подъемник со стрелой пантографного типа с раздвижной рабочей платформой

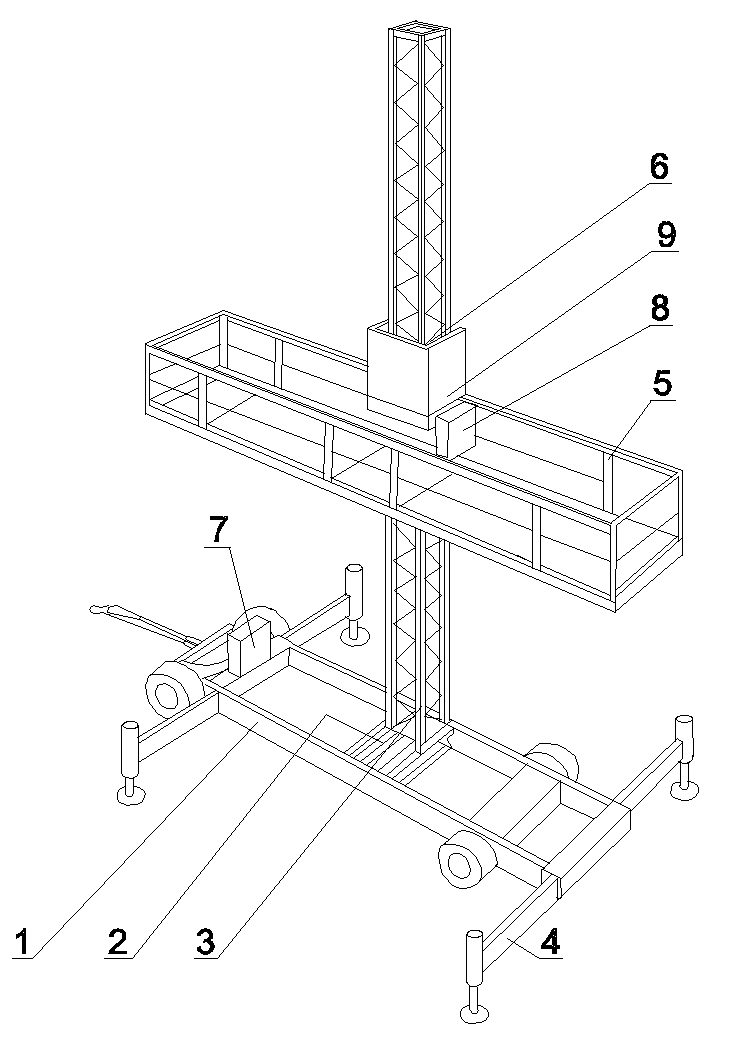

1 - базовое шасси; 2 - опорная рама; 3 - мачта; 4 - выносные опоры; 5 - рабочая платформа; 6 - механизм подъема; 7 - гидрооборудование; 8 - электрооборудование; 9 - устройства (приборы) безопасности
Рисунок А.4. Передвижной подъемник с рабочей платформой мачтового типа
