Утвержден
Госстандартом СССР
в декабре 1967 года
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
УКАЗАНИЯ НА ЧЕРТЕЖАХ О МАРКИРОВАНИИ И КЛЕЙМЕНИИ ИЗДЕЛИЙ
Unified system for design documentation. Instructions for marking and stamping articles
ГОСТ 2.314-68*
(в ред. Изменения N 1, утв. в октябре 1969 г., Изменения N 2, утв. в августе 1980 г.)
Группа Т52
Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен с 01.01.1971.
Взамен ГОСТ 5292-60 в части п. 6.
Издание (март 2000 г.) с Изменениями N 1, 2, утвержденными в октябре 1969 г., августе 1980 г. (ИУС 11-69, 10-80).
1. Настоящий стандарт устанавливает правила нанесения на чертежи указаний о маркировании и клеймении изделий всех отраслей промышленности.
Стандарт полностью соответствует СТ СЭВ 648-77.
(Измененная редакция, Изм. N 2).
2. Указания о маркировании и клеймении помещают в технических требованиях чертежа и начинают словами: "Маркировать ..." или "Клеймить ...".
Указания о клеймении на чертежах помещают только в тех случаях, когда необходимо предусмотреть на изделии определенное место клеймения, размеры и способ нанесения клейма.
3. Место нанесения маркировки или клейма на изображении изделия отмечают точкой и соединяют ее линией-выноской со знаками маркирования или клеймения, которые располагают вне изображения. Знак маркирования - окружность диаметром 10 - 15 мм (черт. 1), знак клеймения - равносторонний треугольник высотой 10 - 15 мм (черт. 2).

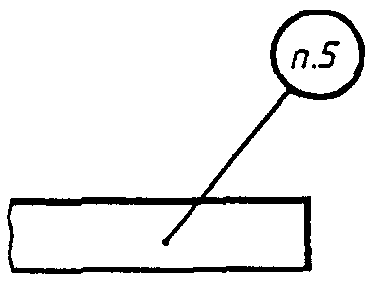

Черт. 1

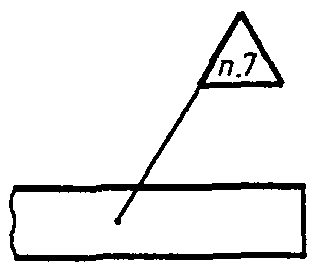

Черт. 2
Внутри знака помещают номер соответствующего пункта технических требований, в котором приведены указания о маркировании и клеймении.
Знаки маркирования и клеймения выполняют сплошными основными линиями.
4. Если маркированию или клеймению подлежат определенные части изделий (головка болта, торец вала и т.п.), то знаки маркирования или клеймения на чертеж не наносят, а место нанесения маркировки или клейма указывают в технических требованиях.
5. Если указания о маркировании и клеймении помещают в технических условиях на изделие, то на чертеже изделия делают следующую запись: "Маркировать по ТУ ...".
6. Если маркировка и клеймо необходимы, но нанесение их на изделие нецелесообразно или невозможно по конструктивным соображениям, то в технических требованиях помещают соответствующее указание, например: "Маркировать ... на бирке" или "Клеймить ... на бирке".
7. При необходимости ограничить участок поверхности для нанесения маркировки или клейма наносят сплошной тонкой линией границы участка и указывают его размеры (черт. 3) или изображают маркировку, или клеймо, наносимые на изделие.

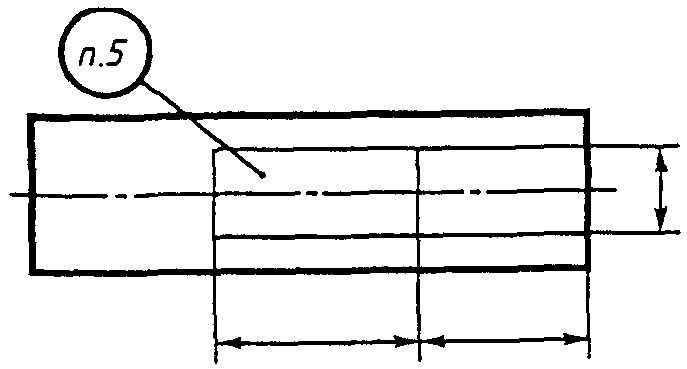

Черт. 3
(Измененная редакция, Изм. N 1).
8. Указания о маркировании и клеймении должны определять:
а) содержание маркировки и клейма;
б) место нанесения;
в) способ нанесения (при необходимости);
г) размер шрифта (при необходимости).
9. С целью сокращения объема надписей на чертеже допускается указания о содержании и способе нанесения маркировки или клейма приводить буквенными обозначениями, установленными Приложением 1 к настоящему стандарту.
(Измененная редакция, Изм. N 1).
Приложение 1
Рекомендуемое
ОБОЗНАЧЕНИЯ СОДЕРЖАНИЯ И СПОСОБОВ НАНЕСЕНИЯ МАРКИРОВКИ И КЛЕЙМ
1. Содержание маркировки указывают буквенными обозначениями, приведенными в табл. 1.
Таблица 1
----------------------------------------------------T-------------
Содержание маркировки ¦ Обозначение
----------------------------------------------------+-------------
Товарный знак, наименование предприятия- ¦ Т
изготовителя ¦
Индекс изделия ¦ Ш
Обозначение изделия по основному конструкторскому ¦ Ч
документу ¦
Заводской номер изделия <*> ¦ Н
Марка материала ¦ М
Номер плавки, порядковый номер в плавке ¦ П
Технические данные ¦ Х
Группа селективности ¦ С
Знаки полярности, направления вращения, направления¦ З
потока среды и др. данные, необходимые для монтажа ¦
Дата изготовления ¦ Д
Цена изделия ¦ Ц
--------------------------------
<*> Под номером изделия понимается также номер партии или серии.
2. Содержание клейма указывают буквенными обозначениями, приведенными в табл. 2.
Таблица 2
----------------------------------------------------T-------------
Содержание клейма ¦ Обозначение
----------------------------------------------------+-------------
Испытания (контроль): механические, гидравлические,¦ И
пневматические, электрические, на твердость и др. ¦
Окончательная приемка ¦ К
3. Способы нанесения маркировки или клейма указывают буквенными обозначениями, приведенными в табл. 3.
Таблица 3
----------------------------------------------------T-------------
Способ нанесения маркировки или клейма ¦ Обозначение
----------------------------------------------------+-------------
Ударный ¦ у
----------------------------------------------------+-------------
Гравированием ¦ г
----------------------------------------------------+-------------
Травлением ¦ т
----------------------------------------------------+-------------
Краской ¦ к
----------------------------------------------------+-------------
Литьем или давлением (прессованием, штамповкой ¦ л
и т.п.) ¦
Примечание. Если маркировка или клеймо могут быть нанесены любым способом, то способ нанесения не указывают.
4. Обозначения и способы нанесения маркировки и клейма указывают на наклонном участке линии-выноски.
Пример нанесения на чертеже обозначений заводского номера изделия ударным способом и клейма окончательной приемки краской при наличии в технических условиях на изделие всех данных о маркировании и клеймении приведен на черт. 1.
Черт. 1
При этом в технических требованиях чертежа делают запись по типу: "3. Маркировать и клеймить по ТУ ...".
Пример нанесения на чертеже обозначений марки материала - краской, обозначения изделия, заводского номера его и товарного знака - литейным способом, при необходимости указания на чертеже отсутствующих в технических условиях данных о месте, способе нанесения и шрифте маркировки, приведен на черт. 2.
Черт. 2
При этом в технических требованиях чертежа делают запись по типу:
а) если маркировки выполняются разным шрифтом, -
"4. Маркировать по ТУ ... шрифтом ... ГОСТ ...".
5. Маркировать по ТУ ..., Чл - шрифтом ... ГОСТ ... Нл - шрифтом ... ГОСТ ...".
"6. Маркировать по ТУ ... шрифтом ... ГОСТ ...":
б) если маркировки выполняются одним шрифтом, -
"4. Маркировать по ТУ ... шрифтом ... ГОСТ ...".
(Введено дополнительно, Изм. N 1).
Приложение 2
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Маркирование - нанесение на изделие знаков, характеризующих это изделие.
Маркировка - совокупность знаков, характеризующих изделие, например: обозначение, шифр, номер партии (серии), порядковый номер, дата изготовления, товарный знак предприятия-изготовителя, марка материала, группа селективности, монтажные или транспортные знаки и т.п.
Клеймение - нанесение на изделие знаков, удостоверяющих его качество.
Клеймо - знак, удостоверяющий качество изделия.
