Утвержден и введен в действие
Постановлением Госстроя СССР
от 27 апреля 1982 г. N 107
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
УСТАНОВКИ КОМПАКТНЫЕ ДЛЯ ОЧИСТКИ БЫТОВЫХ СТОЧНЫХ ВОД
ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Compact treatment plants for domestic sewage water. Types, basic parameters and dimensions
ГОСТ 25298-82
(в ред. Изменения N 1, утв. в ноябре 1987 г.)
Группа Ж21
ОКП 48 5910
Дата введения
1 января 1983 года
Информационные данные
1. Разработан и внесен Министерством жилищно-коммунального хозяйства РСФСР.
Разработчики: Э.С. Разумовский, канд. техн. наук (руководитель темы); А.П. Чекрыгин; Л.В. Башкатова; Л.С. Васильева.
2. Утвержден и введен в действие Постановлением Госстроя СССР от 27.04.82 N 107.
3. Введен впервые.
4. Ссылочные нормативно-технические документы
---------------------------------------T--------------------------
Обозначение НТД, на который дана ссылка¦ Номер пункта
---------------------------------------+--------------------------
ГОСТ 380-88 ¦7
5. Переиздание (апрель 1994 г.) с Изменением N 1, утвержденным в ноябре 1987 г. (ИУС 2-88).
1. Настоящий стандарт распространяется на компактные установки заводского изготовления, предназначенные для полной биологической очистки бытовых сточных вод, а также производственных сточных вод, близких по составу к бытовым, или их смесей.
При этом состав производственных сточных вод или их смесей с бытовыми должен удовлетворять требованиям, изложенным в строительных нормах и правилах по проектированию наружных сетей и сооружений канализации, утвержденных Госстроем СССР.
2. Установки подразделяют в зависимости от:
- технологического процесса - полное окисление, аэробная стабилизация активного ила;
- способа аэрации - мелко- или среднепузырчатая пневматическая, низконапорная, механическая, эжекционная.
3. Типы, основные параметры и размеры установок должны соответствовать указанным на черт. 1 - 3 и в табл. 1, 2. Отклонения от размеров не должны превышать +/- 20 мм.

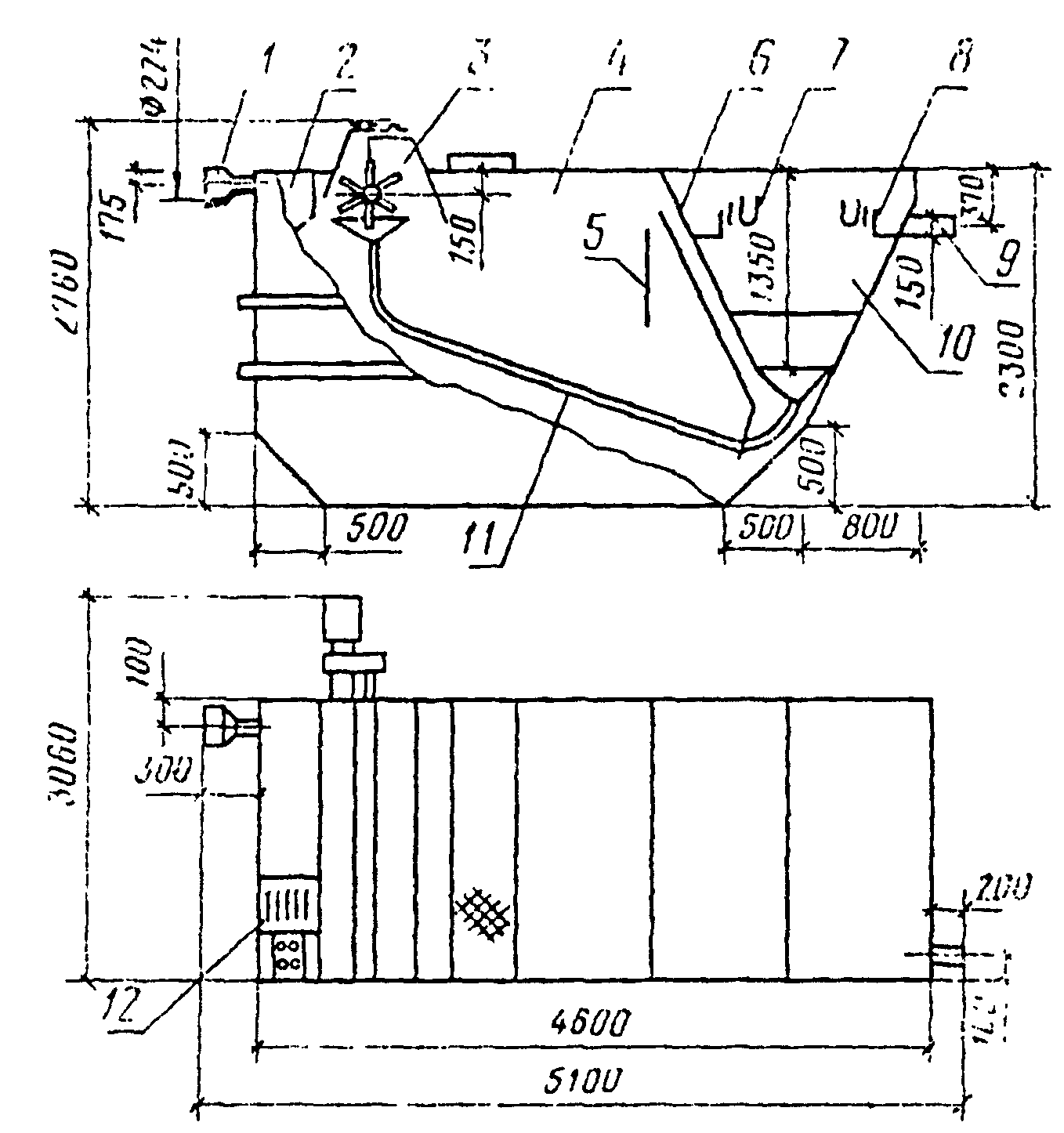

Установка КУ-12
1 - входной патрубок; 2 - лоток; 3 - аэратор; 4 - аэрационная зона; 5 - успокоительная перегородка; 6 - разделительная перегородка; 7 - скобы для погружных досок; 8 - сборные лотки с водосливами; 9 - отводной патрубок; 10 - отстойная зона; 11 - система возврата ила; 12 - решетка или решетка-дробилка
Черт. 1

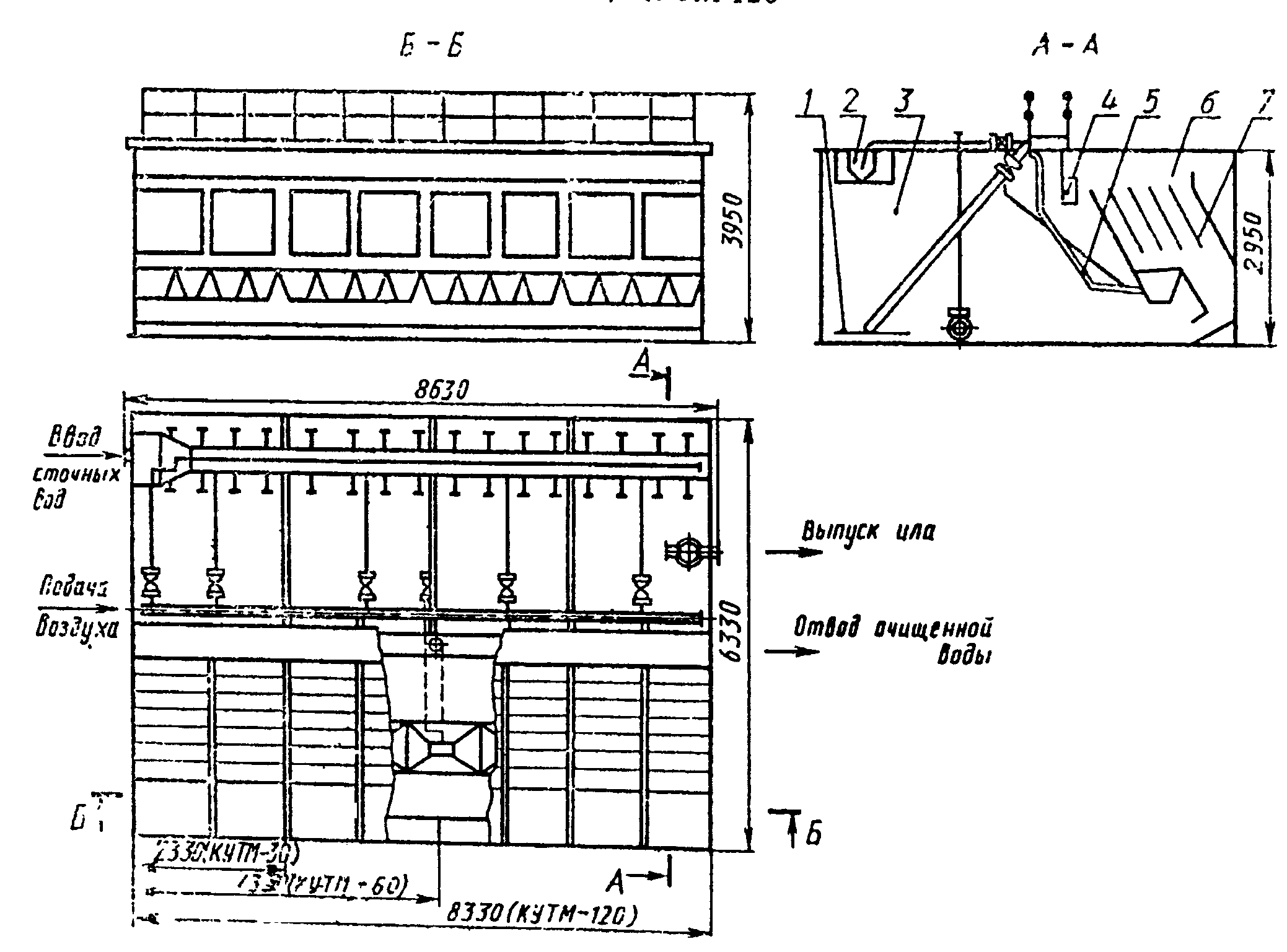

Установки КУТМ-30; КУТМ-60; КУТМ-120
1 - аэрационная система; 2 - подающий лоток; 3 - аэротенк; 4 - сборный лоток; 5 - эрлифт; 6 - отстойник; 7 - блок тонкослойного модуля
Черт. 2
Примечание. На чертеже приведена пневматическая система аэрации.

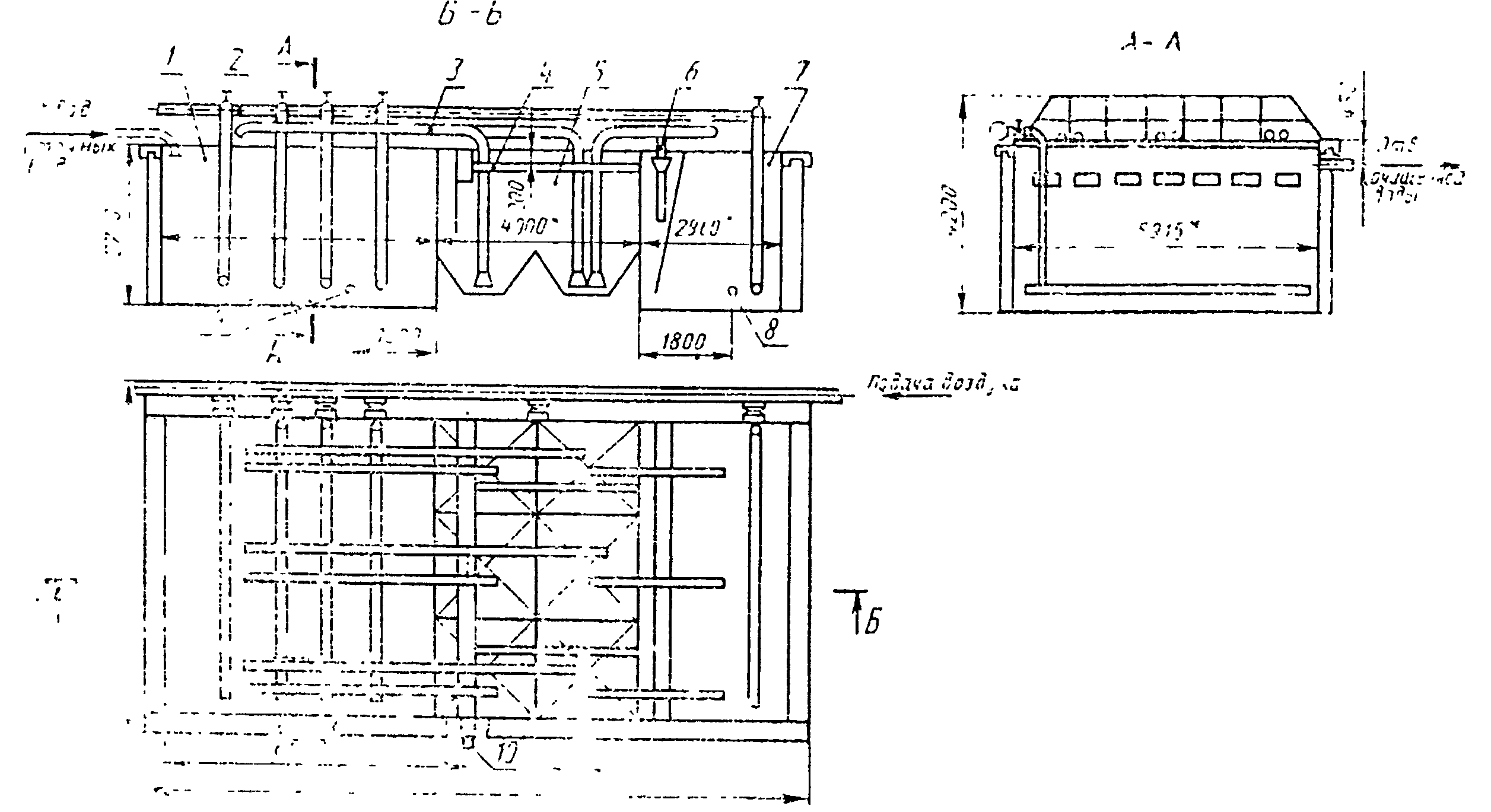

Установка КУ-200
1 - аэротенк; 2 - аэрационная система; 3 - эрлифты; 4 - сборные лотки; 5 - отстойник; 6 - эрлифты плавающих веществ; 7 - аэробный стабилизатор; 8 - выпуск ила; 9 - опорожнение аэротенка; 10 - отвод очищенных вод
Черт. 3
------------------------------------
<*> Размеры для справок.
Примечание. На чертеже приведена пневматическая система аэрации.
Черт. 2, 3. (Измененная редакция, Изм. N 1).
Таблица 1
Типы, основные параметры и размеры
--------T------T------T------T-----------------T-----------------T-----T-----------------T------
Типы ¦Произ-¦Метод ¦Макси-¦Габаритные разме-¦ Технологический ¦Число¦ Габариты блоков ¦Метал-
¦води- ¦очист-¦маль- ¦ры, мм, не более ¦ объем, м3, не ¦бло- ¦ тонкослойных ¦лоем-
¦тель- ¦ки ¦ный ¦ ¦ менее ¦ков ¦ модулей, мм ¦кость,
¦ность,¦сточ- ¦расход+-----T-----T-----+-----T----T------+тон- ¦ ¦т, не
¦м3/сут¦ных ¦сточ- ¦высо-¦длина¦шири-¦зоны ¦зоны¦зоны ¦ко- ¦ ¦более
¦ ¦вод ¦ных ¦та ¦ ¦на ¦аэра-¦от- ¦аэроб-¦слой-¦ ¦
¦ ¦ ¦вод, ¦ ¦ ¦ ¦ции ¦ста-¦ной ¦ных ¦ ¦
¦ ¦ ¦м3/ч ¦ ¦ ¦ ¦ ¦ива-¦стаби-¦моду-¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ния ¦лиза- ¦лей ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ции ¦ ¦ ¦
--------+------+------+------+-----+-----+-----+-----+----+------+-----+-----------------+------
КУ-12 ¦12 ¦ Пол- ¦1,5 ¦2750 ¦5100 ¦3060 ¦12,0 ¦3,0 ¦- ¦- ¦- ¦2,7
¦ ¦ное ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦окис- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ление ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
КУТМ-30 ¦30 ¦ То же¦3,75 ¦3950 ¦2630 ¦6330 ¦29,0 ¦2,5 ¦- ¦2 ¦980 х 1150 х 2005¦5,2
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
КУТМ-60 ¦60 ¦ " ¦7,50 ¦3950 ¦4630 ¦6330 ¦58,0 ¦5,0 ¦- ¦4 ¦980 х 1150 х 2005¦7,5
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
КУТМ-120¦120 ¦ " ¦15,0 ¦3950 ¦8630 ¦6330 ¦116,0¦10,0¦- ¦8 ¦980 х 1150 х 2005¦12,7
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
КУ-200 ¦200 ¦ Аэра-¦25,0 ¦4200 ¦13300¦6880 ¦90,0 ¦35,0¦45,0 ¦- ¦- ¦18,2
¦ ¦ция с ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦аэроб-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦ной ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦стаби-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦лиза- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦цией ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦избы- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦точно-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ ¦го ила¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
Таблица 2
Основные параметры и размеры систем аэрации установок
--------T--------T-----T-----T-------T----------------------------
Типы ¦ Метод ¦Рас- ¦Рас- ¦Потреб-¦ Механический аэратор
¦аэрации ¦ход ¦ход ¦ляемая +-----T--------T------T------
¦ ¦воз- ¦воды,¦мощ- ¦диа- ¦мощность¦Число ¦Масса,
¦ ¦духа,¦л/с ¦ность, ¦метр,¦электро-¦оборо-¦ кг
¦ ¦л/с ¦ ¦кВт, не¦мм ¦двигате-¦тов ¦
¦ ¦ ¦ ¦более ¦ ¦ля, кВт ¦аэра- ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦тора, ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦об/мин¦
--------+--------+-----+-----+-------+-----+--------+------+------
КУ-12 ¦ Механи-¦- ¦- ¦1,0 ¦500 ¦1,5 ¦90 ¦-
¦ческий ¦ ¦ ¦ ¦ ¦ ¦ ¦
КУТМ-30 ¦ То же ¦- ¦- ¦1,2 ¦500 ¦1,5 ¦150 ¦220
¦ Пневма-¦14,1 ¦- ¦1,5 ¦- ¦- ¦- ¦-
¦тический¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ Низко- ¦165 ¦- ¦2,8 ¦- ¦- ¦- ¦-
¦напорный¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ Эжек- ¦- ¦8,5 ¦1,5 ¦- ¦- ¦- ¦-
¦ционный ¦ ¦ ¦ ¦ ¦ ¦ ¦
КУТМ-60 ¦ Механи-¦- ¦- ¦2,4 ¦600 ¦3,0 ¦90 ¦300
¦ческий ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ Пневма-¦28,3 ¦- ¦2,0 ¦- ¦- ¦- ¦-
¦тический¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ Низко- ¦250 ¦- ¦3,8 ¦- ¦- ¦- ¦-
¦напорный¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ Эжек- ¦- ¦17,0 ¦3,0 ¦- ¦- ¦- ¦-
¦ционный ¦ ¦ ¦ ¦ ¦ ¦ ¦
КУТМ-120¦ Механи-¦- ¦- ¦3,6 ¦800 ¦4,5 ¦90 ¦500
¦ческий ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ Пневма-¦56,6 ¦- ¦4,0 ¦- ¦- ¦- ¦-
¦тический¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ Низко- ¦500 ¦- ¦6,9 ¦- ¦- ¦- ¦-
¦напорный¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ Эжек- ¦- ¦34,0 ¦6,0 ¦- ¦- ¦- ¦-
¦ционный ¦ ¦ ¦ ¦ ¦ ¦ ¦
КУ-200 ¦ Механи-¦- ¦- ¦4,4 ¦1000 ¦5,5 ¦75 ¦590
¦ческий ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ Пневма-¦98 ¦- ¦7,5 ¦- ¦- ¦- ¦-
¦тический¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ Низко- ¦850 ¦- ¦11,0 ¦- ¦- ¦- ¦-
¦напорный¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ Эжек- ¦- ¦68,0 ¦12,0 ¦- ¦- ¦- ¦-
¦ционный ¦ ¦ ¦ ¦ ¦ ¦ ¦
Зоны отстаивания могут располагаться с одной или двух сторон установки, а также в центральной ее части при соблюдении указанных размеров.
4. Установки должны изготавливаться в соответствии с требованиями настоящего стандарта и технических условий по рабочим чертежам, утвержденным в установленном порядке.
5. Все узлы установки и вспомогательное оборудование следует размещать в соответствии с проектом привязки установок.
6. Установки располагаются на открытом воздухе в районах с расчетной зимней температурой наружного воздуха не ниже минус 30 °С, в отапливаемых помещениях - в районах с более низкими температурами.
7. Для изготовления установок необходимо применять углеродистую сталь обыкновенного качества по ГОСТ 380.
8. Поставка установок заводами-изготовителями должна осуществляться в комплекте с аэрационными системами, включая воздуходувки (при пневматической аэрации), вентиляторы (при низконапорной аэрации), насосы и эжекторы (при эжекционной аэрации) или привод аэратора (при механической аэрации).
Допускается поставка установок в разобранном виде (в объемных элементах, панелях) с комплектацией всеми элементами внутреннего устройства.
(Измененная редакция, Изм. N 1).
9. Бытовые сточные воды или смесь бытовых производственных сточных вод при поступлении на установки очистки не должны иметь:
- БПКполн. выше 375 мг/л;
- содержание взвешенных веществ более 325 мг/л;
- температуру ниже 6 °С.
При больших значениях БПКполн. следует пропорционально снижать производительность установок по сточным водам.
10. Очищенные сточные воды должны иметь:
- БПКполн. не выше 15 мг/л;
- содержание взвешенных веществ не более 20 мг/л.
11. Периодичность удаления избыточного активного ила в зависимости от действительного загрязнения сточных вод и климатических условий уточняется в процессе эксплуатации установки в соответствии с ее паспортом и инструкцией по эксплуатации.
