ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ
ПРОЕКТИРОВАНИЕ И УСТРОЙСТВО СВАЙНЫХ ФУНДАМЕНТОВ И ШПУНТОВЫХ ОГРАЖДЕНИЙ В УСЛОВИЯХ РЕКОНСТРУКЦИИ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ И ГОРОДСКОЙ ЗАСТРОЙКИ
ВСН 490-87
Срок введения в действие
1 июля 1987 года
Разработаны Всесоюзным научно-исследовательским институтом гидромеханизации, санитарно-технических и специальных строительных работ - ВНИИГС (канд. техн. наук Е.Д. Ковалевский) и Государственным институтом по проектированию оснований и фундаментов - ГПИ Фундаментпроект (канд. техн. наук В.К. Рудь). В составлении принимали участие: канд. техн. наук. В.Ф. Ковалев (НИИпромстрой), В.П. Вершинин (ЛенНИИпроект), В.О. Изофов (ВНИИГС).
Внесены и подготовлены к утверждению Главным техническим управлением Минмонтажспецстроя СССР.
Утверждены Минмонтажспецстроем СССР 29 декабря 1986 г.
Взамен ВСН 358-76/Минмонтажспецстрой СССР.
Настоящая инструкция устанавливает требования к проектированию и устройству свайных фундаментов и шпунтовых ограждений из погружаемых в грунт элементов (свай и шпунта) вблизи существующих зданий, сооружений и подземных коммуникаций в условиях реконструкции промышленных предприятий и городской застройки <*>.
--------------------------------
<*> Далее для краткости, где это возможно, вместо термина "сваи-оболочки и сваи" используется термин "сваи" и вместо термина "существующие здания и сооружения" используется термин "сооружения".
Инструкция не распространяется на проектирование и устройство свайных фундаментов и шпунтовых ограждений на просадочных и вечномерзлых грунтах, на подрабатываемых территориях, в карстоопасных районах, на оползневых склонах и искусственно промораживаемых массивах.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Свайные фундаменты и шпунтовые ограждения вблизи сооружений и подземных коммуникаций следует проектировать и строить в соответствии с требованиями действующих строительных норм и правил проектирования, производства и приемки работ по устройству оснований и фундаментов с учетом указаний настоящей инструкции.
1.2. Свайные фундаменты и шпунтовые ограждения из погружаемых в грунт элементов вблизи сооружений и подземных коммуникаций следует проектировать на основе:
имеющихся данных и результатов инженерно-геологических и гидрогеологических изысканий, выполненных на момент нового строительства;
данных, полученных в результате обследования (Приложение 1) и характеризующих конструктивные особенности и состояние существующих сооружений и подземных коммуникаций, а также стабилизацию деформаций грунтов оснований сооружений за период их эксплуатации по результатам наблюдений или расчету;
данных о параметрах колебаний грунта, сооружений и подземных коммуникаций, вызываемых забивкой или вибропогружением свай и шпунта;
технико-экономического сравнения возможных вариантов проектных решений (с оценкой по приведенным затратам и учетом сроков строительства).
1.3. Параметры колебаний при погружении свай и шпунта молотами и вибропогружателями прогнозируют, руководствуясь указаниями рекомендуемого Приложения 2, и уточняют по результатам виброизмерений при погружении указанных в проекте пробных свай, предназначенных для определения несущей способности, и шпунтин в соответствии с требованиями раздела 4 настоящей инструкции.
1.4. Динамические воздействия при погружении свай и шпунта должны удовлетворять следующим требованиям:
а) для сооружений и подземных коммуникаций должна быть обеспечена их нормальная эксплуатация;
б) параметры колебаний должны быть допустимыми для чувствительных к колебаниям машин, оборудования и приборов;
в) параметры колебаний не должны превышать допустимых значений по санитарным нормам.
1.5. Допускается проектировать свайные фундаменты и шпунтовые ограждения без учета по п. 1.4а динамических воздействий вблизи сооружений и подземных коммуникаций, которые испытывали большие динамические воздействия, чем ожидаемые от погружения ближайших к ним свай и шпунта, а деформации их оснований стабилизировались.
2. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ СВАЙНЫХ ФУНДАМЕНТОВ И ШПУНТОВЫХ ОГРАЖДЕНИЙ ИЗ ПОГРУЖАЕМЫХ ЭЛЕМЕНТОВ ВБЛИЗИ СООРУЖЕНИЙ
2.1. При разработке проекта свайных фундаментов и шпунтовых ограждений из погружаемых элементов молотами или вибрационным оборудованием вблизи сооружений необходимо определить наименьшее расстояние r от погружаемых элементов до сооружений. Если расстояние r будет меньше, чем приведенное в табл. 1, необходимо собрать исходные данные в соответствии с указаниями раздела 4 и, исходя из требований п. 1,4, определить допустимые расстояния [r] в соответствии с пп. 2.3 - 2.5, 2.13 и 2.15.
Таблица 1
------------------------------T-----------------------------------
Сооружения ¦ Радиус зоны обследования, м
+-----------T-----------------------
¦при забивке¦ при вибропогружении
¦ свай и +--------T------T-------
¦ шпунта ¦ свай- ¦ свай ¦шпунта
¦ ¦оболочек¦ ¦
------------------------------+-----------+--------+------+-------
Производственные и гражданские 25 60 35 20
здания с полным каркасом
Здания и сооружения, в конст- 25 50 30 20
рукциях которых не возникают
усилия от неравномерных осадок
Многоэтажные бескаркасные 30 100 70 25
здания с несущими стенами
Высокие жесткие сооружения 25 80 50 20
и дымовые трубы
------------------------------------------------------------------
2.2. Забивка и вибропогружение свай и шпунта с учетом требований п. 1.4а допускается без дополнительного расчета, если расстояния от них до сооружений не менее указанных в табл. 1.
2.3. Если в проекте расстояния r от ближайших забиваемых молотами свай и шпунта предусматриваются меньшими чем по табл. 1, допустимые расстояния [r], на которых забивка не вызовет развития деформаций оснований сооружений ( = 0), определяют из условия
, (1)
где - ускорение вертикальных колебаний фундамента на расстоянии r до погружаемой сваи или шпунта, определяемое в соответствии с указаниями рекомендуемого Приложения 2, м/с2;
- допустимое ускорение вертикальных колебаний фундамента, при котором не происходят дополнительные деформации оснований, принимаемое по табл. 2, м/с2;
- дополнительные деформации основания существующего фундамента от динамических воздействий с ускорением .
Таблица 2
-----------------------------------T------------------------------
Сооружения ¦ Допустимое ускорение
¦колебаний фундамента [альфа] ,
¦ I
¦ в зависимости от группы
¦ грунтов оснований, м/с2
+-----------T-------T----------
¦ 1 ¦ 2 ¦ 3
-----------------------------------+-----------+-------+----------
Производственные и гражданские 1,2 0,6 0,15
здания с полным каркасом
Здания и сооружения, в конструкциях 1,5 1,0 0,15
которых не возникают усилия
от неравномерных осадок
Многоэтажные бескаркасные здания 1,0 0,5 0,15
с несущими стенами
Высокие жесткие сооружения 1,5 1,0 0,15
и дымовые трубы
------------------------------------------------------------------
Примечание. Группа грунтов в основании сооружений принимается по табл. 3.
Таблица 3
------T-----------------------------------------------------------
Группа¦ Грунты в основании сооружения
грунта+-------------------T----------T------------T---------------
¦ пески ¦ супеси ¦ суглинки и ¦ прочие грунты
¦ ¦ ¦ глины ¦
------+-------------------+----------+------------+---------------
1 Плотные, кроме Твердые Твердые, -
мелких и пылеватых полутвердые,
водонасыщенных тугоплас-
тичные
2 Средней плотности, Пластичные Мягко- Насыпной грунт
кроме мелких пластичные с равномерной
и пылеватых сжимаемостью
водонасыщенных; маловлажный
плотные мелкие
водонасыщенные
3 Рыхлые, плотные и Текучие Текуче- Илы. Сильно-
средней плотности пластичные, заторфованные
пылеватые текучие грунты и торфы.
водонасыщенные; Насыпной грунт
мелкие средней с неравномерной
плотности сжимаемостью
водонасыщенные независимо
от влажности
------------------------------------------------------------------
2.4. Допустимые расстояния [r] при забивке свай и шпунта, удовлетворяющие требованию п. 2.3, определяют из графика на чертеже по показателю и коэффициенту затухания колебаний грунта с расстоянием , принимаемому по табл. 1 рекомендуемого Приложения 2. Показатель определяется по формуле
,
где K - коэффициент передачи колебаний грунта фундаменту сооружения, принимаемый для расчетов по табл. 3 рекомендуемого Приложения 2;
- ускорение колебаний грунта на расстоянии 0,5 м от сваи, определяемое по чертежу и формуле (2) Приложения 2.

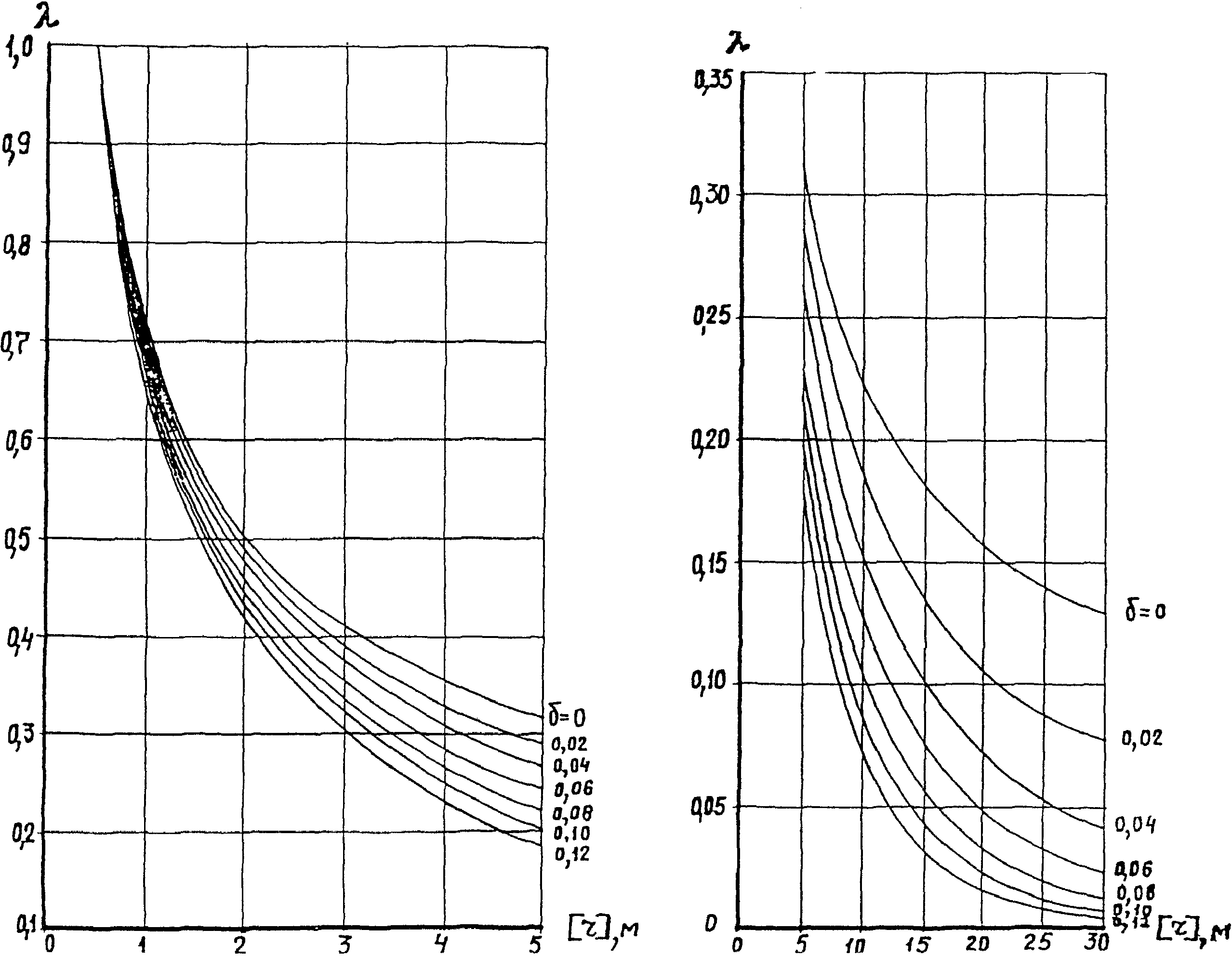

Зависимость допустимого расстояния [r] от показателя
2.5. Допустимые расстояния [r] при вибропогружении свай-оболочек, свай и шпунта, удовлетворяющие требованию п. 2.3, определяют из графика на чертеже по показателю и коэффициенту . Показатель при вибропогружении определяется по формулам:
для шпунта ;
для свай ;
для свай-оболочек .
2.6. Если в проекте расстояния r от погружаемых свай до зданий и сооружений предусматриваются меньшими, чем по пп. 2.4 и 2.5, необходимо на стадии проектирования провести измерения параметров колебаний при погружении пробных свай в соответствии с пп. 4.6 и 4.7 и проверить допустимость ожидаемых деформаций оснований фундаментов существующих сооружений, исходя из требования
, (2)
где - дополнительные деформации основания, вызванные влиянием нагружения фундаментов нового сооружения, определяемые расчетом по СНиП 2.02.01-83;
- предельные допустимые деформации оснований фундаментов, принимаемые по табл. 4.
Примечание. Проверка условия (2) может быть произведена без учета для сооружений I категории по состоянию (табл. 5) и грунтов их оснований I группы (см. табл. 3), а также независимо от группы грунтов оснований, если в месте примыкания к существующему сооружению проектируемые фундаменты приняты из свай-стоек или из висячих свай при расчетной нагрузке на сваю не более 0,75 от несущей способности по грунту при нагрузке на острие не менее 50%.
Таблица 4
----------------------------T-------------T-----------------------
Сооружения ¦Категория <*>¦ Предельные допустимые
¦сооружений по¦ деформации оснований
¦ состоянию ¦ фундаментов
¦ +-------T--------T------
¦ ¦осадка,¦относи- ¦ крен
¦ ¦ см ¦тельная ¦
¦ ¦ ¦разность¦
¦ ¦ ¦осадок ¦
----------------------------+-------------+-------+--------+------
Производственные и I 2,5 0,004 -
гражданские здания II 1,5 0,003 -
с полным каркасом III 1,0 0,0007 -
Здания и сооружения, в I 1,5 0,0016 0,0040
которых не возникают усилия II 1,0 0,0010 0,0020
от неравномерных осадок III 0,5 0,0004 0,0010
Многоэтажные бескаркасные I 2,0 0,0030 0,0040
здания с несущими стенами II 1,0 0,00070 0,0010
III 0,5 0,0003 0,0005
Высокие жесткие сооружения I 2,5 0,0035 0,0040
и дымовые трубы II 1,5 0,0020 0,0020
III 1,0 0,0008 0,0010
------------------------------------------------------------------
--------------------------------
<*> Устанавливается на основании результатов обследования с оценкой по табл. 5.
Таблица 5
-------------------T------------T---------------------------------
Сооружения ¦ Категория ¦ Деформации в конструкциях
¦по состоянию¦
-------------------+------------+---------------------------------
1 ¦ 2 ¦ 3
-------------------+------------+---------------------------------
Производственные и I В элементах каркаса повреждений
гражданские здания нет. В ограждающих кирпичных
с полным каркасом стенах или стыках панелей
местные трещины до 1 мм
без признаков сдвигов.
Фундаменты в хорошем состоянии
II В элементах каркаса имеются
местные трещины до 0,5 мм.
Трещины в стыках стен и заделках
перекрытий до 1 мм, в огражда-
ющих конструкциях - до 5 мм при
наличии признаков сдвигов.
Относительная разность осадок
фундаментов зданий со стальным
каркасом с заполнением не более
0,001, для остальных зданий -
не более 0,003.
Фундаменты незначительно
повреждены
III В элементах каркаса непрерывные
трещины до 1 мм. Трещины
в стенах более 5 мм, смещения
в стыках и заделках перекрытий
до 5 мм.
Относительная разность осадок
фундаментов зданий со стальным
каркасом с заполнением более
0,001, для остальных зданий -
более 0,003.
Фундаменты имеют существенные
повреждения в результате
разрушения раствора и материала
Здания и I В несущих конструкциях зданий
сооружения, повреждений нет. В ограждающих
в конструкциях стенах местные трещины и сколы
которых не до 0,5 мм без смещений.
возникают усилия Фундаменты в хорошем состоянии
от неравномерных II В несущих конструкциях трещины
осадок до 0,5 мм, в стенах из кирпича
и крупных блоков до 3 мм.
Относительная разность осадок
фундаментов до 0,005.
Фундаменты незначительно
повреждены
III В несущих конструкциях сплошные
трещины свыше 1 мм, в стенах из
кирпича и крупных блоков
до 5 мм.
Относительная разность осадок
фундаментов свыше 0,005.
Фундаменты имеют существенные
повреждения в результате
разрушения раствора и материала
Многоэтажные I В несущих стенах повреждений
бескаркасные здания нет, в ограждающих кирпичных
с несущими стенами стенах и стыках панелей местные
трещины до 1 мм без признаков
сдвигов.
Фундаменты в хорошем состоянии
II В несущих кирпичных стенах
и узлах сопряжений трещины
до 3 мм непрерывные в пределах
конструкции при наличии
признаков сдвигов.
Относительная разность осадок
фундаментов панельных зданий
до 0,0008, кирпичных и блочных
зданий без армирования
до 0,0010, зданий с устройством
железобетонных поясов до 0,0014.
Крен не более 0,003.
Фундаменты незначительно
повреждены
III Сквозные трещины в стенах,
смещения в заделках и стыках
до 5 мм.
Относительная разность осадок
фундаментов панельных зданий
свыше 0,0008, кирпичных и
блочных зданий без армирования
более 0,001, зданий с устройст-
вом железобетонных поясов выше
0,0014. Крен более 0,003.
Фундаменты имеют существенные
повреждения в результате
разрушения раствора и материала
Высокие жесткие I В железобетонных конструкциях
сооружения, дымовые местные трещины до 0,5 мм.
трубы Признаки сдвигов в заделках
и стыках отсутствуют
II В железобетонных конструкциях
сооружений трещины до 0,5 мм,
в стыках сборных железобетонных
конструкций до 1,0 мм, В кирпич-
ной кладке трещины до 2 мм.
Крен не более 0,002.
Фундаменты незначительно
повреждены
III В железобетонных конструкциях
сооружений трещины до 1 мм.
В кирпичной кладке трещины
до 5 мм.
Крен более 0,002.
Фундаменты имеют существенные
повреждения в результате
разрушения раствора и коррозии
материала
------------------------------------------------------------------
2.7. Ожидаемые деформации по п. 2.6 следует определять по формуле
, (3)
где - предельное допустимое ускорение колебаний фундамента, принимаемое по табл. 6 для различных сооружений в зависимости от их состояния и группы грунта основания существующего здания.
Таблица 6
----------------------T----------T--------------------------------
Сооружения ¦Категория ¦Предельные допустимые ускорения
¦сооружений¦колебаний фундаментов [альфа]
¦ по ¦ II
¦состоянию ¦в зависимости от группы грунтов
¦ ¦ оснований, м/с2
¦ +----------T----------T----------
¦ ¦ 1 ¦ 2 ¦ 3
----------------------+----------+----------+----------+----------
Производственные и I 6,0 4,5 1,2
гражданские здания II 4,5 3,0 1,0
с полным каркасом III 3,0 2,2 0,7
Здания, в которых не I 5,0 3,0 1,0
возникают усилия от II 3,5 2,2 0,7
неравномерных осадок III 2,8 1,5 0,4
Многоэтажные I 3,0 2,2 0,7
бескаркасные здания II 2,0 1,2 0,5
с несущими стенами III 1,5 1,0 0,3
Высокие жесткие I 4,0 2,5 0,8
сооружения и дымовые II 3,0 1,5 0,6
трубы III 2,0 1,2 0,4
------------------------------------------------------------------
Примечание. Для сооружений со свайными фундаментами значения - допускается увеличить в 1,5 раза.
2.8. При проектировании фундаментов, располагаемых в зоне влияния на деформации оснований существующих сооружений, необходимо обеспечить минимальную осадку ближайших к ним проектируемых фундаментов.
2.9. В случае вибропогружения свай и свай-оболочек необходимо проверить прочность при резонансе ближайших к свайному полю несущих конструкций в соответствии с указаниями "Инструкции по расчету несущих конструкций промышленных зданий и сооружений на динамические нагрузки" (М.: Стройиздат, 1970).
2.10. Если в проекте требуемое расстояние r меньше допустимого [r], необходимо принять меры по уменьшению динамических воздействий, приведенные в разделе 5, или принять другие технические решения (вдавливание свай, устройство консолей и др.).
2.11. При вдавливании свай на расстоянии менее 6 м от существующих фундаментов оценку влияния вдавливания на осадки фундаментов сооружений следует производить по табл. 7.
Таблица 7
--------------------------T---------T-----------------------------
Фундаменты существующего ¦ Группа ¦Максимальные ожидаемые осадки
сооружения ¦ грунтов ¦ фундаментов при вдавливании
¦основания¦ свай в зоне 6 м
¦ ¦ от сооружений, см
¦ +--------------T--------------
¦ ¦с поверхности ¦ в лидерные
¦ ¦ ¦ скважины
--------------------------+---------+--------------+--------------
На естественном основании 1 1 0,5
2 1,5 0,75
3 2,0 1,0
Свайные 1 0,7 0,35
2 1,0 0,5
3 1,4 0,7
-----------------------------------------------------------------
2.12. При погружении свай вблизи сооружений со дна котлована должны быть соблюдены требования п. 1.4а, при этом допустимые расстояния [r] по пп. 2.3 и 2.6 следует определять с учетом мер, приведенных в Приложении 3.
2.13. При наличии в зданиях и сооружениях машин, оборудования и приборов, чувствительных к колебаниям, допустимые расстояния определяют исходя из условия
, (4)
где - скорость колебаний отдельно стоящих фундаментов под машины и оборудование или несущих конструкций сооружения, находящихся на расстоянии r от погружаемых свай и шпунта, на которых установлены машины, оборудование и приборы, определяемая в соответствии с рекомендуемым Приложением 2;
[v] - допустимая скорость колебаний, принимаемая в зависимости от класса машин, оборудования и приборов, чувствительных к колебаниям, принимаемая в соответствии с "Инструкцией по расчету перекрытий на импульсивные нагрузки" (М.: Стройиздат, 1966).
2.14. Если, несмотря на принятые меры, рекомендуемые в разделе 5, по уменьшению динамических воздействий, условие (4) не соблюдается, необходимо определить зону их влияния и согласовать с производственной организацией возможность проведения в этой зоне работ по погружению свай или шпунта, предусмотрев при необходимости конструктивные или технологические решения по снижению или исключению влияния динамических воздействий (виброизоляция машин, оборудования и приборов, погружение свай и шпунта при временной остановке чувствительного к колебаниям оборудования или вне смен его работы, погружение свай вдавливанием).
2.15. Допустимость параметров колебаний на рабочих местах при погружении свай и шпунта проверяют в соответствии с требованиями ГОСТ 12.1.012-78 "Вибрация. Общие требования безопасности".
Для жилых зданий допускаемый уровень колебаний устанавливается в соответствии с "Санитарными нормами допустимых вибраций в жилых домах" (N 1304-75).
3. ОСОБЕННОСТИ ПРОЕКТИРОВАНИЯ СВАЙНЫХ ФУНДАМЕНТОВ И ШПУНТОВЫХ ОГРАЖДЕНИЙ ИЗ ПОГРУЖАЕМЫХ ЭЛЕМЕНТОВ ВБЛИЗИ ПОДЗЕМНЫХ КОММУНИКАЦИЙ
3.1. Оценку влияния динамических воздействий на подземные коммуникации можно не производить, если:
при забивке свай и шпунта молотами расстояние до коммуникаций не менее 10 м и при вибропогружении свай - не менее 15 м;
подземные коммуникации проложены в каналах, стальных кожухах или имеют защитные короба, находящиеся на расстояниях, указанных в табл. 8.
Таблица 8
-----------------T------------------------------------------------
Характеристика ¦ Допустимые расстояния [r] м, при забивке свай
грунтов ¦ сечением 30 x 30 см для стальных газопроводов
¦ и паропроводов при внутреннем давлении, МПа
+-----------T------------T-----------T-----------
¦ 0 ¦ 0,5 ¦ 1,0 ¦ 2,0
-----------------+-----------+------------+-----------+-----------
Пески 2,5 2,5 3,0 3,0
Супеси 2,5 2,5 3,0 3,5
Глины и суглинки 1,5 1,5 2,0 2,5
------------------------------------------------------------------
Примечание. При погружении свай сечением 40 x 40 см допустимые расстояния [r] в табл. 8 следует увеличить в 1,5 раза, а для свай сечением 20 x 20 см - уменьшить в 1,2 раза.
3.2. Для стальных трубопроводов допустимые расстояния до погружаемых свай и шпунта молотами следует принимать по табл. 8. При вибропогружении шпунта значения [r] в табл. 8 могут быть уменьшены в 1,5 раза, а свай и свай-оболочек - увеличены вдвое.
3.3. Для составных безнапорных трубопроводов из керамических, чугунных, асбоцементных и других раструбных труб допустимые расстояния [r] до погружаемых свай и шпунта определяются из условия, что трубопровод находится за пределами зоны остаточных деформаций грунта вокруг погружаемых свай, определяемой по табл. 9.
Таблица 9
-----------------------T------------------------------------------
Характеристика грунтов ¦ Радиус зоны деформации грунта, м,
¦ при забивке свай сечением, см
+-------------T-------------T--------------
¦ 20 x 20 ¦ 30 x 30 ¦ 40 x 40
-----------------------+-------------+-------------+--------------
Глины и суглинки 1,0 2,0 3,0
Пески и супеси 1,5 2,5 3,5
------------------------------------------------------------------

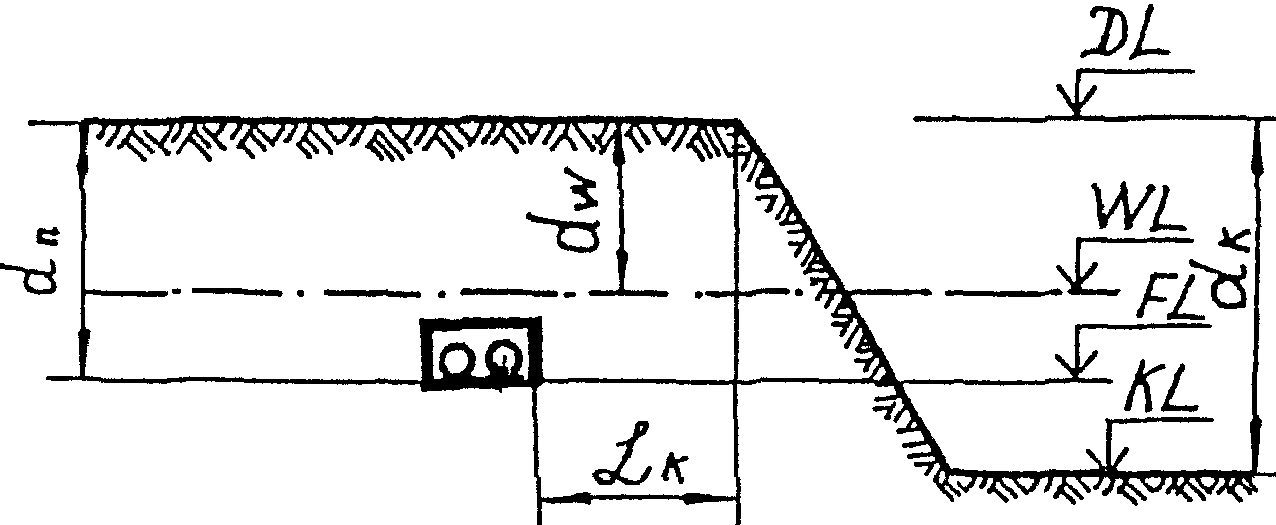

3.4. При погружении свай со дна котлована вблизи подземных коммуникаций допустимые расстояния [r] следует определять в соответствии с указаниями рекомендуемого Приложения 3.
4. ТРЕБОВАНИЯ К ИСХОДНЫМ ДАННЫМ ДЛЯ ПРОЕКТИРОВАНИЯ И АВТОРСКОМУ НАДЗОРУ
4.1. Исходными данными для проектирования фундаментов и шпунтовых ограждений с учетом влияния динамических воздействий на сооружения и подземные трубопроводы являются:
а) генплан участка строительства с нанесенными подземными коммуникациями;
б) данные об инженерно-геологических условиях участка строительства;
в) характеристика сооружений и подземных коммуникаций, вблизи которых проектируются свайные фундаменты и шпунтовые ограждения, и их состояние;
г) данные о параметрах колебаний грунта и фундаментов сооружений, если расстояние от сооружений до погружаемых свай и шпунта меньше расстояния, приведенного в табл. 1.
4.2. Данные об инженерно-геологических условиях участка строительства должны характеризовать геологические и гидрогеологические условия строительной площадки, а также основания сооружений и подземных трубопроводов, находящихся в пределах расстояний до погружаемых свай и шпунта, указанных в табл. 1.
Для фундаментов сооружений, находящихся на расстояниях меньше допустимых [r] по п. 2.1, должны быть определены характеристики и показатели физико-механических свойств грунтов для каждого слоя в пределах глубины не менее сжимаемой толщи, рассчитываемой в соответствии с указаниями главы СНиП 2.02.01-83.
4.3. Характеристику и состояние сооружений и подземных коммуникаций определяют по результатам проводимого проектной организацией обследования, предусматривающего:
осмотр площадки строительства и определение возможности проведения работ по погружению пробных свай;
осмотр сооружений, расположенных в пределах расстояний, указанных в табл. 1, и сбор данных о сроках их эксплуатации и конструктивных особенностях в соответствии с рекомендуемым Приложением 1;
определение повреждений несущих и ограждающих конструкций (характер и величина раскрытия трещин, сдвиги плит перекрытий, лестничных маршей, отклонение несущих стен и колонн от вертикали и др.);
сбор данных о машинах, приборах и оборудовании, чувствительных к колебаниям, и их расположении;
сбор данных о конструкции, материале, сроках начала и окончания строительства, технологических требованиях к эксплуатации сооружений, оборудования и подземных коммуникаций, о режимах работы и внутреннем давлении в подземных трубопроводах.
Примечание. В особо ответственных случаях обследование сооружения с определением состояния и прочности конструкции должно выполняться специализированной организацией с составлением технического заключения.
4.4. При обследовании должны быть определены конструкции, требующие усиления, а также места, подлежащие ограждению от ожидаемого падения отставшей штукатурки, подвесных предметов, лепных карнизов и т.д. при погружении свай и шпунта.
По результатам обследования составляется акт (см. рекомендуемое Приложение 1).
4.5. В задании на инженерно-геологические изыскания на участке строительства необходимо предусмотреть работы по откопке шурфов для определения конструкции и состояния фундаментов, а также расчетного сопротивления и модуля деформации грунта несущего слоя, обжатого сооружением за период его эксплуатации.
4.6. Для получения данных по п. 4.1г необходимо в задании на погружение пробных свай и определение их несущей способности предусмотреть измерение параметров колебаний грунта и фундаментов сооружений, ближайших к погружаемым сваям, с определением коэффициентов и K в соответствии с указаниями Приложения 2.
При назначении мест погружения пробных свай одну сваю обязательно следует разместить в пределах свайного поля на наименьшем расстоянии от сооружения.
4.7. Параметры колебаний грунта и сооружений должны быть измерены при погружении не менее двух пробных свай (двух-пяти шпунтин).
Масса молота или характеристика вибропогружателя, а также размеры пробных свай не должны иметь значительных отклонений от принятых в проекте.
4.8. Для определения коэффициентов и K параметры колебаний грунта должны быть измерены по методике, указанной в рекомендуемом Приложении 2.
4.9. Перед погружением пробных свай и шпунта необходимо организовать инструментальные наблюдения за деформациями оснований сооружений и получить данные по результатам нивелирования о развитии деформаций во времени.
При погружении пробных свай (шпунта) и в период производственного погружения в зонах влияния на деформации по условию (2) необходимо наблюдениями за осадками контролировать соблюдение требования п. 5.5.
4.10. Наблюдения за осадками следует проводить по маркам, установленным на наружных продольных и торцевой стенах сооружения, на расстояниях до 30 м от ближайших погружаемых свай (шпунта) и до 50 м - от свай-оболочек. Количество и места установки марок должны определяться проектом. Марки должны обеспечивать получение данных о характере развития деформаций основания при погружении пробных свай (шпунта) в процессе их производственного погружения и по окончании работ по устройству свайных фундаментов и шпунтовых ограждений до момента стабилизации осадок сооружений.
Измерение осадок фундаментов следует производить с точностью не ниже 0,5 мм.
В качестве реперов можно применять марки (не менее двух), установленные на сооружении, при этом расстояние от марок до погружаемых свай или шпунта должно быть не менее 30 м, а от марок до свай-оболочек - 50 м.
4.11. Для наблюдения за деформациями конструкций используют гипсовые или цементные маяки, устанавливаемые на трещины в кладке кирпичных стен, в узлах сопряжений несущих и ограждающих конструкций.
Маяки нумеруют, краской отмечают концы трещин с указанием даты отметки, измеряют раскрытие трещин, расположение трещин схематически наносят на чертежи развертки стен. За состоянием маяков и развитием трещин устанавливают систематическое наблюдение в соответствие с требованиями "Руководства по наблюдению за деформациями оснований и фундаментов зданий и сооружений" (М.: Стройиздат, 1975).
4.12. Для подземных трубопроводов до начала свайных работ необходимо уточнить их планово-высотное положение, а в процессе погружения свай и шпунта при r < [r] должен осуществляться контроль за перемещениями трубопровода и внутренним давлением наполнителя.
4.13. Авторский надзор при проведении работ по устройству свайных фундаментов и шпунтовых ограждений вблизи существующих сооружений и подземных трубопроводов должен включать контроль за соблюдением требований ППР и выполнением предусмотренных в проекте мероприятий по усилению конструкций, а также соответствием фактических осадок осадкам, принятым в ППР.
5. ТРЕБОВАНИЯ К ППР И МЕРЫ ПО УМЕНЬШЕНИЮ ВЛИЯНИЯ ДИНАМИЧЕСКИХ ВОЗДЕЙСТВИЙ НА СООРУЖЕНИЯ И ПОДЗЕМНЫЕ КОММУНИКАЦИИ
5.1. ППР на погружение свай и шпунта должен содержать:
стройгенплан с разрезами участка строительства и планово-высотную привязку спроектированных фундаментов и шпунтовых ограждений к фундаментам сооружений или подземным коммуникациям;
перечень и характеристики оборудования для погружения свай и шпунта и режимы его работы;
перечень и объемы необходимых подготовительных работ для погружения свай и шпунта;
технологические карты на погружение свай и шпунта или план свайного поля с указанием последовательности погружения свай и шпунта;
меры по усилению конструкций сооружений и устройству защитных ограждений;
меры по наблюдениям за осадками и состоянием сооружений;
согласованные со службой эксплуатации сроки выполнения работ по погружению свай и шпунта вблизи сооружений с чувствительным к колебаниям оборудованием.
5.2. Оборудование для погружения свай и шпунта необходимо выбирать, исходя из требования обеспечения наибольшей производительности и учитывая влияние динамических воздействий на сооружения и подземные коммуникации.
Примечание. Если основания сооружений сложены песками мелкими пылеватыми и супесями с показателем текучести > 0,5, то для забивки свай следует применять или дизель-молот с меньшей массой падающей части, или молот свободного падения по возможности с большей массой.
5.3. В случае, когда ожидаются деформации оснований, сложенных слабыми песчаными грунтами, сваи целесообразно погружать рядами вдоль сооружения, начиная с наиболее удаленных рядов. Для оснований, сложенных глинистыми грунтами, сваи следует погружать, начиная с ряда, ближнего к сооружению.
5.4. Погружение свай и шпунта начинают после того, как будут удалены имеющиеся в толще грунта остатки фундаментов, плит, лежни, корни деревьев и др.
5.5. Если осадка фундаментов сооружения развивается со скоростью, превышающей 1,0 мм/сут, необходимо прекратить погружение свай или шпунта и экстраполяцией установить значение прогнозируемых деформаций основания по графику их развития во времени . Если значения превышают данные табл. 4, необходимо принять меры согласно п. 5.7 и продолжить погружение свай или шпунта.
5.6. Меры по уменьшению влияния на сооружения и подземные коммуникации динамических воздействий при погружении свай и шпунта должны быть приняты, если:
а) расстояние r до сооружения не будет превышать расстояний, приведенных в пп. 2.3, 2.5, 2.6, 2.11 и 2.13;
б) деформация основания или сооружения в процессе погружения свай или шпунта достигла значений, принятых в проекте.
5.7. Меры по уменьшению динамических воздействий включают:
устройство лидерных скважин и шнековое рыхление грунта для погружаемых свай, выемку грунта из полых свай и свай-оболочек;
применение тиксотропной или водяной рубашки;
снижение высоты падения ударной части молота;
применение вибропогружателей с динамическим торможением на выбеге;
уменьшение количества одновременно работающих молотов или вибропогружателей;
уменьшение количества одновременно погружаемых шпунтин;
полную или частичную (до верха трубы) откопку трубопровода;
сокращение времени на соединение звеньев составных свай при погружении в песчаные пылеватые и глинистые грунты.
5.8. При погружении свай молотами в лидерные скважины амплитуду смещений грунта при расчете можно уменьшить: для песчаных грунтов - в 1,7 - 2,0 раза, глинистых - 2,0 - 2,5 при отношении площади лидера к площади сваи 0,5 - 0,7. При шнековом рыхлении грунта для указанных отношений площадей амплитуду смещений грунта можно уменьшить: для песчаных грунтов до 1,5 раз и глинистых - 2.
5.9. При устройстве лидерных скважин на расстоянии м от сооружений и м от подземных трубопроводов в водонасыщенных песчаных грунтах и текучих супесях и суглинках глубина скважины не должна превышать глубину заложения подошвы фундамента или низа трубопровода. Для других грунтов глубину лидерных скважин следует принимать из условия обеспечения устойчивости стенок скважины и несущей способности погруженных в скважины свай.
При рыхлении грунта шнеком диаметром до 300 мм расстояние до здания не регламентируют, а глубину рыхления назначают исходя из несущей способности свай, погружаемых в разрыхленный грунт.
Необходимо сокращать время между устройством скважины и погружением в нее сваи.
5.10. При наличии мерзлого грунта мощностью слоя свыше 20 см, асфальтовых и других покрытий погружение свай и шпунта вблизи сооружений и подземных трубопроводов без устройства лидерных скважин или разбуривания не допускается.
5.11. Применение тиксотропной или водяной рубашки уменьшает амплитуду смещения в глинистых грунтах до 1,5 раз.
5.12. Снижение высоты падения молота с 2 до 0,5 м приводит к уменьшению амплитуды смещений грунта в 1,2 - 1,3 раза.
5.13. Эффективность мер, принятых в ППР, по уменьшению влияния на сооружения и подземные коммуникации динамических воздействий должна быть уточнена контролем параметров колебаний в соответствии с пп. 4.6 и 4.7, а также наблюдениями за осадками согласно указаниям п. 4.9.
5.14. Если прогнозируемые в соответствии с разделом 3 расстояния до подземных трубопроводов будут меньше допустимых [r], необходимо в ППР предусмотреть на случай аварийной ситуации временное отключение трубопровода от системы.
Приложение 1
Рекомендуемое
АКТ
ОБСЛЕДОВАНИЯ ЗДАНИЯ (СООРУЖЕНИЯ), РАСПОЛОЖЕННОГО ВБЛИЗИ
ПРОЕКТИРУЕМЫХ СВАЙНЫХ ФУНДАМЕНТОВ ПО АДРЕСУ
г. ____________ " ___ " ______________ 19__ г.
Мы, нижеподписавшиеся: представитель проектной организации ___
__________________________________________________________________
представитель заказчика __________________________________________
и представитель организации, эксплуатирующей здание (сооружение)
__________________________________________________________________
произвели визуальное обследование существующего здания
(сооружения) <*>, построенного в (месяц, год) ____________________
В результате обследования установлено: _______________________
(приводятся данные об этажности, высоте и размерах в плане,
конструктивных особенностях и назначении здания (сооружения) и
краткое описание конструкций: фундаментов с указанием типа,
размеров и глубины их заложения, давления на грунт; стен и пола
подземной части; несущих стен; перекрытий; перемычек; покрытий;
инженерных коммуникаций и др., а также оборудования, чувствитель-
ного к колебаниям, с указанием его места установки <**>.
Выводы комиссии о необходимости проведения инструментального
обследования прочности, отклонений элементов зданий от проектного
положения и т.п.
Представитель проектной организации (подпись)
Представитель заказчика (подпись)
Представитель организации,
эксплуатирующей здание (сооружение) (подпись)
--------------------------------
<*> При обследовании необходимо использовать имеющуюся
техническую документацию здания (сооружения).
<**> К акту прикладывается дефектная ведомость со схемой
расположения трещин, сколов и других дефектов.
Приложение 2
Рекомендуемое
ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ КОЛЕБАНИЙ
1. Расчет уровня динамических воздействий по скорости V или ускорению колебаний для определения допустимых расстояний по пп. 2.3, 2.4, 2.7, 2.13 и 2.15 производят по параметрам колебаний, определяемым согласно указаниям настоящего приложения, и уточняют по данным измерений параметров колебаний при забивке и вибропогружении пробных свай и шпунта.
Для расчетов по пп. 2.3, 2.4 и 2.7 принимают наибольшее измеренное значение амплитуды смещений и соответствующую ей частоту вертикальной составляющей колебаний, а по пп. 2.13 и 2.15 значения амплитуд смещений и частот одной из трех составляющих колебаний.
2. Скорость V (мм/с) и ускорение колебаний (мм/с2) вычисляют по формулам
; (1)
, (2)
где A и f - соответственно амплитуда смещений, мм, и частота колебаний, Гц, определяемые согласно указаниям настоящего приложения.
3. Для оценки влияния динамических воздействий на сооружения и подземные коммуникации при погружении свай молотами параметры колебаний грунта определяют по графику на чертеже на основе данных об инженерно-геологических условиях участка строительства. Значения следует определять по частоте , принимаемой по оси абсцисс в зависимости от плотности и консистенции наиболее прочного слоя грунта толщиной не менее 0,5 м, залегающего на глубину 6 - 8 м от дневной поверхности или дна котлована. Границы выделенных на графике участков соответствуют примерно диапазону изменения значений относительной плотности песка и текучести глинистых грунтов , причем с увеличением и с уменьшением возрастает .

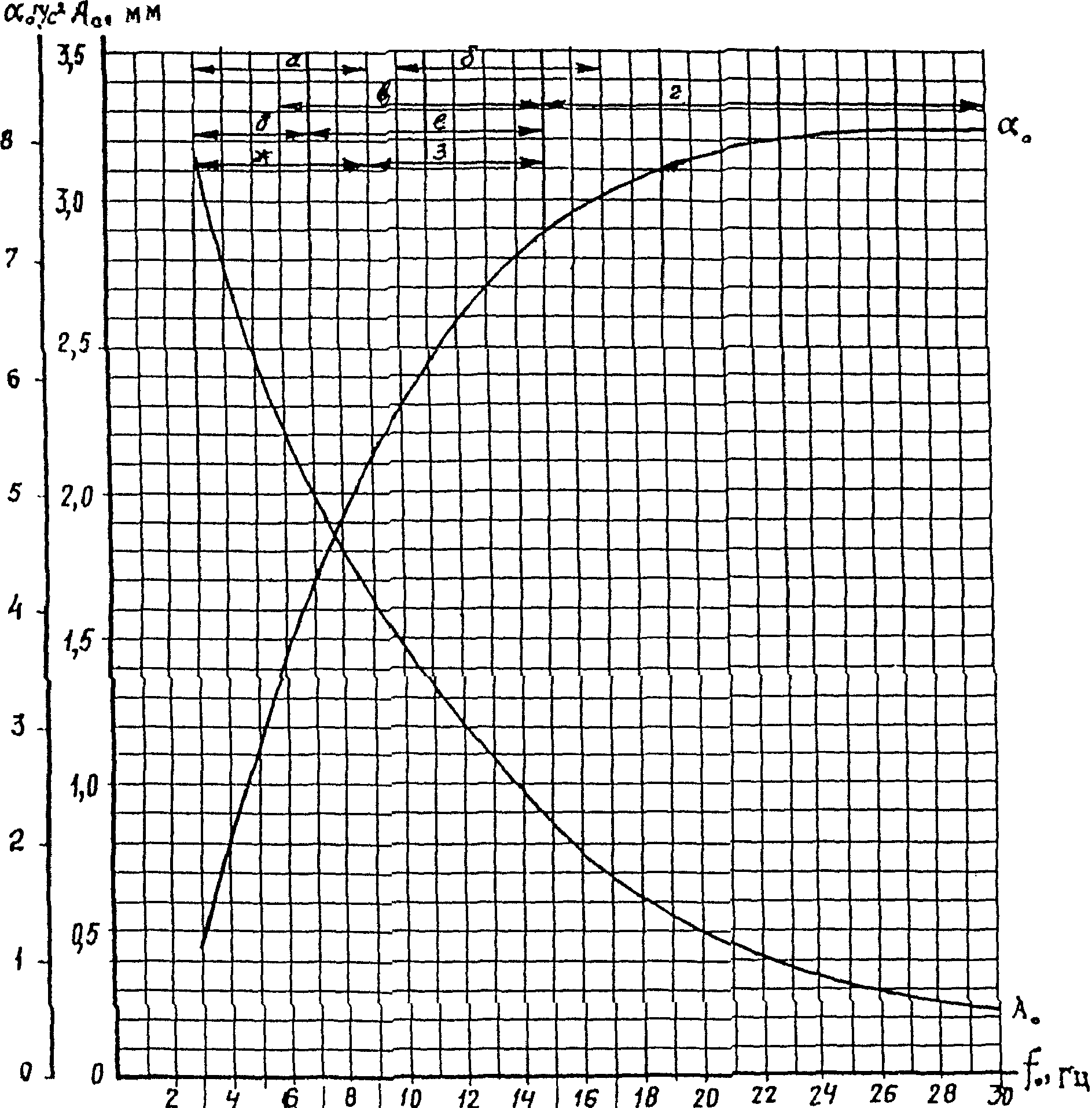

Зависимость вертикальных смещений и ускорений от частоты колебаний грунта :
а - пески мелкие рыхлые водонасыщенные; пылеватые средней плотности и рыхлые независимо от влажности; б - пески гравелистые, крупные средней плотности независимо от влажности; средней крупности средней плотности водонасыщенные; мелкие плотные и средней плотности и пылеватые плотные маловлажные и влажные; в - пески гравелистые и крупные рыхлые независимо от влажности; средней крупности и мелкие рыхлые маловлажные и влажные; мелкие плотные средней плотности и пылеватые плотные водонасыщенные; г - пески гравелистые крупные и средней крупности плотные независимо от влажности; гравелистые, крупные и средней крупности средней плотности маловлажные и влажные; супеси твердые; суглинки и глины тугопластичные, полутвердые и твердые; д - супеси текучие; е - супеси пластичные; ж - суглинки и глины текучие и текучепластичные; з - суглинки и глины мягкопластичные
4. Значения и соответствуют значениям вертикального колебания грунта на расстоянии 0,5 м от забиваемой сваи молотом массой 5,5 т с высоты падения 1,6 - 1,8 м. Для молотов массой не менее 1,8 т значение следует уменьшить пропорционально отношению их масс до 25%, а для молотов массой не более 7 т - увеличить до 20%.
5. Для оценки влияния динамических воздействий на сооружения при вибропогружении свай и шпунта значения и вертикальных колебаний грунта следует принимать по табл. 1.
Таблица 1
-----------------------T------------------------------------------
Грунты ¦Параметры колебаний грунта при вибропогру-
¦жении на расстоянии 0,5 м от сооружения
+--------------T-------------T-------------
¦ шпунта ¦ сваи ¦сваи-оболочки
+-------T------+------T------+------T------
¦А , мм ¦f , Гц¦А , мм¦f , Гц¦А , мм¦f , Гц
¦ о ¦ о ¦ о ¦ о ¦ о ¦ о
-----------------------+-------+------+------+------+------+------
Пески гравелистые 0,45 15 - - 4,0 8
плотные и средней
плотности; пески круп-
ные, средней крупности
и мелкие плотные мало-
влажные и влажные;
супеси твердые;
суглинки и глины твер-
дые, полутвердые
и тугопластичные
Пески крупные, средней 0,12 20 2,0 6,5 3,0 8
крупности и мелкие
средней плотности;
пески пылеватые плот-
ные и средней плот-
ности; супеси пластич-
ные; суглинки и глины
мягкопластичные
и текучепластичные
Пески рыхлые; супеси 0,06 28 1,5 6,5 2,0 8
текучие
------------------------------------------------------------------
Примечания. 1. Значения и приведены для шпунта Ларсен IV, погружаемого вибропогружателем В-401; для полой сваи диаметром 600 мм, погружаемой вибропогружателем ВП-80, и железобетонной сваи-оболочки диаметром 1200 мм, погружаемой вибропогружателем ВУ-1,6 с выемкой грунта из полости сваи.
2. При погружении свай и шпунта вибропогружателями других типов необходимо внести поправку в значения и , которую следует принять для - пропорционально отношению вынуждающих сил и для - пропорционально отношению частот колебаний вибропогружателей.
6. Амплитуда смещения грунта на расстоянии r от погружаемой сваи или шпунта вычисляется по формуле
, (3)
где - амплитуда смещения на расстоянии = 0,5 м от погружаемой сваи, мм;
e - основание натурального логарифма;
- коэффициент затухания колебаний грунта с расстоянием принимается по табл. 2 и уточняется по данным измерений в соответствии с п. 10, 1/м.
Таблица 2
------------------------------------T-----------------------------
Грунты ¦ Коэффициент дельта, 1/м
+------------T----------------
¦забивка свай¦вибропогружение
¦ и шпунта +------T---------
¦ ¦ сваи ¦ сваи-
¦ ¦ ¦оболочки
------------------------------------+------------+------+---------
Пески плотные и средней плотности 0,02 - 0,04 0,10 0,12
маловлажные и влажные; супеси <*>
твердые; суглинки и глины твердые,
полутвердые и тугопластичные
Пески плотные и средней плотности 0,04 - 0,07 0,08 0,10
водонасыщенные; пески рыхлые <*>
маловлажные и влажные; супеси
пластичные; суглинки и глины
пластичные и текучепластичные
Пески рыхлые водонасыщенные; супеси 0,06 - 0,10 0,07 0,08
текучие; суглинки и глины текучие <*>
--------------------------------
<*> Для грунтов одного вида по крупности, плотности сложения, влажности и текучести меньшие значения соответствуют: для песков - большим значениям показателя относительной плотности и меньшей влажности, для глинистых грунтов - меньшим значениям показателя текучести и коэффициента пористости.
7. Скорость V и ускорение колебаний на расстоянии r вычисляют по формулам
; (4)
, (5)
где и - соответственно скорость и ускорение колебаний грунта на расстоянии .
8. В соответствии с требованиями п. 4.7 должны быть измерены параметры колебаний (амплитуды смещений и соответствующие им частоты) в вертикальном и двух взаимно перпендикулярных горизонтальных направлениях.
Регистрацию колебаний следует производить одновременно через каждый 1 м погружения сваи или шпунта до проектной отметки или через 0,5 м, если в геологических разрезах имеют место выклинивающиеся слои грунта, или при мощности слоев менее 1 м.
9. Для регистрации используют виброизмерительную аппаратуру, предназначенную для регистрации смещений в диапазоне частот 2 - 30 Гц (например, датчики И001, И002, сейсмоприемники СВ-5 и СГ1-10 и осциллографы Н-700, Н-004 и Н-041, отградуированные по амплитуде смещения колебаний, и другая аналогичная аппаратура).
Датчики следует устанавливать на поверхности грунта и фундаментов на расстояниях, указанных в пп. 10 и 11, с одинаковой ориентацией по направлениям измерений колебаний грунта и фундамента. При этом необходимо обеспечить надежное крепление датчиков.
10. Коэффициент , определяемый по результатам измерений параметров колебаний, вычисляют по формуле
, (6)
где и - амплитуды смещений грунта на расстояниях и .
11. Значения коэффициента передачи колебаний грунта фундаменту (K) принимают по табл. 3.
Таблица 3
--------------------T---------------------------------------------
Фундамент ¦ Значение коэффициента K в зависимости
¦от грунта несущего слоя основания фундамента
+--------------T---------------T--------------
¦пески рыхлые, ¦ пески средней ¦пески плотные,
¦супеси и глины¦ плотности, ¦супеси и глины
¦с показателем ¦супеси и глины ¦с показателем
¦ текучести ¦ с показателем ¦текучести
¦ J >= 1,0 ¦ текучести ¦ J <= 0,5
¦ L ¦0,5 < J < 1,0 ¦ L
¦ ¦ L ¦
--------------------+--------------+---------------+--------------
Здание или сооруже-
ние высотой до:
2 этажей 0,8 0,9 1,0
5 этажей 0,7 0,8 0,9
9 этажей 0,6 0,7 0,8
12 и выше 0,5 0,6 0,7
Оборудование,
установленное на:
грунте 0,9 0,95 1,0
перекрытии здания 0,85 0,9 1,0
или сооружения
------------------------------------------------------------------
По результатам измерений параметров колебаний коэффициент K вычисляют из равенства
, (7)
где - амплитуда смещений фундамента, мм;
- амплитуда смещений грунта на расстоянии от сваи, равном расстоянию до фундамента, мм.
Приложение 3
Рекомендуемое
ПЕРЕЧЕНЬ РЕКОМЕНДУЕМЫХ МЕР ПО УСТРОЙСТВУ СВАЙНЫХ ФУНДАМЕНТОВ И ШПУНТОВЫХ ОГРАЖДЕНИЙ ВБЛИЗИ ЗДАНИЙ И ПОДЗЕМНЫХ КОММУНИКАЦИЙ
1. Проверка прочности, устойчивости оснований и сдвига фундамента по подошве в соответствии со СНиП 2.02.01-83 по формуле
, (1)
где F - расчетная нагрузка на основание;
- сила предельного сопротивления основания;
- коэффициент условий работы, принимаемый равным для грунтов 1-й группы - 1,0; 2-й - 0,9 и 3-й - 0,7;
- коэффициент надежности, принимаемый для сооружений I и II категорий по состоянию равным I; II и III категории - 1,2.
2. Устройство технологического шпунта для ограждения котлована.
3. Проверка технологического шпунта по деформациям:
, (2)
где a - горизонтальное смещение верха консольного шпунта в уровне планировки грунта или максимальное смещение заанкеренного или многоярусного шпунтового ограждения;
[a] - допустимое горизонтальное смещение грунта.
4. Устройство разделительного шпунта, размеры которого обосновываются расчетом дополнительных осадок от взаимного влияния существующего и нового фундаментов.
5. Предохранение грунтов оснований сооружений от промерзания.
6. Поверхностный водоотлив.
7. Глубинное водопонижение.
8. Расчет дополнительных осадок фундаментов при водопонижении по пп. 6 и 7 и их допустимости в соответствии с требованиями п. 2.4.
9. Упрочнение грунтов оснований сооружений.
10. Усиление фундаментов и надфундаментных конструкций сооружений.
11. Вывешивание существующих сооружений к подземных коммуникаций.
12. Мероприятия по уменьшению динамических воздействий от погружения свай и шпунта:
устройство лидерных скважин и разбуривание грунта;
вдавливание;
применение обмазок, снижающих трение по боковой поверхности и в замках;
выемка грунта из полости свай и свай-оболочек;
погружение свай с подмывом.
13. Проверка горизонтального смещения существующего свайного фундамента.
При погружении свай вблизи сооружений (черт. 1) и подземных коммуникаций (черт. 2) со дна котлована целесообразно использовать меры, указанные в перечне, в соответствии с рекомендациями ниже приводимой таблицы, в которой учтены тип и глубина заложения существующего фундамента , глубина котлована , горизонт подземных вод и расстояние от верхней бровки котлована до существующего фундамента или сооружения .
Схема устройства котлованов вблизи фундаментов на естественном основании и свайных
Черт. 1
Схема устройства котлованов вблизи подземных коммуникаций
Черт. 2
----T--------------------------------T-----------------------------
N ¦ Условия устройства котлованов ¦ Рекомендуемые мероприятия
п/п +------------------T-------------+ по перечню
¦ глубина, м ¦ расстояние ¦
¦ ¦ от верхней ¦
¦ ¦ бровки ¦
¦ ¦до фундамента¦
¦ ¦сооружения, м¦
----+------------------+-------------+-----------------------------
1 ¦ 2 ¦ 3 ¦ 4
----+------------------+-------------+-----------------------------
Вблизи фундаментов на естественном основании
1 Устройство котлованов
возможно без применения
специальных мероприятий
-------------------------------------------------------------------
2 То же п. 1;
п. 2. Шпунт деревянный, из
стальных балок с деревянным
заполнением, стальных балок
в распор, в замок.
Глубина погружения на
2 - 3 м ниже отметки подошвы
фундамента;
пп. 5 и 6
-------------------------------------------------------------------
3 п. 1;
п. 2. Шпунт деревянный, из
стальных балок в распор, в
замок.
Глубина погружения шпунта:
;
п. 6
-------------------------------------------------------------------
4 То же п. 1;
п. 2. Шпунт деревянный или
стальной замок;
пп. 5 и 6
-------------------------------------------------------------------
5 п. 1. Откопка котлована
возможна без устройства
шпунтового ограждения, если
выполнено условие
устойчивости, при = 1,0;
= 1,2;
п. 2. Шпунт деревянный, из
стальных балок в распор и в
замок;
п. 5
-------------------------------------------------------------------
6 п. 1;
п. 2. Шпунт из стальных
балок в распор, в замок.
Распорные балки должны
погружаться на глубину не
менее + 1,0 м;
п. 3. [a] = 1,0 см;
пп. 5 и 6
-------------------------------------------------------------------
7 п. 1;
п. 2. Шпунт деревянный,
стальной в замок;
п. 3. [a] = 1,0 см;
пп. 6 - 8
-------------------------------------------------------------------
8 То же п. 1;
п. 2. Шпунт стальной
в замок;
п. 3. [a] = 0,5 см;
пп. 4 - 8;
пп. 9 - 12. При
необходимости
-------------------------------------------------------------------
9 п. 1;
п. 2. Шпунт деревянный,
из стальных балок в распор,
в замок;
п. 3. [a] = 1,0 см;
п. 6;
пп. 9 - 12. При
необходимости
-------------------------------------------------------------------
10 То же п. 1;
п. 2. Шпунт из стальных
балок в распор, в замок;
п. 3. [a] = 1,0 см;
пп. 4 - 6;
пп. 9 - 12. При
необходимости
-------------------------------------------------------------------
11 п. 1;
п. 2. Шпунт в замок. Схема
шпунта (консольный,
заанкеренный, многоярусный)
обосновывается расчетом;
п. 3. [a] = 0,5 см;
п. 4. При необходимости;
пп. 6 - 8;
пп. 9 - 12. При
необходимости
-------------------------------------------------------------------
12 п. 1;
п. 2. Шпунт в замок.
Консольная схема шпунта
допустима только в связных
грунтах, устойчивых к
динамическим воздействиям.
Взвешивающее действие воды
учитывается и для глинистых
грунтов;
п. 3. [a] = 0,5 см;
пп. 4, 5, 7, 8;
пп. 9 - 12. При
необходимости
-------------------------------------------------------------------
Вблизи свайных фундаментов
13 Никаких специальных
мероприятий не требуется
-------------------------------------------------------------------
14 То же п. 2. Шпунт любой, кроме
стальных балок с деревянным
заполнением;
пп. 5, 6 и 13.
-------------------------------------------------------------------
15 п. 2. Шпунт любой, кроме
стальных балок с деревянным
заполнением;
пп. 7, 8
-------------------------------------------------------------------
16 То же п. 2. Шпунт в замок;
п. 3. [a] = 1,0 см;
пп. 5, 8, 13;
пп. 9 - 12. При
необходимости
-------------------------------------------------------------------
17 п. 2. Шпунт любой;
п. 6;
пп. 9 - 12. При
необходимости
-------------------------------------------------------------------
18 То же п. 2. Шпунт любой, кроме
стальных балок с деревянным
заполнением;
п. 4. при <= 3 м;
пп. 5 - 8, 13;
пп. 9 - 12. При
необходимости
-------------------------------------------------------------------
19 п. 2. Шпунт в замок;
п. 3. [a] = 1,0 см;
пп. 9 - 12. При
необходимости
-------------------------------------------------------------------
20 п. 1;
п. 2. Шпунт в замок;
п. 3. [a] = 0,5 см;
пп. 4, 5 при < 3 м;
пп. 6 - 8;
пп. 9 - 12. При
необходимости
-------------------------------------------------------------------
21 п. 1;
п. 2. Шпунт любой;
п. 6;
пп. 9 - 12. При
необходимости
-------------------------------------------------------------------
22 То же п. 1;
п. 2. Шпунт любой, кроме
стальных балок с деревянным
заполнением;
п. 3. [a] = 1,0 см;
пп. 4, 5 при <= 3,0 м;
п. 6;
пп. 9 - 12. При необходимости
-------------------------------------------------------------------
23 п. 1;
п. 2. Шпунт в замок;
п. 3. [a] = 1,0 см;
пп. 6 - 8;
пп. 9 - 12. При
необходимости
-------------------------------------------------------------------
24 То же п. 1;
п. 2. Шпунт в замок;
п. 3. [a] = 0,5 см;
пп. 4, 5 при <= 3 м;
пп. 7, 8;
пп. 9 - 12. При
необходимости
-------------------------------------------------------------------
Вблизи подземных коммуникаций
25 Устройство котлованов
возможно без специальных
мероприятий
-------------------------------------------------------------------
26 То же п. 1;
п. 2. Шпунт любой;
п. 5
-------------------------------------------------------------------
27 п. 1;
п. 2. Шпунт любой, кроме
стальных балок с деревянным
заполнением;
пп. 6, 7
-------------------------------------------------------------------
28 То же п. 1;
п. 2. Шпунт деревянный,
стальной в замок;
пп. 5 - 7
-------------------------------------------------------------------
29 п. 1;
п. 2. Шпунт любой;
п. 6
-------------------------------------------------------------------
30 То же п. 1;
п. 2. Шпунт любой,
кроме стальных балок
с деревянным заполнением;
пп. 5, 6
-------------------------------------------------------------------
31 п. 1;
п. 2. Шпунт любой в замок;
п. 3. [a] = 1,0 см;
пп. 6 - 8;
пп. 9 - 12. При
необходимости
-------------------------------------------------------------------
32 То же п. 1;
п. 2. Шпунт в замок (при
расчете необходимо учитывать
взвешивающее действие воды
и для глинистых грунтов);
п. 3. [a] = 1,0 см;
пп. 5 - 8;
пп. 9 - 12. При
необходимости
-------------------------------------------------------------------
Приложение 4
Рекомендуемое
ПРИМЕР РАСЧЕТА ВОЗМОЖНОСТИ ПОГРУЖЕНИЯ СВАЙ ВБЛИЗИ ЗДАНИЙ
Исходные данные
Здание административное, 5-этажное, кирпичное, без подвала, высотой 16 м, построено в 1958 г.
Фундаменты ленточные, из сборных бетонных плит и блоков, глубина заложения = 2,3 м, среднее давление на грунт 0,15 МПа.
Перекрытия из железобетонных панелей.
Состояние здания: имеются трещины в стенах здания, ширина раскрытия трещин до 2 мм; имеются признаки сдвигов по трещинам. Повреждения фундаментов отсутствуют.
Сваи, погружаемые вблизи здания, железобетонные сечением 30 x 30 см, длиной 8 м. Минимальное расстояние от свай до здания r = 18 м. Расстояние до верхней бровки котлована = 16 м. Глубина котлована = 3,5 м. Крепление стенок котлована по проекту из стального шпунта типа Ларсен-4 длиной 8 м. Погружение свай намечено проводить дизель-молотом С-330 с массой ударной части 2,5 т.
Грунтовые условия. С поверхности толщина насыпного слоя достигает 1,5 м. Ниже песок средней крупности, средней плотности, влажный, с глубины 3,7 до 4,4 м водонасыщенный. Суглинки текучие и мягкопластичные до глубины 10 м подстилаются глинами тугопластичными и полутвердыми. Мощность пройденных выработок 15 м. Горизонт подземных вод на глубине = 3,7 м.
Рассматриваемое здание относится к многоэтажным бескаркасным зданиям с несущими стенами, для которых радиус зоны обследования при забивке около них свай составляет 30 м (см. табл. 1, п. 2.1). Следовательно, до начала забивки свай необходимо провести обследование и составить акт по форме рекомендуемого Приложения 1.
По результатам обследования (см. исходные данные) здание относим ко II категории по состоянию (см. табл. 5), грунт в основании здания (песок средней крупности, средней плотности влажный) по табл. 3 к грунту 2-й группы.
Поскольку расстояние от здания до погружаемых свай r = 18 м, (меньше 30 м), то в соответствии с требованиями п. 2.3 следует определить допустимое расстояние [r], на котором забивка не вызовет развития деформаций основания здания из условия (1):
,
где - ускорение вертикальных колебаний фундамента на расстоянии 18 м от сваи;
- допустимое ускорение вертикальных колебаний фундамента, равное 0,5 м/с2, принято по табл. 2.
Для определения расстояния [r] необходимо рассчитать ускорение на расстоянии 0,5 м от погружаемой сваи по черт. 1 и формуле (2) рекомендуемого Приложения 2. Коэффициент затухания колебаний с расстоянием для суглинков текучих и мягкопластичных принимаем 0,07 1/м по табл. 2 рекомендуемого Приложения 2. Амплитуда смещения по графику на черт. 1 Приложения 2 = 0,68 мм соответствует частоте = 17 Гц, принятой для песков средней крупности, средней плотности и глин тугопластичных и полутвердых. Ускорение колебаний равно:
.
Коэффициент передачи колебаний грунта фундамента 5-этажного здания на песках средней крупности средней плотности принимаем равным 0,8 (см. табл. 3 Приложения 2).
Определим коэффициент по формуле (2):
.
Допустимое расстояние определим по графику (см. черт. 1), построенному с учетом требования условия (1). При коэффициенте = 0,082 и коэффициенте затухания с расстоянием = 0,07 допустимое расстояние от погружаемых свай до здания [r] = 12 м.
Таким образом, забивку свай можно осуществлять без каких-либо дополнительных мероприятий. Кроме того, в соответствии с требованиями Приложения 3 ограждение котлована можно выполнить из шпунта любой конструкции. С целью удешевления и экономии металла ограждение рекомендуется выполнить из стальных балок с деревянным заполнением.
Приложение 5
Справочное
ОСНОВНЫЕ БУКВЕННЫЕ ОБОЗНАЧЕНИЯ
r - расстояние от ближайших погружаемых свай (шпунта) до фундамента сооружения или подземных коммуникаций;
[r]- допустимое расстояние от ближайших погружаемых свай (шпунта) до фундамента сооружения или подземных коммуникаций;
A - амплитуда смещений;
f - частота колебаний;
- амплитуда смещений грунта на расстоянии 0,5 м до погружаемой сваи (шпунта);
- частота колебаний грунта на расстоянии 0,5 м до погружаемой сваи;
- ускорение колебаний фундамента на расстоянии 0,5 м до погружаемой сваи;
- ускорение вертикальных колебаний фундамента на расстоянии r;
- допустимое ускорение вертикальных колебаний фундамента, при котором не происходят дополнительные деформации оснований;
- предельное допустимое ускорение колебаний фундамента;
- дополнительные деформации основания существующего фундамента от динамических воздействий;
- дополнительная деформация основания сооружения за время t;
- дополнительная деформация основания, вызванная влиянием нагружения фундаментов нового сооружения;
- коэффициент затухания колебаний грунта с расстоянием;
- скорость колебаний фундаментов или несущих конструкций сооружения, находящихся на расстоянии r;
- допустимая скорость колебаний машин, оборудования и приборов;
K - коэффициент передачи колебаний грунта фундаменту;
- показатель текучести;
- относительная плотность;
[s]- предельно допустимые деформации оснований сооружений;
F - расчетная нагрузка на основание;
- сила предельного сопротивления основания;
- коэффициент условий работы;
- коэффициент надежности;
a - горизонтальное смещение верха консольного шпунта;
[a] - допустимое горизонтальное смещение грунта;
- глубина заложения существующего фундамента;
- глубина от поверхности планировки до отметки погружения свай существующего свайного фундамента;
- глубина котлована;
- глубина залегания грунтовых вод;
- расстояние от верхней бровки котлована до существующего фундамента подземных коммуникаций;
DL - отметка планировки;
WL - уровень подземных вод;
FL - отметка подошвы фундамента;
SL - отметка острия свай существующего свайного фундамента;
FL - отметка низа подземных коммуникаций;
KL - отметка дна котлована;
B - ширина подошвы фундамента.
ВСН 490-87. Проектирование и устройство свайных фундаментов и шпунтовых ограждений в условиях реконструкции промышленных предприятий и городской застройки
ВСН 490-87. Проектирование и устройство свайных фундаментов и шпунтовых ограждений в условиях реконструкции промышленных предприятий и городской застройки
